1公里桥梁进行3D建模时的数据采集、存储需求及技术参数的详细分析
1. 照片数量估算
关键影响因素
-
桥梁类型：梁桥/拱桥/斜拉桥（结构复杂度不同）
-
建模精度：工程级（1-3cm）或检测级（2-5mm）
-
传感器性能：相机焦距、像素尺寸
-
飞行方案：航高、重叠率设置
照片数量 = \frac{桥梁长度}{航向基线长度} × \frac{桥梁宽度}{旁向基线长度}
其中：
-
航向基线长度 = 航高 × (1 - 航向重叠率) / tan(视场角/2)
-
旁向基线长度 = 航高 × (1 - 旁向重叠率) / tan(视场角/2)
典型场景示例

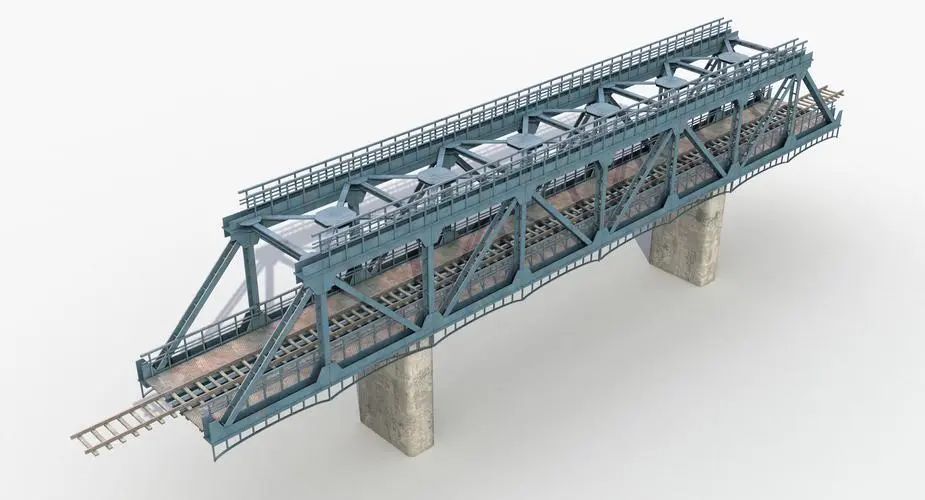

| 桥梁类型 | 建模精度 | 航高 | 重叠率 | 单跨照片量 | 1公里总量 |
|---|---|---|---|---|---|
| 简支梁桥 | 1cm/GSD | 30m | 80%/70% | 120张/100m | 1,200张 |
| 斜拉桥 | 5mm/GSD | 15m | 85%/75% | 300张/100m | 3,000张 |
| 钢桁架桥 | 3mm/GSD | 10m | 90%/80% | 500张/100m | 5,000张 |
注：复杂结构（如斜拉索、桥塔）需额外增加20-30%补拍量
2. 照片清晰度要求
分辨率计算
GSD = \frac{传感器宽度}{像元大小} × \frac{航高}{焦距}
典型配置：
-
相机：索尼ILX-LR1（6100万像素，像元3.76μm）
-
焦距：35mm
-
航高30m时：GSD ≈ 3.2mm/像素
精度对应要求
| 建模用途 | 允许GSD | 最低像素 | 推荐相机 |
|---|---|---|---|
| 工程勘察 | ≤10mm | 2000万 | 大疆P1（4500万） |
| 病害检测 | ≤5mm | 4000万 | 索尼ILX-LR1（6100万） |
| 毫米级监测 | ≤2mm | 1亿+ | PhaseOne iXM 100MP |
3. 存储容量计算
单张照片大小
-
RAW格式：80-120MB（6100万像素）
-
压缩格式（无损）：20-40MB
-
JPEG：5-10MB
总存储需求
| 照片数量 | RAW格式 | JPEG格式 | 点云数据 |
|---|---|---|---|
| 1,200张 | 96-144GB | 6-12GB | +20GB LAS |
| 3,000张 | 240-360GB | 15-30GB | +50GB LAS |
| 5,000张 | 400-600GB | 25-50GB | +80GB LAS |
注：
-
含LiDAR数据时需额外增加点云存储（平均1公里桥梁约50GB LAS文件）
-
实际项目建议预留2倍空间用于中间文件
4. 技术优化方案
存储节省技巧
-
分块压缩：使用ECW/JPEG2000格式，体积减少40%
-
智能筛选：AI预剔除模糊/重复影像（可减量30%）
-
分层存储：
-
热数据：SSD存储原始照片（处理阶段）
-
冷数据：迁移至对象存储（如AWS S3 Glacier）
-
效率提升措施
-
边缘计算：无人机端实时生成预览模型，仅回传关键数据
-
5G传输：武汉杨泗港大桥项目实测5G上传速率达800Mbps
5. 典型项目参考
案例1：杭州某高架桥（1.2公里简支梁）
-
设备：大疆M300+P1（45°倾斜）
-
照片：1,850张（35MB/张）
-
总数据量：65GB（RAW）+15GB（成果模型）
-
建模精度：平面4mm，高程6mm
案例2：广州斜拉桥（主跨500米）
-
设备：M350+L1激光雷达+ILX-LR1
-
照片：6,200张+200万点云
-
总数据量：480GB（含多期比对数据）
-
建模精度：平面2mm，高程3mm
结论建议
-
基础需求：1公里常规桥梁建议准备500GB+存储空间
-
设备选型：
-
优先选择6100万像素以上全画幅相机
-
复杂结构需搭配激光雷达
-
-
飞行策略：
-
先全局扫描（高航高），再局部补拍（低航高）
-
使用RTK定位减少地面控制点数量
-
