探秘 OSPF 协议：从拓扑到实战的网络工程进阶之路
在数字洪流奔涌的时代，网络协议如同虚拟世界的交通法典，默默维系着数据的有序流动。其中，开放最短路径优先（OSPF）协议堪称网络世界的 “智能交通枢纽指挥官”，凭借在大型网络中精准高效的路由调度能力，成为无数网络工程师钻研的焦点。以下为期末HCIA课程的一道基础的单区域OSPF实验题。
一、OSPF 协议的核心概念：网络世界的 “智慧导航”
想象网络如同一张错综复杂的巨型地图，传统距离矢量路由协议好比仅依赖步数判断路线的 “古老向导”，而 OSPF 协议则是配备了卫星定位与路况监测的 “智能导航系统”。它基于链路状态路由算法，不满足于简单的跳数计数，而是化身严谨的网络测绘师，细致入微地收集每一条链路的带宽、延迟等关键参数。随后，运用 Dijkstra 算法这一 “绘图神器”，构建出精确到每一个节点的网络拓扑图，最终规划出数据传输的最优路径。
在复杂多变的网络环境中，OSPF 协议通过区域划分策略，将庞大的网络地图分割成多个 “功能分区”。骨干区域 Area 0 如同城市交通主干道，承担着核心传输任务；非骨干区域则像四通八达的次级道路。区域边界路由器（ABR）则是连接不同区域的 “交通枢纽”，负责汇总和转发路由信息，极大降低了信息传播的复杂度，显著提升网络的扩展性与稳定性。
二、结合拓扑与命令：揭开 OSPF 协议的配置面纱

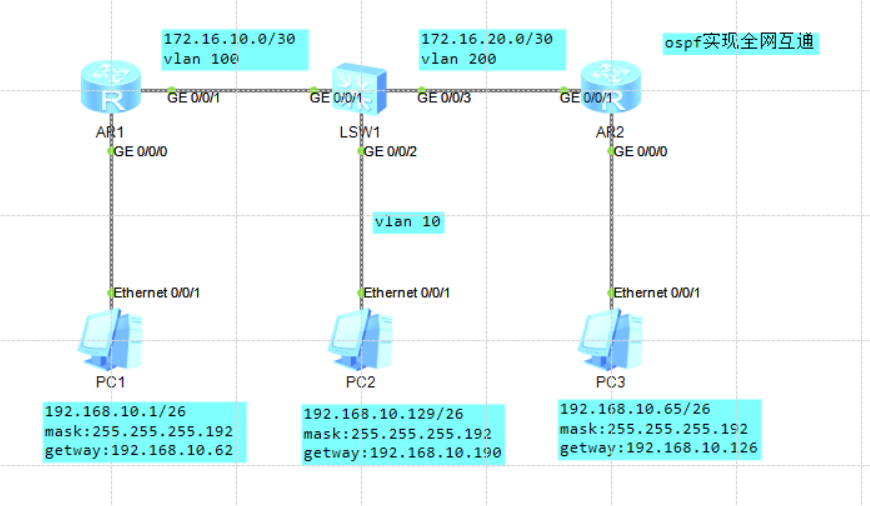

（一）拓扑结构详解
（二）设备配置深度解析

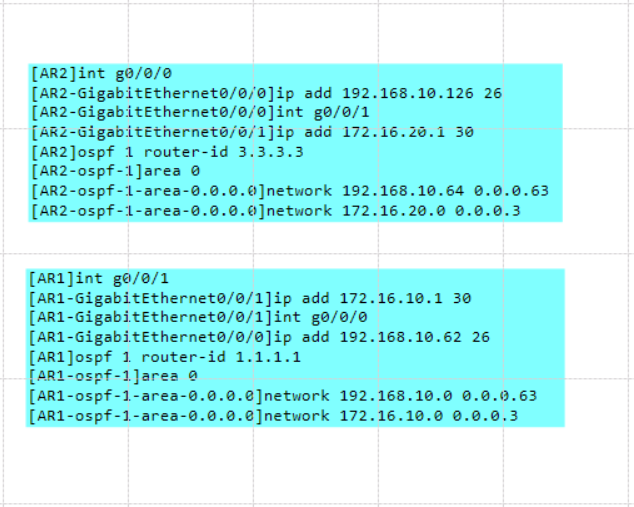

AR1 配置详解
[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 172.16.10.1 30
[AR1-GigabitEthernet0/0/1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip add 192.168.10.62 26
[AR1]ospf 1 router-id 1.1.1.1
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.63
[AR1-ospf-1-area-0.0.0.0]network 172.16.10.0 0.0.0.3[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip add 192.168.10.126 26
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip add 172.16.20.1 30
[AR2]ospf 1 router-id 3.3.3.3
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 192.168.10.64 0.0.0.63
[AR2-ospf-1-area-0.0.0.0]network 172.16.20.0 0.0.0.3启用 OSPF 进程 1，并设置路由器 ID 为 1.1.1.1。路由器 ID 是 OSPF 网络中的 “身份证号”，不仅用于选举指定路由器（DR）和备份指定路由器（BDR），还在复杂的路由计算中扮演关键角色，确保数据传输的精准调度。
AR2 配置思路与对比
AR2 的配置如同 AR1 的 “镜像操作”，却肩负着不同的使命。同样先踏入系统视图，完成设备命名，启用 OSPF 进程并设定路由器 ID 2.2.2.2 。对比 AR1 与 AR2 的配置，就像观察城市中两个不同区域的交通枢纽，尽管运作逻辑相似，但各自连接的 “道路”（网段）不同，它们协同工作，共同编织起庞大而有序的网络路由网络。

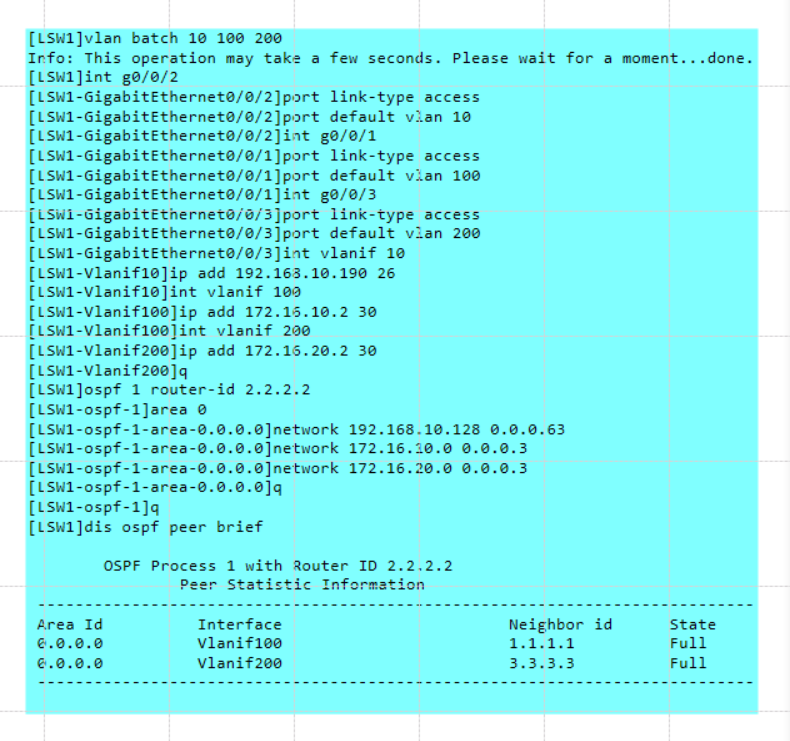

LSW1 的辅助作用
[LSW1]vlan batch 10 100 200
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSW1]int g0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 10
[LSW1-GigabitEthernet0/0/2]int g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 100
[LSW1-GigabitEthernet0/0/1]int g0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type access
[LSW1-GigabitEthernet0/0/3]port default vlan 200
[LSW1-GigabitEthernet0/0/3]int vlanif 10
[LSW1-Vlanif10]ip add 192.168.10.190 26
[LSW1-Vlanif10]int vlanif 100
[LSW1-Vlanif100]ip add 172.16.10.2 30
[LSW1-Vlanif100]int vlanif 200
[LSW1-Vlanif200]ip add 172.16.20.2 30
[LSW1-Vlanif200]q
[LSW1]ospf 1 router-id 2.2.2.2
[LSW1-ospf-1]area 0
[LSW1-ospf-1-area-0.0.0.0]network 192.168.10.128 0.0.0.63
[LSW1-ospf-1-area-0.0.0.0]network 172.16.10.0 0.0.0.3
[LSW1-ospf-1-area-0.0.0.0]network 172.16.20.0 0.0.0.3
[LSW1-ospf-1-area-0.0.0.0]q
[LSW1-ospf-1]q
[LSW1]dis ospf peer brief OSPF Process 1 with Router ID 2.2.2.2Peer Statistic Information----------------------------------------------------------------------------Area Id Interface Neighbor id State 0.0.0.0 Vlanif100 1.1.1.1 Full 0.0.0.0 Vlanif200 3.3.3.3 Full ----------------------------------------------------------------------------
交换机 LSW1 虽不直接参与 OSPF 路由计算，却如同城市中的 “区域规划局”，默默发挥着不可或缺的作用。通过创建 VLAN，它将网络划分成不同功能的 “街区”；接口配置为 Trunk 模式并允许特定 VLAN 通过，如同开放部分主干道供不同街区车辆通行；Access 模式接口的配置，则像设置小区门禁，实现数据的精准隔离与管控。

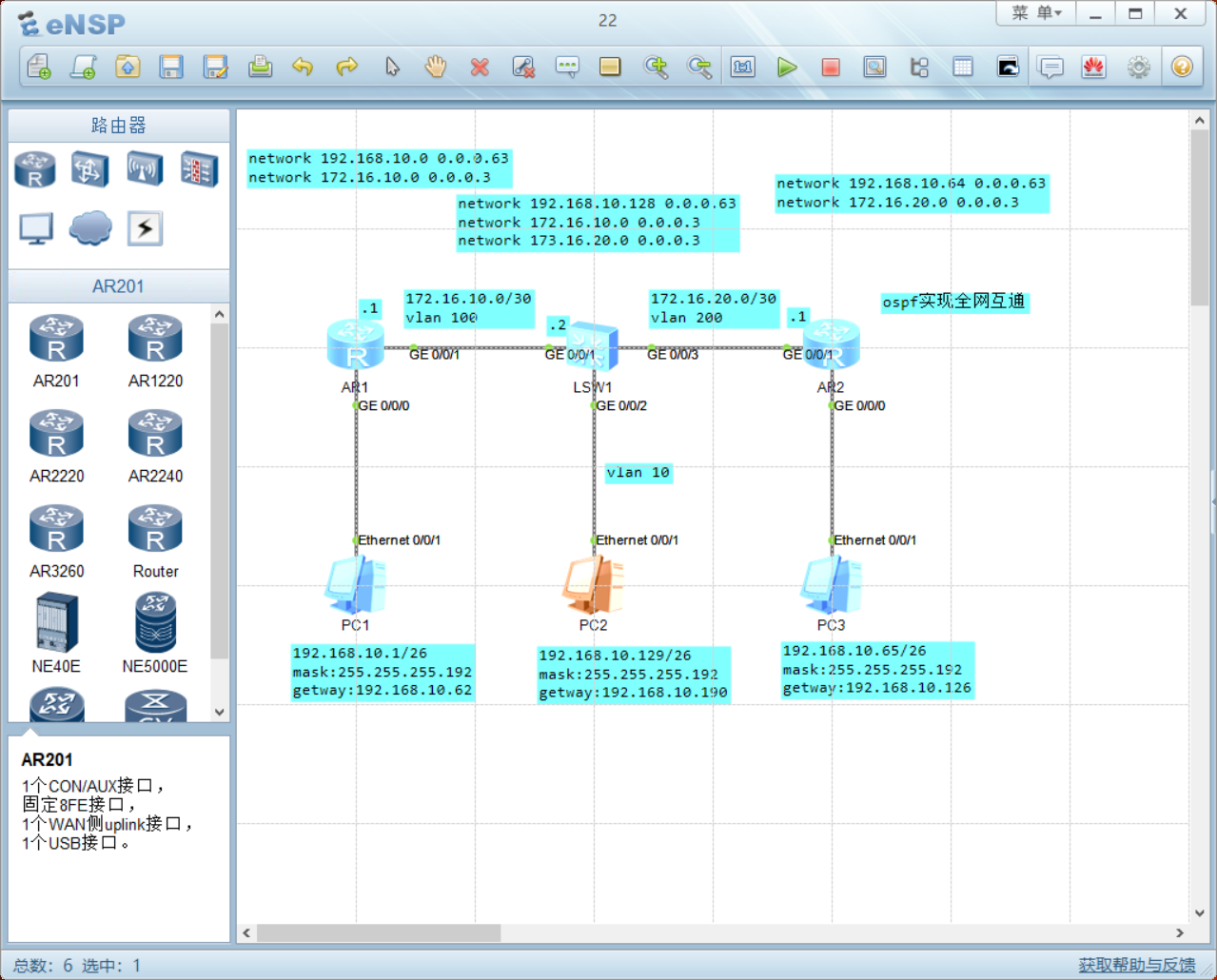

主要具体配置如下：
三、OSPF 协议的高级特性：网络优化的 “秘密武器”
（一）认证机制：筑牢网络安全防线
在网络安全日益重要的今天，OSPF 协议的认证机制如同网络世界的 “边境检查站”。它支持明文认证和 MD5 认证等多种方式，以 MD5 认证为例，在路由器接口配置模式下，通过ospf authentication - mode md5 1 cipher <密码>命令设置 “通关密码”。只有携带正确认证信息的路由器，才能顺利建立邻居关系，有效抵御非法设备的入侵，守护企业网络、金融网络等重要领域的数据安全。
（二）路由汇总：提升路由效率
面对大规模网络中数量庞大的路由条目，就像城市交通中复杂的道路指示牌，容易让人迷失方向。OSPF 协议的路由汇总功能如同 “智能导航整合器”，在区域边界路由器（ABR）上，通过abr - summary <汇总网段> <子网掩码>命令，将多个具体的子网路由 “打包” 成简洁的概括性条目。这不仅大幅精简了路由表，还加速了路由查找速度，让路由器在数据传输调度中更加高效敏捷。
（三）区域类型：优化网络性能
除了基础区域划分，OSPF 还定义了特殊区域，如末梢区域（Stub Area）、完全末梢区域（Totally Stub Area）和非纯末梢区域（NSSA），它们如同网络世界的 “功能特区”。以末梢区域为例，这里的路由器如同 “信息过滤员”，拒绝接收外部自治系统的路由信息，仅保留本区域路由和默认路由，极大减少了区域内的信息负荷，有效降低路由器资源消耗，显著提升网络整体性能。
四、实战演练与故障排除：成为 OSPF 高手的必经之路
学习 OSPF 协议，理论知识与配置命令是基石，而实战演练则是通向高手之路的 “试炼场”。同学们可借助 eNSP、GNS3 等网络仿真软件，亲手搭建拓扑环境，如同搭建一座属于自己的数字城市。在这个过程中，观察路由器之间邻居关系的建立，就像见证城市中不同交通枢纽的 “握手合作”；追踪路由信息的传递，如同观察数据在城市道路上的 “流动轨迹”。
然而，实战中难免遭遇 “交通堵塞”—— 邻居无法建立、路由条目缺失等问题。此时，我们要化身为 “网络故障侦探”，通过查看路由器日志信息、接口状态、邻居关系表等 “线索”，逐步揭开问题真相。例如，当邻居关系建立失败，可能是认证配置出错、接口 IP 地址冲突或网络连接中断等原因。借助display ospf peer查看邻居状态，display interface检查接口状况，display ospf error获取错误信息，抽丝剥茧，精准定位并解决问题。
五、未来展望：OSPF 协议在新兴网络中的发展
随着 5G、云计算、物联网等新兴技术浪潮席卷而来，网络环境变得愈发复杂，对网络性能和可靠性的要求也水涨船高。OSPF 协议如同一位不断进化的 “网络智者”，持续迭代升级以适应新需求。在 SDN（软件定义网络）时代，它与 SDN 控制器深度融合，成为智能路由的 “大脑中枢”；在 IPv6 网络的广阔天地中，OSPFv3 协议对 IPv6 地址和路由信息的支持更加完备，为下一代网络的大规模建设保驾护航。
