模型检测技术的发展历史简介

一、引言：当系统复杂性遇见可靠性挑战

在智能手机能流畅运行复杂APP、汽车自动驾驶系统精准响应路况、工业控制系统稳定调度生产线的今天，我们或许未曾意识到，这些日常依赖的技术背后，是无数软硬件系统在千万种可能的状态中维持着微妙的平衡。例如，手机的电源管理系统需要在待机、充电、高负荷运算等状态间无缝切换，稍有不慎就会导致死机；汽车的刹车控制系统必须在100毫秒内响应踏板动作，否则可能引发严重事故。如何确保这些“看不见的复杂”始终正确运行？模型检测技术，正是为破解这一难题而生的“数字卫士”。

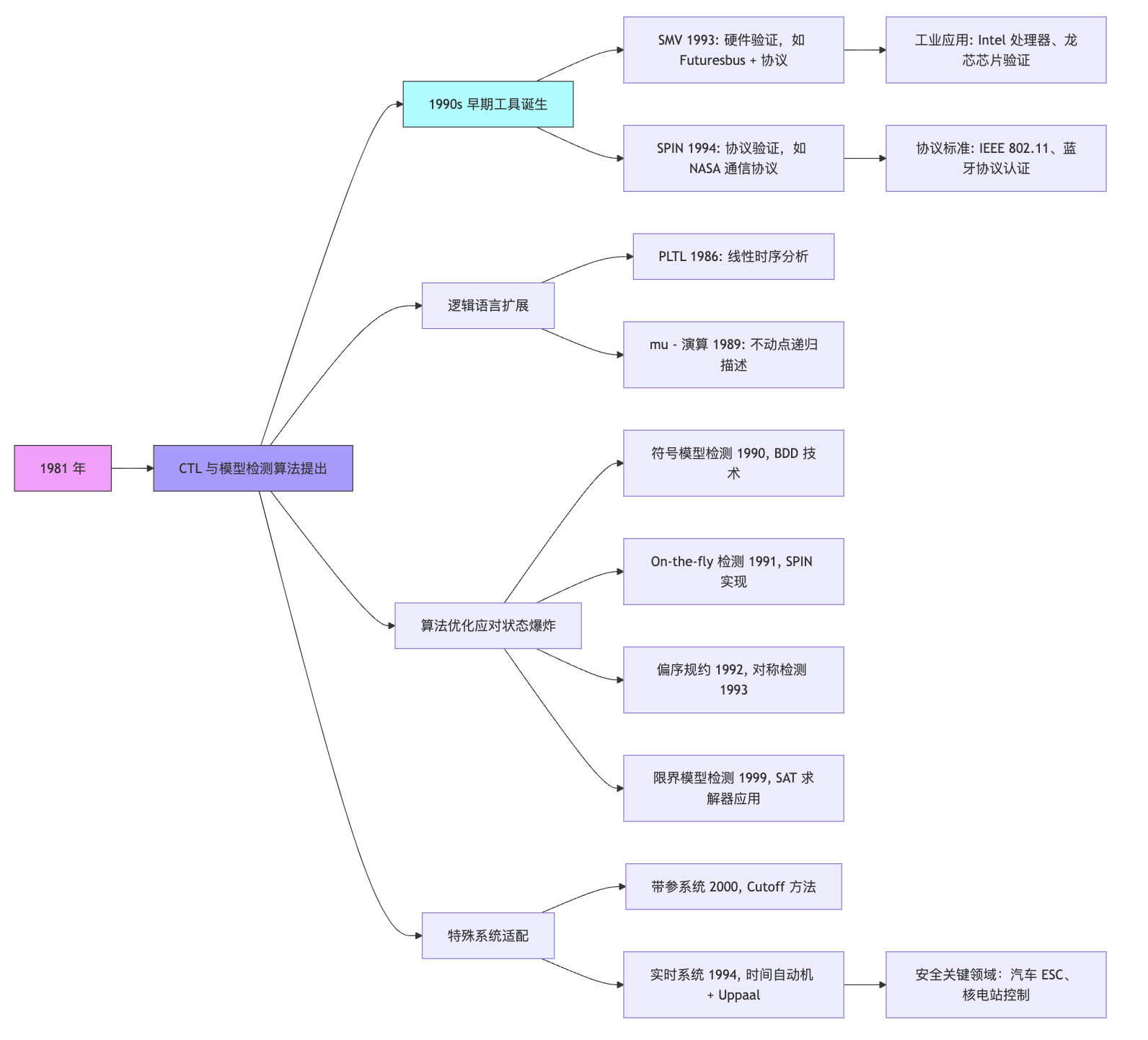

二、模型检测的起源：从并发系统的混沌中锚定秩序

20世纪80年代，随着多处理器计算机和分布式系统的兴起，并发系统的“非确定性”成为可靠性噩梦——同样的输入可能因操作顺序不同导致完全不同的结果。1981年，计算机科学家Clarke和Emerson做出了突破性贡献：他们提出计算树逻辑（CTL），将系统行为抽象为“状态树”，每个节点是系统状态，边是状态转换（例如硬件信号变化或软件进程切换）。例如，验证“先进先出存储器（FIFO）的输出顺序必须与输入一致”时，CTL公式AG(input → AF(output))可描述“所有输入后必然最终出现对应输出”的性质。配套的模型检测算法能自动遍历状态树，检查是否存在违反性质的路径。这一成果标志着模型检测的诞生，首次让计算机能“数学化”验证系统行为。

早期实践案例：

• 硬件验证：1995年，卡内基梅隆大学用模型检测工具SMV验证Futuresbus+缓存一致性协议，发现传统测试未发现的并发错误，该协议后来成为工业标准。
• 协议分析：1996年，贝尔实验室的SPIN工具验证了NASA火星探测器的通信协议，确保在极端环境下数据传输的可靠性。

三、逻辑语言：给系统行为装上“精确描述器”

为应对不同场景，三类核心逻辑语言相继诞生，如同为系统行为设计的“专用语言”：

1. CTL：树状世界的全局观察者
   适合描述分支行为，例如“存在一条路径，系统从故障状态恢复到正常状态”（EF 正常状态）。经典案例：验证核电站控制系统时，CTL公式AG(水位>警戒线 → AF(阀门开启))确保水位超标时阀门必然在有限步内打开。
2. PLTL：线性路径的时序分析师
   聚焦单条运行路径，例如“系统最终会进入安全状态并永远保持”（◇□安全状态）。应用实例：微软的SLAM工具用PLTL验证Windows设备驱动程序，发现多个导致蓝屏的时序错误。
3. 命题mu-演算：动作与状态的不动点大师
   通过“最小/最大不动点”嵌套描述递归性质，例如μX.(p ∨ [a]X)表示“在无限次a动作执行中，至少有一次p成立”。优势：能描述CTL和PLTL无法表达的复杂循环依赖，如区块链共识协议中的“最终一致性”。

工具匹配：

• SMV（符号模型验证器）：基于CTL，擅长硬件电路验证，如Intel处理器的缓存一致性模块。
• SPIN（模型检查器）：基于PLTL，成为通信协议验证的“标配”，例如IEEE 802.11无线协议的互操作性测试。
• CWB（并发工作台）：专注mu-演算，用于验证复杂软件构件的交互逻辑。

四、算法突围：对抗“状态爆炸”的攻坚战

随着系统规模扩大，状态数呈指数级增长（例如10个并发进程可产生百万级状态），传统穷举法失效。研究人员发明了一系列“降维打击”技术：

1. 符号模型检测：用数学公式替代逐个状态搜索

• 核心思想：用二叉决策图（BDD）压缩表示状态集合，例如“状态123”不再是单独节点，而是BDD中的一条路径。
• 案例：验证龙芯2号微处理器的浮点除法单元时，符号模型检测将状态空间压缩至原大小的1/1000，成功发现运算精度误差边界的处理漏洞。
• 工具：NuSMV（SMV的升级版），支持限界模型检测，能在有限步数内快速定位反例，如验证汽车ABS防抱死系统的制动逻辑。

2. On-the-fly检测：按需生成状态，拒绝“预先生成浪费”

• 工作原理：像“走迷宫”一样，只生成当前路径需要的状态，发现错误立即停止。例如验证高铁信号系统时，仅需生成与信号切换相关的状态，而非所有可能的列车位置组合。
• 典型应用：NASA的Java PathFinder用此技术验证国际空间站的软件，在内存受限的嵌入式环境中高效运行。

3. 偏序规约：忽略“无关顺序”的聪明剪枝

• 核心观察：并发系统中，不相关的操作顺序（如两个独立进程的变量赋值）不影响最终结果，可仅检测其中一种顺序。
• 例子：银行转账系统中，“查询余额”和“发送通知”两个操作的顺序不影响转账结果，偏序规约可将状态空间从O(n²)降至O(n)。
• 工具：SPIN的偏序选项在验证蓝牙协议时，将检测时间从72小时缩短至8小时。

4. 对称模型检测：利用对称性“以一敌百”

• 适用场景：多个相同进程的系统（如分布式存储集群），只需检测一个进程的等价类。
• 案例：验证Google分布式锁协议时，对称模型检测将n个节点的系统简化为2个节点的等价模型，快速证明锁的互斥性。

五、向复杂系统进军：从有限状态到无限可能

1. 带参并发系统：用“参数魔法”驯服无限家族

• 挑战：参数化系统（如n个节点的分布式系统）的状态随n增长而无限扩大。
• 解决方法：
  • Cutoff方法：Emerson证明，当n超过某个临界值（如3）时，系统行为不再变化，只需验证小n的情况。例如验证缓存一致性协议时，用n=3的模型代表n=1000的集群。
  • 工具：中科院软件研究所的PaTLV工具，自动生成辅助不变式，成功验证Intel众核处理器的GERMAN2004协议，发现并修复数据不一致漏洞。

2. 实时系统：给时间加上“数学枷锁”

• 需求：工业控制、医疗设备等要求“事件必须在特定时间内发生”，如“电梯门打开后10秒内必须关闭”。
• 技术突破：
  • 时间自动机：用带时钟变量的状态机建模，例如状态“门打开”附带时钟x，转换条件“x > 10”触发关闭动作。
  • 工具Uppaal：验证汽车电子稳定性控制系统（ESC），确保“传感器检测到侧滑后，0.5秒内启动制动”，已成为汽车行业ISO 26262标准的认证工具。
• 实时逻辑扩展：实时CTL公式AG(报警 → AF[≤3s] 响应)表示“报警后3秒内必须响应”，精准描述时间约束。

六、未来：模型检测的无限可能

从硬件芯片到软件定义汽车，从区块链智能合约到医疗植入设备，模型检测正从“学术界的理论工具”演变为“工业界的可靠性刚需”。当系统复杂度突破摩尔定律，当可靠性要求逼近“零缺陷”，模型检测技术将继续进化——结合机器学习优化状态空间搜索，融入形式化方法构建可信软件供应链，成为数字时代最坚实的“系统免疫系统”。下次当你按下手机电源键、启动汽车引擎时，或许正是模型检测在幕后默默守护着那千万次状态转换的正确性。

附录：PathFinder简介

NASA 的 Java PathFinder（JPF）是一个用于验证可执行 Java 字节码程序的系统，它在国际空间站软件验证以及内存受限的嵌入式环境中发挥了重要作用。
Java PathFinder 简介：Java PathFinder 由 NASA 艾姆斯研究中心开发，并于 2005 年开源 。其核心是一个用 Java 实现的 Java 虚拟机，具备存储、匹配和恢复程序状态的能力。它主要应用于并发程序的模型检测，能够发现诸如数据竞争和死锁之类的缺陷。通过各种扩展，JPF 还可用于分布式应用程序的模型检测、用户界面的模型检测、基于符号执行的测试用例生成、底层程序检查、程序插装和运行时监控等多个方面 。
验证国际空间站软件：国际空间站的软件系统极为复杂，并且对可靠性要求极高，任何细微的错误都可能在太空环境下引发严重后果。Java PathFinder 凭借其强大的模型检测功能，对国际空间站的软件进行全面验证。它可以深入分析软件中并发程序的执行逻辑，有效检测出数据竞争问题，即多个线程同时访问和修改共享数据时可能导致的数据不一致现象；还能发现死锁问题，避免程序因线程相互等待资源而陷入无限期的阻塞状态。通过使用 JPF，能够在软件开发阶段提前发现这些潜在缺陷，从而显著提高国际空间站软件的可靠性和稳定性，保障空间站各项任务的顺利进行。
在内存受限嵌入式环境中高效运行
技术优势：在内存受限的嵌入式环境中，Java PathFinder 展现出良好的适应性和高效性。它基于动态符号执行技术，以自动化方式遍历程序的所有可能执行路径，在保证验证全面性的同时，尽可能减少不必要的计算资源消耗。例如，在面对复杂的程序逻辑时，JPF 能够智能地选择关键路径进行重点分析，避免对所有路径进行无差别遍历，从而降低内存占用。
可扩展性与定制性：JPF 支持插件机制，用户可以根据具体的嵌入式环境需求，开发和添加特定功能的插件。在内存管理方面，可以开发专门的插件来优化内存使用，对程序运行过程中的内存分配和释放进行精细化控制，减少内存碎片的产生，提高内存利用率。这种可扩展和定制的特性，使得 JPF 能够更好地满足国际空间站软件在内存受限的嵌入式环境下的验证需求 。
实践成果：实际应用中，Java PathFinder 成功地在内存受限的嵌入式环境中对国际空间站软件进行了高效验证。它帮助开发团队发现了许多隐藏在软件深处的缺陷，这些缺陷如果在空间站运行过程中才被发现，修复成本极高甚至可能无法修复。通过 JPF 的提前检测和验证，确保了国际空间站软件在复杂的太空环境下能够稳定、可靠地运行，为国际空间站的安全运行提供了有力保障 。
