创建一个PCB封装（Altium Designer）

本文介绍一下怎么Altium Designer怎么创建PCB封装。

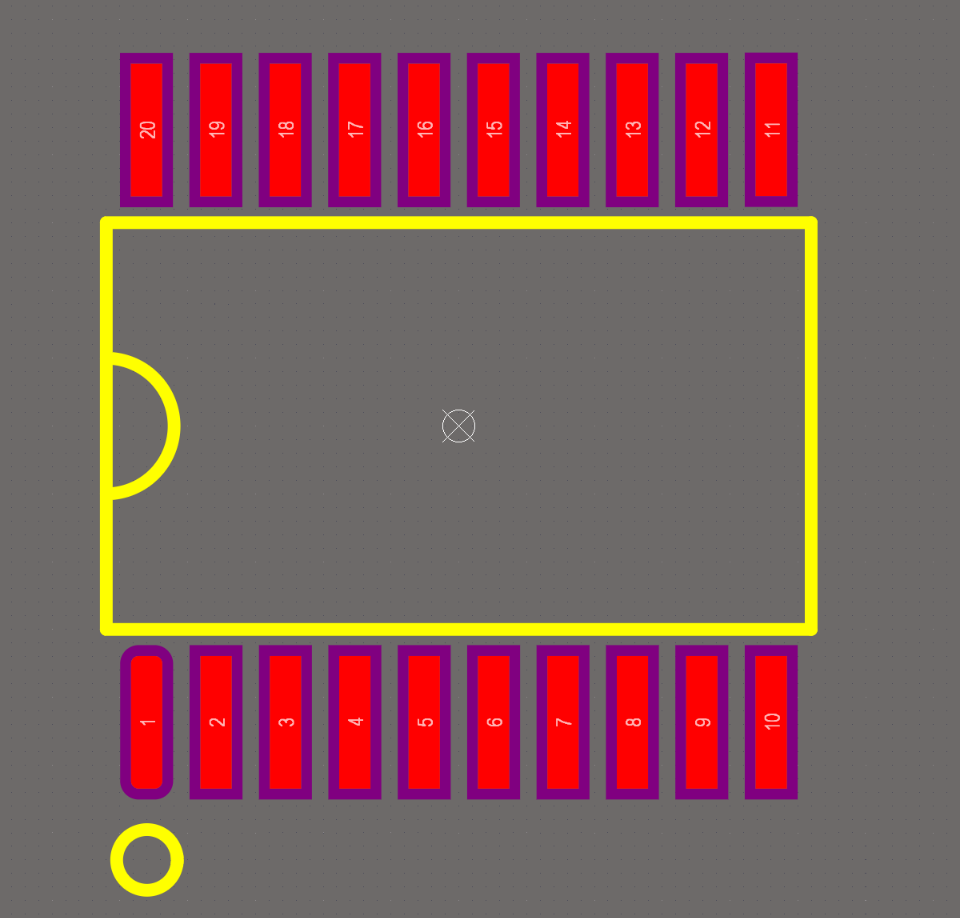

封装包括焊盘，丝印，管脚序号，阻焊和1脚标识符。

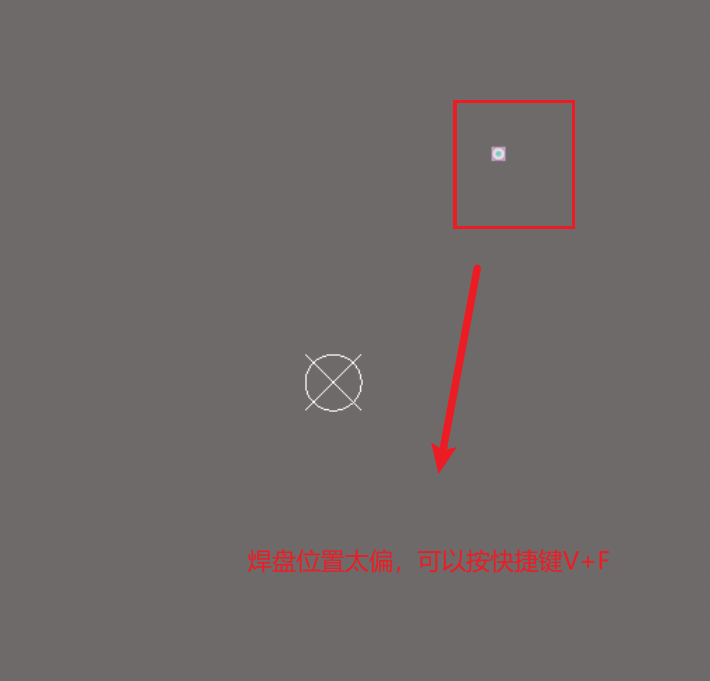

我们绘制封装需要先放置一个焊盘，如果焊盘位置太偏可以使用快捷键V+F可以快速把图中的元素拉到中间。

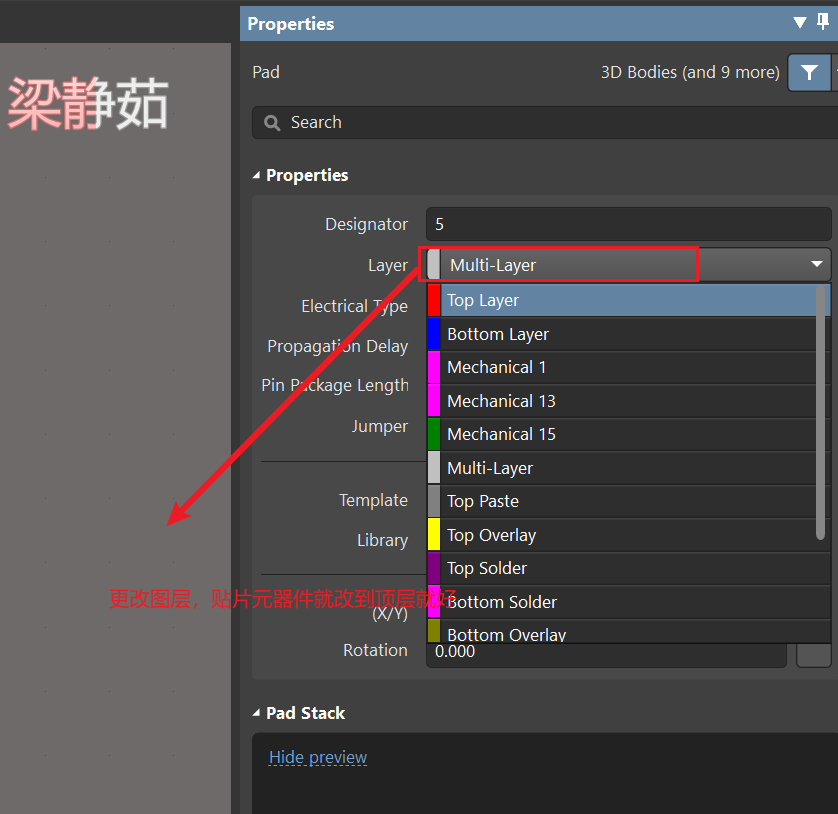

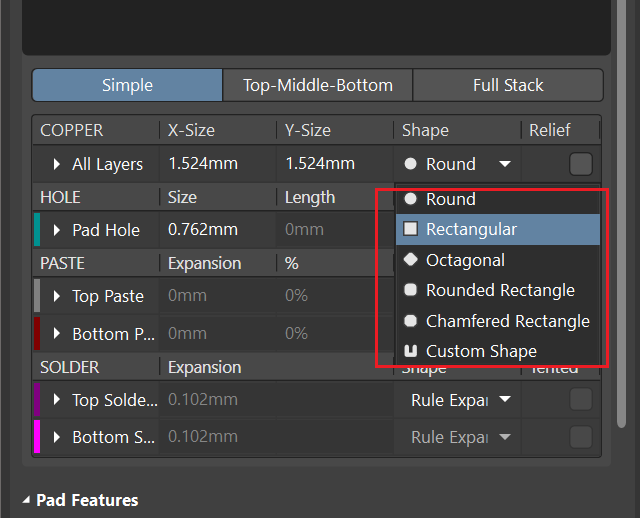

然后可以修改焊盘的形状和大小

在绘制这么多引脚的IC的时候有一个小技巧

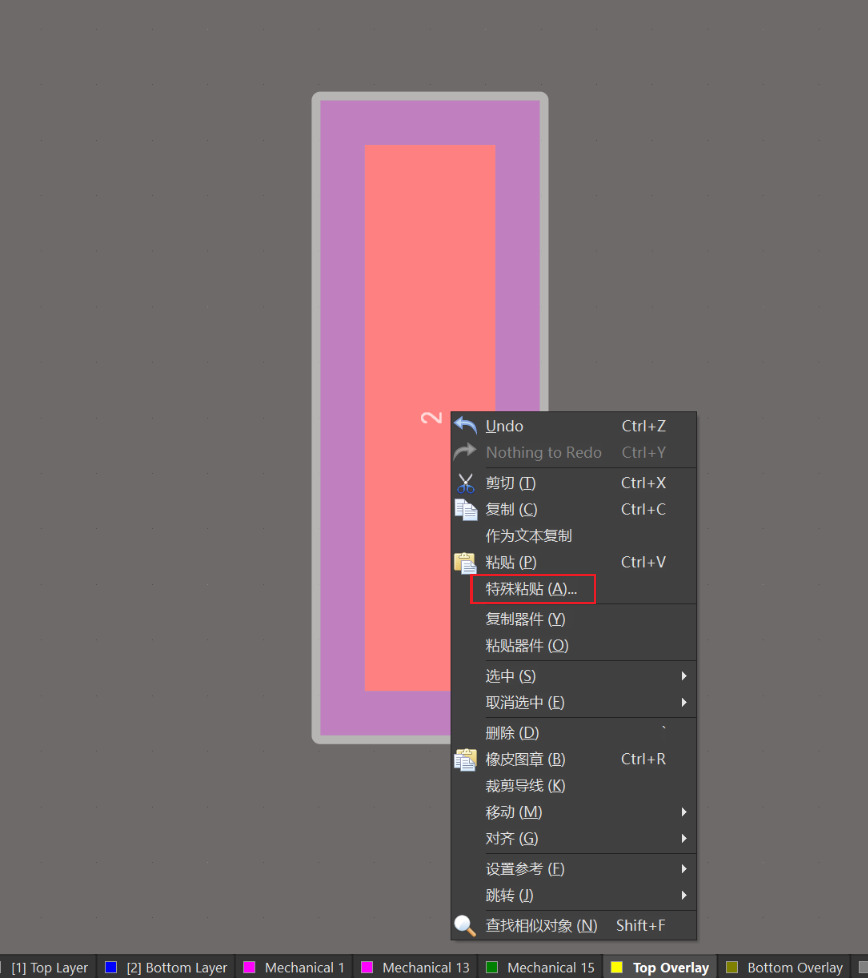

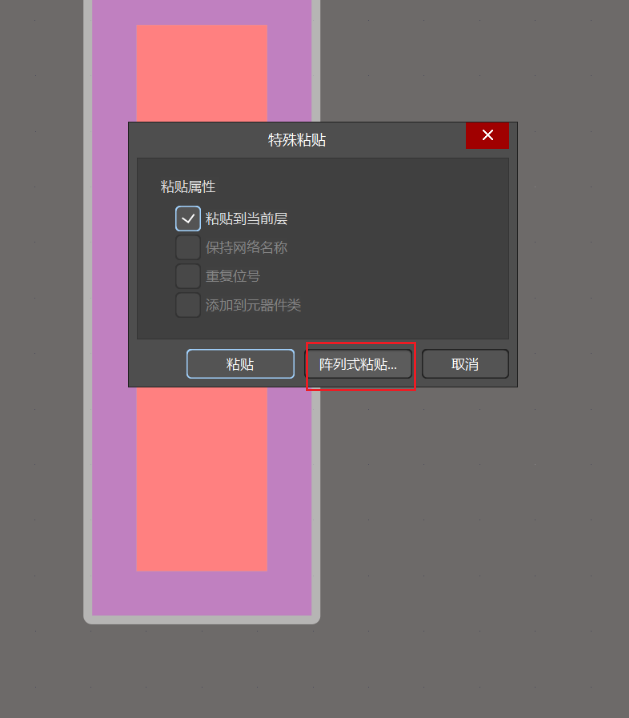

复制单个焊盘后选择特殊粘贴

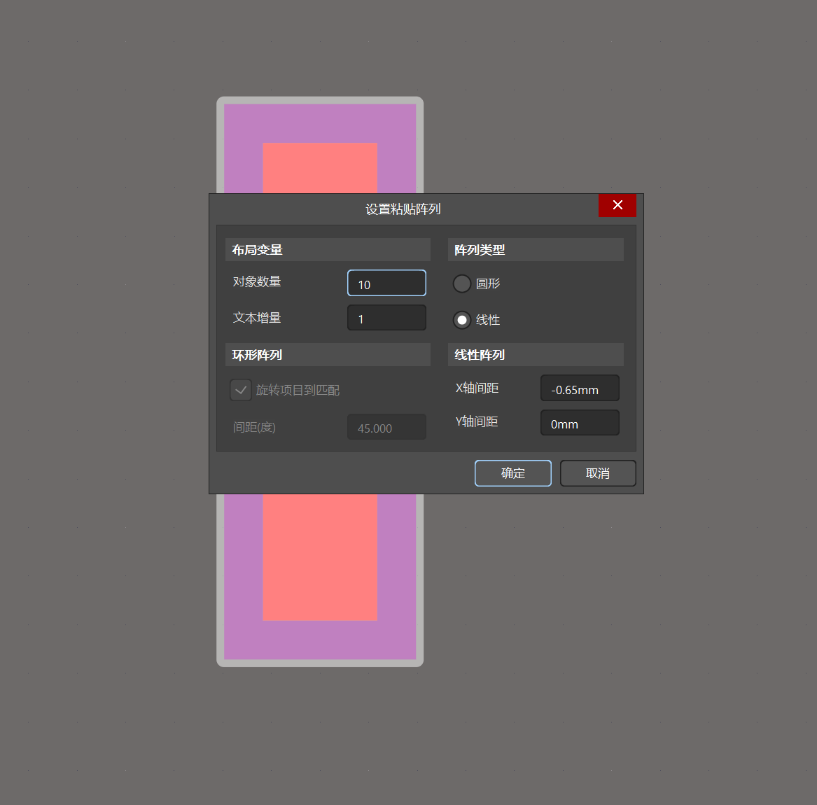

调整对象数量和阵列的间距，点击确定

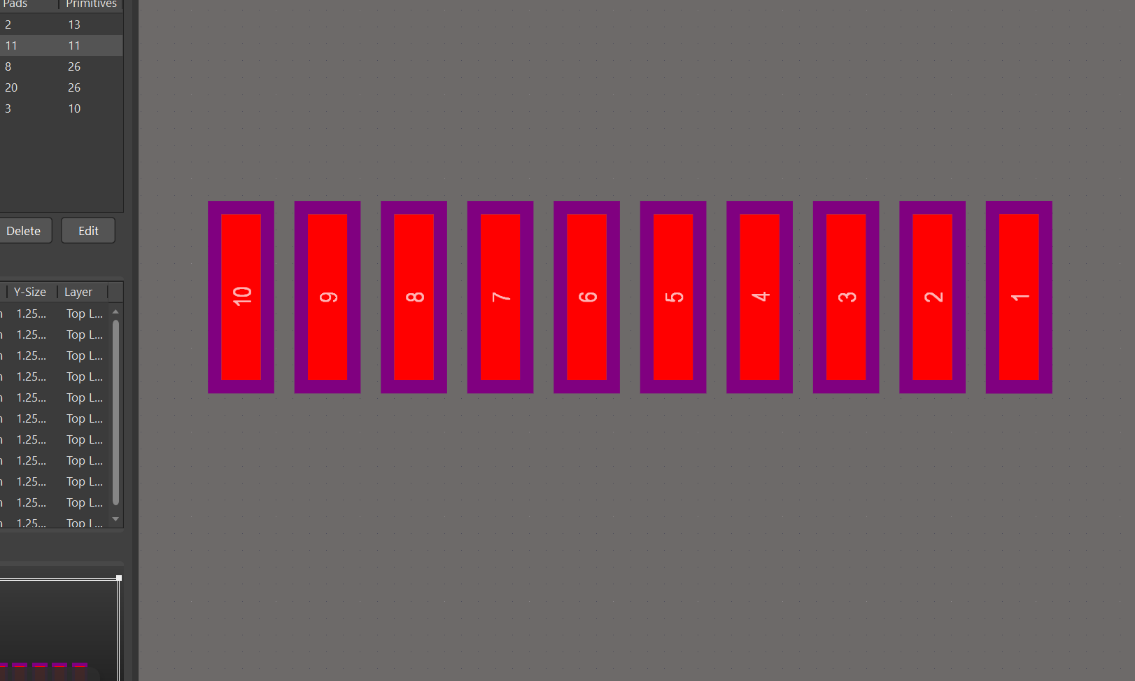

这样就能一次性粘贴出多个焊盘了。（需要再点击原本的焊盘），但是需要把第一个焊盘删掉一个，因为特殊粘贴的时候额外多生成了一个焊盘。

当然，除了自己绘制，如果画的封装是一个标准的封装，那我们也可以使用向导来绘制

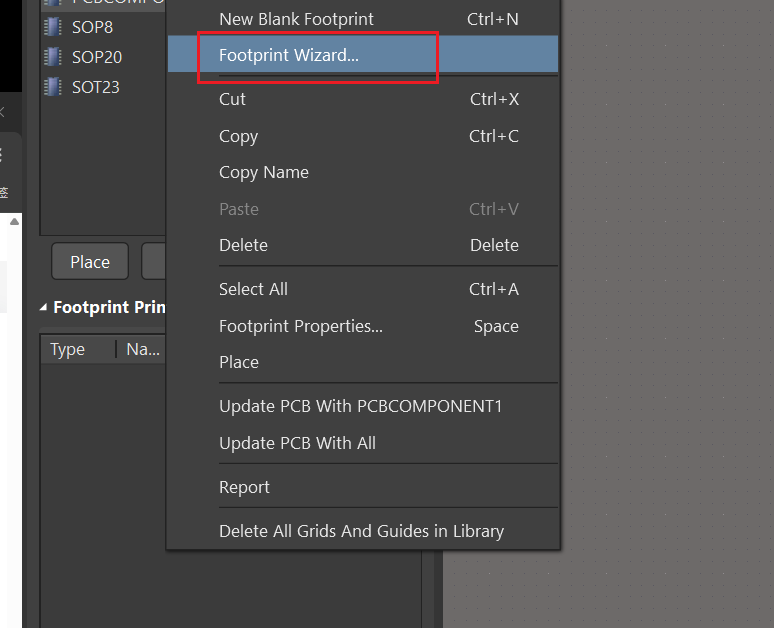

右键封装库空白处，选择向导

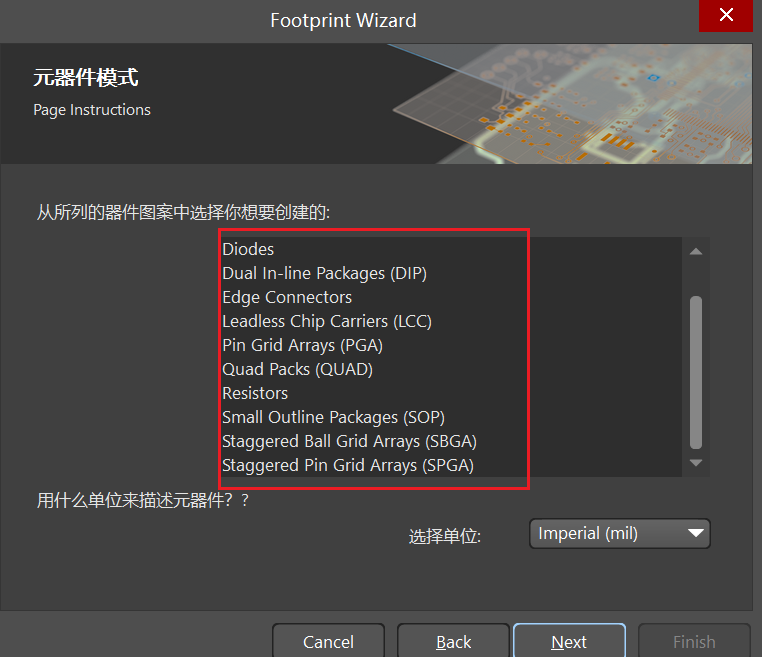

选择需要的封装

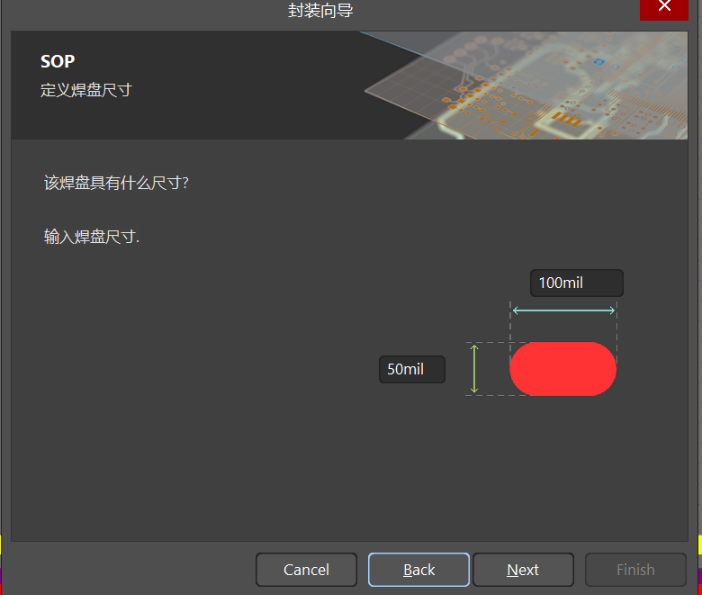

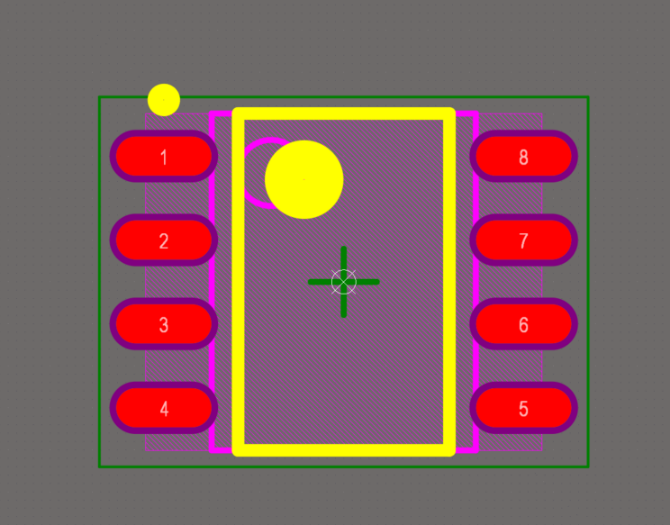

按照向导的提示完成填写即可得到封装
