【油藏地球物理正演软件ColchisFM】ColchisFM正演软件在阿姆河右岸区块礁滩复合体识别中的应用

news 2025/8/25 2:28:21

近期，小编很荣幸地为同行专家们做了一些关于ColchisFM正演软件的技术支持工作，每一次交流都受益匪浅，帮助别人解决问题的同时，自己也收获颇多，这种互相学习的过程小编很享受呀。

今天，小编在介绍“ColchisFM正演软件在阿姆河右岸区块礁滩复合体识别中的应用”的同时，总结同行们几个典型的相关问题，进行解疑答惑，希望也能借此帮助到同样对ColchisFM软件感兴趣的其他小伙伴们。
同行1：

我最希望的是能够背景加载一张抓图剖面图片，然后我们可以轻松画构造模型，不知道现在有没有这个功能？

同行2：

如何让定义的层速度显示在剖面上？

同行3：

我想看一下与真实剖面一样信息更丰富的波场，是不是要做叠前正演，叠前正演后是不是还需要进行叠前时间偏移等操作？难不难？

1. 利用ColchisFM进行剖面图片数字化及建模

在ColchisFM软件中，不仅可以凭借“绘画天赋”（地质认识）自主构建地质模型，还可以将已有的剖面图片直接拖入软件中，或点击左侧工具栏的“Image Import”图标导入论文中的模型图片（图1左图，这里也可以导入地震剖面），模型为阿姆河右岸区块中部地区礁滩复合体典型结构（引自李香华等《阿姆河右岸区块深水低能缓坡礁滩分布综合预测》），在模型图片上可以像地震解释一样轻松绘制层位建立模型。同行1的疑惑秒解。

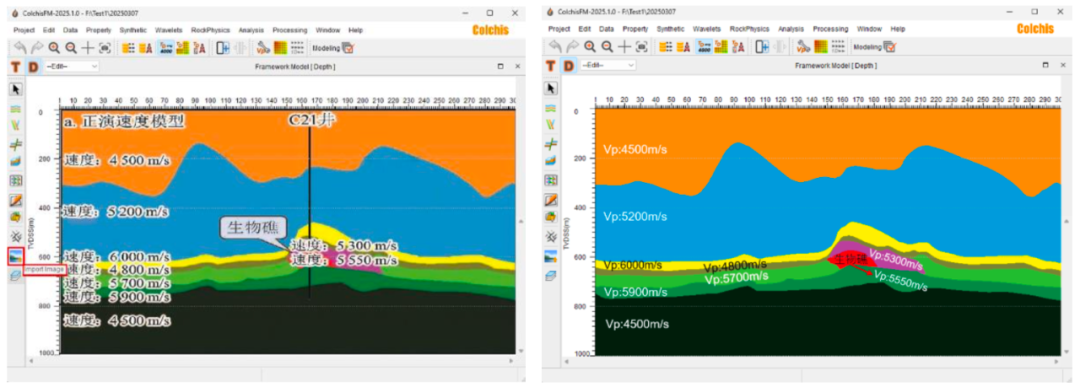

图1 利用ColchisFM正演软件导入外部模型图片（左）并建立正演模型（右）

图1中右图是小编根据模型建立的礁滩复合体的正演速度模型。不能说毫无差别，只能说一模一样吧。图中红色为生物礁，其纵波速度为5550m/s，碳酸盐岩储层纵波速度为5300m/s，储层上部发育一套薄的伽马泥岩盖层，纵波速度为4800m/s。隐藏小技巧：图中的文字标注可不是小编用ppt插入的哦，而是ColchisFM软件是支持添加标注的。同行2的疑惑秒解。

2. 地震响应特征分析

ColchisFM可以实现模型建立与地震正演实时联动，从而辅助模型建立。本次设置子波主频25Hz，开展正演得到叠后正演结果（图2）。

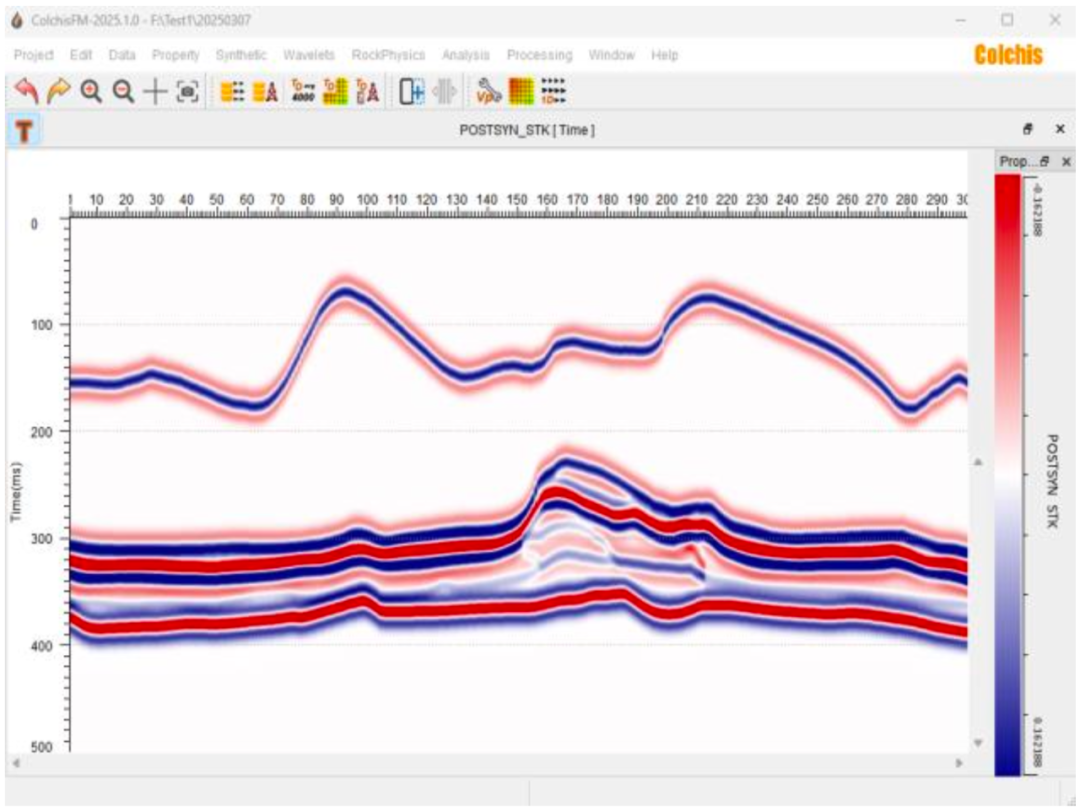

图2 ColchisFM正演软件叠后正演结果

将叠后正演（图2）结果结合实际地震剖面对比（图3），可以看到，其中标签1 是礁滩复合体的左边界调谐点，标签2 是礁滩复合体内部的层状反射，标签3 是礁滩复合体顶部的隆起反射，标签4 是礁滩复合体的右边界调谐点。

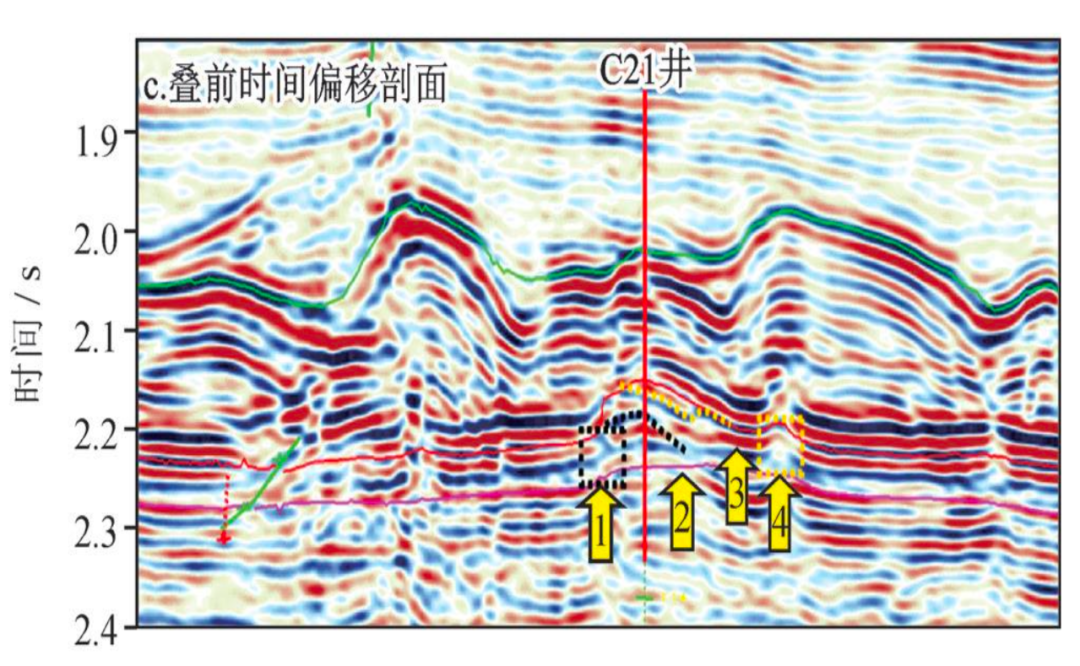

图3 过C21井主测线Inline 3260地震剖面

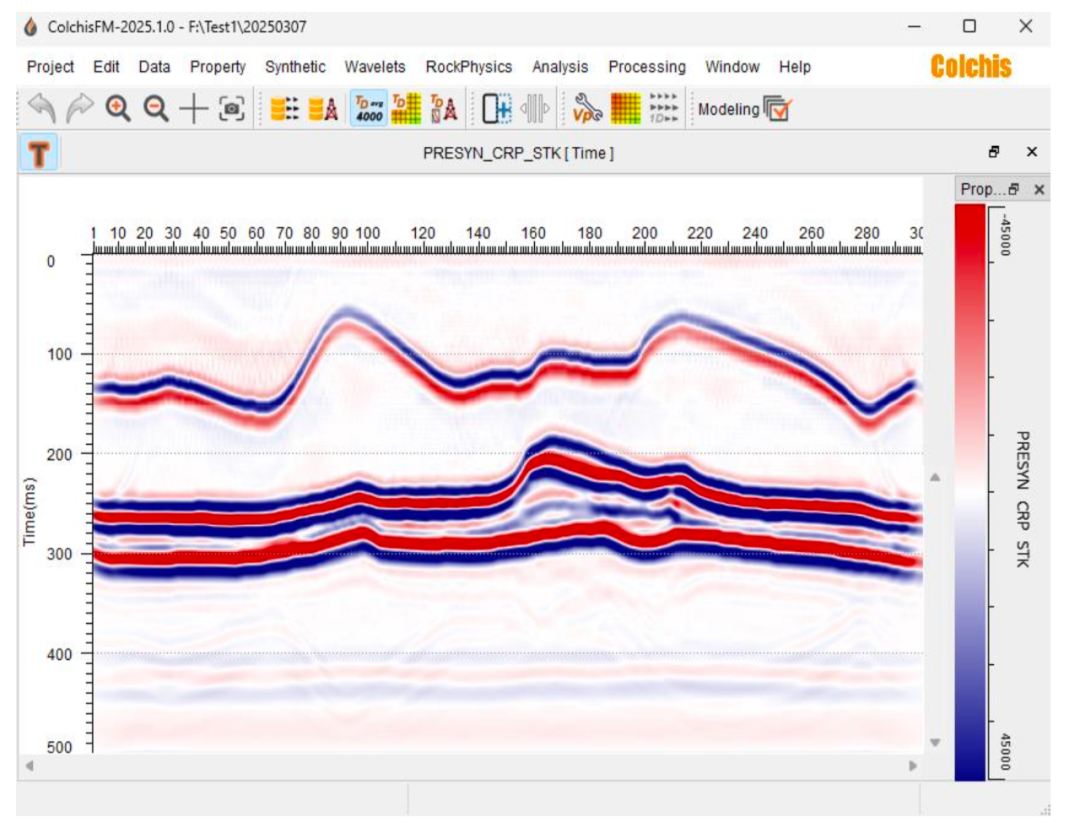

ColchisFM可以一键自动进行叠前波动方程正演及叠前时间偏移，小编对该礁滩复合体地质模型进行了一键叠前正演（图4）。该礁滩复合体类型为点丘状礁滩复合体，对于底平顶凸的丘状隆起特征和内部成层性较弱、边界调谐等现象的刻画较为清晰。与实际地震数据对比，可以帮助识别礁滩复合体的边界、内部结构等，减少解释中的不确定性。同行3问题得已解决。
