1. 实验三：路由协议RIP配置与分析

2. 建立网络拓扑结构

在这里插入图片描述

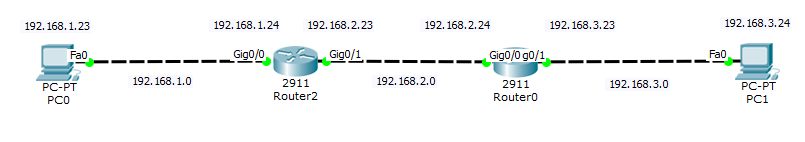

图2-1 网络拓扑结果图

3. 配置网络参数

3.1 R2接口配置（参考上述网络拓扑结构图）

3.1.1 R2接口配置命令

interface GigabitEthernet0/0
ip address 192.168.1.24 255.255.255.0
no shutdown
exit
interface GigabitEthernet0/1
ip address 192.168.2.23 255.255.255.0
no shutdown
exit

3.1.2 配置指令及作用

1、interface GigabitEthernet0/0

作用：进入 GigabitEthernet0/0 接口的配置模式。
说明：选择路由器的 GigabitEthernet0/0 接口（简称 G0/0），这是一个物理接口，用于连接网络 1（192.168.1.0/24）中的 PC0（192.168.1.23）

2、ip address 192.168.1.24 255.255.255.0

作用：为 GigabitEthernet0/0 接口分配 IP 地址和子网掩码。
说明：设置 IP 地址为 192.168.1.24，子网掩码为 255.255.255.0。这将接口置于网络 192.168.1.0/24，使其成为该网络的一部分，并能与同一网段的设备（如 PC0，192.168.1.23）直接通信。

3、no shutdown

作用：激活 GigabitEthernet0/0 接口。
说明：no shutdown 命令启用接口，使其进入 up/up 状态（物理层和协议层均正常），允许接口发送和接收数据。

4、exit

作用：退出 GigabitEthernet0/0 接口配置模式，返回全局配置模式。
说明：完成 G0/0 的配置后，退出接口模式，以便配置其他接口或全局设置。

5、interface GigabitEthernet0/1

作用：进入 GigabitEthernet0/1 接口的配置模式。
说明：选择路由器的 GigabitEthernet0/1 接口（简称 G0/1），用于连接网络 2（192.168.2.0/24）中的 Router0（G0/0，192.168.2.24）。

6、ip address 192.168.2.23 255.255.255.0

作用：为 GigabitEthernet0/1 接口分配 IP 地址和子网掩码。
说明：设置 IP 地址为 192.168.2.23，子网掩码为 255.255.255.0。将接口置于网络 192.168.2.0/24，使其能与 Router0 的 G0/0（192.168.2.24）直接通信。

7、no shutdown

作用：激活 GigabitEthernet0/1 接口。
说明：启用 G0/1 接口，确保其状态为 up/up，允许与 Router0 交换数据（如 RIP 路由更新或数据包）。

8、exit

作用：退出 GigabitEthernet0/1 接口配置模式，返回全局配置模式。
说明：完成 G0/1 的配置后，退出以进行后续配置（如 RIP）或结束配置。

3.1.2 R2配置综述

GigabitEthernet0/0 (192.168.1.24/24)：
- 连接 PC0（192.168.1.23/24），作为网络 1 的默认网关。
- 这些命令（interface GigabitEthernet0/0, ip address 192.168.1.24 255.255.255.0, no shutdown）确保 R2 能与 PC0 通信，并为后续 RIP 路由通告网络 192.168.1.0/24 做好准备。
GigabitEthernet0/1 (192.168.2.23/24)：
- 连接 Router0 的 G0/0（192.168.2.24/24），用于路由器间通信。
- 这些命令（interface GigabitEthernet0/1, ip address 192.168.2.23 255.255.255.0, no shutdown）确保 R2 能与 R0 交换 RIP 报文，学习网络 192.168.3.0/24。

3.2 R2配置RIP（参考上述网络拓扑结构图）

3.2.1 R2配置RIP

router rip
version 2
network 192.168.1.0
network 192.168.2.0
exit

3.2.2 配置指令及作用

1、router rip

作用：启用 RIP（Routing Information Protocol）路由协议。
说明：进入 RIP 协议的配置模式，允许配置 RIP 相关的参数。

2、version 2

作用：指定 RIP 协议使用版本 2（RIPv2）。
说明：version 2 确保 R2 使用 RIPv2 与 R0 交换路由信息，正确处理 192.168.1.0/24、192.168.2.0/24 和 192.168.3.0/24。

3、network 192.168.1.0

作用：声明 R2 直接连接的网络 192.168.1.0/24，启用 RIP 在相关接口上运行。
说明： RIP 协议将网络 192.168.1.0/24（R2 的 G0/0 接口，192.168.1.24/24 所在网络）包含在路由更新中。RIP 会在 G0/0 接口上发送和接收路由更新，通告 192.168.1.0/24 给其他路由器，并接收其他网络的更新。

4、network 192.168.2.0

作用：声明 R2 直接连接的网络 192.168.2.0/24，启用 RIP 在相关接口上运行。
说明：RIP 协议将网络 192.168.2.0/24（R2 的 G0/1 接口，192.168.2.23/24 所在网络）包含在路由更新中。RIP 会在 G0/1 接口上发送和接收路由更新，通告 192.168.2.0/24，并接收 R0 发送的更新（如 192.168.3.0/24）。

5、exit

作用：退出 RIP 配置模式，返回全局配置模式。
说明：完成 RIP 协议的配置后，退出 router rip 配置模式，以便进行其他配置（如保存配置）或返回特权模式。

3.2.3 R2配置RIP综述

router rip：启动 RIP 协议。
version 2：使用 RIPv2，支持无类路由。
network 192.168.1.0：声明网络 192.168.1.0/24，启用 G0/0 的 RIP 更新。
network 192.168.2.0：声明网络 192.168.2.0/24，启用 G0/1 的 RIP 更新。
exit：退出 RIP 配置模式。

3.3 测试网络连通性

在这里插入图片描述

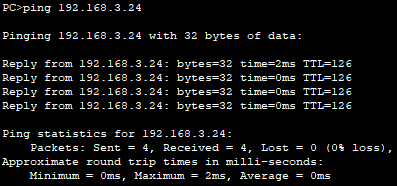

图3-1 在PC0上PING PC1

在这里插入图片描述

图3-2 在PC1上PING PC0

4. 理解RIP路由表建立和更新

4.1 show ip interface brief：查看所有接口的 IP 地址、状态和启用情况

4.1.1 输出结果

Router2>show ip interface brief
Interface              IP-Address      OK? Method Status                ProtocolGigabitEthernet0/0     192.168.1.24    YES manual up                    upGigabitEthernet0/1     192.168.2.23    YES manual up                    upGigabitEthernet0/2     unassigned      YES unset  administratively down downVlan1                  unassigned      YES unset  administratively down down

4.1.2 结果分析

字段名	含义说明
Interface	接口名称，如 `GigabitEthernet0/0`
IP-Address	接口当前的 IP 地址（如果有的话）
OK?	系统是否检测到配置（通常为 YES）
Method	IP 是如何分配的：manual（手动）、dhcp、unset 等
Status	接口状态（物理层），如 `up` / `down` / `administratively down`
Protocol	协议状态（数据链路层），如 `up` / `down`

4.2 show ip route：查看路由表

4.2.1 输出结果

Router2#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C       192.168.1.0/24 is directly connected, GigabitEthernet0/0
L       192.168.1.24/32 is directly connected, GigabitEthernet0/0192.168.2.0/24 is variably subnetted, 2 subnets, 2 masks
C       192.168.2.0/24 is directly connected, GigabitEthernet0/1
L       192.168.2.23/32 is directly connected, GigabitEthernet0/1
R    192.168.3.0/24 [120/1] via 192.168.2.24, 00:00:11, GigabitEthernet0/1
Router2#clear ip route *Router2#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C       192.168.1.0/24 is directly connected, GigabitEthernet0/0
L       192.168.1.24/32 is directly connected, GigabitEthernet0/0192.168.2.0/24 is variably subnetted, 2 subnets, 2 masks
C       192.168.2.0/24 is directly connected, GigabitEthernet0/1
L       192.168.2.23/32 is directly connected, GigabitEthernet0/1

4.2.2 输出结果分析

4.2.2.1 第一次 `show ip route` 输出解析

Router2#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static route

作用：show ip route 显示路由器的路由表，列出所有已知网络的路由信息。
Codes：解释路由表中路由类型的代码：
- L：本地路由（接口的 IP 地址）。
- C：直接连接网络。
- R：通过 RIP 协议学习的路由。

     192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C       192.168.1.0/24 is directly connected, GigabitEthernet0/0
L       192.168.1.24/32 is directly connected, GigabitEthernet0/0

192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks：表示 192.168.1.0/24 网络有两种子网掩码（/24 和 /32）。
C 192.168.1.0/24 is directly connected, GigabitEthernet0/0：表示 Router2 的 GigabitEthernet0/0 接口直接连接到网络 192.168.1.0/24。
L 192.168.1.24/32 is directly connected, GigabitEthernet0/0：L：本地路由，表示 G0/0 接口的 IP 地址（192.168.1.24）作为一个 /32 主机路由。

     192.168.2.0/24 is variably subnetted, 2 subnets, 2 masks
C       192.168.2.0/24 is directly connected, GigabitEthernet0/1
L       192.168.2.23/32 is directly connected, GigabitEthernet0/1

192.168.2.0/24 is variably subnetted, 2 subnets, 2 masks：表示 192.168.2.0/24 网络有两种子网掩码（/24 和 /32）。
C 192.168.2.0/24 is directly connected, GigabitEthernet0/1：表示 Router2 的 GigabitEthernet0/1 接口直接连接到网络 192.168.2.0/24。
L 192.168.2.23/32 is directly connected, GigabitEthernet0/1：表示 G0/1 接口的 IP 地址（192.168.2.23）作为一个 /32 主机路由。

R    192.168.3.0/24 [120/1] via 192.168.2.24, 00:00:11, GigabitEthernet0/1

R 192.168.3.0/24：
- R：通过 RIP 协议学习的路由。
- 表示 Router2 通过 RIP 学习到网络 192.168.3.0/24（PC2 所在网络）。
[120/1]：
- 120：RIP 协议的管理距离（Administrative Distance），表示路由的可信度（数值越小越可信）。
- 1：度量值（Metric），表示到达 192.168.3.0/24 的跳数为 1（直接经过一个路由器）。
via 192.168.2.24：下一跳地址为 192.168.2.24（Router1 的 G0/1 接口）。
00:00:11：路由最后更新时间，11 秒前收到 RIP 更新。
GigabitEthernet0/1：数据包通过 G0/1 接口发送到下一跳。

4.2.2.2 第二次 `show ip route` 输出解析

Router2#show ip route
[... Codes 部分与第一次相同，略 ...]
Gateway of last resort is not set192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C       192.168.1.0/24 is directly connected, GigabitEthernet0/0
L       192.168.1.24/32 is directly connected, GigabitEthernet0/0192.168.2.0/24 is variably subnetted, 2 subnets, 2 masks
C       192.168.2.0/24 is directly connected, GigabitEthernet0/1
L       192.168.2.23/32 is directly connected, GigabitEthernet0/1

变化：路由表中缺少了 RIP 学习的路由 R 192.168.3.0/24。只保留直接连接网络（C）和本地路由（L）。
原因：clear ip route * 删除了所有动态路由（包括 RIP 学习的 192.168.3.0/24）。

PS: clear ip route

命令：clear ip route *
作用：清除 Router2 的整个路由表，强制 RIP 协议重新学习路由。
过程：
- 删除所有动态路由（包括 RIP 学习的路由，如 192.168.3.0/24）和本地路由（L），但保留直接连接网络（C）。
- 触发 Router2 发送 RIP Request 报文（通过 G0/0 和 G0/1）请求邻居路由器（如 Router1）发送路由更新。
- Router1 响应 RIP Response 报文，通告其路由表中的网络（如 192.168.3.0/24），Router2 重新构建路由表。

4.3 debug ip rip：查看发送和接收RIP报文。

4.3.1 输出结果

Router2#debug ip rip
RIP protocol debugging is on
Router2#RIP: sending  v2 update to 224.0.0.9 via GigabitEthernet0/1 (192.168.2.23)
RIP: build update entries192.168.1.0/24 via 0.0.0.0, metric 1, tag 0
RIP: sending  v2 update to 224.0.0.9 via GigabitEthernet0/0 (192.168.1.24)
RIP: build update entries192.168.2.0/24 via 0.0.0.0, metric 1, tag 0
RIP: received v2 update from 192.168.2.24 on GigabitEthernet0/1192.168.3.0/24 via 0.0.0.0 in 1 hops

4.3.2 结果分析

第一阶段：Router2 主动发送自己的 RIP 路由（初始化阶段）

在 RIP 启动或定时器触发后，Router2（R2）向相邻设备通告自己的直连路由：

RIP: sending  v2 update to 224.0.0.9 via GigabitEthernet0/1 (192.168.2.23)
RIP: build update entries192.168.1.0/24 via 0.0.0.0, metric 1, tag 0

通告自己的直连网段：192.168.1.0/24 到 Router0（通过 Gi0/1）

RIP: sending  v2 update to 224.0.0.9 via GigabitEthernet0/0 (192.168.1.24)
RIP: build update entries192.168.2.0/24 via 0.0.0.0, metric 1, tag 0192.168.3.0/24 via 0.0.0.0, metric 2, tag 0

同时把学到的 192.168.3.0/24 和自己直连的 192.168.2.0/24 通告给 PC0 一侧

第二阶段：Router2 收到来自 Router0 的 RIP 路由

RIP: received v2 update from 192.168.2.24 on GigabitEthernet0/1192.168.3.0/24 via 0.0.0.0 in 1 hops

R2 接收到 Router0 发来的路由信息，学到 192.168.3.0/24，跳数为 1。
这时候 RIP 数据库就会添加这条新路由，并在之后进行通告。

后续阶段：周期性重复更新

这个行为每 30 秒发生一次，所以日志内容会重复：

再发一次自己的更新
再收到来自对方的更新

4.4 show ip rip database：显示RIP数据库

4.4.1 输出结果

Router2>enable
Router2#show ip rip database
192.168.1.0/24    auto-summary
192.168.1.0/24    directly connected, GigabitEthernet0/0
192.168.2.0/24    auto-summary
192.168.2.0/24    directly connected, GigabitEthernet0/1
192.168.3.0/24    auto-summary
192.168.3.0/24[1] via 192.168.2.24, 00:00:10, GigabitEthernet0/1

4.4.2 结果分析

192.168.1.0/24    auto-summary
192.168.1.0/24    directly connected, GigabitEthernet0/0

192.168.1.0/24 auto-summary：表示 RIP 启用了自动汇总（auto-summary），这是 RIPv2 的默认行为，会将子网汇总为主类网络（例如，192.168.1.0/24 汇总为 192.168.0.0/16）。
192.168.1.0/24 directly connected, GigabitEthernet0/0：表示网络 192.168.1.0/24 是 Router2 的直接连接网络，通过 GigabitEthernet0/0 接口。

192.168.2.0/24    auto-summary
192.168.2.0/24    directly connected, GigabitEthernet0/1

192.168.2.0/24 auto-summary：同样启用了自动汇总。
192.168.2.0/24 directly connected, GigabitEthernet0/1：表示网络 192.168.2.0/24 是 Router2 的直接连接网络，通过 GigabitEthernet0/1 接口。

192.168.3.0/24    auto-summary
192.168.3.0/24[1] via 192.168.2.24, 00:00:10, GigabitEthernet0/1

192.168.3.0/24 auto-summary：启用了自动汇总。
192.168.3.0/24 [1] via 192.168.2.24, 00:00:10, GigabitEthernet0/1：
- 表示网络 192.168.3.0/24 是通过 RIP 协议学习的路由。
- [1]：度量值（Metric）为 1，表示到达该网络需要 1 跳（通过一个路由器）。
- via 192.168.2.24：下一跳地址为 192.168.2.24（应为 Router1 的 G0/1 接口）。
- 00:00:10：路由最后更新时间，10 秒前收到 RIP 更新。
- GigabitEthernet0/1：通过 G0/1 接口发送数据到下一跳。

4.5 RIP路由表建立过程分析

4.5.1 网络拓扑结构分析

从图 2-1可知：

PC0 ---- Router2 ---- Router0 ---- PC1

各接口配置如下：

设备	接口	IP地址	网络段
PC0	Fa0	192.168.1.23	192.168.1.0/24
Router2	Gi0/0	192.168.1.24
Router2	Gi0/1	192.168.2.23	192.168.2.0/24
Router0	Gi0/0	192.168.2.24
Router0	Gi0/1	192.168.3.23	192.168.3.0/24
PC1	Fa0	192.168.3.24

4.5.2 RIP 路由表建立过程（Router2）

1. 初始状态（R2 通告自己直连网络）

编辑时间：5.239s ~ 5.240s
Router2 发送 RIP 路由更新 → Router0 和 PC0

R2 开启了 RIP 协议，通告以下网络：
- 192.168.1.0/24
- 192.168.2.0/24（两个都是它的直连网络）

此时 R2 的路由表包含：

C 直连 192.168.1.0/24
C 直连 192.168.2.0/24
L 本地接口地址项（如 192.168.1.24/32）

2. 学习到远程网络（Router0 通告 192.168.3.0/24）

编辑时间：23.450s ~ 23.451s
Router0 发送 RIP 更新 → PC1、Router2
Router2 收到 RIP 更新，学到网络：192.168.3.0/24

R0 把它连接的 192.168.3.0/24 通告给 R2。
R2 将这条路由添加到 RIP 数据库，并进入其路由表：
```
R 192.168.3.0/24 [120/1] via 192.168.2.24
```

这样 R2 就学会了通往 PC1 的路径。

4.5.3 总结：R2 的 RIP 路由表建立过程

Router2 启用 RIP 并通告自己的两个直连网段：192.168.1.0 和 192.168.2.0
Router0 接收到通告后，建立对这两个网段的 RIP 路由
Router0 同样通告它的直连网段：192.168.3.0/24 给 Router2
Router2 接收到 RIP 通告后，将 192.168.3.0/24 添加进自己的 RIP 路由表中
RIP 会持续每 30 秒更新一次路由，确保网络拓扑变化时可以快速响应

5. 如何理解RIP消息传得慢（实际测试中下述操作无法说明传得慢）

5.1 测试方法

通过命令shutdown关闭R2接口G0/0/0。在R0路由器使用debug ip rip查看RIP路由更新信息，以下是操作方法：

Router2#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router2(config)#interface GigabitEthernet0/0
Router2(config-if)#shutdownRouter2(config-if)#exit
Router2(config)#exit
Router2#write memory
Building configuration...
[OK]
```

5.2 输出结果

Router0#RIP: received v2 update from 192.168.2.23 on GigabitEthernet0/0192.168.1.0/24 via 0.0.0.0 in 16 hops
RIP: sending  v2 update to 224.0.0.9 via GigabitEthernet0/1 (192.168.3.23)
RIP: build update entries192.168.1.0/24 via 0.0.0.0, metric 16, tag 0192.168.2.0/24 via 0.0.0.0, metric 1, tag 0
RIP: sending  v2 update to 224.0.0.9 via GigabitEthernet0/0 (192.168.2.24)
RIP: build update entries192.168.3.0/24 via 0.0.0.0, metric 1, tag 0
RIP: sending  v2 update to 224.0.0.9 via GigabitEthernet0/1 (192.168.3.23)
RIP: build update entries192.168.1.0/24 via 0.0.0.0, metric 16, tag 0192.168.2.0/24 via 0.0.0.0, metric 1, tag 0
RIP: sending  v2 update to 224.0.0.9 via GigabitEthernet0/0 (192.168.2.24)
RIP: build update entries192.168.3.0/24 via 0.0.0.0, metric 1, tag 0
RIP: sending  v2 update to 224.0.0.9 via GigabitEthernet0/1 (192.168.3.23)
RIP: build update entries192.168.1.0/24 via 0.0.0.0, metric 16, tag 0192.168.2.0/24 via 0.0.0.0, metric 1, tag 0

5.3 结果分析

5.3.1 背景操作回顾

在测试中：

手动关闭了 Router2 的 Gi0/0 接口（连接到 192.168.1.0/24 网段）
意图模拟“R2 无法再访问 192.168.1.0/24” 的场景
观察 Router0 的响应：何时从 RIP 协议中得知 192.168.1.0/24 不可达，并更新路由表

5.3.2 日志中关键点提取

以下日志段反复出现：

RIP: received v2 update from 192.168.2.23 on GigabitEthernet0/0192.168.1.0/24 via 0.0.0.0 in 16 hops

这意味着：

R0 从 R2 收到更新，表明 192.168.1.0/24 现在跳数为 16（不可达）
RIP 协议中跳数为 16 被定义为“网络不可达（infinite metric）”
随后，R0 向其他设备通告这个网络已经不可达的事实：

RIP: sending v2 update ... 192.168.1.0/24 via 0.0.0.0, metric 16

5.3.3 回答：RIP 为什么 “传得慢”？

从日志看起来，R0 是立即得知 192.168.1.0/24 不可达的，因为 R2 主动通告了 metric 16。

但在**正常情况（非手动 shutdown）**下，RIP 会这样反应：

如果连接断开但接口还在 up 状态（如线路物理断开、设备崩溃），R2 不知道
那么 R0 将继续相信旧路由，直到：
- 180 秒后标记为“无效”
- 240 秒后才从路由表中彻底删除

所以 RIP 的“传得慢”并不是指它广播慢，而是：

它的失效检测机制很慢（靠计时器判断）
没有“实时检测链路状态”的能力

5.3.4 总结分析

在实验中，通过 shutdown Router2 的接口，Router2 能立即发现接口断开并向 Router0 通告 192.168.1.0/24 不可达（metric=16）。Router0 随即更新路由表，并向其他邻居广播此变化。

然而，如果接口未手动关闭，而是线路失效或对端宕机，RIP 需要等到 180 秒超时后才能察觉路由失效，这体现了 RIP 路由协议“传得慢”的本质原因：依赖周期更新与超时判断，缺乏快速链路故障检测机制。

6. 实验过程中遇到的问题及解决方法

6.1 Cisco Packet Tracer Student平台版本和实验教程中不一致

解决方法：按照界面设计逻辑点击可能存在某项功能的按钮并进行功能测试

6.2 路由器的CLI界面操作困难，打错字后不好退出

示例：

Router2>enabel
Translating "enabel"...domain server (255.255.255.255)

解决方法：关掉整个路由器界面后再打开

查看全文

http://www.xdnf.cn/news/610741.html

基于SpringBoot+Vue的社区医院信息平台设计与实现

软考中级软件设计师——计算机系统篇

STM32+腾讯物联网平台OTA升级详细教程

华为OD机试_2025 B卷_爱吃蟠桃的孙悟空（Python，100分）（附详细解题思路）

从逆流监测到智慧用电：ADL200N-CT系列单相导轨表赋能家庭绿色能源

ubuntu设置开机不输密码笔记

解决Vue项目依赖错误：使用electron-vite重建

提升开发运维效率：原力棱镜游戏公司的 Amazon Q Developer CLI 实践

使用clickhouse的ReplacingMergeTree引擎表做活跃玩家信息表

Unity 打包程序全屏置顶无边框

宽松相等（==）的转换规则(仅考虑基本数据类型)

怎么判断一个Android APP使用了Ionic这个跨端框架

智能交通红绿灯系统（Python）

TCP 三次握手，第二次握手报文丢失会发生什么？

IP隧道技术中数据包头部的变化分析：必然增加的封装机制

（15）关于窗体的右键菜单的学习与使用，这关系到了信号与事件 event

Kafka 集群中，Broker和Controller的关系

TPDS-2014《Efficient $k$-means++ Approximation with MapReduce》

Python匿名函数(lambda)全面详解

黑马k8s（十三）

【机械视觉】Halcon—【二、Halcon算子全面介绍（超详细版）】

文章目录

1. 实验三：路由协议RIP配置与分析

2. 建立网络拓扑结构

3. 配置网络参数

3.1 R2接口配置（参考上述网络拓扑结构图）

3.1.1 R2接口配置命令

3.1.2 配置指令及作用

3.1.2 R2配置综述

3.2 R2配置RIP（参考上述网络拓扑结构图）

3.2.1 R2配置RIP

3.2.2 配置指令及作用

3.2.3 R2配置RIP综述

3.3 测试网络连通性

4. 理解RIP路由表建立和更新

4.1 show ip interface brief：查看所有接口的 IP 地址、状态 和 启用情况

4.1.1 输出结果

4.1.2 结果分析

4.2 show ip route：查看路由表

4.2.1 输出结果

4.2.2 输出结果分析

4.2.2.1 第一次 show ip route 输出解析

4.2.2.2 第二次 show ip route 输出解析

PS: clear ip route

4.3 debug ip rip：查看发送和接收RIP报文。

4.3.1 输出结果

4.3.2 结果分析

第一阶段：Router2 主动发送自己的 RIP 路由（初始化阶段）

第二阶段：Router2 收到来自 Router0 的 RIP 路由

后续阶段：周期性重复更新

4.4 show ip rip database：显示RIP数据库

4.4.1 输出结果

4.4.2 结果分析

4.5 RIP路由表建立过程分析

4.5.1 网络拓扑结构分析

4.5.2 RIP 路由表建立过程（Router2）

1. 初始状态（R2 通告自己直连网络）

2. 学习到远程网络（Router0 通告 192.168.3.0/24）

4.5.3 总结：R2 的 RIP 路由表建立过程

5. 如何理解RIP消息传得慢（实际测试中下述操作无法说明传得慢）

5.1 测试方法

5.2 输出结果

5.3 结果分析

5.3.1 背景操作回顾

5.3.2 日志中关键点提取

5.3.3 回答：RIP 为什么 “传得慢”？

5.3.4 总结分析

6. 实验过程中遇到的问题及解决方法

6.1 Cisco Packet Tracer Student平台版本和实验教程中不一致

6.2 路由器的CLI界面操作困难，打错字后不好退出

相关文章：

4.1 show ip interface brief：查看所有接口的 IP 地址、状态和启用情况

4.2.2.1 第一次 `show ip route` 输出解析

4.2.2.2 第二次 `show ip route` 输出解析
