国芯思辰| 高精度线性霍尔传感器AH693在角度位置传感器中的应用

线性霍尔传感器在汽车角度位置传感器中的应用，有助于提高汽车的操控性、安全性和舒适性，是汽车电子控制系统中不可或缺的一部分。通常安装在汽车转向柱上。当方向盘转动时，会带动转向柱旋转，安装在转向柱上的永磁体也随之转动，从而使磁场的方向和强度发生变化。霍尔传感器通过检测这种磁场变化，将其转化为电信号，再经过处理后就能得出转向角度的大小和方向信息。

该方案使用国产霍尔传感器AH693可以为车辆稳定性控制系统、电动助力转向系统等提供关键的转向角度数据，AH693是一款高性能线性霍尔传感器，输出信号由施加在器件敏感面的磁场强度决定，随磁场强度成比例变化。该芯片的静态输出电压为电源电压的50％，灵敏度为3mV/Gauss。

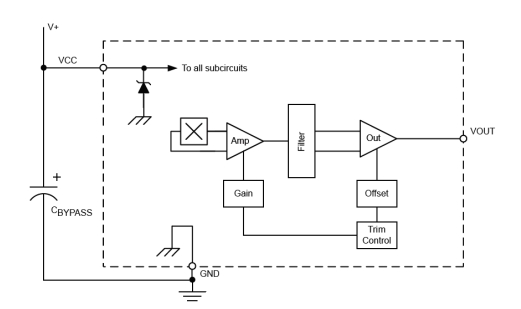

AH693传感器内部有一个集成霍尔电路，温度补偿电路，以减少霍尔元件，小信号高增益放大器以及成比例的低阻抗输出。该芯片适用于汽车应用和工业环境，工作温度范围在-40℃到125℃。

AH693特征：

• 高精度，低噪声输出

• 轨到轨输出

• 电源范围4.5V至10.5V工作频率高

• 输出电压与磁通密度成比例

• 较宽的工作温度范围：-40℃至125℃

• 快速上电

• 温度循环恢复

• TO92S和SOT89符合RoHS标准

• ESD性能可达±4KV
