差分探头匹配电容选择方法

一、核心元件技术解析

在高速电子测量领域，匹配电容作为差分探头的"心脏元件"，其选配精度直接决定了测量数据的可靠性。现代电子测试中，工程师需要深入理解这个微小元件背后的技术逻辑。

1.1 四维功能矩阵

• 阻抗适配：构建50Ω-1MΩ动态匹配网络

• 信号补偿：采用π型补偿拓扑结构

• 噪声抑制：通过对称布局提升CMRR指标

• 频响优化：实现DC-40GHz的平坦响应

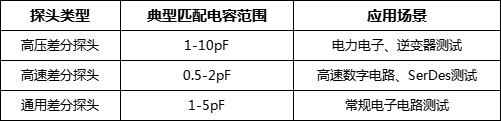

1.2 参数选择图谱

应用场景推荐容值范围阻抗特性高速SerDes0.5-1.2pF低阻抗(50Ω)功率电子2.2-4.7pF高阻抗(1MΩ)射频电路0.8-1.5pF混合阻抗

二、选型决策树模型

2.1 带宽计算公式优化

BW = K/(2π√(L·Ceq)) 其中Ceq包含寄生电容的等效容值

2.2 三维选型模型

1. 频率维度：

   • 毫米波应用：0.5pF超微电容

   • 电力电子：3-5pF耐压电容

2. 阻抗维度：

   • 采用Smith圆图进行匹配验证

3. 衰减比维度：

   • 建立衰减比-电容值对照表

三、校准技术演进

3.1 智能校准流程

graph TDA[连接NIST标准源] --> B[自动扫描频响]B --> C{波形分析}C -->|过冲| D[减小5%容值]C -->|欠冲| E[增大5%容值]

3.2 新型调节技术对比

类型精度调节方式典型代表机械式±0.5pF螺纹微调Tektronix系列电子式±0.1pF数字电位器Keysight方案MEMS式±0.05pF静电驱动最新实验室产品

四、典型应用数据库

4.1 5G基站测试方案

• 测试项目：毫米波前端

• 探头配置：0.6pF GaN电容

• 实测指标：32GHz带宽@-3dB

4.2 新能源电驱测试

• 挑战：2000V共模电压

• 方案：4.7pF高压电容组

• 结果：CMRR>90dB
