origin绘图之【如何将横坐标/x设置为文字、字母形式】

        我们在使用 Origin 作图时,常常会遇到这样一种情况:希望将横坐标/X轴由默认的数字设置为字母(如 A、B、C……)或文字形式(如 一、二、三……)。但在实际绘图时,有时会发现图像不显示、X轴空白等问题,令人困惑。

        那么,应该如何正确设置,避免这些问题呢?下面是详细的操作步骤与说明:

1. 准备数据

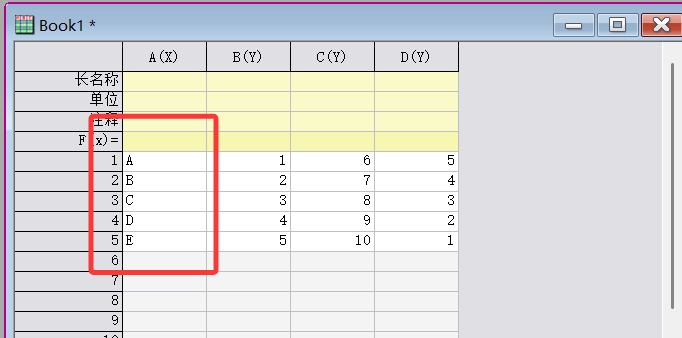

        假设我们需要的 X 轴是字母 A、B、C、D、E,如下图所示(此处插入数据图):

2. 选择绘图类型

        我们选用常见的折线图进行绘制,如下图所示:

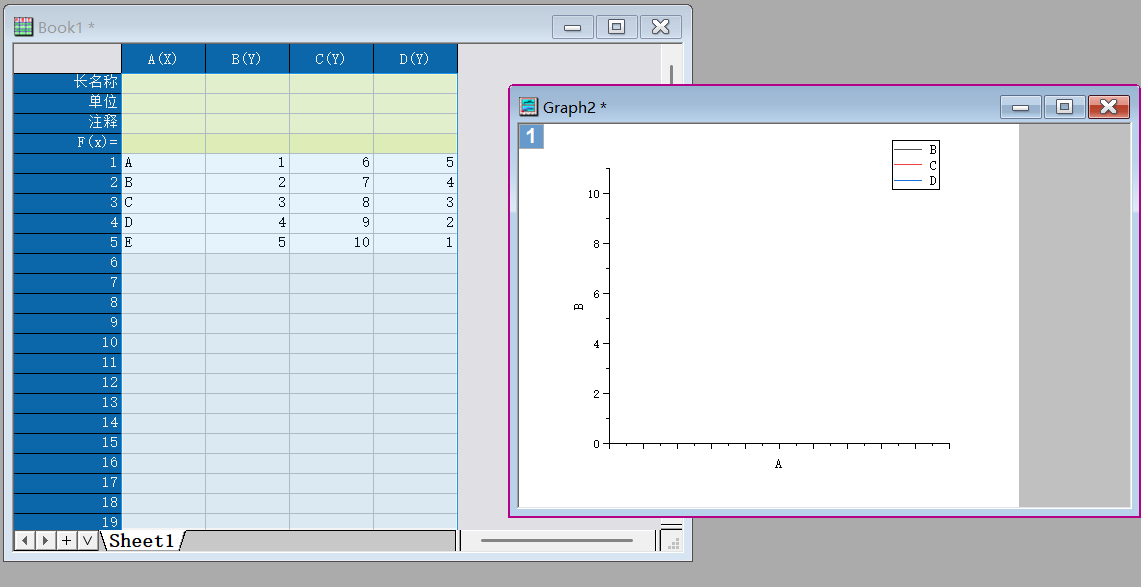

3. 问题出现:图像与刻度均未显示

        绘图后会发现:图像没有显示,X轴也没有刻度或标签

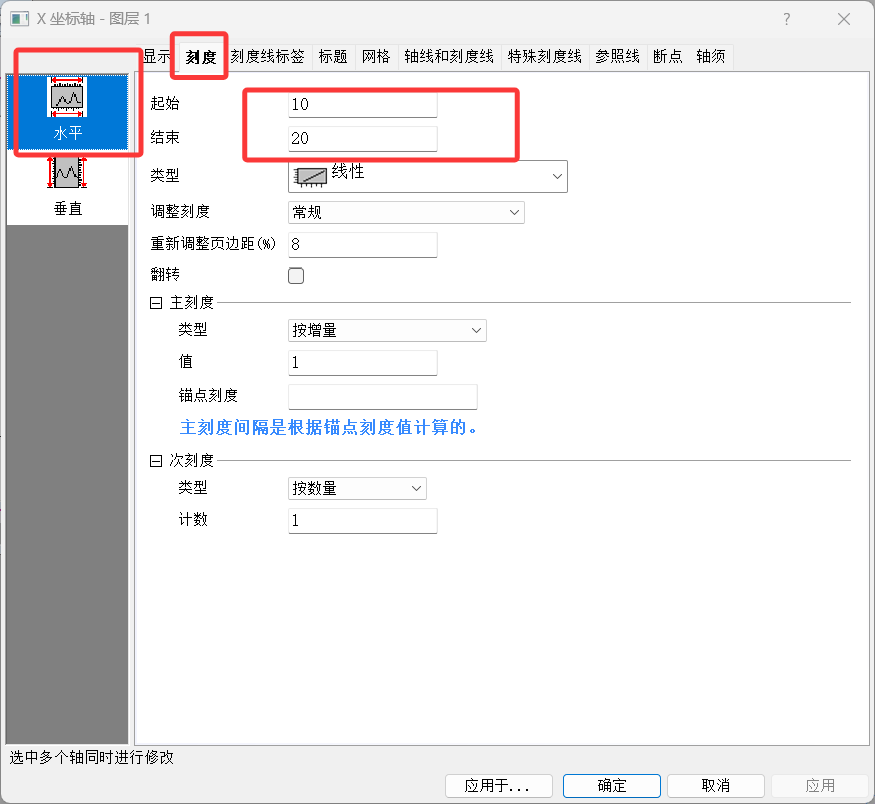

        此时,我们双击 X 轴,弹出“图层”窗口。在“水平”选项卡下,找到“刻度”设置,会看到“起始”设为 10,“结束”设为 20(如下图所示)。

        这就是图像无法显示的原因:Origin 默认将文字型 X 轴按照数字来处理,而当前刻度范围并未覆盖我们实际的数据位置

4. 修改刻度范围,图像恢复正常

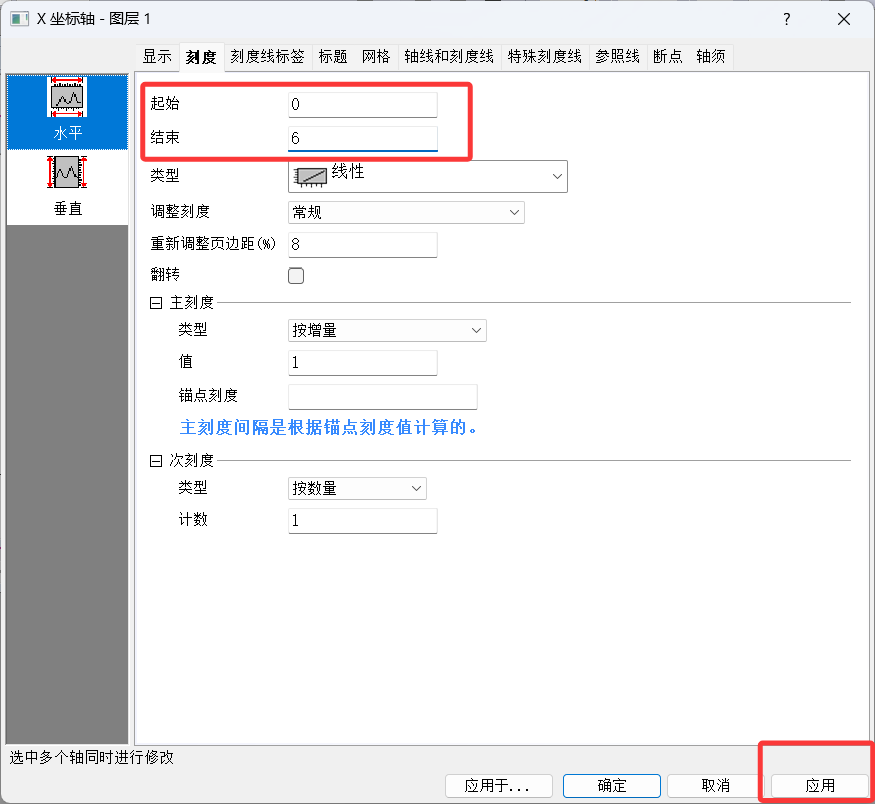

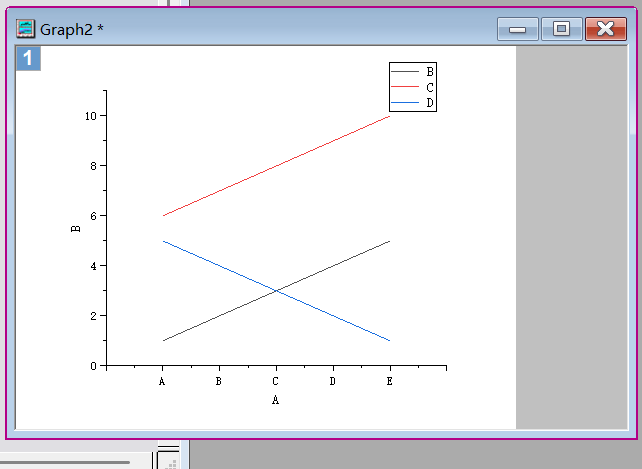

        将“起始”修改为 0,“结束”修改为 6,然后点击“应用”,你会看到图像与 X 轴刻度都正确显示出来了(如下图所示)

5. 如何确定合适的起始与结束值?

        通常来说:

  • 起始值建议设为 0 或 0.5

  • 结束值设为“分类数量 + 0.5”或“分类数量 + 1”

        例如:

  • 如果你的 X 轴是 5 个字母(A~E),那么“结束”可以设置为 5.5 或 6;

  • 如果是 8 个中文标签(如 一~八),则“结束”设置为 8.5 或 9。

        这样设置可以确保图形完整显示,标签间距合理。

        如有不足之处,还请各位评论区批评指正!

        记得点赞,收藏,关注一键三连,谢谢未来的各位工程师、教授、院士……!
