一个实际电路的原理图是怎样设计出来的？附带案例流程图！

(1)新建原理图文件。在进人SCH 设计系统之前，首先要构思好原理图，即必须知道所设计的项目需要哪些电路来完成，然后用ProtelDXP 来画出电路原理图。

(2)设置工作环境。根据实际电路的复杂程度来设置图纸的大小。在电路设计的整个过程中， 图纸的大小都可以不断地调整，设置合适的图纸大小是完成原 理图设计的第一步。

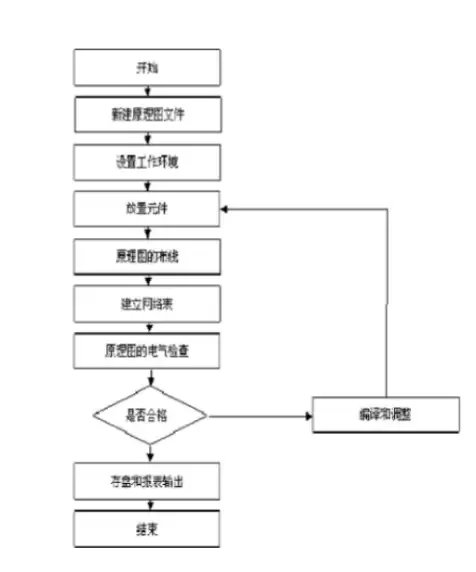

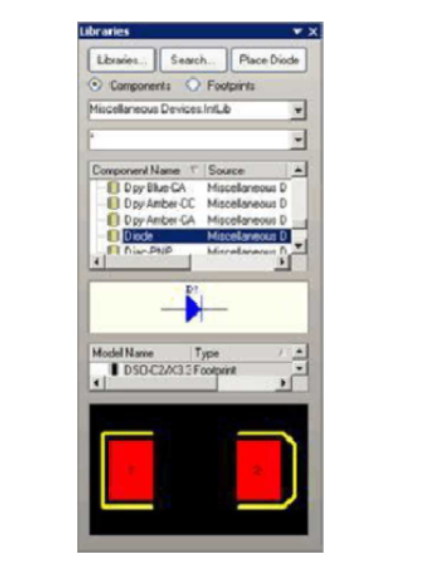

(3)放置元件。从元件库中选取元件，布置到图纸的合适位置，并对元件的名称、封装进行定义和设定，根据元件之间的走线等联系对元件在工作平面上的 位置进行调整和修改使得原理图美观而且易懂

(4)原理图的布线。根据实际电路的需要，利用 SCH 提供的各种工具、指令进行布线，将工作平面上的器件用具有电气意义的导线、符号连接起来，构成- 幅完整的电路原理图。

(5)建立网络表。完成上面的步骤以后，可以看到一张完整的电路原理图了就需要生成一个网络表文件。网络表是电路板和电但是要完成电路板的设计，路 原理图之间的重要纽带，

(6)原理图的电气检查。当完成原理图布线后，需要设置项目选项来编译当前项目，利用 ProtelDXP 提供的错误检查报告修改原理图。

(7)编译和调整。如果原理图已通过电气检查，那么原理图的设计就完成了这是对于一般电路设计而言，尤其是较大的项目，通常需要对电路的多次修改才 能够通过电气检查。

(8)存盘和报表输出:ProtelDXP 提供了利用各种报表工具生成的报表(如 网络表、元件清单等)，同时可以对设计好的原理图和各种报表进行存盘和输出 打印，为印刷板电路的设计做好准备

原理图的设计方法和步骤 为了更直观地说明电路原理图的设计方法和步骤，下面就以下图的简单 555 定时器电路图为例，介绍电路原理图的设计方法和步骤。

创建一个新项目

电路设计主要包括原理图设计和 PCB设计。首先创建一个新项目，然后在项目中添加原理图文件和 PCB文件，创建一个新项目方法:

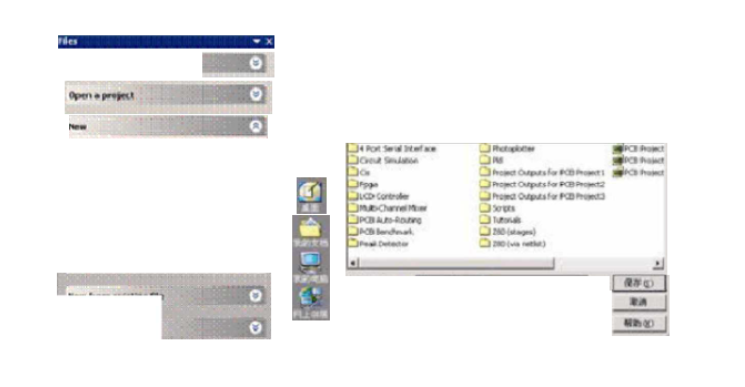

单击设计管理窗口底部的 File 按钮，弹出如图所示面板。

New子面板中单击BlankProect(PCB)选项，将弹出Projects 工作面板。

建立了一个新的项目后，执行菜单命令File/SaveProjectAs ，将新项目重命名为“myProject1.PriPCB”，保存该项目到合适位置，

Files面板图保存项目对话框

创建一张新的原理图图纸

执行菜单命令 New / Schematic 创建一张新的原理图文件。

可以看到 Sheetl . SchDoc 的原理图文件，同时原理图文件夹自动添加到项目中。

执行菜单命令File/Save As，)将新原理图文件保存在用户指定的位置。同时可以改变原理图文件名为 555.SchDoc。此时看到一张空白电路图纸，打开原理图图纸设置对话框。

对于本例而言，没有特殊要求，只需要设置成 A4 图纸就可以了。单击原 理图设置对话框的 0K 按钮页面设置完成。原理图工作环境采用默认设置即可。
