PostGIS栅格数据类型解析【raster】

news 2025/5/21 9:13:12

PostGIS 栅格数据类型解析：结构、转换与应用

一、栅格数据类型概述

在 PostGIS 中，raster 是用于存储和处理栅格数据的核心类型，支持从多种格式（如 JPEG、GeoTIFF、PNG、DEM）导入的数据。每个栅格由一个或多个波段（Band）组成，每个波段包含规则排列的像素值矩阵，且栅格可通过空间参考信息（SRID、原点坐标、像素尺寸）实现地理配准。

二、栅格数据结构核心要素

波段（Band）：
- 栅格的基本组成单元，每个波段存储特定类型的数据（如 RGB 图像包含红、绿、蓝三个波段）。
- 支持多种像素类型（如 8 位无符号整数、32 位浮点等），可通过ST_BandPixelType查询。
空间参考：
- SRID：定义坐标系（如 4326 代表 WGS84）。
- 原点坐标（ULX/ULY）：栅格左上角像素的地理坐标。
- 像素尺寸（ScaleX/ScaleY）：每个像素代表的地理单位（如 1 米、0.001 度）。
元数据：
- 存储于系统表 raster_columns 和 raster_overviews 中，包含栅格范围、波段数、NoData 值等信息。

三、栅格与几何类型的转换

1. 自动转换

-- 栅格自动转换为geometry（不推荐使用）
SELECT rast::geometry AS geom
FROM raster_table;-- 等价于，推荐使用ST_ConvexHull
SELECT ST_ConvexHull(rast) AS geom
FROM raster_table;

注意： 此自动转换可能在未来版本中移除，建议显式调用ST_ConvexHull或其他几何提取函数。

2. 显式转换函数

函数	作用	示例
ST_ConvexHull(rast)	获取栅格外包络凸多边形	SELECT ST_ConvexHull(rast) FROM …
ST_Envelope(rast)	获取栅格外包矩形	SELECT ST_Envelope(rast) FROM …
ST_AsRaster(geom)	将几何转换为栅格（栅格化）	SELECT ST_AsRaster(geom, 10, 10) …
ST_Polygon(rast)	将栅格转换为等值面多边形	SELECT ST_Polygon(rast, 1, 100) …

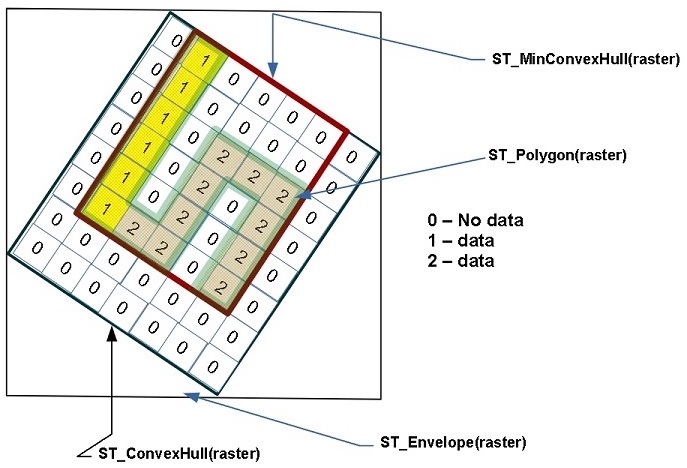

为了区分几个函数的区别，可以从下图直观感受到：
raster几个外包函数区别

四、栅格与几何交互操作

1. 空间查询

-- 查询与多边形相交的栅格
SELECT rast
FROM raster_table
WHERE ST_Intersects(rast, ST_GeomFromText('POLYGON(...)'));-- 裁剪栅格至指定区域
SELECT ST_Clip(rast, ST_GeomFromText('POLYGON(...)')) AS clipped_rast
FROM raster_table;

2. 栅格化几何对象

-- 将多边形转换为100x100像素的栅格，值为1
SELECT ST_AsRaster(ST_GeomFromText('POLYGON(...)'),100, 100,          -- 宽度和高度ARRAY['8BUI'],     -- 像素类型ARRAY[1],          -- 像素值ARRAY[0]           -- NoData值
) AS rasterized_polygon;

五、最佳实践与注意事项

避免依赖自动转换：
- 现有代码中若使用rast::geometry，应替换为显式函数调用（如ST_ConvexHull(rast)）。
栅格与几何性能差异（后续系列文章会讲到）：
- 栅格操作（如ST_MapAlgebra）适合并行计算，但存储空间需求大。
- 几何操作（如ST_Buffer）适合精确分析，但处理大规模数据时性能较低。
数据格式选择：
- 连续表面数据（如 DEM、卫星影像）优先使用栅格存储。
- 离散对象（如建筑物、道路）优先使用几何存储。
GDAL 依赖：
- 需确保 PostGIS 编译时启用 GDAL 支持（通过 SELECT postgis_full_version() 检查）。
