1. 硬盘命名规则
- sas、sata、scsi接口:/dev/sd……
- 虚拟化(kvm、openstack),云服务器:/dev/vd……
- 固态硬盘(物理服务器):/dev/nvme……
以scsi接口的硬盘为例:
第1块硬盘名:/dev/sda
第2块硬盘名:/dev/sdb
……
2. 添加硬盘

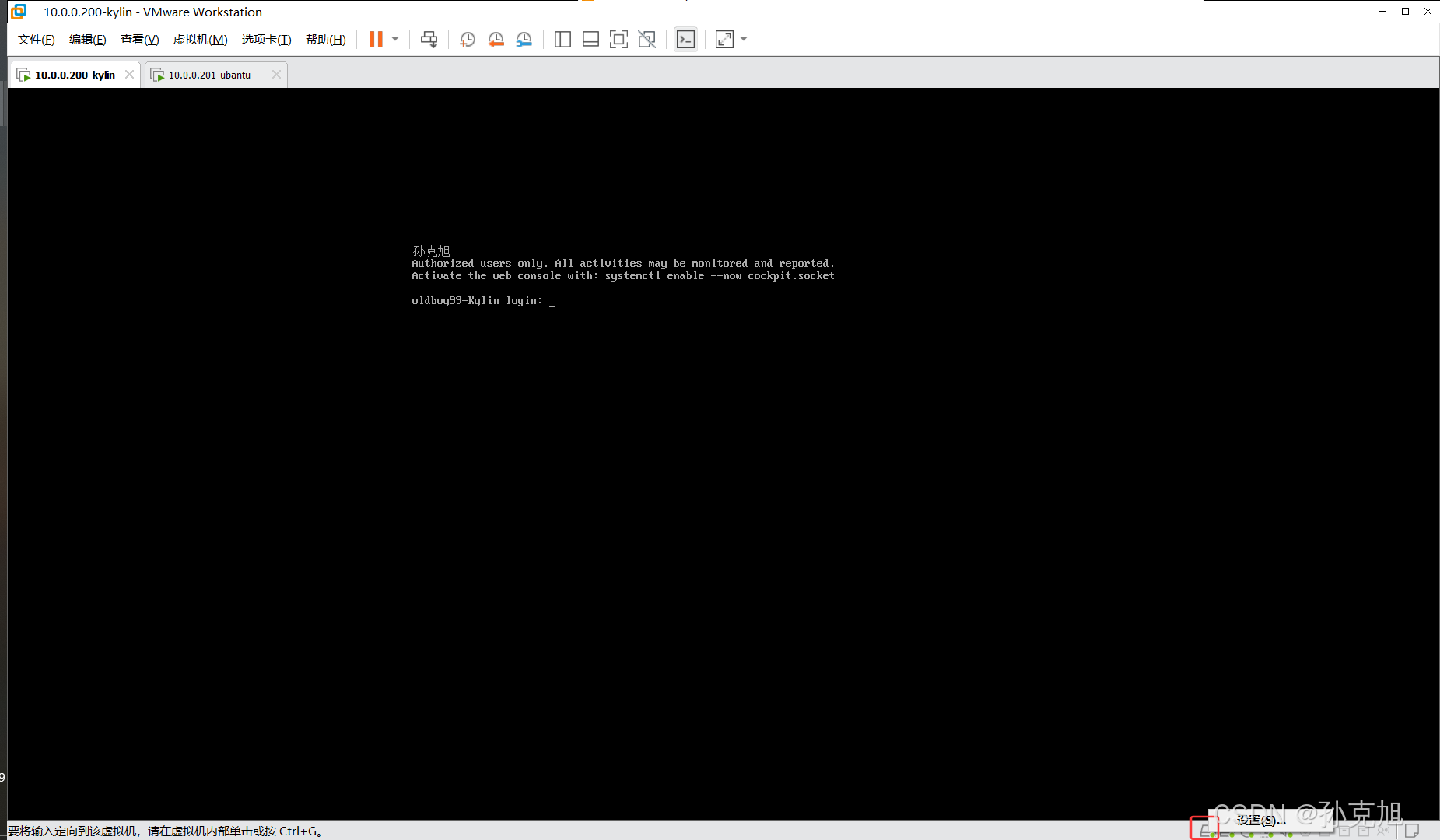

- 点击虚拟机右下角硬盘图标,并点击设置:

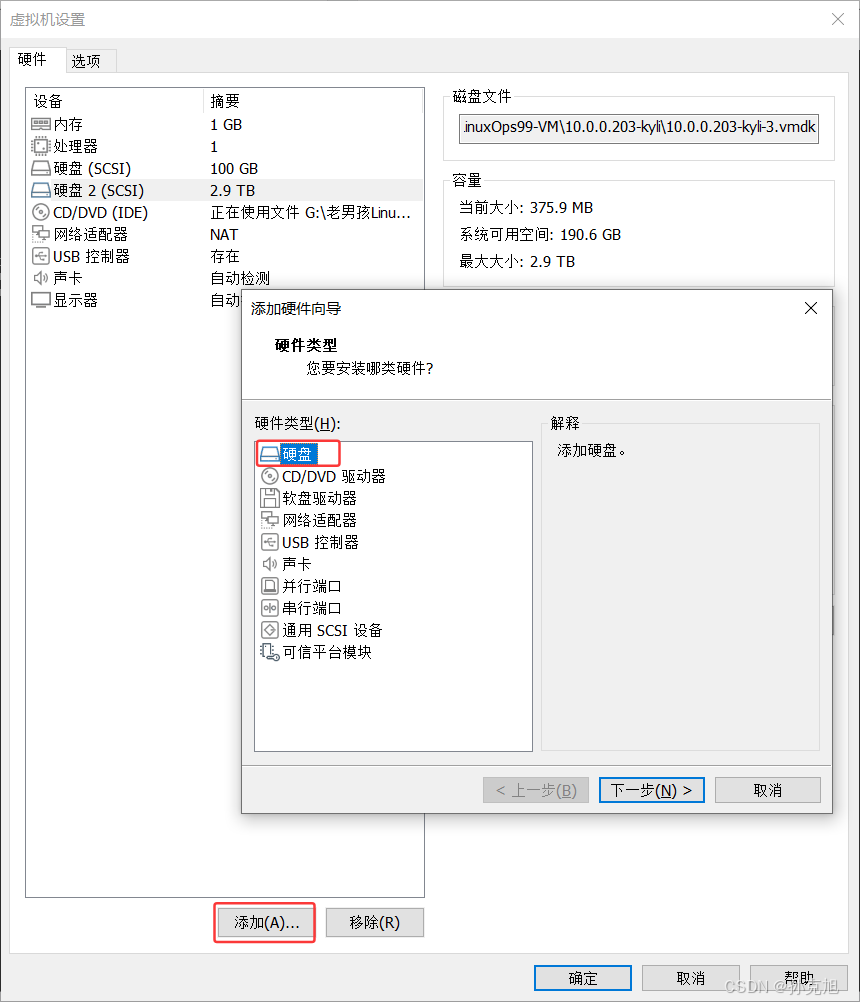

- 添加硬盘
- 按默认选择即可,最后点击确定
- 最后重启系统
2.1 查看硬盘名称
- 方法一:直接在/dev目录下查找
- 方法二:lsblk,显示硬盘信息(推荐)
[root@oldboy99-Kylin ~]# ll /dev/sd*
brw-rw---- 1 root disk 8, 0 5月 19 19:12 /dev/sda
brw-rw---- 1 root disk 8, 1 5月 19 19:12 /dev/sda1
brw-rw---- 1 root disk 8, 2 5月 19 19:12 /dev/sda2
brw-rw---- 1 root disk 8, 16 5月 19 19:12 /dev/sdb
brw-rw---- 1 root disk 8, 32 5月 19 19:12 /dev/sdc
[root@oldboy99-Kylin ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 100G 0 disk
├─sda1 8:1 0 1G 0 part /boot
└─sda2 8:2 0 99G 0 part ├─klas-root 253:0 0 65.1G 0 lvm /├─klas-swap 253:1 0 2.1G 0 lvm [SWAP]└─klas-backup 253:2 0 31.8G 0 lvm /backup
sdb 8:16 0 2.9T 0 disk
sdc 8:32 0 1G 0 disk
sr0 11:0 1 4.3G 0 rom
- 刚才添加了1G硬盘,明显是sdc。
3. 硬盘分区
- 硬盘分区相当于将硬盘空间分为多个区域,每个区域存储不同业务的文件。
3.1 分区命名规则:mbr分区表格式
- 分区号:1-4,默认最多有4个主分区
- 最后一个可以为拓展分区
- 拓展分区可以被逻辑分区划分,逻辑分区号从5开始
第1个分区:/dev/sda1
第2个分区:/dev/sda2
……
- 要区分硬盘名字和分区名字。
- 分区名后面有数字
3.2 创建分区:fdisk
- fdisk该命令是非常安全的,对硬盘的设置会默认先保存在内存中,最后要保存配置(w)程序才会对硬盘做出响应。
3.2.1 fdisk -l:查看硬盘及分区信息
[root@oldboy99-Kylin ~]# fdisk -l
Disk /dev/sda:100 GiB,107374182400 字节,209715200 个扇区
磁盘型号:VMware Virtual S
单元:扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0xfb36b180设备 启动 起点 末尾 扇区 大小 Id 类型
/dev/sda1 * 2048 2099199 2097152 1G 83 Linux
/dev/sda2 2099200 209715199 207616000 99G 8e Linux LVM
……
3.2.2 fdisk /dev/sdc :为该硬盘分区
[root@oldboy99-Kylin ~]# fdisk /dev/sdc 欢迎使用 fdisk (util-linux 2.35.2)。
更改将停留在内存中,直到您决定将更改写入磁盘。
使用写入命令前请三思。设备不包含可识别的分区表。
创建了一个磁盘标识符为 0xe7e673ce 的新 DOS 磁盘标签。命令(输入 m 获取帮助):p # print,查看当前硬盘信息,大小:1G
Disk /dev/sdc:1 GiB,1073741824 字节,2097152 个扇区
磁盘型号:VMware Virtual S
单元:扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0xe7e673ce命令(输入 m 获取帮助):n # new,新建分区
分区类型p 主分区 (0 primary, 0 extended, 4 free)e 扩展分区 (逻辑分区容器)
选择 (默认 p): # 回车,默认选择主分区将使用默认回应 p。
分区号 (1-4, 默认 1): # 回车,默认选择分区号1
第一个扇区 (2048-2097151, 默认 2048): # 回车,默认选择扇区开头位置
最后一个扇区,+/-sectors 或 +size{K,M,G,T,P} (2048-2097151, 默认 2097151): +100M # 输入分区空间大小创建了一个新分区 1,类型为“Linux”,大小为 100 MiB。命令(输入 m 获取帮助):p
Disk /dev/sdc:1 GiB,1073741824 字节,2097152 个扇区
磁盘型号:VMware Virtual S
单元:扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0xe7e673ce设备 启动 起点 末尾 扇区 大小 Id 类型
/dev/sdc1 2048 206847 204800 100M 83 Linux
# 分区创建成功
3.2.3 创建扩展分区和逻辑分区
- 跟上面一样,注意逻辑分区号是从5开始的
命令(输入 m 获取帮助):n
分区类型p 主分区 (1 primary, 0 extended, 3 free)e 扩展分区 (逻辑分区容器)
选择 (默认 p):e
分区号 (2-4, 默认 2):
第一个扇区 (206848-2097151, 默认 206848):
最后一个扇区,+/-sectors 或 +size{K,M,G,T,P} (206848-2097151, 默认 2097151): 创建了一个新分区 2,类型为“Extended”,大小为 923 MiB。命令(输入 m 获取帮助):p
Disk /dev/sdc:1 GiB,1073741824 字节,2097152 个扇区
磁盘型号:VMware Virtual S
单元:扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0xe7e673ce设备 启动 起点 末尾 扇区 大小 Id 类型
/dev/sdc1 2048 206847 204800 100M 83 Linux
/dev/sdc2 206848 2097151 1890304 923M 5 扩展命令(输入 m 获取帮助):n
所有主分区的空间都在使用中。
添加逻辑分区 5
第一个扇区 (208896-2097151, 默认 208896):
最后一个扇区,+/-sectors 或 +size{K,M,G,T,P} (208896-2097151, 默认 2097151): +300M创建了一个新分区 5,类型为“Linux”,大小为 300 MiB。命令(输入 m 获取帮助):p
Disk /dev/sdc:1 GiB,1073741824 字节,2097152 个扇区
磁盘型号:VMware Virtual S
单元:扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0xe7e673ce设备 启动 起点 末尾 扇区 大小 Id 类型
/dev/sdc1 2048 206847 204800 100M 83 Linux
/dev/sdc2 206848 2097151 1890304 923M 5 扩展
/dev/sdc5 208896 823295 614400 300M 83 Linux
3.2.4 保存设置并退出
命令(输入 m 获取帮助):w
分区表已调整。
将调用 ioctl() 来重新读分区表。
正在同步磁盘。
- 查看下系统分区
[root@oldboy99-Kylin ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 100G 0 disk
├─sda1 8:1 0 1G 0 part /boot
└─sda2 8:2 0 99G 0 part ├─klas-root 253:0 0 65.1G 0 lvm /├─klas-swap 253:1 0 2.1G 0 lvm [SWAP]└─klas-backup 253:2 0 31.8G 0 lvm /backup
sdb 8:16 0 2.9T 0 disk
sdc 8:32 0 1G 0 disk
├─sdc1 8:33 0 100M 0 part
├─sdc2 8:34 0 1K 0 part
└─sdc5 8:37 0 300M 0 part
sr0 11:0 1 4.3G 0 rom
*************************************************
[root@oldboy99-Kylin ~]# ll /dev/sdc*
brw-rw---- 1 root disk 8, 32 5月 19 19:56 /dev/sdc
brw-rw---- 1 root disk 8, 33 5月 19 19:56 /dev/sdc1
brw-rw---- 1 root disk 8, 34 5月 19 19:56 /dev/sdc2
brw-rw---- 1 root disk 8, 37 5月 19 19:56 /dev/sdc5
- 很明显的看到刚刚创建的分区sdc1、2、5
3.3 删除分区
# 选择该硬盘进行分区配置
[root@oldboy99-Kylin ~]# fdisk /dev/sdc欢迎使用 fdisk (util-linux 2.35.2)。
更改将停留在内存中,直到您决定将更改写入磁盘。
使用写入命令前请三思。命令(输入 m 获取帮助):p # 查看当前分区情况
Disk /dev/sdc:1 GiB,1073741824 字节,2097152 个扇区
磁盘型号:VMware Virtual S
单元:扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0xe7e673ce设备 启动 起点 末尾 扇区 大小 Id 类型
/dev/sdc1 2048 206847 204800 100M 83 Linux
/dev/sdc2 206848 2097151 1890304 923M 5 扩展
/dev/sdc5 208896 823295 614400 300M 83 Linux命令(输入 m 获取帮助):d # 有三个分区,默认先删除逻辑分区
分区号 (1,2,5, 默认 5): 分区 5 已删除。命令(输入 m 获取帮助):d
分区号 (1,2, 默认 2): 分区 2 已删除。命令(输入 m 获取帮助):d
已选择分区 1
分区 1 已删除。命令(输入 m 获取帮助):p # 查看下没有分区了
Disk /dev/sdc:1 GiB,1073741824 字节,2097152 个扇区
磁盘型号:VMware Virtual S
单元:扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0xe7e673ce命令(输入 m 获取帮助):w # 记得保存当前配置
分区表已调整。
将调用 ioctl() 来重新读分区表。
正在同步磁盘。
# 查看下硬盘分区情况
[root@oldboy99-Kylin ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 100G 0 disk
├─sda1 8:1 0 1G 0 part /boot
└─sda2 8:2 0 99G 0 part ├─klas-root 253:0 0 65.1G 0 lvm /├─klas-swap 253:1 0 2.1G 0 lvm [SWAP]└─klas-backup 253:2 0 31.8G 0 lvm /backup
sdb 8:16 0 2.9T 0 disk
sdc 8:32 0 1G 0 disk
sr0 11:0 1 4.3G 0 rom

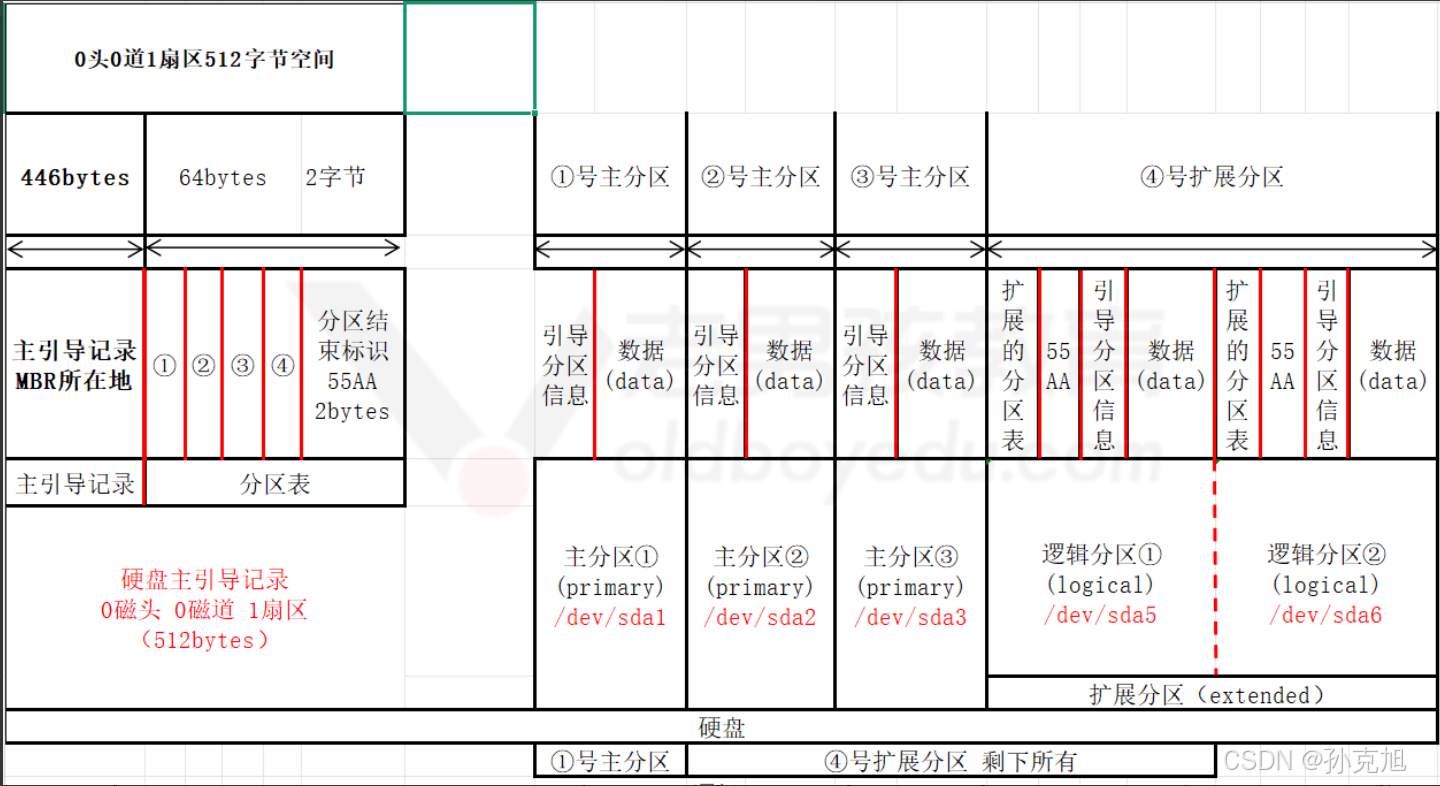

3.4 mbr磁盘分区知识
- 主分区,最多4个;
- 扩展分区无法直接使用,需要在扩展分区中创建逻辑分区;
- 磁盘分区存放在磁盘的开头:0头0道1扇区(机械硬盘)
- 1扇区大小:512字节
4. 分区格式化
- 格式化,为分区创建文件系统
- 不同的文件系统存放的文件格式不同
- 红帽系列:xfs
- Ubuntu/Debian:ext4
- 格式化命令:mkfs(make filesystem)
- 生产环境中,一个硬盘创建一个分区使用即可
4.1 创建分区
[root@oldboy99-Kylin ~]# fdisk /dev/sdc欢迎使用 fdisk (util-linux 2.35.2)。
更改将停留在内存中,直到您决定将更改写入磁盘。
使用写入命令前请三思。命令(输入 m 获取帮助):p
Disk /dev/sdc:1 GiB,1073741824 字节,2097152 个扇区
磁盘型号:VMware Virtual S
单元:扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0xe7e673ce命令(输入 m 获取帮助):n
分区类型p 主分区 (0 primary, 0 extended, 4 free)e 扩展分区 (逻辑分区容器)
选择 (默认 p):将使用默认回应 p。
分区号 (1-4, 默认 1):
第一个扇区 (2048-2097151, 默认 2048):
最后一个扇区,+/-sectors 或 +size{K,M,G,T,P} (2048-2097151, 默认 2097151): 创建了一个新分区 1,类型为“Linux”,大小为 1023 MiB。命令(输入 m 获取帮助):p
Disk /dev/sdc:1 GiB,1073741824 字节,2097152 个扇区
磁盘型号:VMware Virtual S
单元:扇区 / 1 * 512 = 512 字节
扇区大小(逻辑/物理):512 字节 / 512 字节
I/O 大小(最小/最佳):512 字节 / 512 字节
磁盘标签类型:dos
磁盘标识符:0xe7e673ce设备 启动 起点 末尾 扇区 大小 Id 类型
/dev/sdc1 2048 2097151 2095104 1023M 83 Linux命令(输入 m 获取帮助):w
分区表已调整。
将调用 ioctl() 来重新读分区表。
正在同步磁盘。[root@oldboy99-Kylin ~]# lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
sda 8:0 0 100G 0 disk
├─sda1 8:1 0 1G 0 part /boot
└─sda2 8:2 0 99G 0 part ├─klas-root 253:0 0 65.1G 0 lvm /├─klas-swap 253:1 0 2.1G 0 lvm [SWAP]└─klas-backup 253:2 0 31.8G 0 lvm /backup
sdb 8:16 0 2.9T 0 disk
sdc 8:32 0 1G 0 disk
└─sdc1 8:33 0 1023M 0 part
sr0 11:0 1 4.3G 0 rom
4.2 格式化文件系统:xfs
- blkid:查看分区的元数据,uuid和文件系统类型、block大小
# 注意分区名字不要写错
[root@oldboy99-Kylin ~]# mkfs.xfs /dev/sdc1
meta-data=/dev/sdc1 isize=512 agcount=4, agsize=65472 blks= sectsz=512 attr=2, projid32bit=1= crc=1 finobt=1, sparse=1, rmapbt=0= reflink=1
data = bsize=4096 blocks=261888, imaxpct=25= sunit=0 swidth=0 blks
naming =version 2 bsize=4096 ascii-ci=0, ftype=1
log =internal log bsize=4096 blocks=1566, version=2= sectsz=512 sunit=0 blks, lazy-count=1
realtime =none extsz=4096 blocks=0, rtextents=0
# 查看该分区的信息
[root@oldboy99-Kylin ~]# blkid |grep '/dev/sdc1'
/dev/sdc1: UUID="b503e9fc-21f4-4ab3-9c2f-72508091eb2f" BLOCK_SIZE="512" TYPE="xfs" PARTUUID="e7e673ce-01"
5. 挂载
- 要想使用分区,必须挂载到某个空目录下
5.1 临时挂载
- mount:挂载命令
- df -hT:查看文件系统以及挂载点
[root@oldboy99-Kylin ~]# mount /dev/sdc1 /mnt/
[root@oldboy99-Kylin ~]# df -hT
文件系统 类型 容量 已用 可用 已用% 挂载点
devtmpfs devtmpfs 453M 0 453M 0% /dev
tmpfs tmpfs 475M 0 475M 0% /dev/shm
tmpfs tmpfs 475M 6.9M 468M 2% /run
tmpfs tmpfs 475M 0 475M 0% /sys/fs/cgroup
/dev/mapper/klas-root xfs 66G 8.8G 57G 14% /
tmpfs tmpfs 475M 0 475M 0% /tmp
/dev/mapper/klas-backup xfs 32G 260M 32G 1% /backup
/dev/sda1 xfs 1014M 202M 813M 20% /boot
tmpfs tmpfs 95M 0 95M 0% /run/user/0
/dev/sdc1 xfs 1017M 40M 978M 4% /mnt
- 临时挂载在重启系统后失效
- umount:卸载文件系统
- -lf:强制卸载
[root@oldboy99-Kylin ~]# umount /mnt
[root@oldboy99-Kylin ~]# df -hT
文件系统 类型 容量 已用 可用 已用% 挂载点
devtmpfs devtmpfs 453M 0 453M 0% /dev
tmpfs tmpfs 475M 0 475M 0% /dev/shm
tmpfs tmpfs 475M 6.9M 468M 2% /run
tmpfs tmpfs 475M 0 475M 0% /sys/fs/cgroup
/dev/mapper/klas-root xfs 66G 8.8G 57G 14% /
tmpfs tmpfs 475M 0 475M 0% /tmp
/dev/mapper/klas-backup xfs 32G 260M 32G 1% /backup
/dev/sda1 xfs 1014M 202M 813M 20% /boot
tmpfs tmpfs 95M 0 95M 0% /run/user/0
5.2 永久挂载
- 方法一:/etc/fstab,开机自动挂载的配置文件,推荐使用。
- 方法二:/etc/rc.local,开机自动运行指定命令的配置文件,将挂载命令写入该文件即可,但是不推荐。

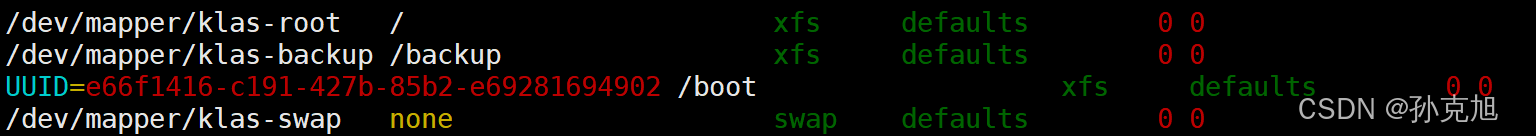

5.2.1 fstab文件
- 第一列:文件系统名称/文件系统UUID
- 第二列:挂载的目录
- 第三列:文件系统类型
- 第四列:挂载选项,默认就行(defaults),注意最后有个s
- 第五列:是否进行备份(dump指令),默认关闭
- 第六列:是否进行开机检查(硬盘),默认不检查
5.2.2 写入配置文件
/dev/sdc1 /app/data xfs defaults 0 0
- 重启检查下
[root@oldboy99-Kylin ~]# df -hT
文件系统 类型 容量 已用 可用 已用% 挂载点
……
/dev/sdc1 xfs 1017M 40M 978M 4% /app/data
……
6. mbr和gpt
磁盘分区表 | 相同点 | 不同点 | 命令 |
---|---|---|---|
mbr(Master Boot Record)主引导记录 | 引导系统启动,存放磁盘分区信息 | 主分区、拓展分区、逻辑分区; 支持硬盘空间小于2Tb | fdisk/parted |
gpt(GUID Partition Table)GUID分区表 | 引导系统启动,存放磁盘分区信息 | 主分区无限个; 支持2Tb以上的硬盘 | gdisk/parted |
- gdisk和fdisk的使用方式基本相同
6.1 parted命令
- 该命令非常危险,会对硬盘分区直接操作;
- 一定要注意此时修改的硬盘或分区是否正确
# 对大容量硬盘分区
[root@oldboy99-Kylin ~]# parted /dev/sdb
GNU Parted 3.3
使用 /dev/sdb
欢迎使用 GNU Parted!输入 'help' 来查看命令列表。
(parted) mktable gpt # 创建分区表
警告: 现有 /dev/sdb 上的磁盘卷标将被销毁,而所有在这个磁盘上的数据将会丢失。您要继续吗?
是/Yes/否/No? y
(parted) p # 查看分区情况
型号:VMware, VMware Virtual S (scsi)
磁盘 /dev/sdb:3221GB
扇区大小 (逻辑/物理):512B/512B
分区表:gpt
磁盘标志:编号 起始点 结束点 大小 文件系统 名称 标志(parted) mkpart primary 0 100g # 创建主分区,100g的空间
警告: The resulting partition is not properly aligned for best performance: 34s % 2048s != 0s
忽略/Ignore/放弃/Cancel? i # 解释:生成的分区未正确对齐以获得最佳性能
(parted) p
型号:VMware, VMware Virtual S (scsi)
磁盘 /dev/sdb:3221GB
扇区大小 (逻辑/物理):512B/512B
分区表:gpt
磁盘标志:编号 起始点 结束点 大小 文件系统 名称 标志1 17.4kB 100GB 100GB primary(parted) rm 1 # 删除该分区,指定分区编号
(parted) p
型号:VMware, VMware Virtual S (scsi)
磁盘 /dev/sdb:3221GB
扇区大小 (逻辑/物理):512B/512B
分区表:gpt
磁盘标志:编号 起始点 结束点 大小 文件系统 名称 标志(parted) q
信息: 你可能需要 /etc/fstab。
7. raid
- 独立磁盘冗余阵列,为物理服务器管理硬盘
- 目标/特点:
- 获取更多的容量、获取更多的冗余(更高的安全性)、获取更高的性能
- raid管理这些硬盘的方式:raid级别
raid级别 | 最少需要的硬盘数量 | 安全冗余 | 可用容量 | 性能 | 使用场景 | 举例 |
---|---|---|---|---|---|---|
raid 0 | 1/2 | 几乎没有 | 所有硬盘容量总和 | 读写最快 | 不要求安全,只要求速度 | 数据库从库、 存储从库、 web服务器 |
raid 1 | 2 | 100% | 所有硬盘容量总和的一半 | 写入速度慢,读取较快 | 只追求安全性,不要求读取速度 | 系统盘、监控服务器 |

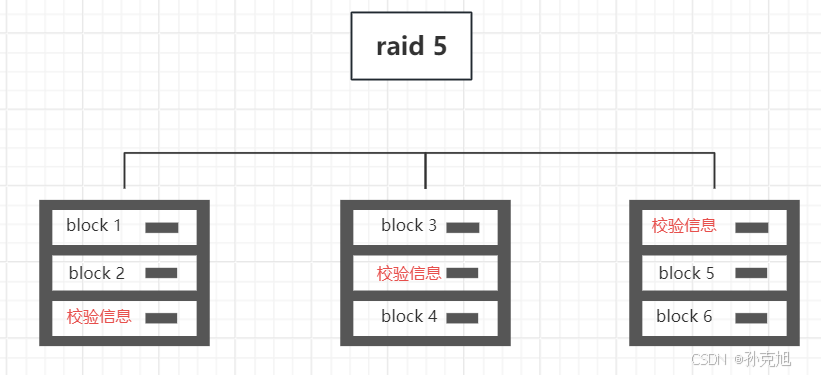

raid 5 | 3 | 最多允许1块硬盘损坏 | 损失一块盘的容量 | 写入性能不好,读取速度较快 | 对于速度、安全性要求不高 | 普遍数据库、 存储访问量不高的存储服务 |

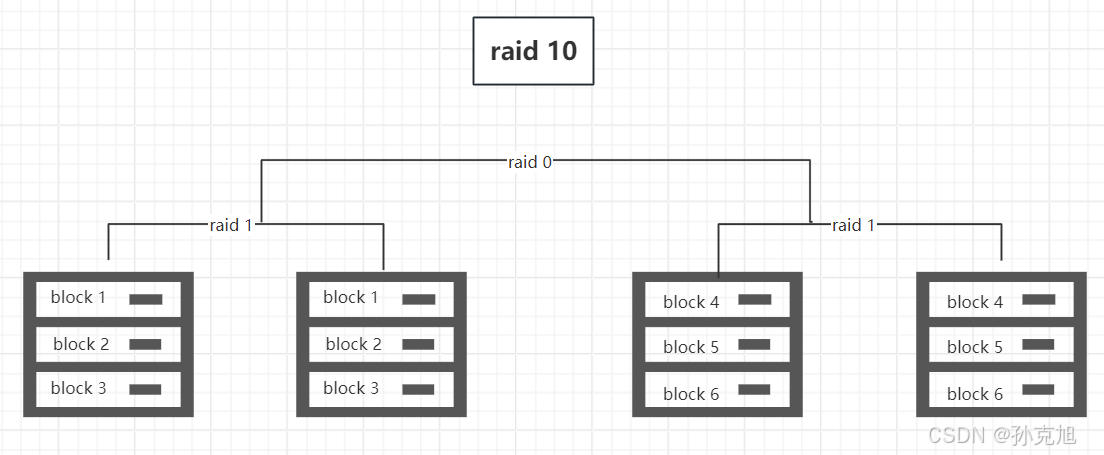

raid 10 | 4 | 可以损坏一半 | 所有硬盘容量总和的一半 | 读写很快 | 对于读写、安全性要求都很高 | 高并发或高访问量的数据库主库 |

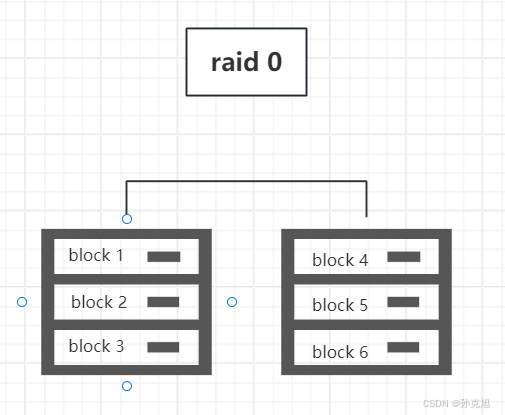

7.1 raid 0
- RAID 0是一种非常简单的的方式,它将多块磁盘组合在一起形成一个大容量的存储。

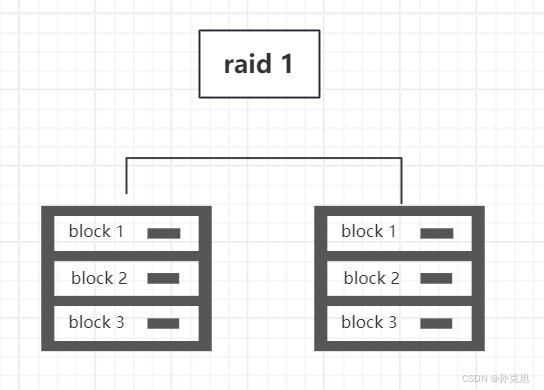

7.2 raid 1
- RAID1是磁盘阵列中单位成本最高的一种方式。因为它的原理是在往磁盘写数据的时候,将同一份数据无差别的写两份到磁盘,分别写到工作磁盘和镜像磁盘,那么它的实际空间使用率只有50%了,两块磁盘当做一块用,这是一种比较昂贵的方案。
7.3 raid 5
- RAID5是一种将存储性能、数据安全、存储成本兼顾的一种方案。
- RAID5模式把校验码信息分布到各个磁盘上,一旦某一块磁盘损坏了,就可以用剩下的数据和对应的奇偶校验码信息去恢复损坏的数据。
7.4 raid 10
- RAID10兼备了RAID1和RAID0的优点。首先基于RAID1模式将磁盘分为2份,当要写入数据的时候,将所有的数据在两份磁盘上同时写入,相当于写了双份数据,起到了数据保障的作用。且在每一份磁盘上又会基于RAID0技术将数据分为N份并发的读写,这样也保障了数据的效率。
8. 踩坑记录
8.1 开机进入紧急模式
- 原因:编写/etc/fstab文件有误
- 输入root密码进入系统,修改文件即可。
9. 思维导图
【金山文档】 思维导图 https://www.kdocs.cn/l/co3I7PtpTYQX
