【计网】 ARP地址解析协议 [工作过程]

第1次ARP请求

源IP：

209.0.0.5

目的IP：

209.0.0.1

源MAC：

0000.CD15.AD18

目的MAC：

0000.0000.000

封装ARP请求的MAC帧

源MAC：

0000.CD15.AD18

目的MAC：

FFFF.FFFF.FFFF

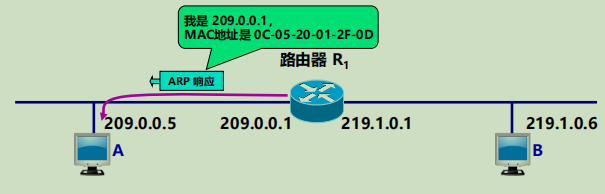

第1次ARP响应

源IP：

209.0.0.1

目的IP：

209.0.0.5

源MAC：

0C05.2001.2F0D

目的MAC：

0000.CD15.AD18

封装ARP响应的MAC帧

源MAC：

0C05.2001.2F0D

目的MAC：

0000.CD15.AD18

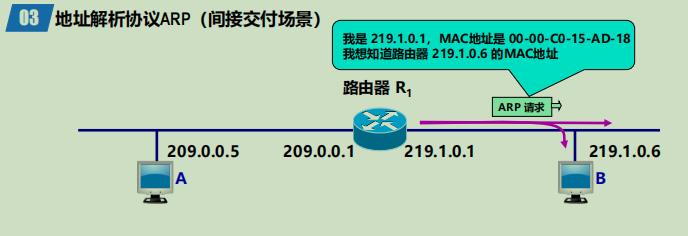

第2次ARP请求

源IP：

219.1.0.1

目的IP：

219.1.0.6

源MAC：

0000.CD15.AD18

目的MAC：

0000.0000.0000

封装ARP请求的MAC帧

源MAC：

0000.CD15.AD18

目的MAC：

FFFF.FFFF.FFFF

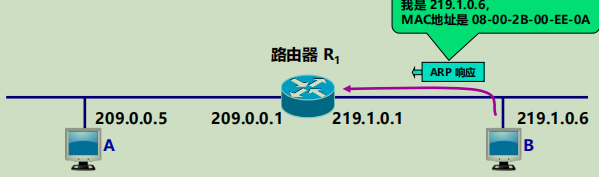

第2次ARP响应

源IP：

219.1.0.6

目的IP：

219.1.0.1

源MAC：

0800.2B00.EE0A

目的MAC：

0000.CD15.AD18

封装ARP响应的MAC帧

源MAC：

0800.2B00.EE0A

目的MAC：

0000.CD15.AD18
