【C++ Qt】布局管理器

news 2025/5/18 6:02:17

每日激励：“不设限和自我肯定的心态：I can do all things。 — Stephen Curry”

🤔绪论：
在Qt开发中，界面布局的合理设计是提升用户体验的关键。早期，开发者常采用绝对定位的方式摆放控件，即通过计算坐标并使用setGeometry或move方法逐一定位。然而，这种方法不仅复杂且不精确，难以适应窗口大小的变化，尤其在界面内容繁杂时，计算难度显著增加。
为解决这一问题，Qt引入了布局管理器机制，通过QVBoxLayout（垂直布局）、QHBoxLayout（水平布局）、QGridLayout（网格布局）和QFormLayout（表单布局）等工具，实现了控件的自动排列与窗口大小的自适应调整。布局管理器不仅简化了界面设计流程，还提高了布局的灵活性和可维护性，成为Qt开发中不可或缺的一部分。本文将详细介绍这些布局管理器的使用方法与技巧，助力开发者高效构建Qt界面。
————————
早关注不迷路🎠，话不多说安全带系好，发车啦（建议电脑🖥️观看）。

🐱‍🐉布局管理器

之前使⽤ Qt 在界⾯上创建的控件, 都是通过 “绝对定位” 的⽅式来设定的。也就是每个控件所在的位置, 都需要计算坐标, 最终通过 setGeometry 或者 move ⽅式摆放过去。这种方式虽然不错，但这种设定⽅式其实并不⽅便

手动布局非常复杂，而且不精确、并且无法对窗口的大小自适应
尤其是界⾯如果内容⽐较多, 不好计算
⽽且⼀个窗⼝⼤⼩往往是可以调整的, 按照绝对定位的⽅式, 也⽆法⾃适应窗⼝⼤⼩。
因此 Qt 引⼊ “布局管理器” (Layout) 机制, 来解决上述问题.

当然，布局管理器并非 Qt 独有。其他的 GUI 开发框架，像 Android，前端等也有类似的机制。

Qt中提供了很多种布局管理器

垂直布局
水平布局
网格布局（行列）
表单布局

⛰️垂直布局 QVBoxLayout

使⽤ QVBoxLayout 表⽰垂直的布局管理器（V 就是 vertical 的缩写）

核⼼属性🎈

属性	说明
layoutLeftMargin	左侧边距
layoutRightMargin	右侧边距
layoutTopMargin	上⽅边距
layoutBottomMargin	下⽅边距
layoutSpacing	相邻元素之间的间距

实操1📄

目的：创建3个按钮，使用垂直布局管理器管理起来
创建三个按钮通过构造填写文本（布局管理器作为父元素，后续只需通过该布局管理器进行添加操作即可）
创建布局管理器对象
将三个按钮添加布局管理器中（addWidget）这样三个按钮以及布局管理都是在对象树上的
将布局管理器设置到窗口上（setLayout）

#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QVBoxLayout>Widget::Widget(QWidget *parent): QWidget(parent), ui(new Ui::Widget)
{ui->setupUi(this);//创建三个按钮QPushButton* b1 = new QPushButton("按钮1");QPushButton* b2 = new QPushButton("按钮2");QPushButton* b3 = new QPushButton("按钮3");QVBoxLayout* layout = new QVBoxLayout();layout->addWidget(b1);layout->addWidget(b2);layout->addWidget(b3);this->setLayout(layout);
}Widget::~Widget()
{delete ui;
}

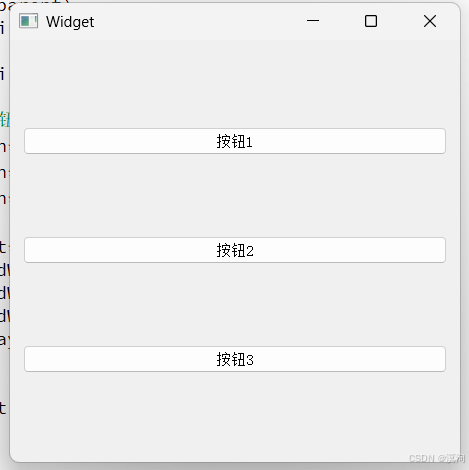

此时拖拽窗口，按钮就会自适应窗口
在这里插入图片描述

水🌊平布局 QHBoxLayout

使⽤ QHBoxLayout 表⽰垂直的布局管理器（H 是 horizontal 的缩写）

核⼼属性 🎈
(和 QVBoxLayout 属性是⼀致的)

属性	说明
layoutLeftMargin	左侧边距
layoutRightMargin	右侧边距
layoutTopMargin	上⽅边距
layoutBottomMargin	下⽅边距
layoutSpacing	相邻元素之间的间距

实操1📄

创建出三个按钮，按钮1/2/3
创建QHBoxLayout对象
将按钮添加到layout中（addWidget）
再将layout设置到this上（setLayout）
还能通过layoutLeftMargin…等设置边距

#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QVBoxLayout>Widget::Widget(QWidget *parent): QWidget(parent), ui(new Ui::Widget)
{ui->setupUi(this);//    //创建三个按钮
//    QPushButton* b1 = new QPushButton("按钮1");
//    QPushButton* b2 = new QPushButton("按钮2");
//    QPushButton* b3 = new QPushButton("按钮3");//    QVBoxLayout* layout = new QVBoxLayout();
//    layout->addWidget(b1);
//    layout->addWidget(b2);
//    layout->addWidget(b3);
//    this->setLayout(layout);QPushButton* b1 = new QPushButton("按钮1");QPushButton* b2 = new QPushButton("按钮2");QPushButton* b3 = new QPushButton("按钮3");//创建一个v布局管理器QHBoxLayout* layout = new QHBoxLayout();//将按钮添加到布局管理器中layout->addWidget(b1);layout->addWidget(b2);layout->addWidget(b3);setLayout(layout);layout->setMargin(200);//边距layout->setSpacing(50);//内部控件见的距离
}Widget::~Widget()
{delete ui;
}

实操2 🗒️

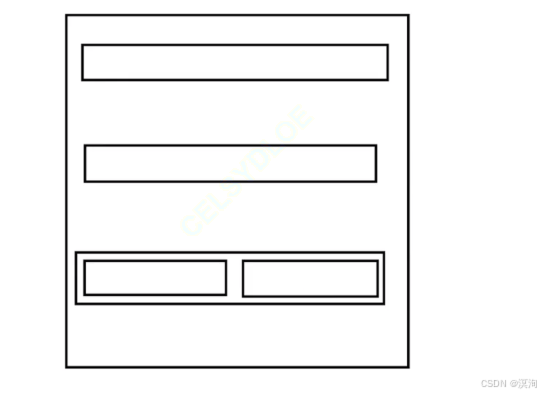

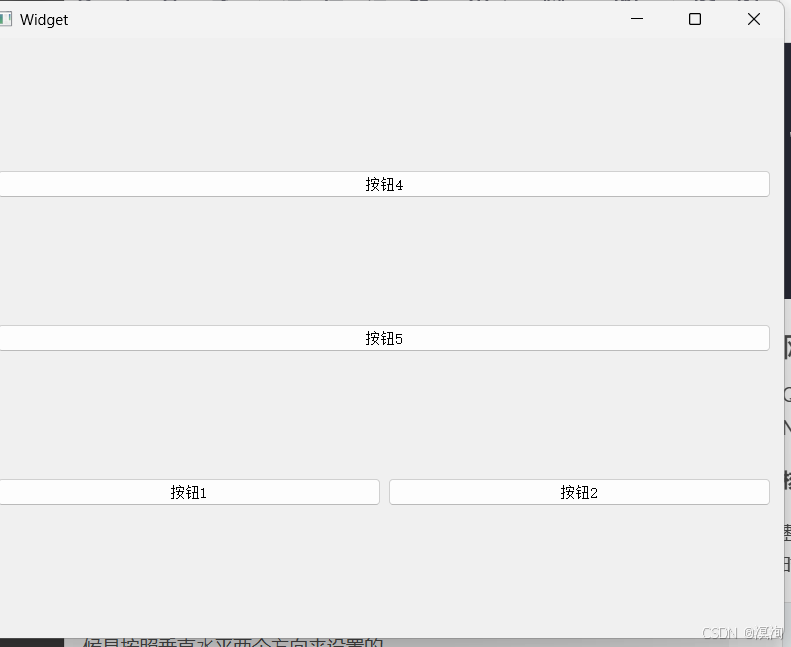

布局管理器之间，也能嵌套布局管理器（如下图：垂直布局内部嵌套水平布局）：
在这里插入图片描述

创建垂直布局管理器 QVBoxLayout对象
设置到窗口里面：setLayout
添加两个按钮进去addWidget
创建一个水平的布局管理
1. 也添加两个按钮进去
把水平布局管理器添加到垂直布局管理器内部（addLayout）

#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QVBoxLayout>Widget::Widget(QWidget *parent): QWidget(parent), ui(new Ui::Widget)
{ui->setupUi(this);//    //创建三个按钮
//    QPushButton* b1 = new QPushButton("按钮1");
//    QPushButton* b2 = new QPushButton("按钮2");
//    QPushButton* b3 = new QPushButton("按钮3");QVBoxLayout* vLayout = new QVBoxLayout();this->setLayout(vLayout);QPushButton* b1 = new QPushButton("按钮1");QPushButton* b2 = new QPushButton("按钮2");//创建一个v布局管理器QHBoxLayout* hLayout = new QHBoxLayout();//将按钮添加到布局管理器中hLayout->addWidget(b1);hLayout->addWidget(b2);QPushButton* b4 = new QPushButton("按钮4");QPushButton* b5 = new QPushButton("按钮5");vLayout->addWidget(b4);vLayout->addWidget(b5);vLayout->addLayout(hLayout);
}Widget::~Widget()
{delete ui;
}

在这里插入图片描述

🏁⽹格布局 QGridLayout

Qt 中还提供了 QGridLayout ⽤来实现⽹格布局的效果。可以达到 M * N 的这种⽹格的效果

核⼼属性🎈

整体和 QVBoxLayout 以及 QHBoxLayout 相似. 但是设置 spacing 的时候是按照垂直⽔平两个⽅向来设置的

属性	说明
layoutLeftMargin	左侧边距
layoutRightMargin	右侧边距
layoutTopMargin	上⽅边距
layoutBottomMargin	下⽅边距
layoutHorizontalSpacing	相邻元素之间⽔平⽅向的间距
layoutVerticalSpacing	相邻元素之间垂直⽅向的间距
layoutRowStretch	⾏⽅向的拉伸系数
layoutColumnStretch	列⽅向的拉伸系数

实操1 🗒️

创建4个按钮按钮1/2/3/4
创建一个QGridLayout网格布局对象
添加将按钮添加进去addWidget，其中传递过程中还需要设置行、列
将网格布局管理器设置到窗口中 setLayout
因为是行列的添加按钮的位置，所以可以随意的放到网格中

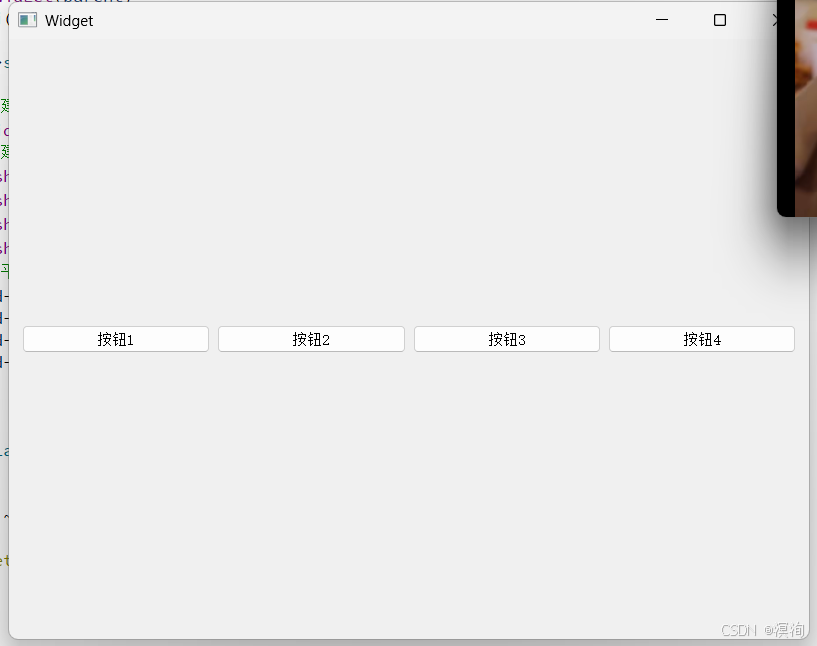

1. 将4个按钮都放到同一行（就相当于水平布局）

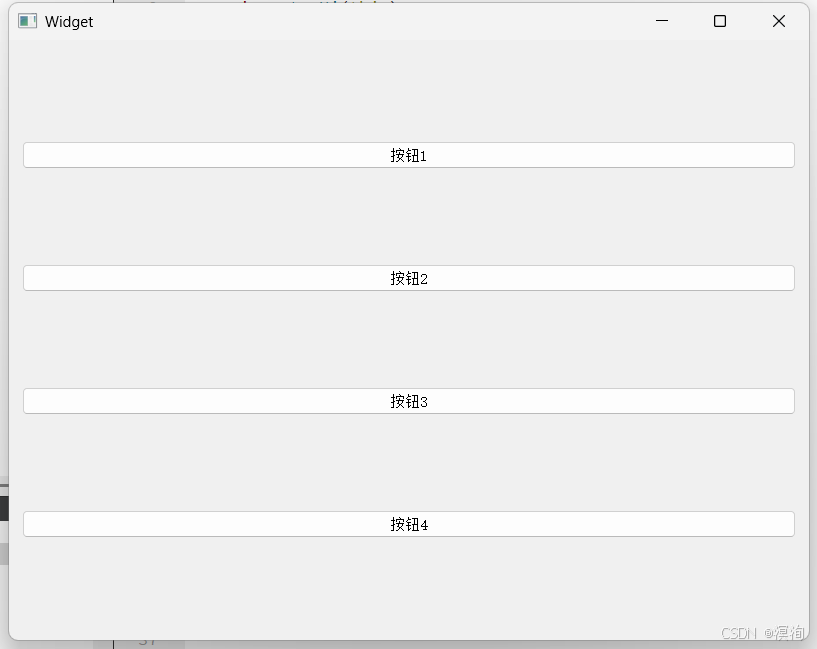

2. 同理放到同一列（就相当于垂直布局）

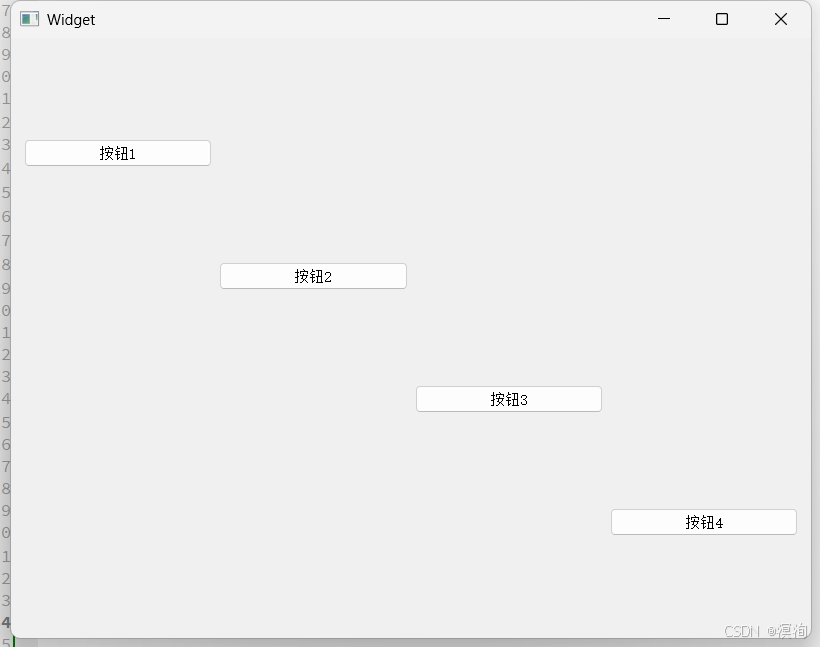

3. 甚至也还可以斜着布局
任意调整⾏列, 即可看到不同的效果 ，但注意的是如果设置的是⼀个很⼤的值, 但是这个值和上⼀个值之间并没有其他的元素，那么并不会在中间腾出额外的空间
此处设置的行数和列数，只是用来决定控件之间的相对位置，谁先谁后

#include "widget.h"
#include "ui_widget.h"
#include <QGridLayout>
#include <QPushButton>
Widget::Widget(QWidget *parent): QWidget(parent), ui(new Ui::Widget)
{ui->setupUi(this);//创建GridLayout布局管理器QGridLayout* grid = new QGridLayout();//创建4按按钮QPushButton* b1 = new QPushButton("按钮1");QPushButton* b2 = new QPushButton("按钮2");QPushButton* b3 = new QPushButton("按钮3");QPushButton* b4 = new QPushButton("按钮4");//水平布局
//    grid->addWidget(b1,0,0);
//    grid->addWidget(b2,0,1);
//    grid->addWidget(b3,0,2);
//    grid->addWidget(b4,0,3);//    //垂直布局
//    grid->addWidget(b1,0,0);
//    grid->addWidget(b2,1,0);
//    grid->addWidget(b3,2,0);
//    grid->addWidget(b4,3,0);//斜着布局grid->addWidget(b1,0,0);grid->addWidget(b2,1,1);grid->addWidget(b3,2,2);grid->addWidget(b4,3,300);setLayout(grid);
}Widget::~Widget()
{delete ui;
}

了解下拉伸系数🍜：

刚刚创建的布局管理器，里面控件的尺寸都是均等的
当需要创建出尺寸不同的是，就可以设置拉伸系数
拉伸系数就相当于设置控件之间尺寸的比例

实操：

在这里插入图片描述

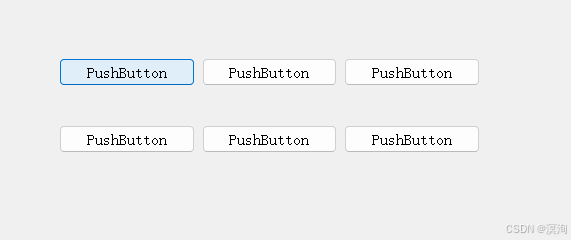

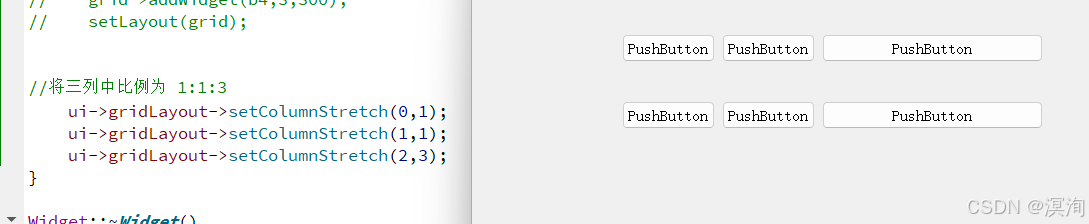

创建 6个按钮1 ~ 6，使用网格布局 2 * 3 的方式排列（ui拖拽）
在设置水平拉伸系数

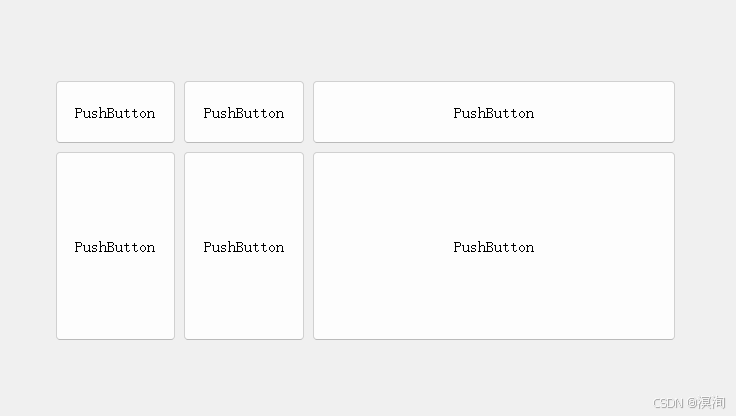

setColumnStretch：按照1:1:2的比例进行放置

当拉伸系数设为设为0，就不参与拉伸，那么按钮的大小就是固定值

设置垂直⛰️拉伸系数的问题

当我们设置垂直拉伸系数，发现其实并没有效果
这是因为QSizePolicy的限制（默认是Ignored的）：

QSizePolicy::Ignored : 忽略控件的尺⼨，不对布局产⽣影响
QSizePolicy::Minimum : 控件的最⼩尺⼨为固定值，布局时不会超过该值。
QSizePolicy::Maximum : 控件的最⼤尺⼨为固定值，布局时不会⼩于该值。
QSizePolicy::Preferred : 控件的理想尺⼨为固定值，布局时会尽量接近该值。
QSizePolicy::Expanding : 控件的尺⼨可以根据空间调整，尽可能占据更多空间。
QSizePolicy::Shrinking : 控件的尺⼨可以根据空间调整，尽可能缩⼩以适应空间

所以按钮设置 setSizePolicy 的尺⼨策略为 QSizePolicy::Expanding，让其可以拉伸展开（需要同时设置垂直和水平）

这样就能完成垂直的策略

//将三列中比例为 1:1:3ui->gridLayout->setColumnStretch(0,1);ui->gridLayout->setColumnStretch(1,1);ui->gridLayout->setColumnStretch(2,3);//将行的比例为 1:3ui->gridLayout->setRowStretch(0,1);ui->gridLayout->setRowStretch(1,3);//设置策略ui->pushButton->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);//将行列的延展设置为自动扩展ui->pushButton_2->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);//将行列的延展设置为自动扩展ui->pushButton_3->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);//将行列的延展设置为自动扩展ui->pushButton_4->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);//将行列的延展设置为自动扩展ui->pushButton_5->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);//将行列的延展设置为自动扩展ui->pushButton_6->setSizePolicy(QSizePolicy::Expanding,QSizePolicy::Expanding);//将行列的延展设置为自动扩展

在这里插入图片描述

表⌚单布局 QFormLayout

类似一种填表，填调查问卷的样式，一般是 N 行 2 列

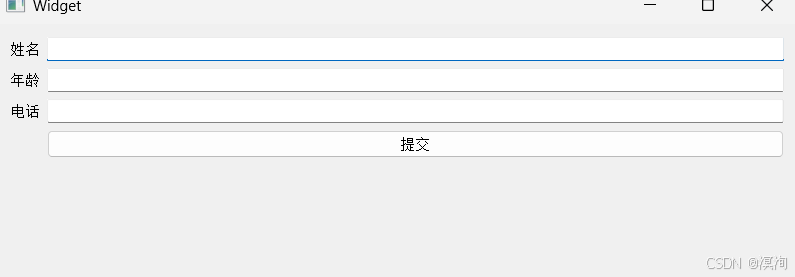

直接上实操：

设置3行2列的表单，并设置到窗口中
创建3个label，并作为第一列
创建3个输入框作为第二列
将上述控件添加到表单中addRow(Column1,Column2,...)（添加到行中）
创建一个提交按钮，并同样放到表单中

#include "widget.h"
#include "ui_widget.h"
#include <QPushButton>
#include <QLineEdit>
#include <QFormLayout>
#include <QLabel>
Widget::Widget(QWidget *parent): QWidget(parent), ui(new Ui::Widget)
{ui->setupUi(this);// 创建 layoutQFormLayout* layout = new QFormLayout();this->setLayout(layout);// 创建三个 labelQLabel* label1 = new QLabel("姓名");QLabel* label2 = new QLabel("年龄");QLabel* label3 = new QLabel("电话");// 创建三个 lineEditQLineEdit* lineEdit1 = new QLineEdit();QLineEdit* lineEdit2 = new QLineEdit();QLineEdit* lineEdit3 = new QLineEdit();// 创建⼀个提交按钮QPushButton* btn = new QPushButton("提交");// 把上述元素添加到 layout 中layout->addRow(label1, lineEdit1);layout->addRow(label2, lineEdit2);layout->addRow(label3, lineEdit3);layout->addRow(NULL, btn);
}Widget::~Widget()
{delete ui;
}

Spacer 空⽩🐏

使⽤布局管理器的时候, 可能需要在控件之间, 添加⼀段空⽩

就可以使⽤ QSpacerItem 来表⽰，通过添加这个控件来达到空白的效果

核⼼属性🎈：

属性	说明
width	宽度
height	⾼度
hData	⽔平⽅向的 sizePolicy • QSizePolicy::Ignored : 忽略控件的尺⼨，不对布局产⽣影响。 • QSizePolicy::Minimum : 控件的最⼩尺⼨为固定值，布局时不会超过该值。 • QSizePolicy::Maximum : 控件的最⼤尺⼨为固定值，布局时不会⼩于该值。 • QSizePolicy::Preferred : 控件的理想尺⼨为固定值，布局时会尽量接近该值。 • QSizePolicy::Expanding : 控件的尺⼨可以根据空间调整，尽可能占据更多空间。 • QSizePolicy::Shrinking : 控件的尺⼨可以根据空间调整，尽可能缩⼩以适应空间。
vData	垂直⽅向的 sizePolicy 选项同上

实操让两个按钮中间有一定的空白

创建QHBoxLayout，并设置到创建中
创建两个按钮，并添加到水平布局中

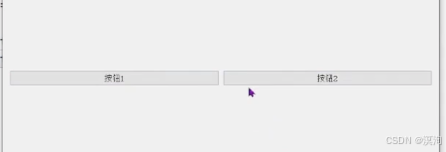

默认情况如下：
图按钮中间并没有空隙，现在想要让他空开一点：
1. 就可以使用 spacer 使两个按钮之间存在空白
2. 通过 addSpacerItem进行添加 spacer 控件
QSpacerItem构造的的时候设置宽高
通过添加空间的顺序确定spacer的位置

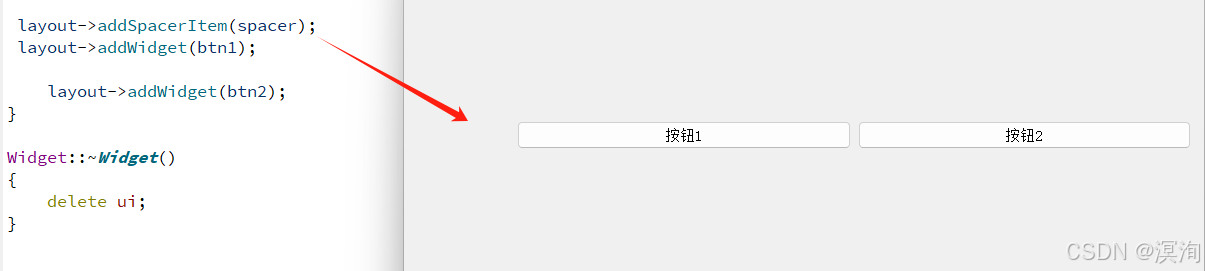

若放到前面则：
