AUTOSAR图解==＞AUTOSAR_RS_BSWModuleDescriptionTemplate

AUTOSAR 基本软件模块描述模板详解

目录

1. 概述
   1.1 模块描述模板的作用
   1.2 适用范围和目标
2. AUTOSAR基本软件模块描述架构
   2.1 架构概览
   2.2 关键组件分析
3. 模块描述类结构
   3.1 核心类定义
   3.2 类之间的关系
   3.3 配置参数分类
4. 模块配置流程
   4.1 配置生命周期
   4.2 参数验证与生成
5. 总结

---

1. 概述

1.1 模块描述模板的作用

AUTOSAR（AUTomotive Open System ARchitecture）是汽车电子软件标准化架构，其中基本软件（BSW）是整个架构的基础。BSW模块描述模板（BSW Module Description Template）是AUTOSAR标准中的关键组成部分，它定义了如何规范描述、配置和集成各种基本软件模块。

该模板的主要作用包括：

• 提供标准化接口，使不同供应商的模块可以无缝集成
• 确保模块配置的一致性和可重用性
• 定义模块间的依赖关系和调用链
• 支持自动化配置工具和代码生成

1.2 适用范围和目标

本文档基于AUTOSAR标准RS_BSWModuleDescriptionTemplate（文档ID: 086）进行分析，适用于：

• AUTOSAR经典平台架构
• 标准版本4.4.0及相关版本
• 基本软件模块的设计、开发和集成

模板的主要目标是确保BSW模块具有标准化的描述方式，使系统集成商能够了解模块功能、配置选项和接口，从而实现有效的集成和配置。

---

2. AUTOSAR基本软件模块描述架构

2.1 架构概览

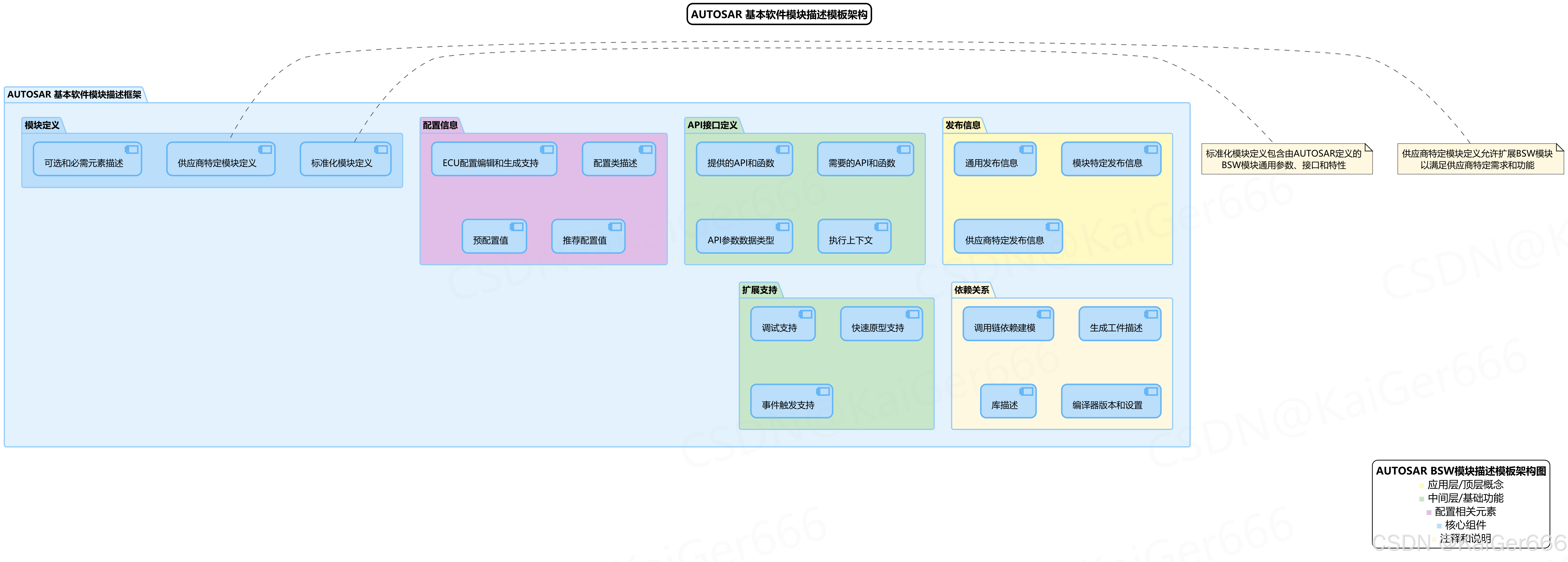

AUTOSAR BSW模块描述架构由多个相互关联的组件构成，它们共同定义了模块的功能、接口和配置方式。下图展示了BSW模块描述的整体架构：

2.1.1 架构组件说明

1. 发布信息：

   • 包含模块的基本标识和版本信息
   • 定义模块的供应商相关信息
   • 提供通用和特定的发布数据

2. API接口定义：

   • 描述模块提供和需要的API函数
   • 定义API参数的数据类型和方向
   • 规定API调用的执行上下文要求

3. 配置信息：

   • 支持ECU配置工具编辑和代码生成
   • 定义不同配置类的参数
   • 提供预配置和推荐配置值

4. 模块定义：

   • 包括标准化模块定义和供应商特定扩展
   • 区分必需和可选元素
   • 支持模块的可扩展性

5. 依赖关系：

   • 建模模块间的调用链依赖
   • 描述生成的工件和库
   • 定义编译器要求和设置

6. 扩展支持：

   • 提供调试功能支持
   • 支持快速原型开发
   • 实现事件触发机制

2.2 关键组件分析

2.2.1 标准化与供应商特定定义

BSW模块描述的一个核心特点是同时支持标准化定义和供应商特定扩展：

• 标准化模块定义是由AUTOSAR联盟规定的通用部分，确保跨供应商的兼容性
• 供应商特定定义允许模块实现者添加自己的特性和配置选项，但需明确标记

这种结构确保了基本兼容性的同时，也提供了必要的灵活性。

2.2.2 配置参数分类

配置参数根据确定时间分为三类：

• PRE_COMPILE：编译前确定的参数
• LINK_TIME：链接时确定的参数
• POST_BUILD：构建后可修改的参数

此外，还有一类特殊的PUBLISHED_INFORMATION参数，用于提供模块的描述性信息。

---

3. 模块描述类结构

3.1 核心类定义

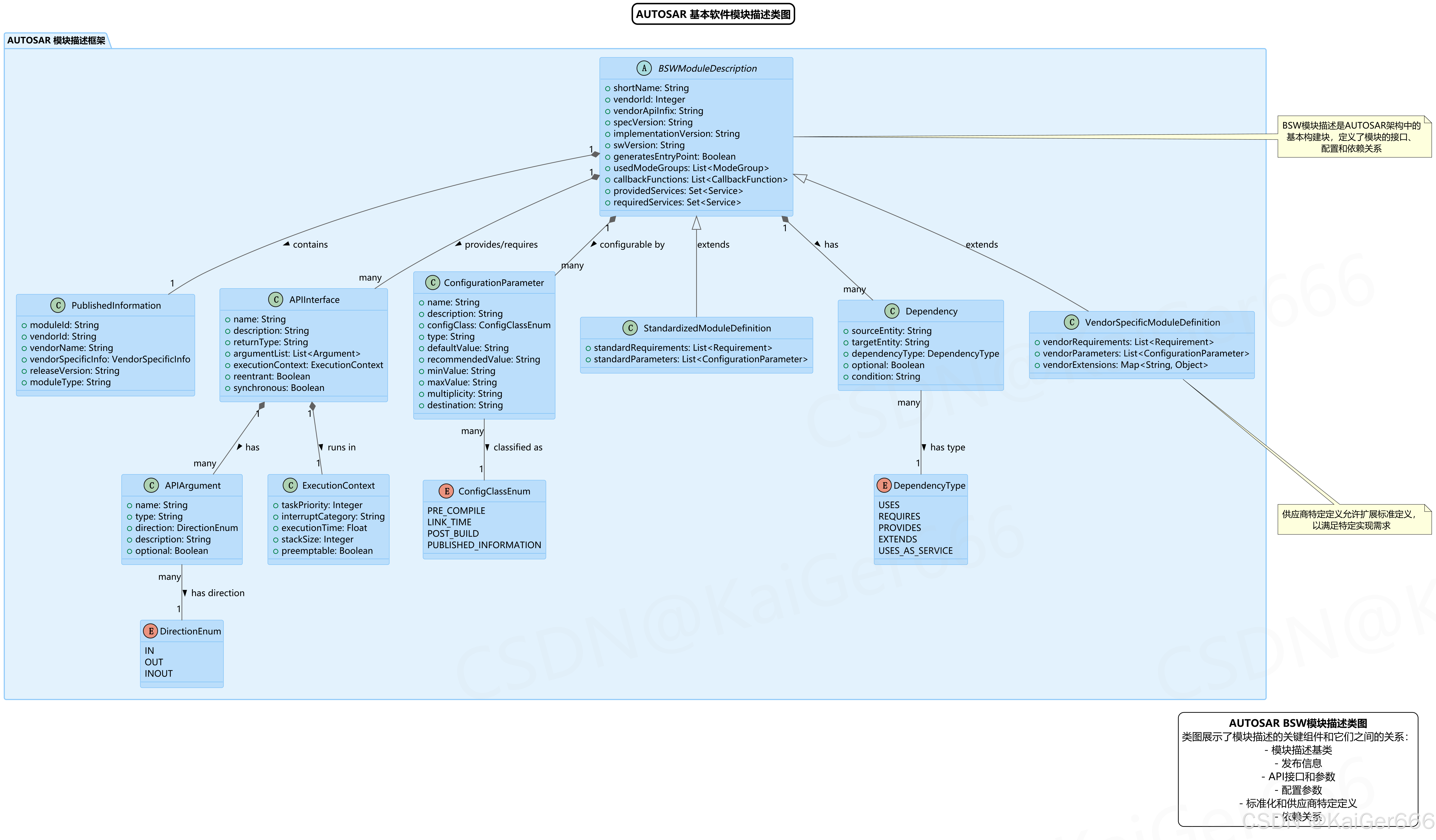

AUTOSAR BSW模块描述使用面向对象的方法进行建模，下图展示了主要类及其属性：

3.1.1 主要类说明

1. BSWModuleDescription：

   • 作为模块描述的基类
   • 包含模块标识、版本和基本属性
   • 定义服务提供和需求关系

2. PublishedInformation：

   • 保存模块发布相关的元数据
   • 记录供应商信息和发布版本
   • 提供模块类型和特性描述

3. APIInterface：

   • 定义API函数的特性和行为
   • 指定返回类型和参数列表
   • 描述执行上下文和重入特性

4. ConfigurationParameter：

   • 表示可配置的模块参数
   • 定义参数类型、默认值和取值范围
   • 指定配置类别和目标位置

3.2 类之间的关系

模块描述中的类之间存在多种关系：

• 组合关系：模块描述包含发布信息、API接口等
• 继承关系：标准化定义和供应商特定定义都继承自基本模块描述
• 关联关系：API接口关联执行上下文，参数关联数据类型

这些关系构成了一个完整的模型，用于描述BSW模块的全部特性和行为。

3.3 配置参数分类

配置参数使用枚举类型进行分类：

1. ConfigClassEnum：

   • PRE_COMPILE：编译前确定的静态参数
   • LINK_TIME：链接时确定的参数
   • POST_BUILD：运行时可变参数
   • PUBLISHED_INFORMATION：描述性信息

2. DirectionEnum：

   • IN：输入参数
   • OUT：输出参数
   • INOUT：既是输入又是输出的参数

3. DependencyType：

   • USES：使用关系
   • REQUIRES：需求关系
   • PROVIDES：提供关系
   • EXTENDS：扩展关系
   • USES_AS_SERVICE：作为服务使用

---

4. 模块配置流程

4.1 配置生命周期

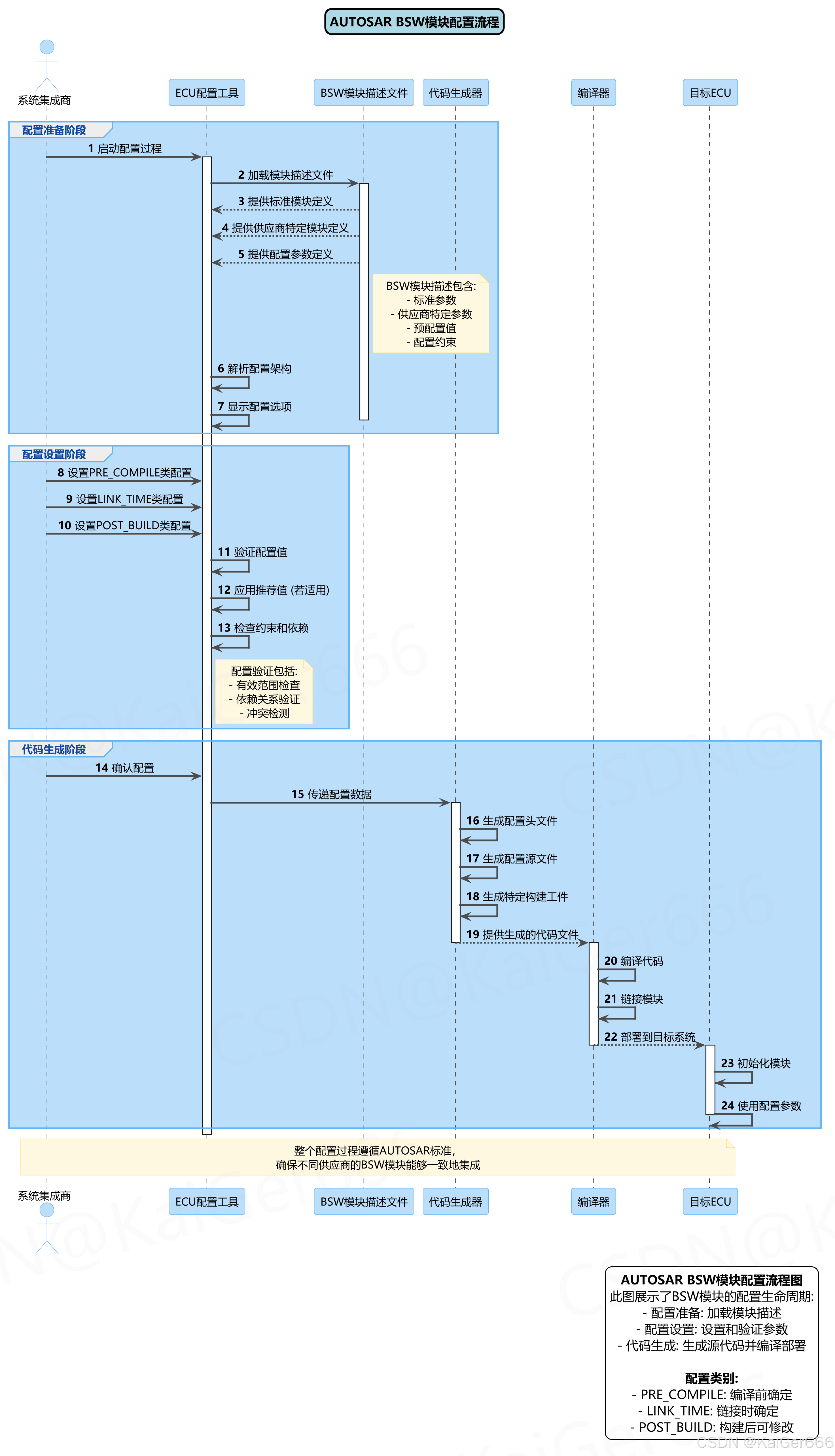

BSW模块的配置是一个结构化的过程，涉及多个步骤和工具。下图展示了完整的配置流程：

4.1.1 配置流程阶段

1. 配置准备阶段：

   • 系统集成商启动配置过程
   • ECU配置工具加载模块描述文件
   • 解析配置架构并显示配置选项

2. 配置设置阶段：

   • 设置不同类别的配置参数
   • 验证参数值并应用推荐值
   • 检查约束和依赖关系

3. 代码生成阶段：

   • 确认配置并传递给代码生成器
   • 生成配置头文件和源代码
   • 编译链接并部署到目标ECU

4.2 参数验证与生成

配置过程中，参数验证是确保系统正确功能的关键步骤：

• 有效范围检查：确保参数值在允许的范围内
• 依赖关系验证：检查相互依赖的参数是否一致
• 冲突检测：识别可能导致系统问题的参数组合

经过验证的配置将用于生成多种工件：

• 配置头文件（*.h）
• 配置源文件（*.c）
• 特定构建工件（如链接脚本）

这些生成的文件将被编译并集成到最终的ECU软件中。

---

5. 总结

AUTOSAR BSW模块描述模板是汽车软件标准化的重要组成部分，它通过以下方面提高了软件开发效率和质量：

• 标准化接口：确保不同供应商模块之间的兼容性
• 结构化配置：提供一致的配置框架和验证机制
• 明确的依赖关系：定义模块间的交互和依赖
• 灵活的扩展性：平衡标准化和创新需求

模块描述模板的主要优势包括：

1. 减少集成问题：通过标准化描述减少误解和错误
2. 提高重用性：使模块可在不同项目间重用
3. 支持工具自动化：为配置工具和代码生成器提供结构化输入
4. 增强可维护性：通过清晰的文档和结构简化维护

随着汽车电子系统日益复杂，AUTOSAR BSW模块描述模板将继续发挥重要作用，支持高效、可靠的软件开发和集成。
