DDR的PCB设计（T点）
目录
T点拓扑（T-Topology）
菊花链拓扑（Daisy Chain）
两片DDR的T点设计
在介绍DDR的PCB设计之前给大家介绍一下T点拓扑和菊花链拓扑。

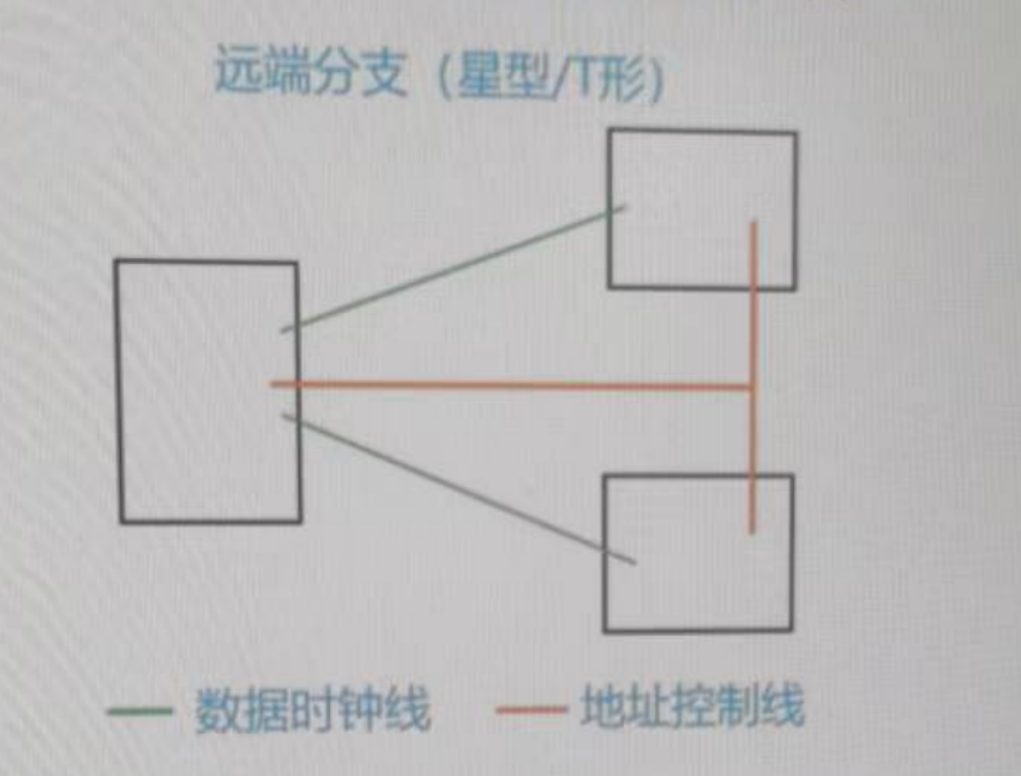

T点拓扑（T-Topology）
T点拓扑是一种经典的DDR布线结构，常用于多负载（如双Rank或四Rank内存）场景。其核心思想是将主控（Controller）的信号线通过一个中心点（T点）对称分支到多个内存颗粒，形成类似“T”字的布局。
特点与优势：
- 对称性：T点两侧的分支走线需保持长度和阻抗严格匹配，减少信号反射和时序偏差。
- 高兼容性：适用于高密度、多负载的DDR设计，如多Rank配置，确保信号同步性。
- 阻抗控制：T点附近需优化阻抗匹配，通常要求分支长度不超过信号波长的1/4，避免信号完整性（SI）问题。
局限性：
布线复杂度高，需精确计算分支长度差异（如±50mil以内）。高频（如DDR4/5）下，T点容性负载累积可能影响信号边沿速率。

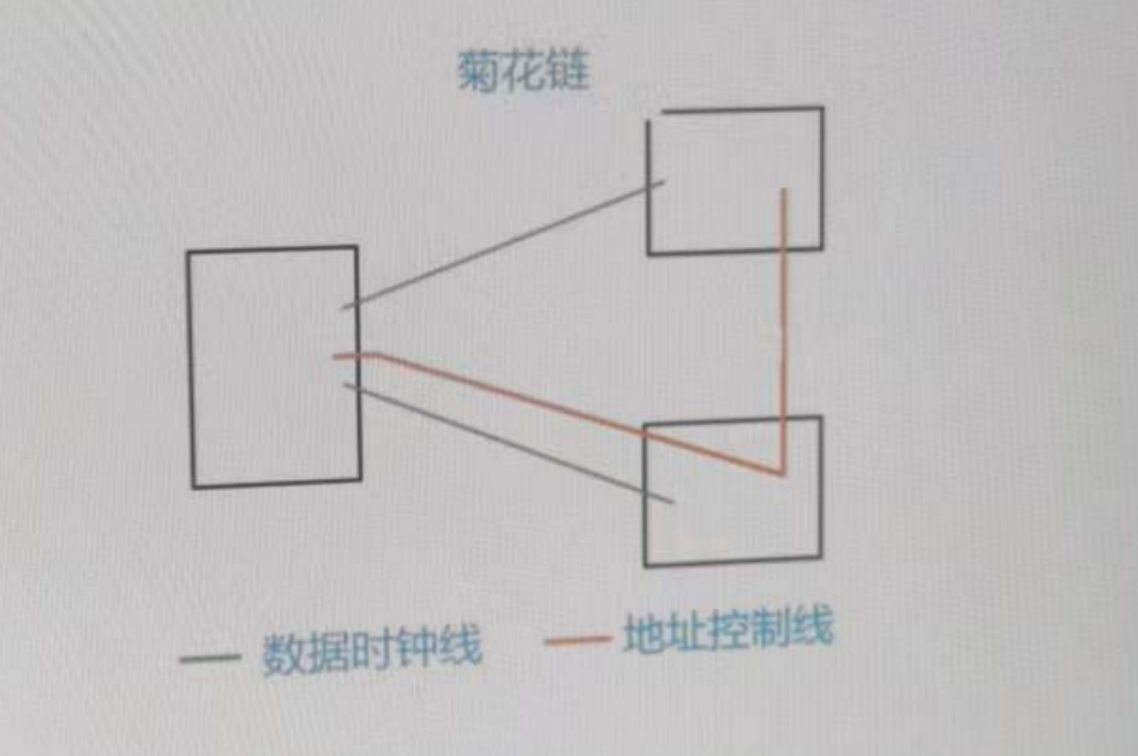

菊花链拓扑（Daisy Chain）
菊花链拓扑是一种串联型布线方式，主控信号依次穿过多个内存颗粒，最终通过末端电阻（Termination）完成阻抗匹配。
特点与优势：
简化布线：走线路径连续，减少分支，适合单Rank或低负载场景（如LPDDR设计）。
低延时：信号路径单一，时延一致性较好，适用于高速信号（如DDR5）。
空间节省：无需对称分支，布局更紧凑，适合小型化PCB设计。
两片DDR的T点设计
在了解了这些之后，我们来一起看一下两片DDR的T点应该怎么设计，下面按照绘制的顺序介绍。

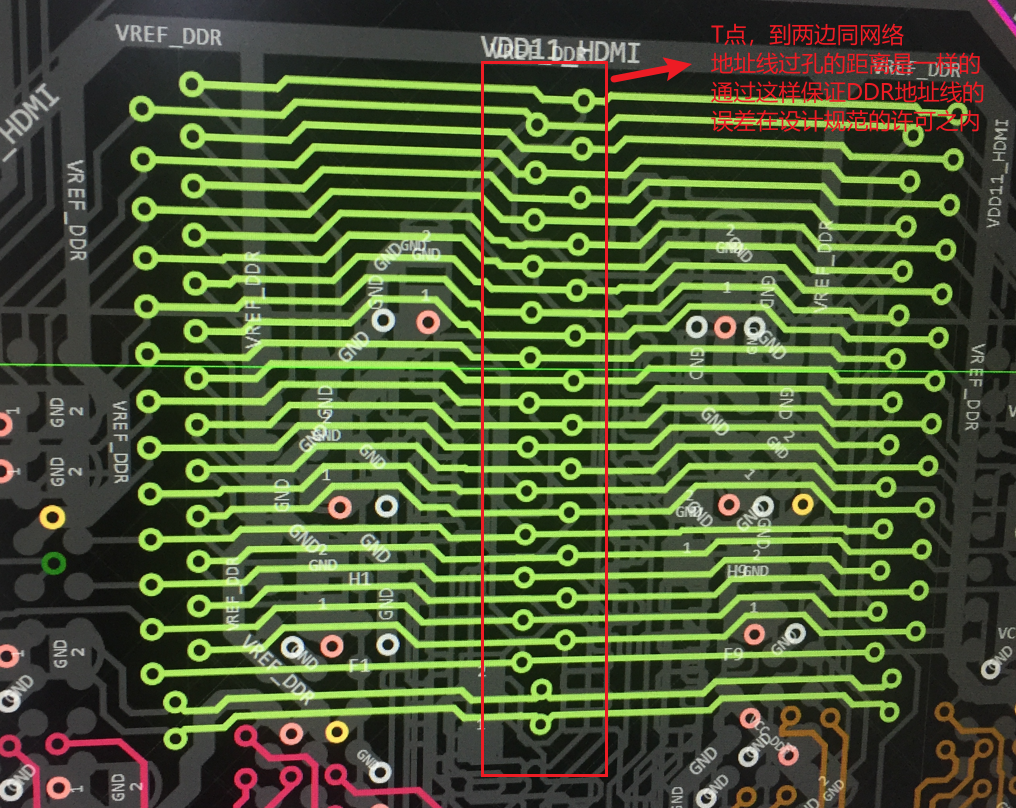

首先，先对DDR进行扇孔，对地址线架小天梯。

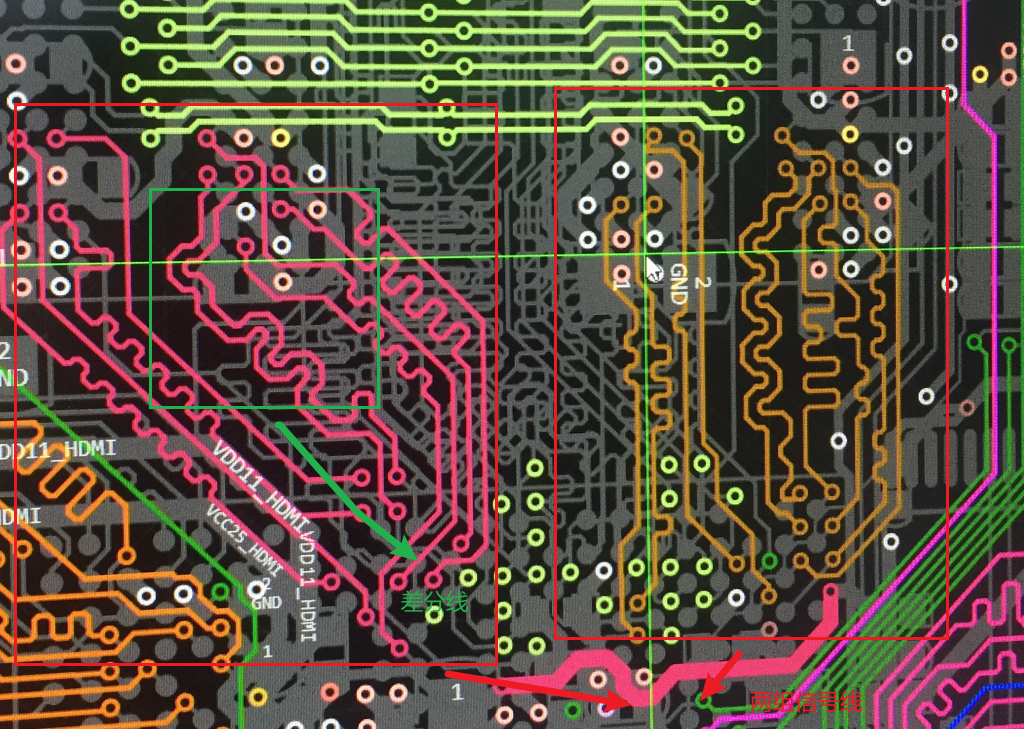

然后拉两组信号线，需要注意的是，数据线一定要同组同层进行走线，一般和小天梯在同一层处理。这里说的地址线和数据线都属于高速信号线，需要控3W进行走线，结束之后需要等长，等长误差需要控制在mil以内。一般每组信号线中都有一对差分线，差分线距离其他的线要有15mil以上的间隔。

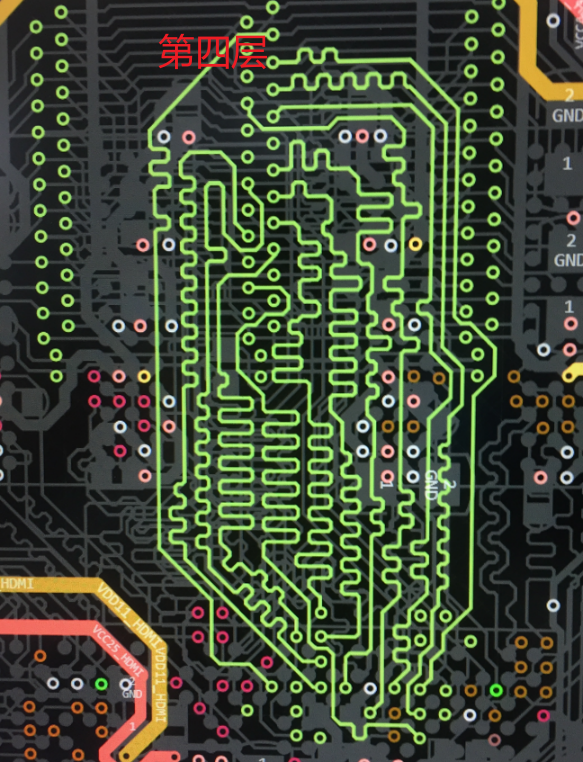

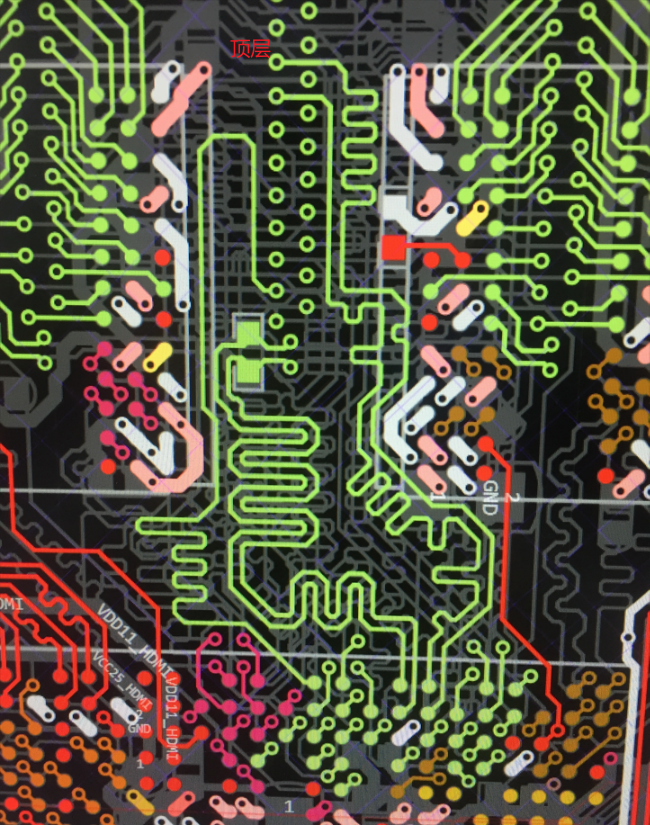

一般来说，两片DDR至少需要6层的叠层设计，如果叠层设计按照顶层-地层-信号层-信号层-电源层-底层（假八）这样来设计的话，地址线需要在顶层，第四层和底层走完（因为第三层走了信号线和小天梯）
