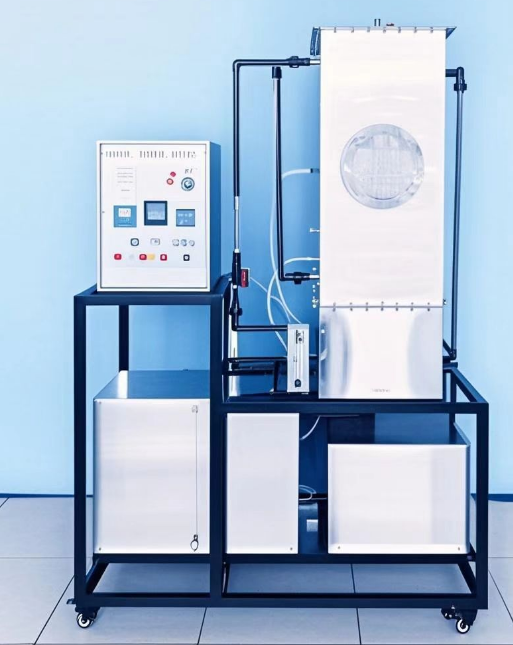

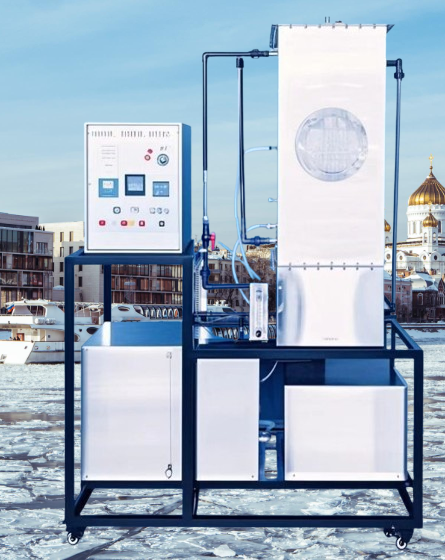

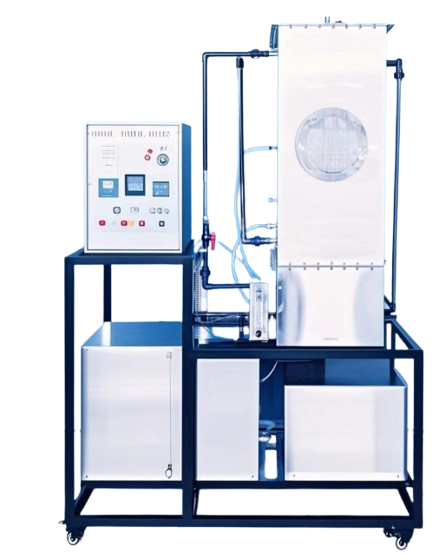

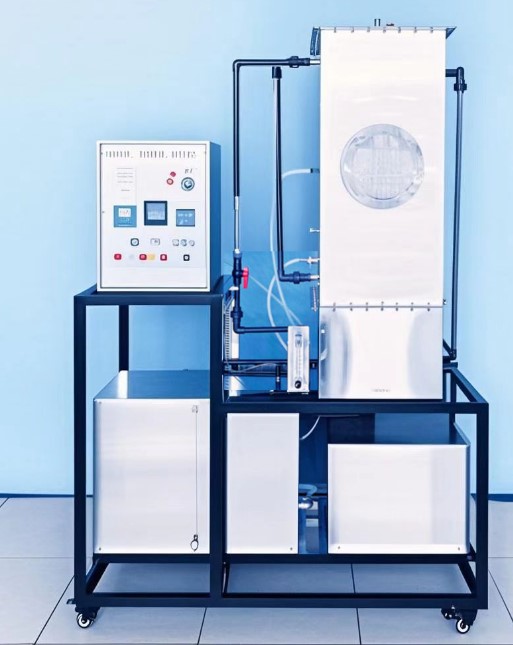

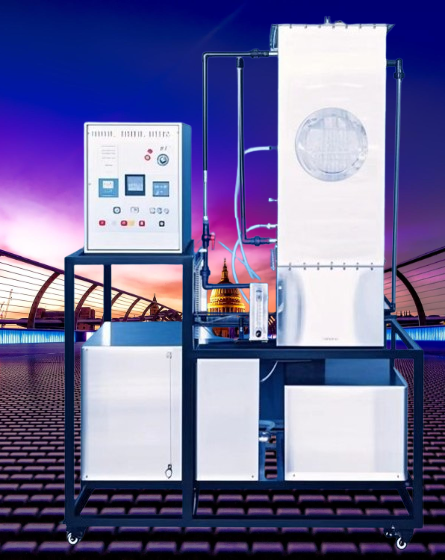

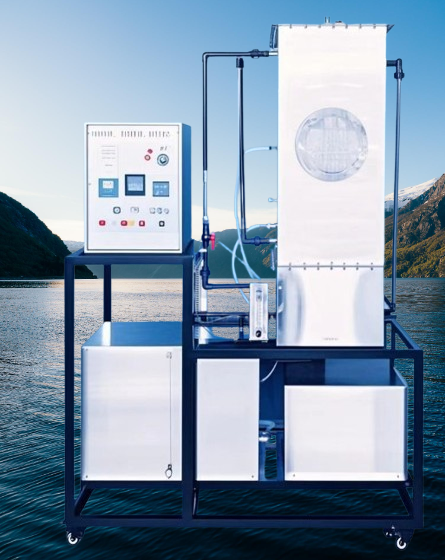

JGL069垃圾填埋场模拟装置试验台

JGL069垃圾填埋场模拟装置试验台
一.实验目的
模拟垃圾填埋场垃圾的填埋与分解、气体的引出、渗滤液的回灌等操作。
二.技术指标
1.控制水平：自动回灌、过载及漏电保护。运行模式：好氧/厌氧。控制模式：自动（定时）/手动（不定时）。
2.工作电源AC220V、50Hz，单相三线制、功率1000W。安全保护：具有接地保护、漏电保护、过流保护。
3.电源线及控制线安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线整齐，尺寸3030mm。
4.拉丝银双色板标牌标注主要组成单元，便于学生了解设备。
5.304不锈钢台面、不锈钢框架实验台（3030mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
6.装置外形尺寸：13008001600mm。
三.主要配置及参数
1.垃圾填埋反应器1套：304不锈钢材质，尺寸4004001200mm。
2.不锈钢自吸泵：回灌水泵，交流220V，功率330W。

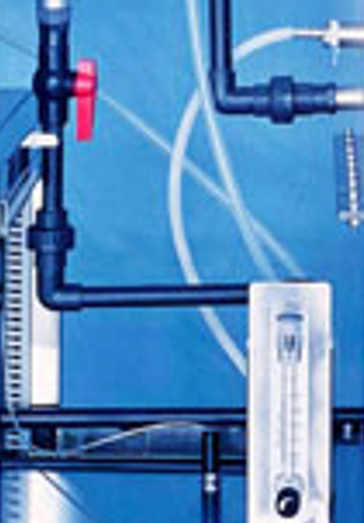

3.液体流量计：0-250l/h。
4.温度计：0-60℃。
5.空压机1台：交流220V、功率1.5KW、0.8MPa。
6.气体流量计：0.1~1m3/min。
7.加热与温度控制系统1套。加热炉1个。加热管1个。放液阀1个。
8.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。

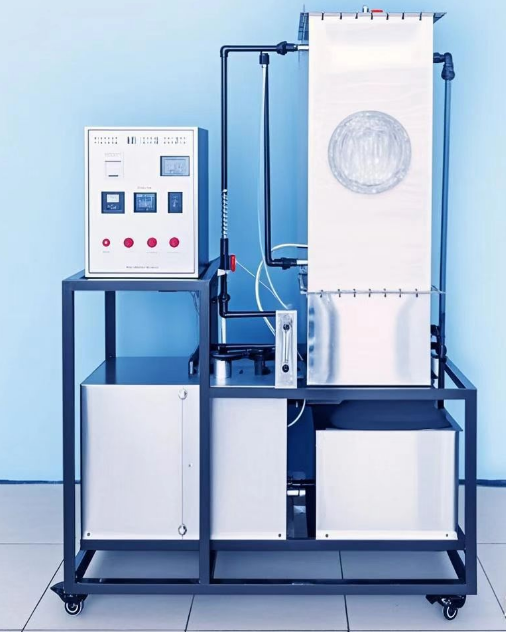

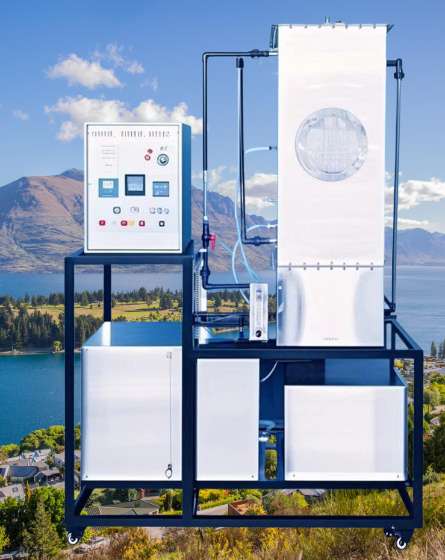

垃圾填埋场模拟运行装置

一、工作条件

环境温度-20~45℃、相对湿度0～95%，非凝结、输入电压：单相交流220V±10% 50Hz。

二、实验目的

模拟垃圾填埋场垃圾的填埋与分解、气体的引出、渗滤液的回灌等操作。

三、技术参数

1、垃圾填埋容积：1m3；

2、设备外形尺寸：1.60.52m；

3、回灌水泵：交流220V 330W 不锈钢自吸泵；

4、回灌流量：0-250l/h；

5、控制水平：自动回灌、过载及漏电保护；

6、设备材质：不锈钢（设有透明观察口）；

7、含膜分离渗滤液处理装置、气体收集及保温装置。

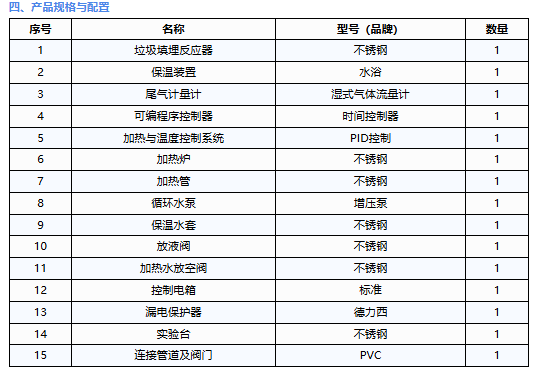

四、产品规格与配置
