FreeRTOS Queue消息队列-笔记

一、进程间通信（IPC）概述

1. 进程的定义

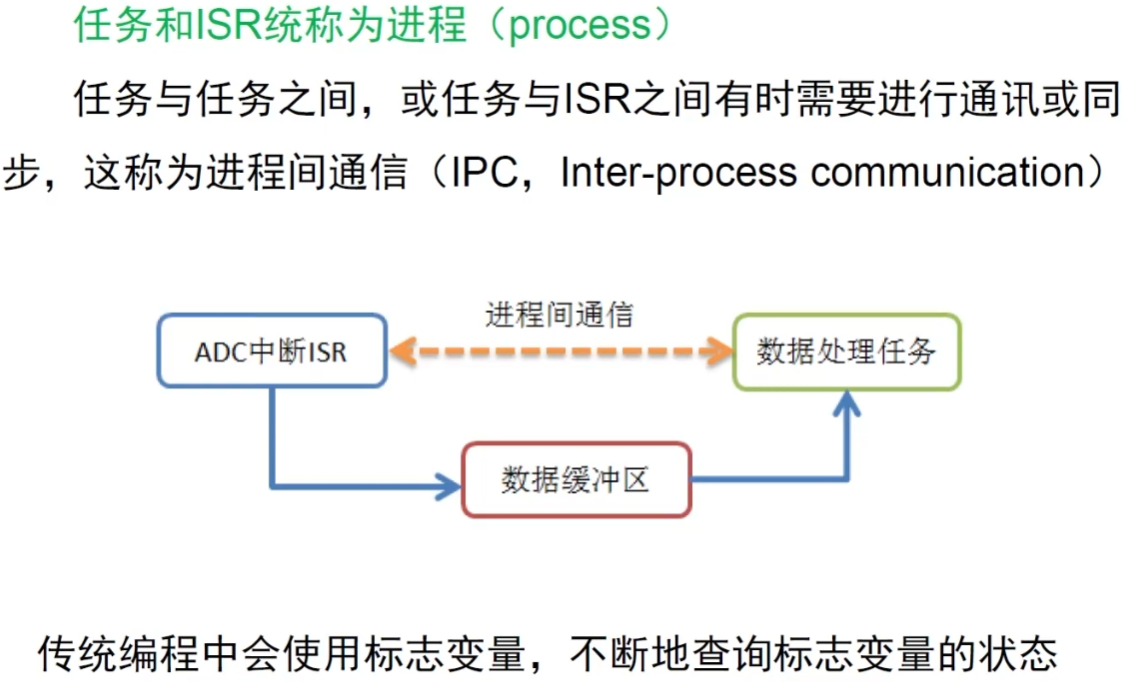

在使用RTOS时有多个任务，还可以有多个中断的ISR。任务和ISR可以统称为进程。
任务与任务之间或者任务与ISR之间有时候需要进行通信或者同步，这称为进程间通信。

总结就是在FreeRTOS中，任务（Tasks）和中断服务程序（ISRs）统称为进程。多任务系统中，进程之间常需要数据传递和状态同步
例如：
在实际的ADC连续采集中，一般使用双缓中区，一个缓冲区存满之后用于读取和处理，而另一个缓冲区继续用于保存ADC转换结果数据。两个缓冲区交替使用以保证采集和处理的连续性。

进程间通信就是ADC中断ISR与数据处理任务之间的通信，在ADC中断ISR向缓冲区写入数据后，如果发现缓冲区满了，就可以发出一个标志信号，通知数据处理任务一直在阻塞状态下，等待这个信号的数据处理任务就可以退出。阻塞状态被调度为运行状态后，就可以及时的读取缓冲区的数据并进行处理。

2. 进程间通信的实现方式

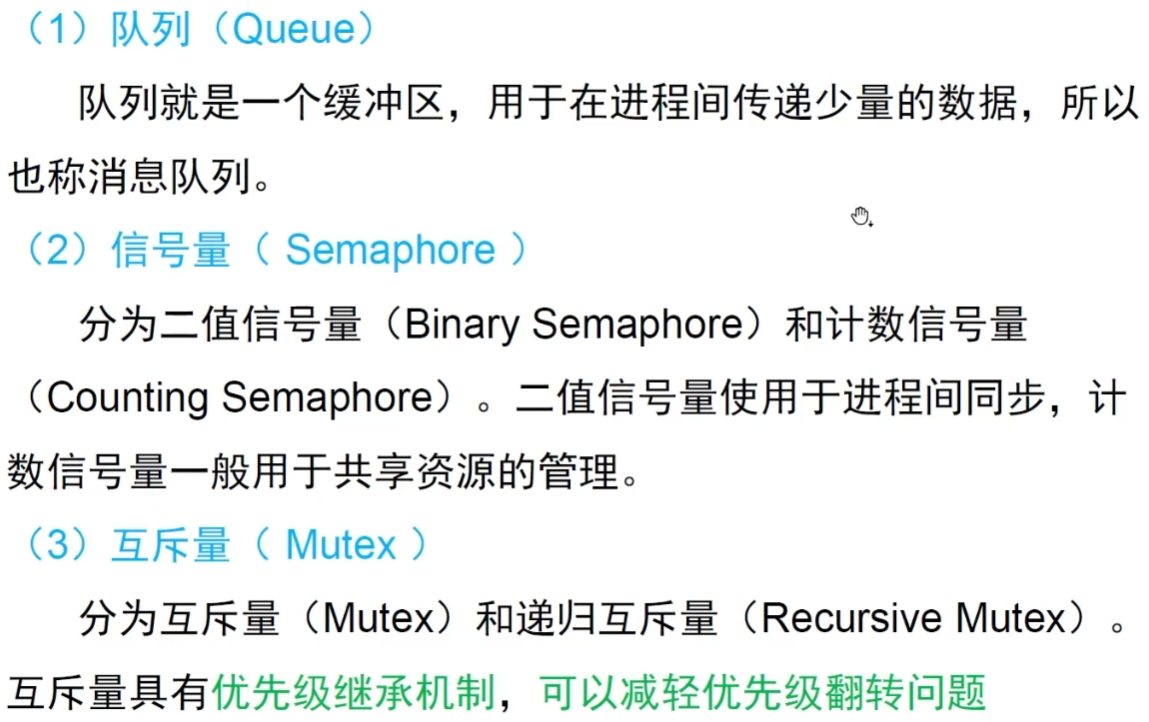

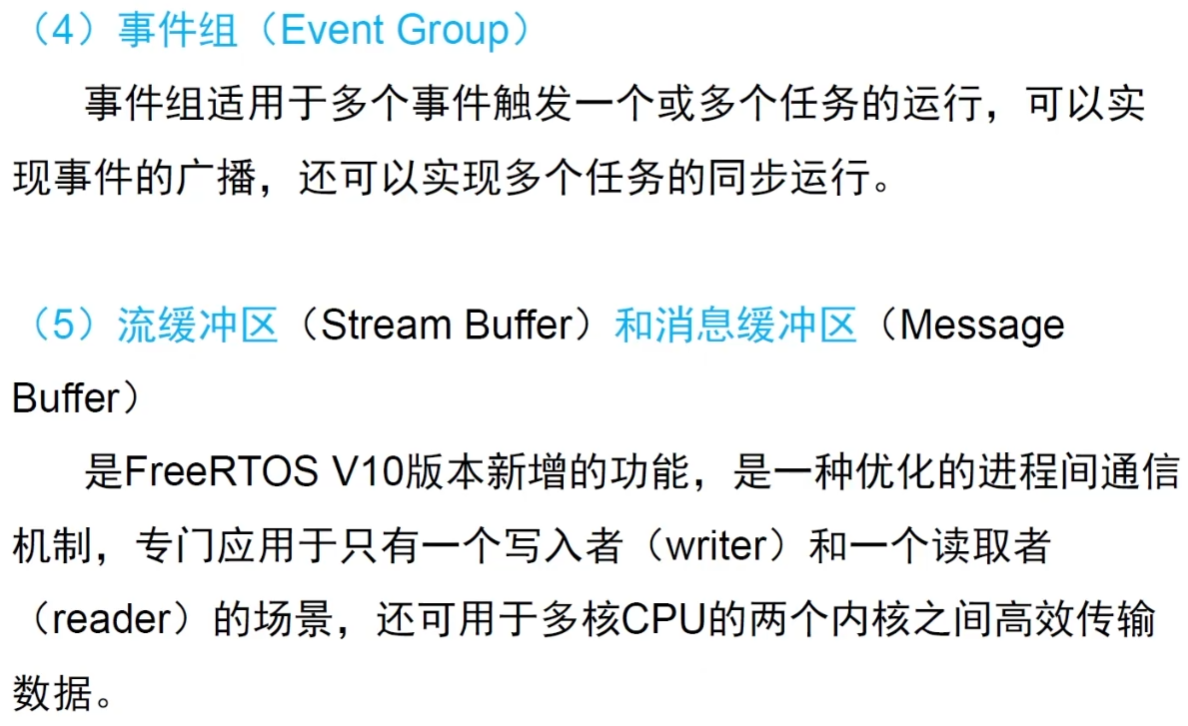

FreeRTOS提供以下机制：

补充一个是在事件组后面：任务通知task notification。使用任务通知不需要创建任何的中间对象，可以直接从任务向任务或者从ISR向任务发送通知，传递一个通知值。任务通知可以模拟二值信号量、计数信号量或者长度为一的消息队列。使用任务通知通常效率更高，消耗内存更少好。

---

二、队列的核心概念与作用

1. 队列的作用

• 数据缓冲：解决生产者-消费者问题（如ADC采样与数据处理的速率不匹配）。
• 任务同步：通过阻塞等待数据，避免忙等待浪费CPU资源。
• 优先级处理：支持FIFO或优先级插入。

2. 双缓冲区在ADC采样中的应用

• 双缓冲区工作原理：
  • 一个缓冲区用于采集数据，另一个用于处理数据。
  • 缓冲区满时通过队列通知任务处理，切换缓冲区继续采集。
• 队列的作用：在ADC中断与数据处理任务之间传递缓冲区切换信号。

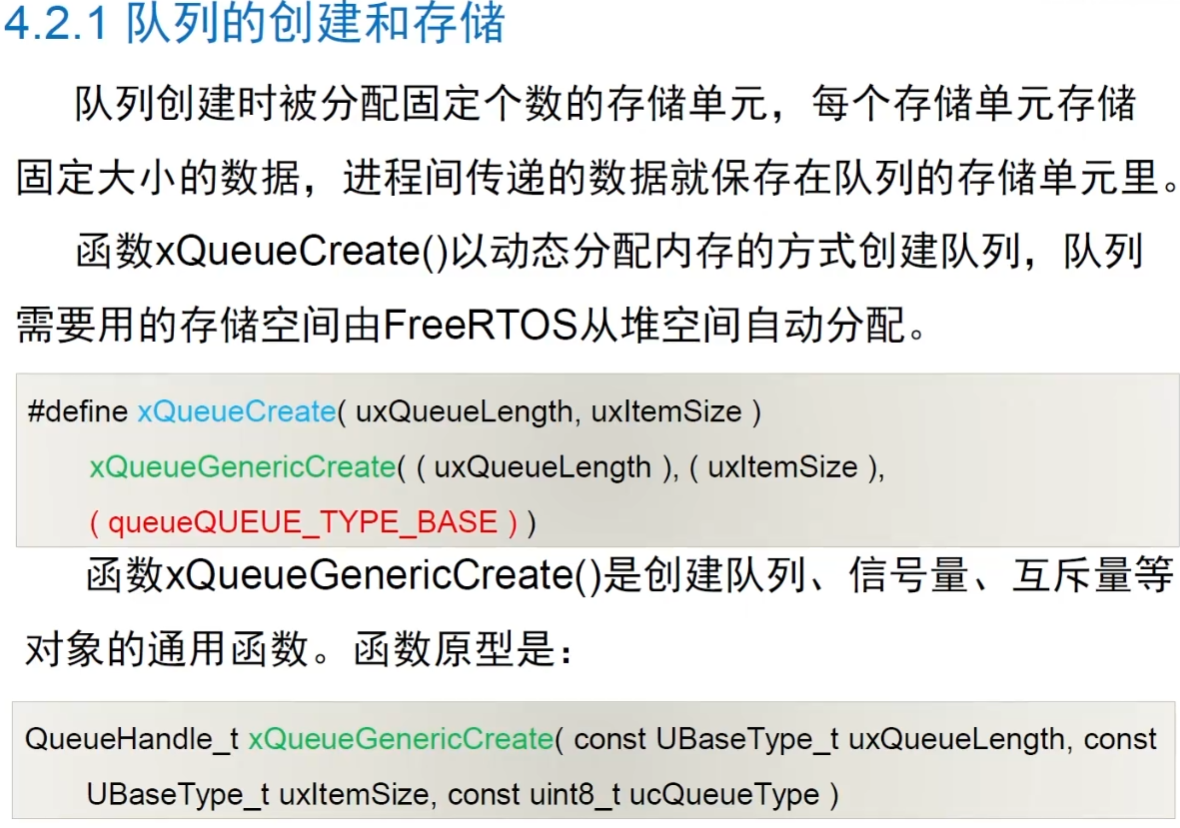

三、队列的创建

在FreeRTOS创建对象，如任务队列、信号量等，都有静态分配内存和动态分配内存两种方式。

函数原型

#if( configSUPPORT_DYNAMIC_ALLOCATION == 1 )#define xQueueCreate( uxQueueLength, uxItemSize ) xQueueGenericCreate( ( uxQueueLength ), ( uxItemSize ), ( queueQUEUE_TYPE_BASE ) )
#endif

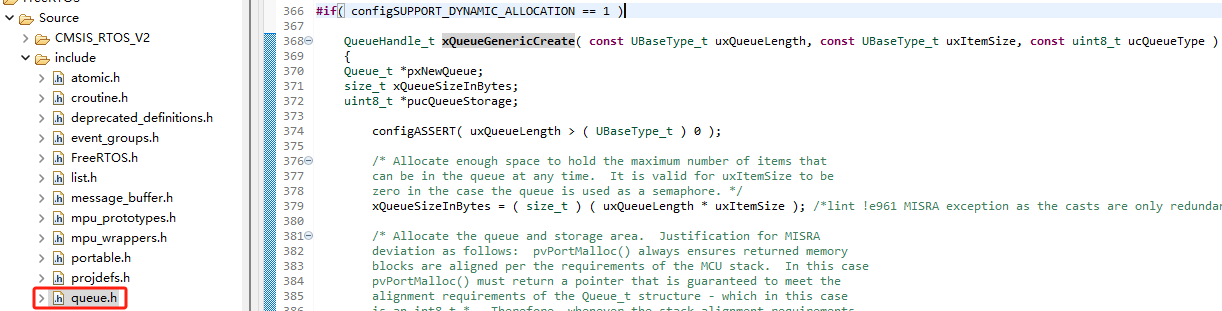

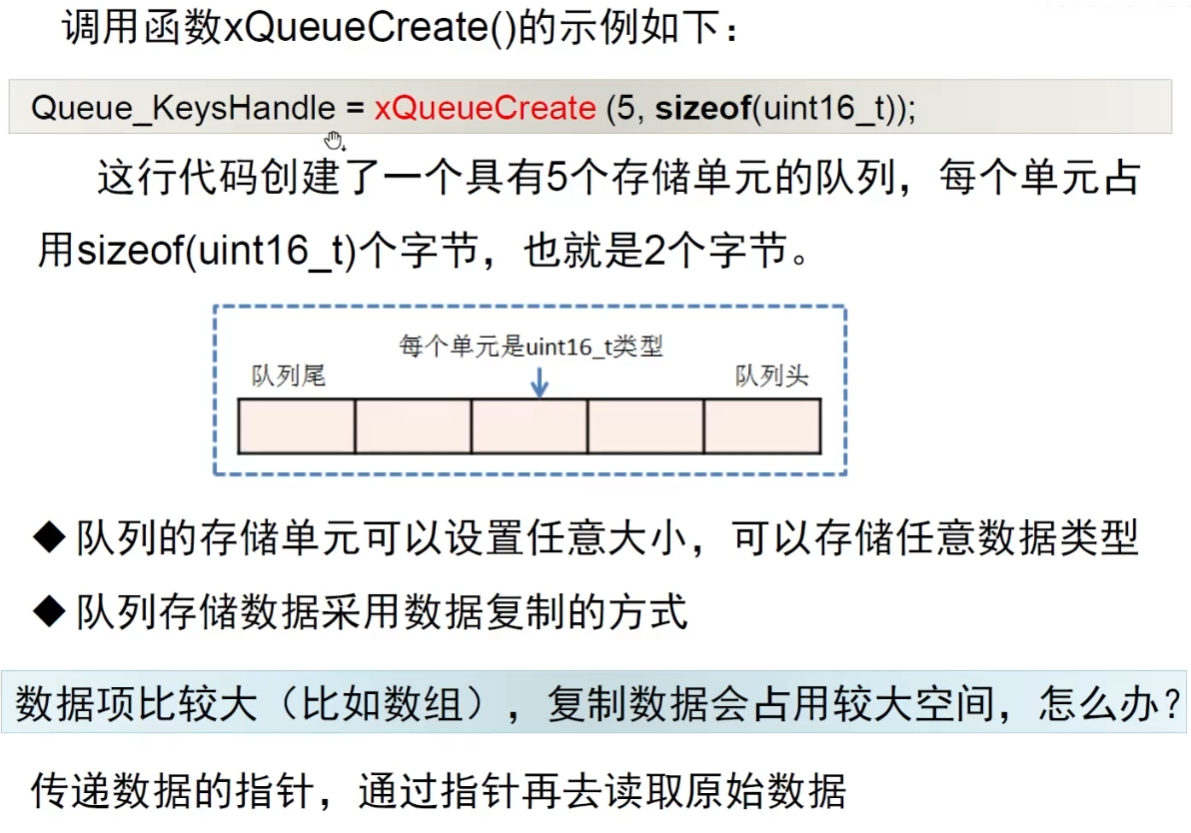

xQueueCreate实际上是一个宏函数，它调用的函数xQueueGenericCreate，这个函数是创建队列、信号量、互斥量等对象的通用函数。

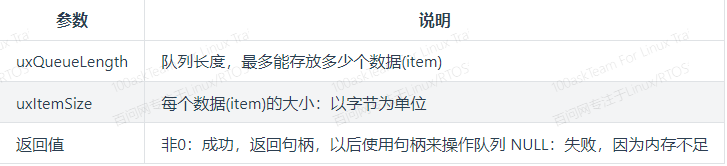

QueueHandle_t xQueueCreate（UBaseType_t uxQueueLength，UBaseType_t uxItemSize）；

四、队列的发送与接收操作

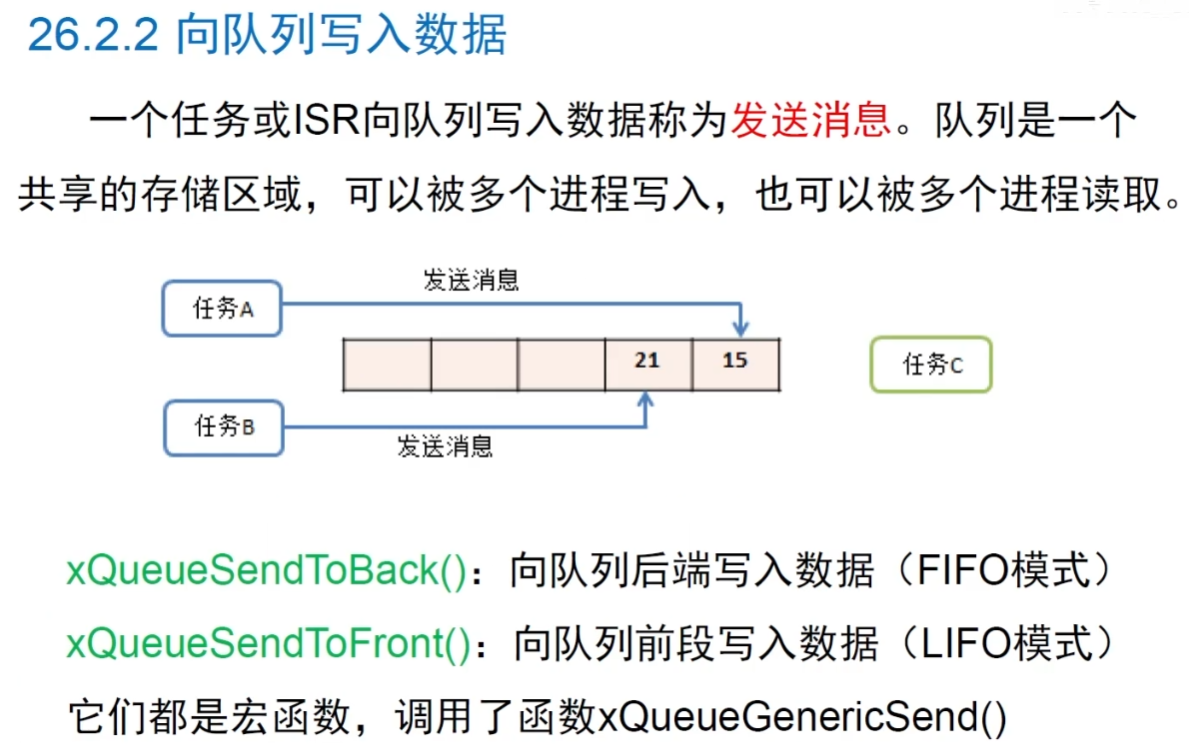

1. 向队列发送数据

可以把数据写到队列头部，也可以写到尾部，这些函数有两个版本：在任务中使用、在ISR中使用。函数原型如下：

/* 等同于xQueueSendToBack
往队列尾部写入数据，如果没有空间，阻塞时间为xTicksToWait
*/
BaseType_t xQueueSend(QueueHandle_t    xQueue,                                const void       *pvItemToQueue,                                TickType_t       xTicksToWait                            );

/*
* 往队列尾部写入数据，如果没有空间，阻塞时间为xTicksToWait
*/
BaseType_t xQueueSendToBack(                                QueueHandle_t    xQueue,                                const void       *pvItemToQueue,                                TickType_t       xTicksToWait                            );

/*
* 往队列尾部写入数据，此函数可以在中断函数中使用，不可阻塞
*/
BaseType_t xQueueSendToBackFromISR(                                      QueueHandle_t xQueue,                                     const void *pvItemToQueue,                                      BaseType_t *pxHigherPriorityTaskWoken                                   );

/*
* 往队列头部写入数据，如果没有空间，阻塞时间为xTicksToWait
*/BaseType_t xQueueSendToFront(                                QueueHandle_t    xQueue,                                const void       *pvItemToQueue,                                TickType_t       xTicksToWait                            );

/*
往队列头部写入数据，此函数可以在中断函数中使用，不可阻塞
*/
BaseType_t xQueueSendToFrontFromISR(QueueHandle_t xQueue,                                      const void *pvItemToQueue,                                      BaseType_t *pxHigherPriorityTaskWoken                                   );

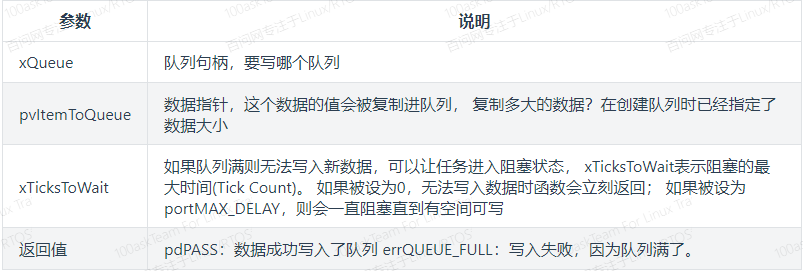

这些函数用到的参数是类似的，统一说明如下：

2. 从队列接收数据

使用 xQueueReceive() 函数读队列，读到一个数据后，队列中该数据会被移除。
这个函数有两个版本：在任务中使用、在ISR中使用。函数原型如下：

BaseType_t xQueueReceive( QueueHandle_t xQueue, void * const pvBuffer,TickType_t xTicksToWait);

BaseType_t xQueueReceiveFromISR(QueueHandle_t xQueue, void *pvBuffer, BaseType_t *pxTaskWoken);

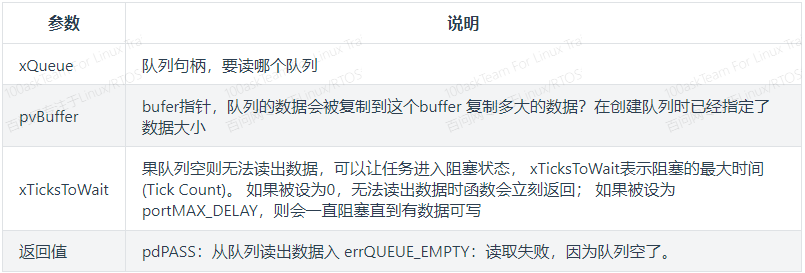

参数说明如下：

五、队列的典型应用场景

1. ADC连续采样与双缓冲区

代码示例

// 定义双缓冲区
#define BUFFER_SIZE 100
uint16_t buffer1[BUFFER_SIZE];
uint16_t buffer2[BUFFER_SIZE];// 队列用于缓冲区切换信号
QueueHandle_t xADCQueue = xQueueCreate(1, sizeof(uint16_t*));// ADC中断服务程序
void ADC_IRQHandler(void) {static uint16_t *currentBuffer = buffer1;static uint16_t index = 0;// 读取ADC数据uint16_t data = ADC_GetValue();// 写入当前缓冲区currentBuffer[index++] = data;// 判断是否填满缓冲区if (index >= BUFFER_SIZE) {index = 0;// 切换缓冲区if (currentBuffer == buffer1) {currentBuffer = buffer2;} else {currentBuffer = buffer1;}// 通过队列通知任务处理数据xQueueSendToBackFromISR(xADCQueue, &currentBuffer, NULL);}
}// 数据处理任务
void vDataProcessingTask(void *pvParameters) {uint16_t *pBuffer;while (1) {// 等待缓冲区切换信号xQueueReceive(xADCQueue, &pBuffer, portMAX_DELAY);// 处理缓冲区数据ProcessData(pBuffer);}
}

---

六、任务通知（Task Notification）的替代方案

1. 任务通知的优势

• 无需创建中间对象：直接从ISR或任务向任务发送通知。
• 内存占用低：每个任务自带一个通知值，无需额外内存。
• 效率更高：减少队列操作的开销。

2. 任务通知的使用

从ISR发送通知

BaseType_t xTaskNotifyFromISR(TaskHandle_t xTaskToNotify,uint32_t ulValue,eNotifyAction eAction,BaseType_t *pxHigherPriorityTaskWoken
);

从任务接收通知

BaseType_t xTaskNotifyWait(uint32_t ulBitsToClearOnEntry,uint32_t ulBitsToClearOnExit,uint32_t *pulNotificationValue,TickType_t xTicksToWait
);

示例：ADC中断通知任务

// 中断中发送通知
void ADC_IRQHandler(void) {xTaskNotifyFromISR(xDataProcessingTask, 0, eSetValueWithOverwrite, NULL);
}// 任务中等待通知
void vDataProcessingTask(void *pvParameters) {while (1) {ulTaskNotifyTake(pdTRUE, portMAX_DELAY);// 处理ADC数据}
}

---

功能	关键函数	适用场景
队列创建	xQueueCreate() / xQueueCreateStatic()	数据缓冲、任务同步
队列发送	xQueueSend() / xQueueSendToBackFromISR()	任务与ISR间的数据传递
队列接收	xQueueReceive() / xQueueReceiveFromISR()	任务等待数据处理
任务通知	xTaskNotifyFromISR() / xTaskNotifyWait()	轻量级同步替代方案
