策略路由更改路径

news 2025/5/11 6:38:57

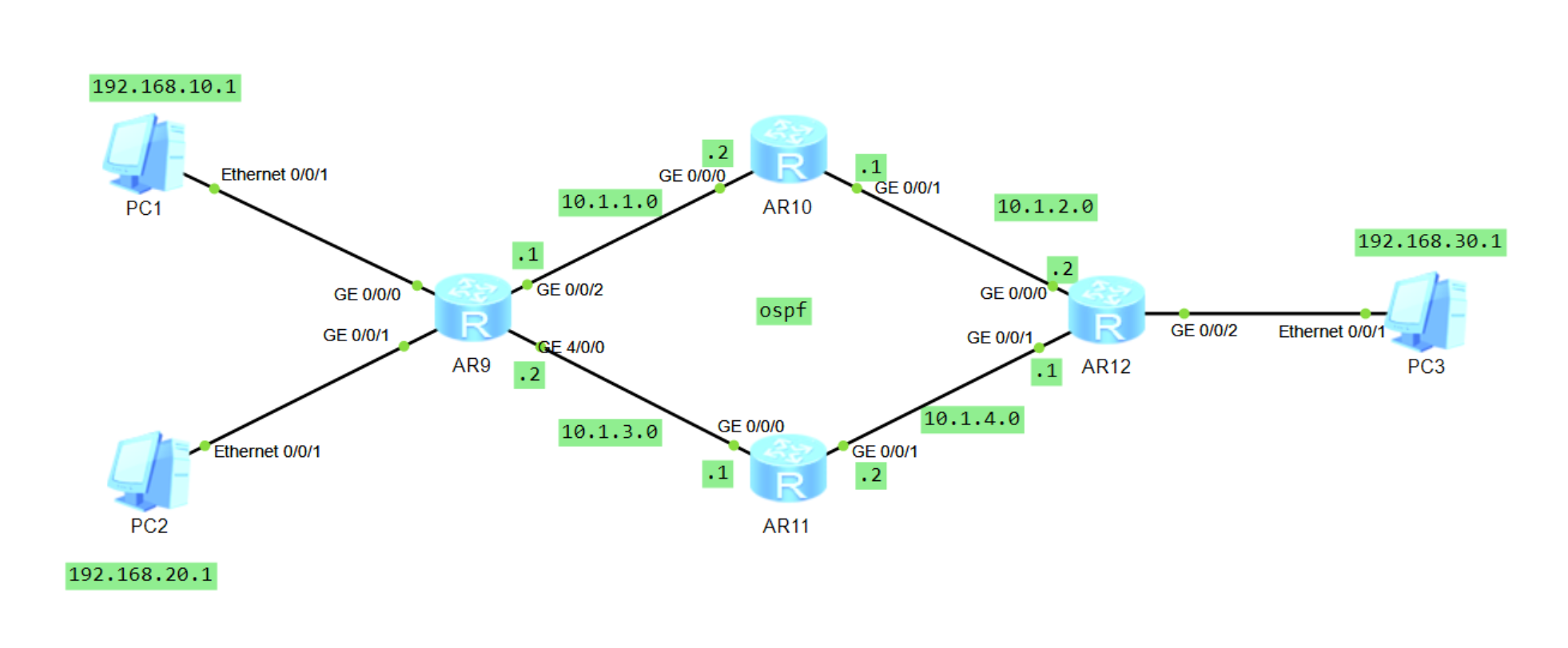

实验top

#top使用ospf连通

实验目的：更改流量路径

#模拟实验用tracert路由追踪确定路径

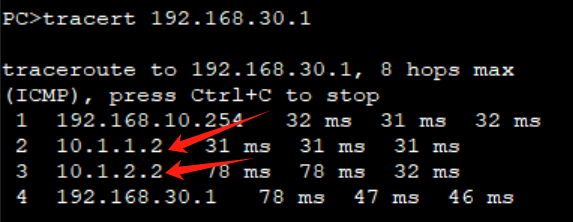

pc1pingpc3

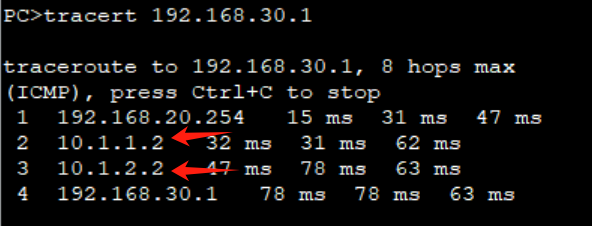

pc2pingpc3

r9配置

# 创建高级ACL 3000，匹配源网段192.168.10.0/24到目标网段192.168.30.0/24的IP流量
[r9]acl 3000
[r9-acl-adv-3000]rule 5 permit ip source 192.168.10.0 0.0.0.255 dest 192.168.30.0 0.0.0.255

# 创建名为huawei01的流量分类器，使用ACL 3000作为匹配条件
[r9]traffic classifier huawei01
[r9-classifier-huawei01]if-match acl 3000

# 创建名为huawei002的流量行为，将匹配的流量重定向到下一跳IP 10.1.3.1
[r9]traffic behavior huawei002
[r9-behavior-huawei002]redirect ip-nexthop 10.1.3.1

# 创建名为huawei003的流量策略，将分类器huawei01和行为huawei002关联
[r9]traffic policy huawei003
[r9-trafficpolicy-huawei003]classifier huawei01 behavior huawei002

# 在接口g0/0/0上应用该策略
[r9]int g0/0/0
[r9-GigabitEthernet0/0/0]traffic-policy huawei003 inbound

# 创建高级ACL 3001，匹配源网段192.168.20.0/24到目标网段192.168.30.0/24的IP流量
[r9]acl 3001
[r9-acl-adv-3001]rule 5 permit ip source 192.168.20.0 0.0.0.255 dest 192.168.30.0 0.0.0.255

# 创建名为huawei1的流量分类器，使用ACL 3001作为匹配条件
[r9]traffic classifier huawei1
[r9-classifier-huawei1]if-match acl 3001

# 创建名为huawei2的流量行为，将匹配的流量重定向到下一跳IP 10.1.1.2
[r9]traffic behavior huawei2
[r9-behavior-huawei2]redirect ip-nexthop 10.1.1.2

# 创建名为huawei3的流量策略，将分类器huawei1和行为huawei2关联
[r9]traffic policy huawei3
[r9-trafficpolicy-huawei3]classifier huawei1 behavior huawei2

# 在接口g0/0/1上应用该策略
[r9]int g0/0/1
[r9-GigabitEthernet0/0/1]traffic-policy huawei3 inbound

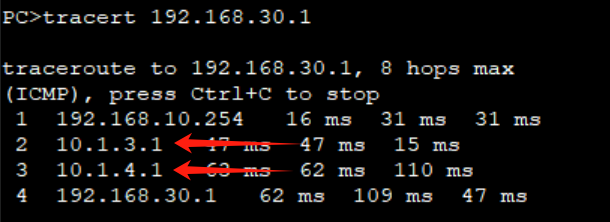

经过配置后查看
