PCB设计实践（十二）PCB设计电容选型：功能、材质、规则
在PCB设计中，电容作为基础元件承担着滤波、储能、去耦、耦合等核心功能。其分类与使用规则直接影响电路稳定性、抗干扰能力和信号完整性。本文从工程实践角度系统梳理PCB设计中电容的五大分类、选型规范及布局布线规则，帮助设计者构建科学的电容应用体系。
一、PCB设计中电容的核心分类
1. 滤波电容
功能定位：滤除电源网络中的高频噪声与电压纹波，典型应用在电源输入/输出端。
技术特征：
- 容值范围广（0.1μF~1000μF），常采用铝电解电容或钽电容
- 高频特性要求严格，需配合低ESR（等效串联电阻）电容组合使用
场景示例： - 开关电源输入端采用10μF铝电解电容+0.1μF陶瓷电容组合
- 线性稳压器输出端采用47μF固态电容抑制低频纹波
2. 去耦电容（Decoupling Capacitor）
功能定位：消除IC电源引脚瞬态电流引发的电压波动，确保芯片供电稳定。
技术规范：
- 容值阶梯配置（100pF/0.1μF/10μF）
- 必须采用低ESL（等效串联电感）多层陶瓷电容（MLCC）
布局法则： - 紧贴芯片电源引脚（<3mm距离）
- BGA封装器件需在背面设置去耦电容矩阵
- 每对VCC/GND引脚独立配置电容（如MCU的每个电源域）
3. 储能电容（Bulk Capacitor）
功能定位：应对负载突变时的瞬时功率需求，补偿线路电感导致的电压跌落。
选型原则：
- 大容量低ESR电解电容（如220μF~470μF）
- 耐压值需高于工作电压30%以上
典型应用： - 电机驱动电路在电源入口布置470μF/50V电解电容
- FPGA核心供电网络配置100μF聚合物电容
4. 旁路电容（Bypass Capacitor）
功能定位：为高频信号提供低阻抗回路，抑制共模干扰。
技术要点：
- 选择自谐振频率高于信号频率的电容
- 射频电路常用0402封装的1nF~10nF陶瓷电容
布线要求： - 信号线与旁路电容形成最短回路（<5mm）
- 多层板中通过地平面构建完整回流路径
5. 耦合电容
功能定位：阻隔直流分量，传递交流信号。
设计规范：
- 音频电路采用极性电解电容（10μF~100μF）
- 高速数字信号选用0.1μF陶瓷电容
- 耐压值需大于信号峰峰值2倍
二、电容选型技术规范
1. 参数匹配准则
- 电压裕量：工作电压≤80%额定电压（如5V系统选择10V电容）
- 温度系数：X7R/X5R材质满足工业级温度范围（-55℃~125℃）
- 损耗角正切：高频电路tanδ<0.05，功率电路tanδ<0.2

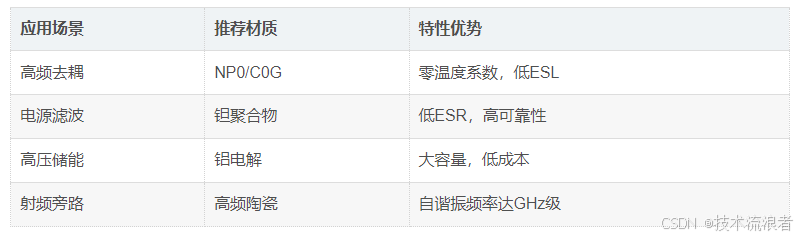

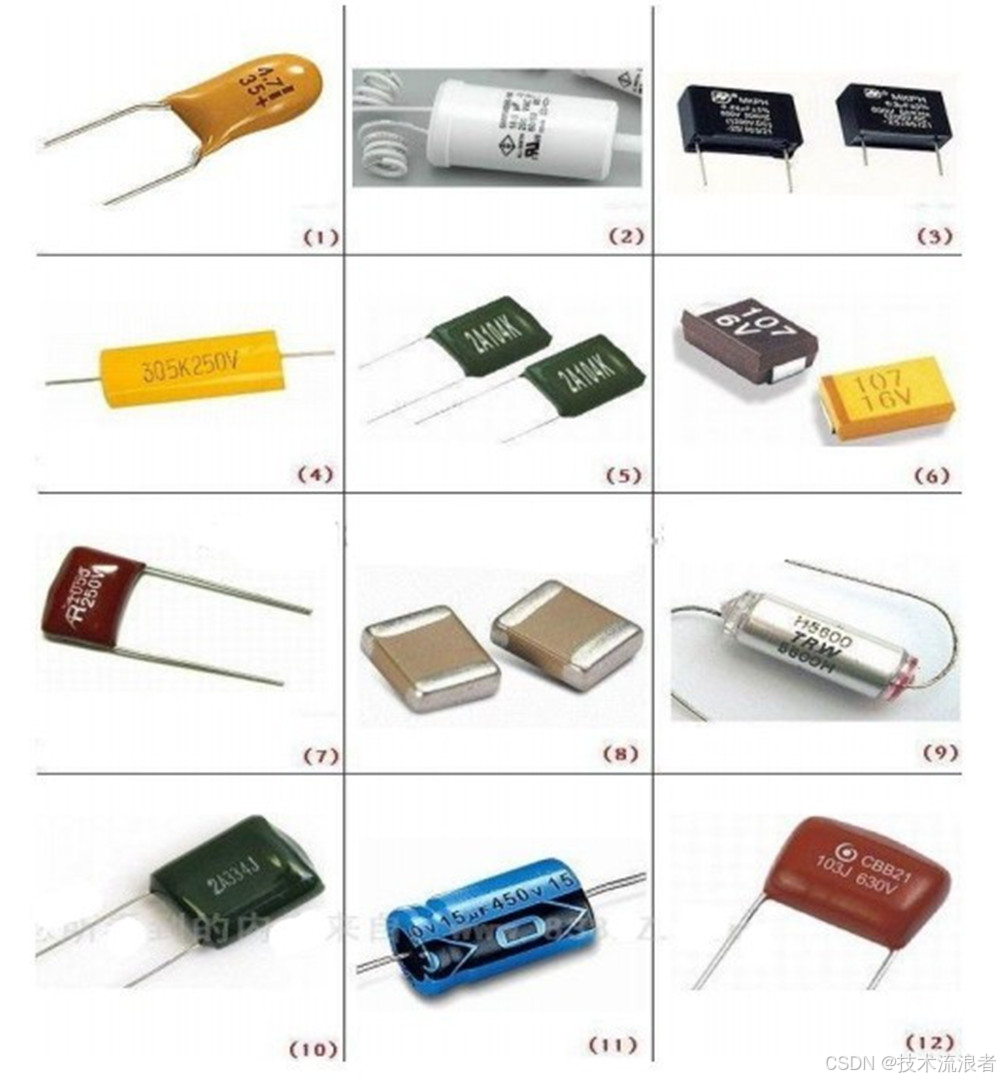

2. 介质材料选型矩阵
3. 封装尺寸选择
- 0402封装：用于>100MHz高频电路
- 0603封装：通用型去耦/旁路电容
- 1210封装：大容量储能电容（如47μF/25V）
三、电容布局的黄金法则
1. 拓扑布局策略
- 电源路径规划：遵循"电源入口→储能电容→滤波电容→去耦电容"的级联布局
- 星型接地架构：数字/模拟地通过磁珠单点汇接，每个分支配置独立去耦网络
2. 位置敏感度分级
3. 热管理规范
- 禁止在发热元件（如MOS管、电感）3cm内布置电解电容
- 多层陶瓷电容需避免机械应力区域（如板边连接器附近）
四、电容布线关键技术
1. 电源回路设计
- 采用"三点共线"布线：电源→电容→地形成最短路径
- 过孔阵列策略：换层时每100mil线宽配置2个过孔（如0.5mm线宽使用4×0.3mm过孔）
2. 阻抗控制规范
- 电源走线宽径比：1oz铜厚按1A/40mil设计
- 高频电容引线长度：<λ/20（如100MHz信号限制在15mm内）
3. 电磁兼容措施
- 包地处理：敏感信号线两侧布置0.5mm间距地线
- 3W原则：相邻电容间距≥3倍本体宽度
- 20H规则：电源层内缩地平面边缘20倍层间距
五、典型问题解决方案
1. 电容谐振控制
- 并联不同容值电容：10μF+0.1μF组合覆盖10kHz~100MHz频段
- 添加磁珠滤波：在电源路径串联600Ω@100MHz磁珠
2. 机械失效预防
- 板边电容加固：采用"泪滴焊盘+十字花焊盘"设计
- 高振动环境：选用柔性端头电容（如汽车级钽电容）
3. 噪声耦合抑制
- 数字/模拟电容隔离：通过分割地平面+π型滤波器实现
- 时钟电路保护：配置环形地包围+三级滤波网络
六、先进设计趋势
- 埋入式电容技术：在介质层集成高密度电容，缩短电源回路至微米级
- 智能电容阵列：采用可编程电容网络实现动态阻抗匹配
- 超低ESL封装：倒装芯片封装使ESL降至5pH以下
- 热-电协同仿真：联合ANSYS Icepak和SIwave进行多物理场优化
通过系统掌握电容的分类特性和设计规则，工程师可有效提升PCB的电源完整性、信号质量和EMC性能。在实际工程中，建议采用"理论计算→仿真验证→实测优化"的三步设计法，结合具体应用场景动态调整电容参数，最终实现高可靠性的电路设计。
