[Unity]-[UI]-[Image] 关于UI精灵图资源导入设置的详细解释
Unity UI Sprite
- UI资源导入详解
- 图片导入项目
- Texture Type
- Texture Shape
- Advanced Setting 高级设置
- 图片设置案例
- 常见细节问题
- 知识点详解来源
UI资源导入详解
Unity中的UI资源有图片、矢量图、字体、预制体、图集、动画等等资源。
这其中图片是最重要以及最基础的资源组成，所以图片的资源管理是影响整个项目的重点。
图片导入项目
直接拖拽到项目的对应文件夹中，文件夹需要进行分配分类好，建议按照功能页面进行分文件夹，方便后期打图集。
导入后的配置

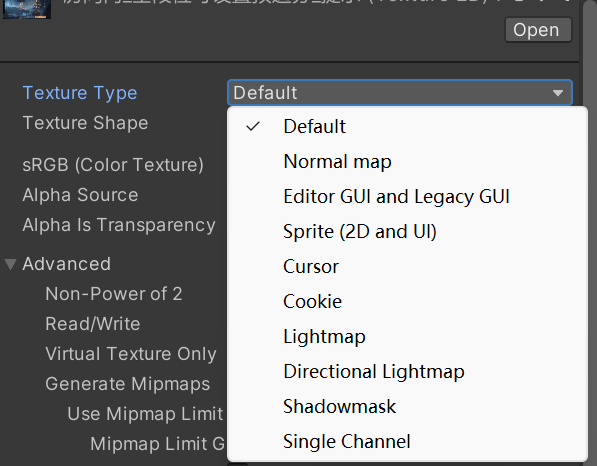

Texture Type
-
图片导入后的默认参数Default：

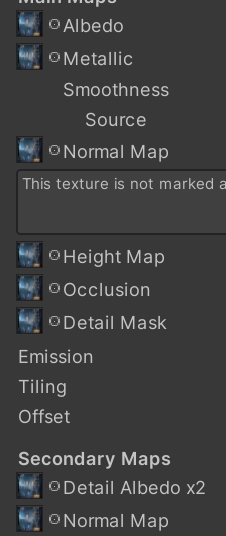

通用的纹理类型，一般在Material上的材质图片参数使用，比如漫反射、法线贴图这些。
-

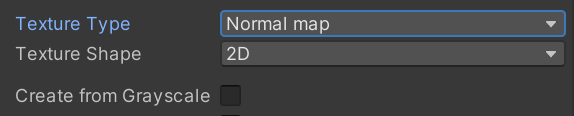

Normal Map 法线贴图参数
专职用于法线贴图的格式，用于存储法线信息，模拟凹凸表面光照效果。
使用在3D模型的专业法线贴图。有Unity提供的Api开关（勾选Creat From Grayscale）生成法线。
-
Editor GUI and Legacy GUI （编辑器 GUI 和旧版 GUI）
如果要在任何 HUD 或 GUI 控件上使用纹理，请选择 Editor GUI and Legacy GUI。 -
Cursor （光标）
选择 Cursor 可将纹理用作自定义光标。 -
Cookie (光照遮罩（饼干）)
用于灯光（如聚光灯）的投影遮罩纹理。
适用场景：模拟灯光透过窗户、树叶等效果。 -
LightMap （光照贴图）
存储预计算的光照信息。
适用场景：静态场景的烘焙光照。
此选项允许将纹理编码为特定格式（RGBM 或 dLDR，具体取决于平台）并通过后期处理步骤对纹理数据进行处理（推拉式扩张通道）。 -
Directional LightMap （方向光照贴图）
方向 -
ShadowMask （阴影遮罩）
混合光照使用贴图。 -
Single Channel （单通道）
仅使用单通道（如R通道）存储数据。
适用场景：
高度图（Heightmap）。
遮罩纹理（如R通道控制金属度）。

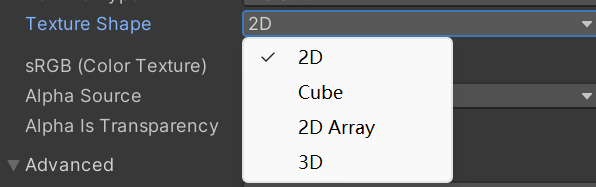

Texture Shape
使用texture shape 可以选择和定义纹理的形状和结构。
- 2D 是用于所有纹理的最常用设置；它将图像文件定义为 2D 纹理。这些设置用于将纹理映射到 3D 网格和 GUI 元素以及其他项目元素。
- Cube 将纹理定义为立方体贴图。例如，可将其用于天空盒或反射探针。此类型仅可用于 Default、Normal Map 和 Single Channel 纹理类型。
- 2D Array 将纹理定义为 2D 数组纹理。这通常用作某些渲染技术的优化，其中会使用许多具有相同大小和格式的纹理。
- 3D 将纹理定义为 3D 纹理。某些渲染技术使用 3D 纹理表示体积数据。
Advanced Setting 高级设置
根据不同texture type有不同的Advanced setting.
这里说一些常用的设置：
-
sRGB（Color texture）
控制是否将纹理视为颜色空间数据（sRGB）。
开启：
颜色纹理（如漫反射贴图、UI图片）。
关闭：
非颜色数据（如法线贴图、金属度贴图）。
启用此属性可指定将纹理存储在伽马空间中。对于非 HDR 颜色纹理（例如反照率和镜面反射颜色），应始终选中此复选框。如果纹理存储了有特定含义的信息，并且您需要着色器中的确切值（例如，平滑度或金属度），请禁用此属性。默认情况下会启用此属性。 -

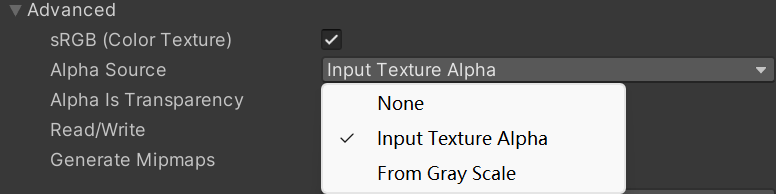

Alpha Source （透明度来源）
定义透明通道a的来源。None：无透明通道。无论输入纹理是否有 Alpha 通道，导入的纹理都没有 Alpha 通道。 Input Texture Alpha：使用原始图片的Alpha通道。如果提供了纹理，则使用输入纹理中的 Alpha。 From Gray Scale：根据灰度图生成Alpha通道。从输入纹理 RGB 值的平均值生成 Alpha。指定如何生成纹理的 Alpha 通道。
-
Alpha Is Transparency （透明通道是否透明）
用途：将Alpha通道作为透明蒙版处理。
开启：
带透明度的UI图片或精灵。
关闭：
不需要透明度的贴图（如法线贴图）
如果指定的 Alpha 通道为透明度 (Transparency)，则启用此属性可扩充颜色并避免边缘上的过滤瑕疵。 -
Non-Power of 2（非2次幂尺寸）
处理非2次幂（如513x513）的纹理
None：保持原尺寸，可能导致性能问题。ToNearest：缩放到最近的2次幂（如512x512）。适用场景：移动端或低性能平台建议使用2次幂纹理。
-
Generate Mip Maps（生成Mip Maps）
为纹理生成多级渐远纹理链，优化远距离显示效果。
开启：
3D场景中的远距离物体贴图。
关闭：
UI或2D精灵（避免模糊）。
法线贴图（可能破坏法线数据） -
Wrap Mode（循环模式）
控制纹理在UV超出[0,1]范围时的显示方式。
选项：
Repeat：平铺重复。
Clamp：边缘像素拉伸。
适用场景：
Repeat：地面、天空盒贴图。
Clamp：UI背景或角色贴图。 -
Filter Mode（过滤模式）
控制纹理缩放时的平滑处理方式。
选项：
Point (no filter)：点，无滤镜，像素化风格（适合像素游戏）。
Bilinear：线性插值（中等平滑）。
Trilinear：结合Mip Maps的平滑（最平滑）。
适用场景：
Point：像素艺术或需要锐利边缘的UI。
Bilinear/Trilinear：3D模型贴图或平滑渐变的UI。 -
Compression（压缩格式）
优化纹理内存占用和加载速度。
None：无压缩（最高质量，最大内存）。Low/High Quality：通用压缩（平衡质量与性能）。ASTC（移动端）：高效压缩（如ASTC 6x6）。DXT/BCn（PC/主机）：DirectX压缩格式（如DXT5支持Alpha）。ETC/ETC2（Android兼容格式）。适用场景：移动端优先选择ASTC或ETC2。PC端选择DXT5（带Alpha）或BC7（高质量）。
- Read/Write (读写)
Read/Write Enable(是否启用读写) 开启读写可以访问Texture2D.SetPixels, Texture2D.GetPixels和其他Texture2D方法。开启会使Texture所需内存量增加一倍。因此默认情况下禁用此属性，并且仅在需要脚本访问权限时才启用它。
图片设置案例
-
UI按钮图片
Texture Type：Sprite (2D and UI)
Sprite Mode：Single
Pixels Per Unit：100（与Canvas Scaler一致）
sRGB：开启
Generate Mip Maps：关闭
Compression：ASTC 6x6（移动端）或DXT5（PC）
Filter Mode：Bilinear -
3D模型法线贴图
Texture Type：Normal map
sRGB：关闭
Create from Grayscale：开启（根据高度图生成法线）
Compression：BC5（PC）或ASTC 6x6（移动端）
Generate Mip Maps：开启
Wrap Mode：Repeat
-
像素艺术角色
Texture Type：Sprite (2D and UI)
Filter Mode：Point (no filter)
Compression：None（避免压缩导致像素模糊）
Non-Power of 2：ToNearest（确保纹理尺寸为2次幂）
常见细节问题
- 图片模糊：
检查Filter Mode是否为Bilinear（关闭Mip Maps）。
确保Pixels Per Unit与Canvas Scaler的Reference Resolution匹配。 - 透明边缘黑边：
开启Alpha Is Transparency，并检查原始图片的Alpha通道是否干净。 - 内存占用过高：
使用合适的压缩格式（如ASTC/DXT5）。
关闭不必要的Mip Maps。
