NAT穿越

概述

• IPSec协商是通过IKE完成--->ISAKMP协议完成--->由UDP封装，源目端口均为500。
  • NAT--->NAPT，同时转换IP和端口信息。
  • 对端设备会查验收到的数据报文中的源IP和源端口，其中源IP可以设定为NAT转换后的IP，但是源端口无法更改设定。
  • 不进行端口转换，可以在FW1上使用模板方式。
• 数据流量的传递过程
  • AH协议 --- 校验范围是这个IP层及以上的内容进行HASH校验。
    • 数据报文在进行NAT转换后，最外层的IP层信息发生了改变，而接收方在进行AH协议的完整性校验时，信息对不上，HASH数值被改变。----AH报文是无法通过NAT网关。
  • ESP协议 --- 进行校验是不包含外层IP信息的。

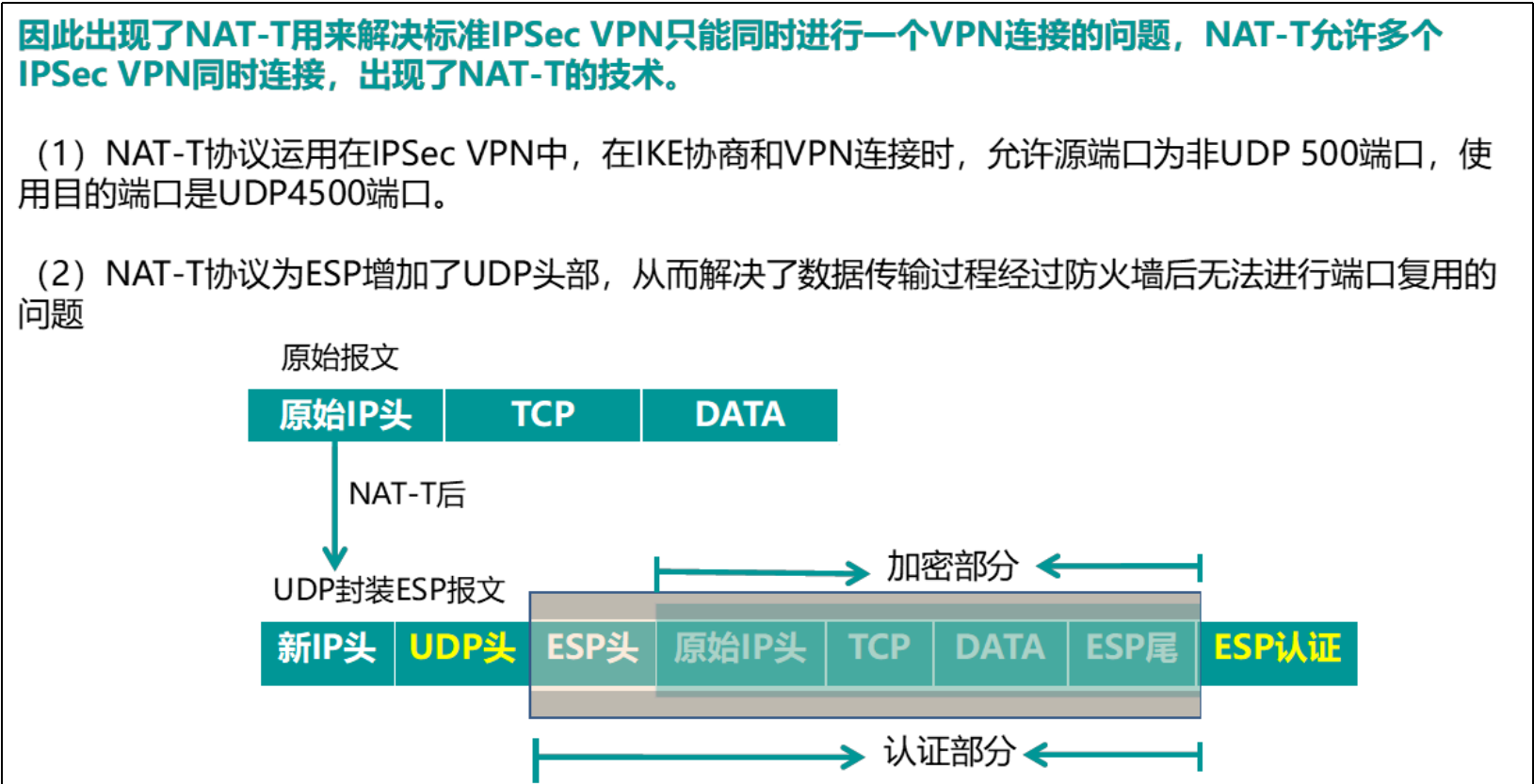

    • NAT一般会修改IP和端口，而ESP协议会加密传输层信息，导致无法修改端口。 --- 同时转换端口的NAT，ESP也不支持。

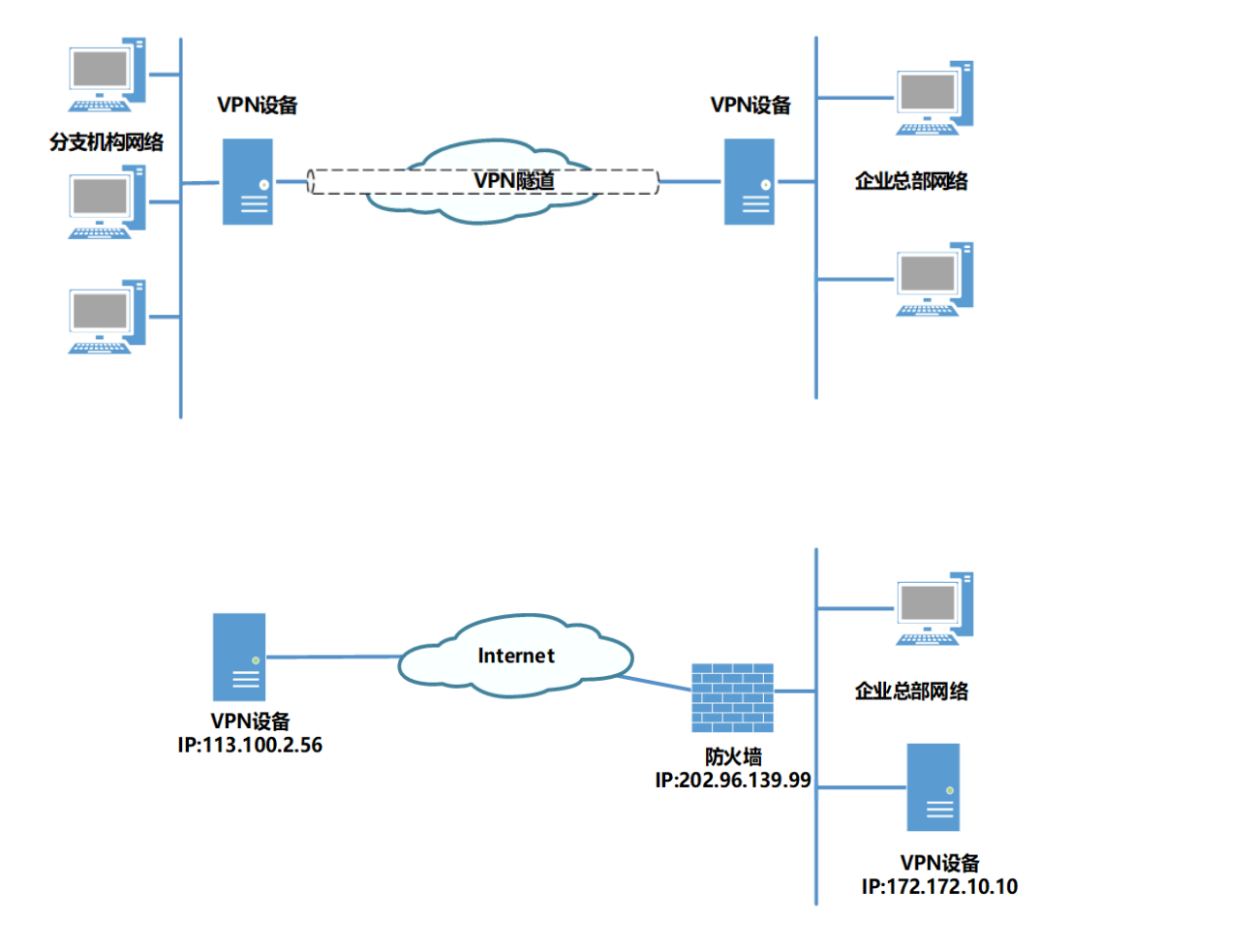

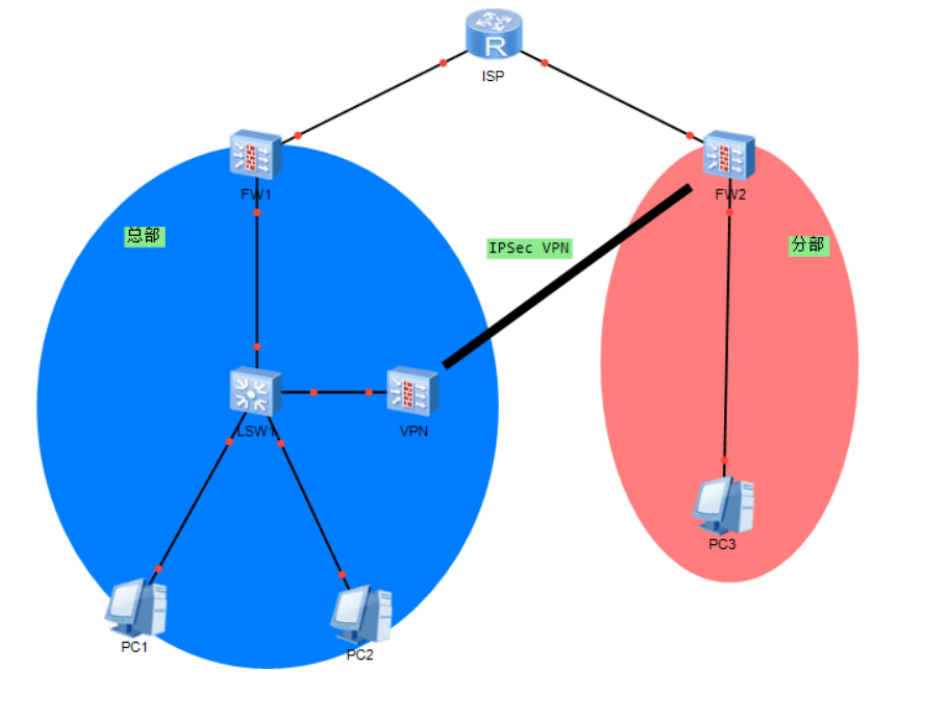

NAT穿越场景

• NAT转换后的公网地址未知；使用模板方式
  • 缺陷，总部无法主动连接连接。
• NAT转换后公网地址可知；总部使用模板或IKE方式。
  • 使用IKE方式也无法主动与分部建立连接。--->因为总部只能写公网地址，不能写私网地址，否则数据无法传输。
  • 如果要实现总部主动与分部建立连接，那么需要在分部的NAT设备上配置NAT Server功能。将私网的VPN服务器地址映射到公网。
• NAT设备提供了NAT Server功能，总部使用IKE方式主动访问。
  • 在使用端口映射时，需要同时映射IKE协议的UDP500端口，以及NAT-T协议下的UDP 4500端口。
  • 并且，如果NAT设备使用的是防火墙，则会产生反向server-map表单。
  • 故分部也可以直接向总部发起访问。

分析：

1 、不能使用 AH 协议

2 、总部作为响应方使用模板方式建立 --- 不需要配置 ACL 规则

3 、分支部署 NAT 后，导致数据报文源 IP 发生变化，因此在采用预共享密钥认证方式下，不能再以 IP 地址来标识设备身份，需要更换身份标识。

4 、如果使用 IKEv1 ，只能采用野蛮模式。

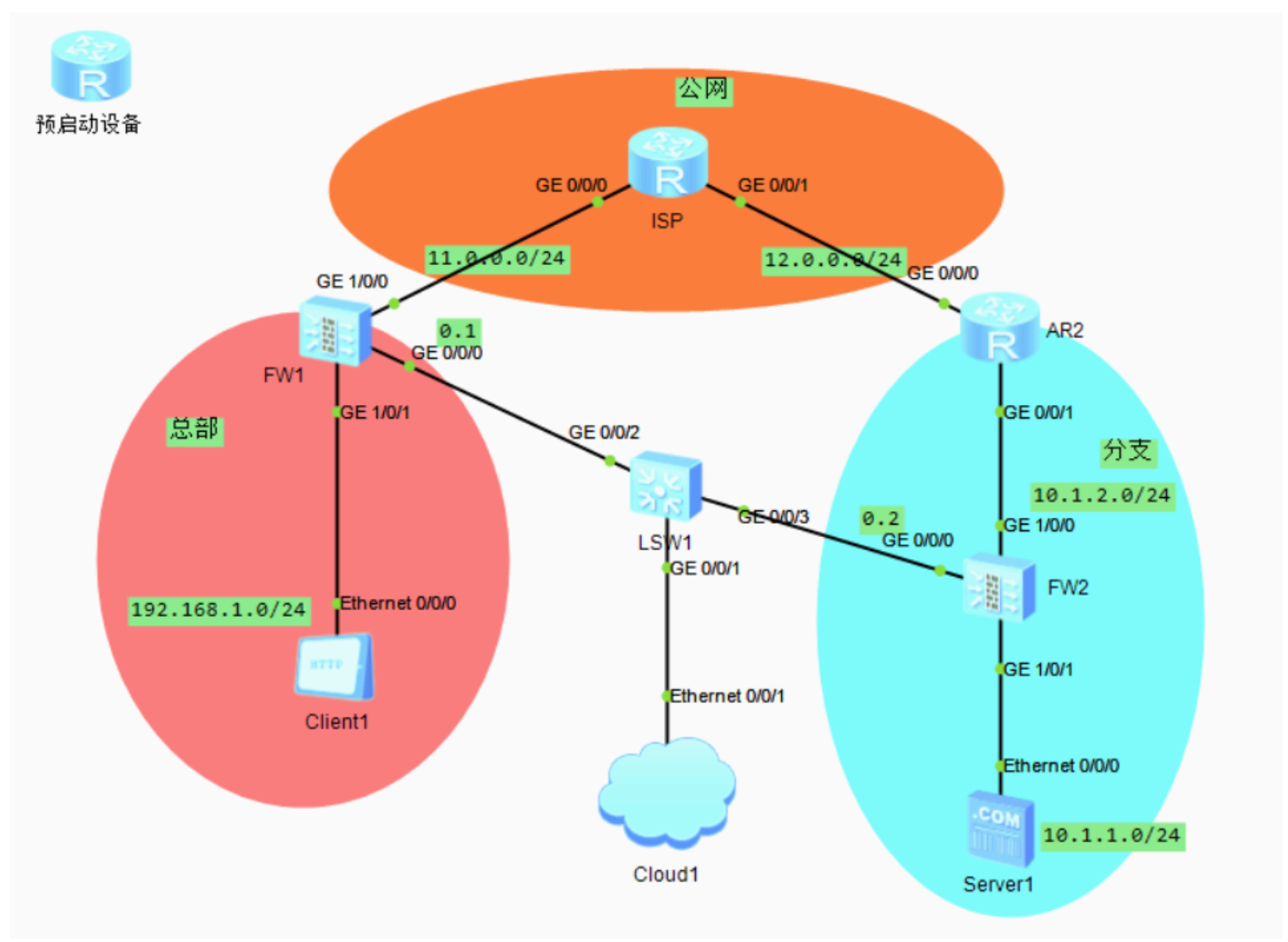

1 、基础配置







2 、 NAT 网关配置 ---esay-ip

[r2]acl 2000

[r2-acl-basic-2000]rule permit source 10.1.2.0 0.0.0.255

[r2]int g 0/0/0

[r2-GigabitEthernet0/0/0]nat outbound 2000







3 、在 FW2 上配置 ACL ，总部上直接通过镜像方式复制

[FW2]acl 3000

[FW2-acl-adv-3000]rule permit ip source 10.1.1.0 0.0.0.255 destination 192.168.1.0        0.0.0.255

        只需要在分部上进行流量抓取，总部直接镜像







4 、配置 IKE 安全提议、 IKE 对等体和 IPSec 安全提议



        ------------IKE对等体配置

[FW1]ike local-name fw1 --- 设定本地名称为 fw1

[FW1]ike peer fw2

[FW1-ike-peer-fw2]undo version 2

[FW1-ike-peer-fw2]exchange-mode aggressive --- 选择野蛮模式，因为主模式必须使用 IP 地址

[FW1-ike-peer-fw2]ike-proposal 1

[FW1-ike-peer-fw2]pre-shared-key Test!123

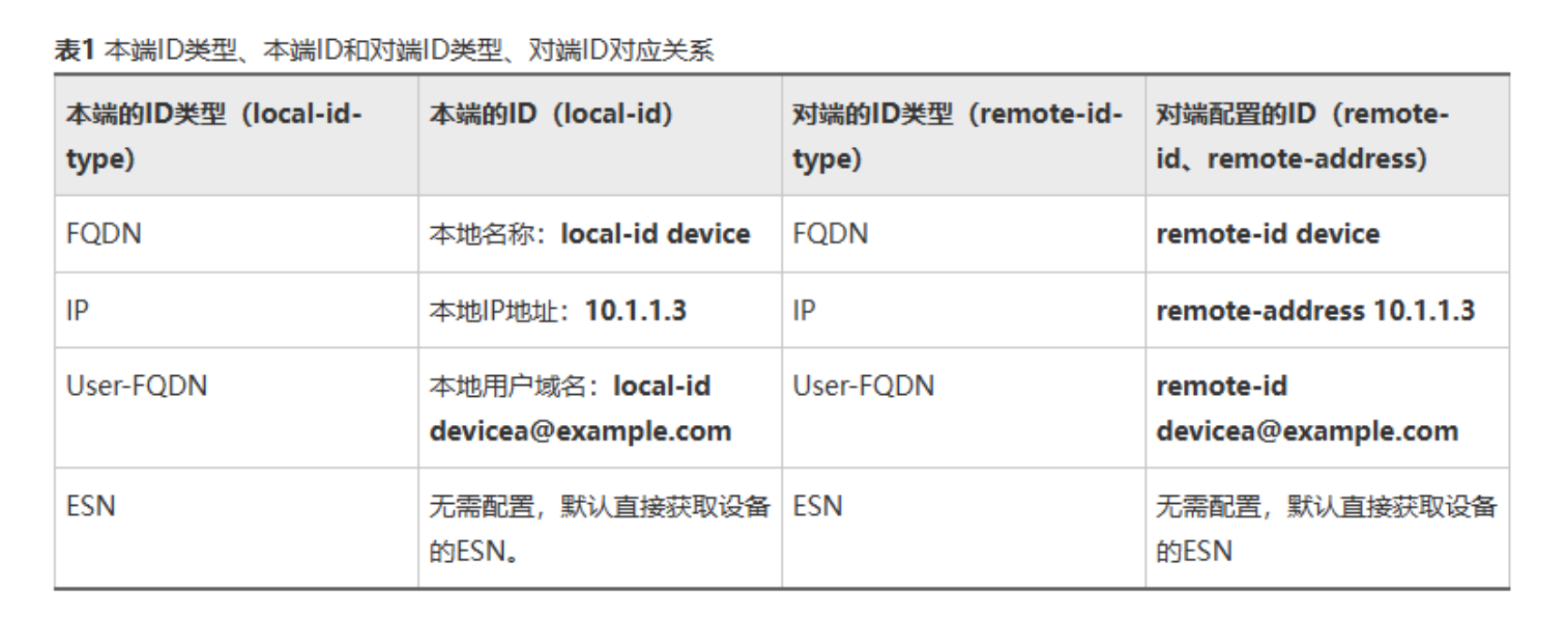

[FW1-ike-peer-fw2]local-id-type fqdn --- 配置对等体 ID 的类型为名称

[FW1-ike-peer-fw2]remote-id fw2 --- 设定对端的身份 ID

[FW1-ike-peer-fw2]nat traversal --- 开启 NAT-T 功能

        FW1作为总部，不需要指定对端的 IP 地址，因为采用的是模板方式

[FW2]ike local-name fw2

[FW2]ike peer fw1

[FW2-ike-peer-fw1]undo version 2

[FW2-ike-peer-fw1]exchange-mode aggressive

[FW2-ike-peer-fw1]ike-proposal 1

[FW2-ike-peer-fw1]pre-shared-key Test!123

[FW2-ike-peer-fw1]local-id-type fqdn --- 配置对等体 ID 的类型为名称

[FW2-ike-peer-fw1]remote-id fw2 --- 设定对端的身份 ID

[FW2-ike-peer-fw1]nat traversal --- 开启 NAT-T 功能

[FW2-ike-peer-fw1]remote-address 11.0.0.1

        分支必须具备对端IP 地址，否则无法找到向谁发送数据报文





5 、 IPsec 策略





6 、安全策略

唯一的变化：如果需要携带协议字段，则需要开放 ESP 协议和 UDP 的 500 端口，如果存在 NAT 穿越，还需要

开启 UDP 的 4500 端口。



• 建立IPSec SA和IKE SA的对端地址。
• 用来做身份验证
• 用来查找预共享密钥

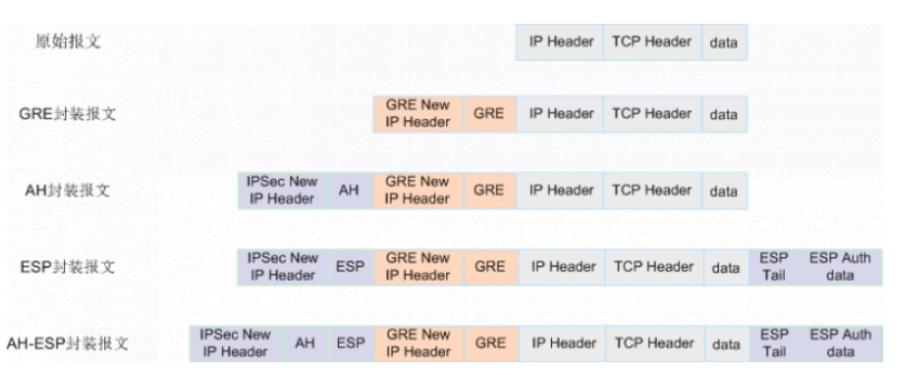

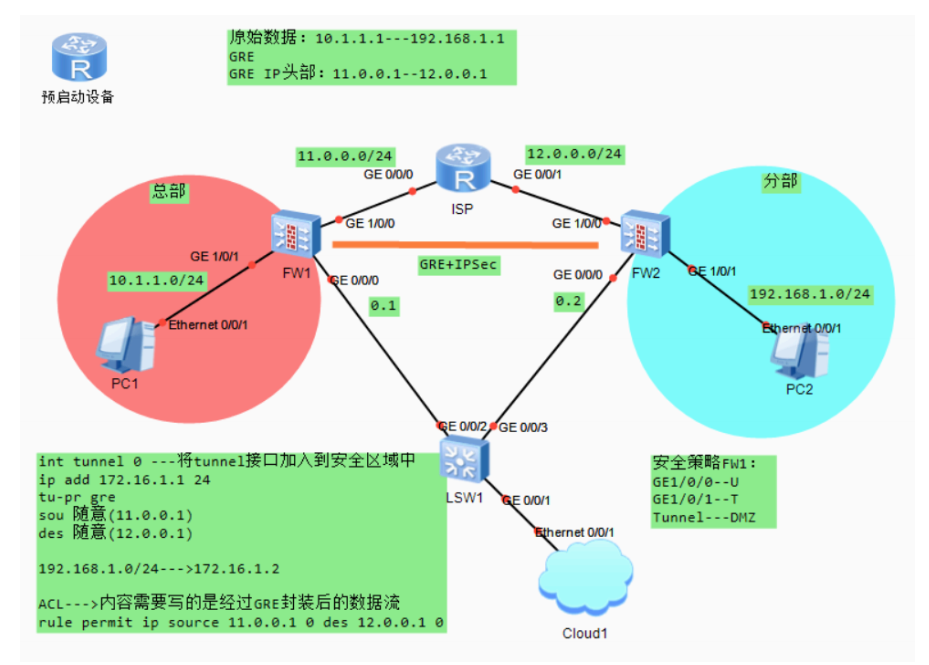

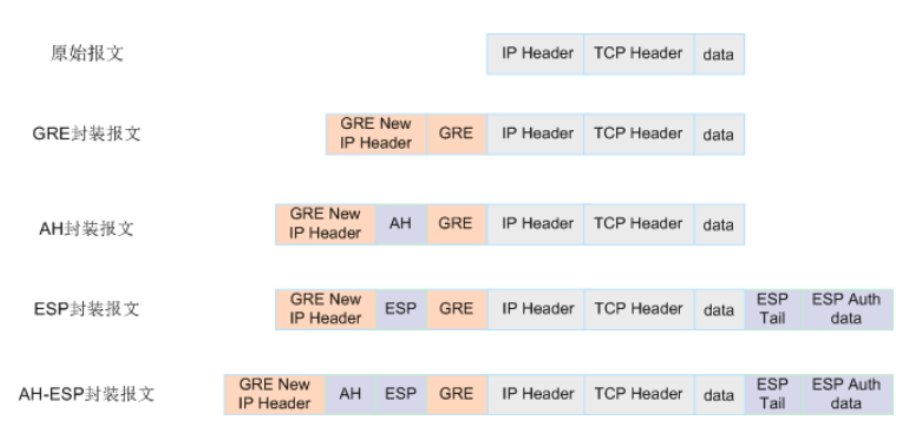

IPSec + GRE VPN
