Opencv进阶操作：图像拼接

---

前言

在数字图像处理领域，图像拼接（Image Stitching）是一项将多张重叠图像无缝合成广角视图的关键技术。这项技术被广泛应用于全景照片生成、卫星地图制作、医学影像分析等领域。本文将使用OpenCV库，结合Python示例代码，深入解析图像拼接的核心实现流程。

---

一、图像拼接的原理

常用算法：

• SIFT（尺度不变特征变换）：对旋转、尺度、光照变化具有鲁棒性。

• SURF（加速版SIFT）：计算速度更快。

• ORB（Oriented FAST and Rotated BRIEF）：轻量级，适合实时应用。

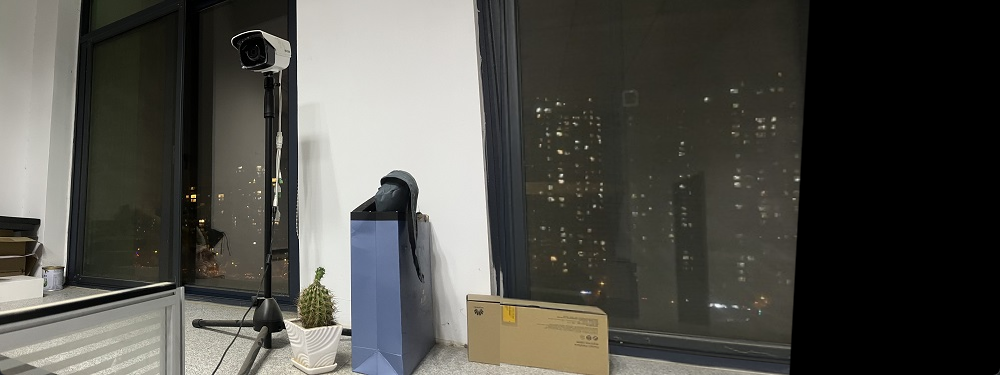

  代码处理后：

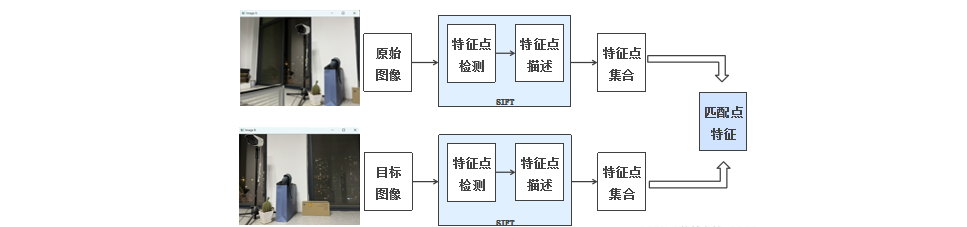

1. 特征提取与匹配

目的：找到不同图像之间的对应点，建立空间关联。

• 关键点检测：
  使用特征检测算法（如SIFT、SURF、ORB）在每张图像中提取显著的特征点（角点、边缘等）。这些关键点对旋转、缩放和光照变化具有鲁棒性。

• 描述子生成：
  为每个关键点生成一个特征向量（描述子），用于描述该点周围像素的分布特性。例如，SIFT描述子通过梯度方向直方图表示局部特征。

• 特征匹配：
  使用相似性度量（如欧氏距离）在不同图像的特征描述子之间进行匹配，找到对应的关键点对。常用方法包括暴力匹配（Brute-Force）或快速近似最近邻（FLANN）。

2. 图像配准

目的：计算图像之间的几何变换关系，对齐重叠区域。

3. 图像变换与投影

目的：将图像映射到同一坐标系下，准备拼接。

• 透视变换（Warping）：
  利用单应性矩阵 H对源图像进行透视变换，使其与目标图像的视角对齐。OpenCV中的 cv2.warpPerspective 函数实现此功能。

• 拼接画布计算：
  根据变换后的图像角点坐标，计算最终拼接图的尺寸，确保所有图像内容都能包含在内。例如，将多张图像的角点坐标极值（最大/最小x和y值）作为画布边界。

4. 图像融合

目的：消除拼接处的接缝和曝光差异，实现平滑过渡。

5. 优化与后处理

• 曝光补偿：
  若图像间亮度差异较大，需对重叠区域的像素值进行直方图匹配，调整曝光一致性。

• 接缝优化：
  使用动态规划或图割（Graph Cut）算法寻找最佳拼接路径，避开运动物体或高对比度区域。

• 重投影校正：
  对广角拼接结果进行球形或圆柱形投影，消除透视畸变（适用于全景图）。

二、图像拼接的简单实现（案例实现）

1.引入库

import cv2
import numpy as np
import sys

2.定义cv_show()函数

def cv_show(name,img):cv2.imshow(name,img)cv2.waitKey(0)

3.创建特征检测函数detectAndDescribe()

def detectAndDescribe(image):gray =cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)#灰度图descriptor = cv2.SIFT_create()#建立sift生成器#检测sift特征点，计算描述符，第二个参数为掩模(kps,des) = descriptor.detectAndCompute(gray,None)# 将结果转换为numpy数组kps_float = np.float32([kp.pt for kp in kps])return (kps,kps_float,des)

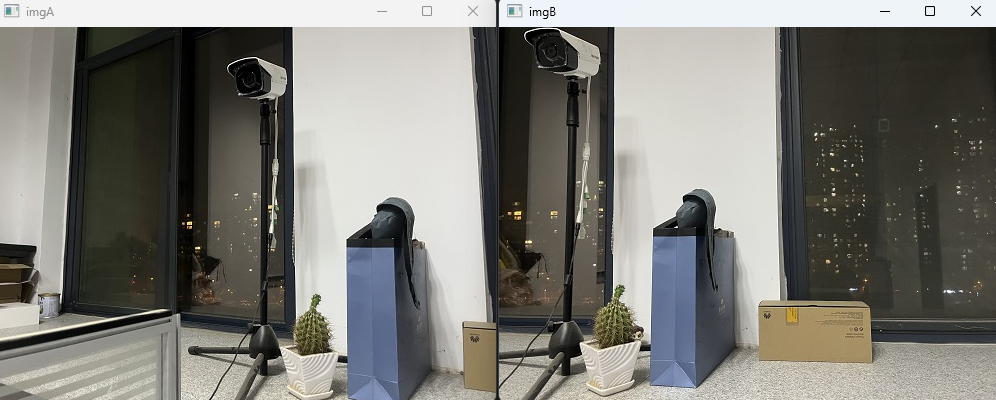

4.读取拼接图片

imageA = cv2.imread('1.jpg')
imageB = cv2.imread('2.jpg')
cv_show('imgA',imageA)
cv_show('imgB',imageB)

5.计算图片特征点及描述符

(kpsA,kps_floatA,desA) = detectAndDescribe(imageA)
(kpsB,kps_floatB,desB) = detectAndDescribe(imageB)

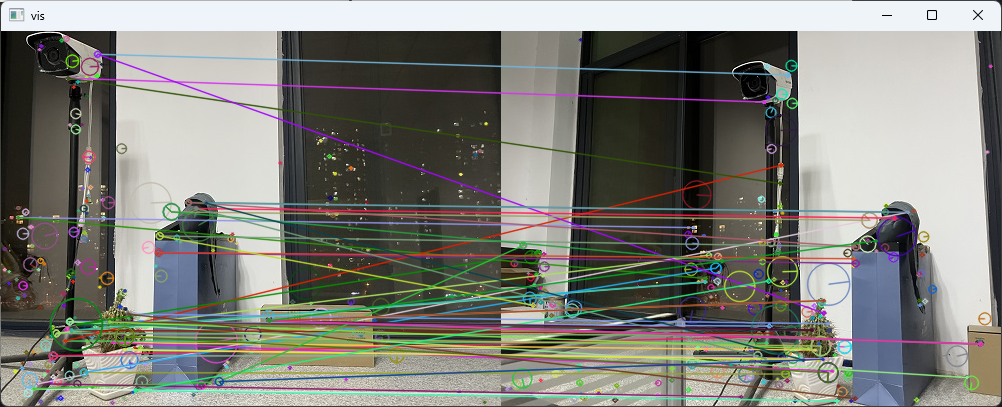

6.建立暴力匹配BFMatcher并使用drawMatchesKnn（）绘制关键点之间的连线

BFMatcher，在匹配大型训练集合速度更快

matcher = cv2.BFMatcher()
rawMatches = matcher.knnMatch(desB,desA,2)
good = []
matches =[]
for m in rawMatches:if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:good.append(m)matches.append((m[0].queryIdx,m[0].trainIdx))
print(len(good))
print(matches)vis = cv2.drawMatchesKnn(imageB,kpsB,imageA,kpsA,good,None,flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv_show('vis',vis)

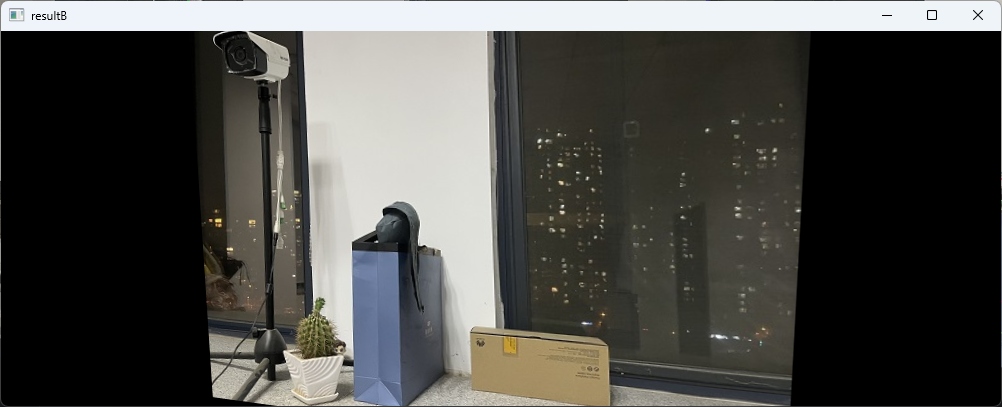

7.透视变换

if len(matches)>4: #筛选后的匹配对大于4时，计算视角变换矩阵ptsB = np.float32([kps_floatB[i] for (i, _) in matches])ptsA = np.float32([kps_floatA[i] for (_, i) in matches])(H,mask) = cv2.findHomography(ptsB,ptsA,cv2.RANSAC,10)
else:print('图片未找到4个以上的匹配点')sys.exit()result = cv2.warpPerspective(imageB,H,(imageB.shape[1] + imageA.shape[1],imageB.shape[0]))
cv_show('resultB',result)

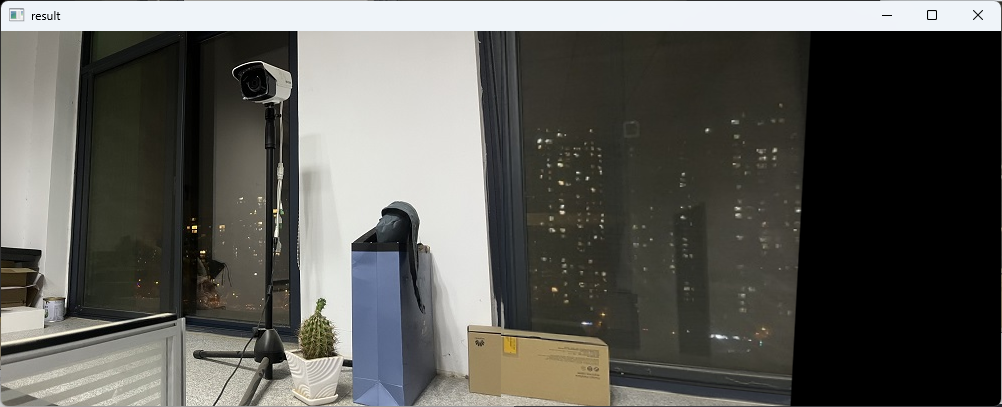

8.将图片A填充到指定位置（左）

result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA
cv_show('result',result)

9.完整代码：

import cv2
import numpy as np
import sys
def cv_show(name,img):cv2.imshow(name,img)cv2.waitKey(0)
def detectAndDescribe(image):gray =cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)#灰度图descriptor = cv2.SIFT_create()#建立sift生成器#检测sift特征点，计算描述符，第二个参数为掩模(kps,des) = descriptor.detectAndCompute(gray,None)# 将结果转换为numpy数组kps_float = np.float32([kp.pt for kp in kps])return (kps,kps_float,des)
'''----------读取拼接图片----------'''
imageA = cv2.imread('1.jpg')
imageB = cv2.imread('2.jpg')
cv_show('imgA',imageA)
cv_show('imgB',imageB)
'''计算图片特征点及描述符'''
(kpsA,kps_floatA,desA) = detectAndDescribe(imageA)
(kpsB,kps_floatB,desB) = detectAndDescribe(imageB)
'''-------建立暴力匹配BFMatcher，在匹配大型训练集合速度更快--------'''
matcher = cv2.BFMatcher()
rawMatches = matcher.knnMatch(desB,desA,2)
good = []
matches =[]
for m in rawMatches:if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:good.append(m)matches.append((m[0].queryIdx,m[0].trainIdx))
print(len(good))
print(matches)vis = cv2.drawMatchesKnn(imageB,kpsB,imageA,kpsA,good,None,flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv_show('vis',vis)
'''透视变换'''
if len(matches)>4: #筛选后的匹配对大于4时，计算视角变换矩阵ptsB = np.float32([kps_floatB[i] for (i, _) in matches])ptsA = np.float32([kps_floatA[i] for (_, i) in matches])(H,mask) = cv2.findHomography(ptsB,ptsA,cv2.RANSAC,10)
else:print('图片未找到4个以上的匹配点')sys.exit()result = cv2.warpPerspective(imageB,H,(imageB.shape[1] + imageA.shape[1],imageB.shape[0]))
cv_show('resultB',result)
#将图片传入result图片最左端
result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA
cv_show('result',result)

---

总结

图像拼接的本质是通过特征匹配建立图像间的几何对应关系，利用投影变换对齐视角，最后通过融合技术消除拼接痕迹。其核心原理结合了特征匹配、几何变换和图像融合三大技术模块，是计算机视觉领域的基础应用之一。
