《------正文------》

目录

  • ROC介绍
  • 1. 基本原理
  • 2. 示例
    • **步骤1：准备数据**
    • 步骤2：排序与阈值选择
    • 步骤3：绘制ROC曲线
  • 3.代码实现
  • **4. 关键点总结**

ROC介绍

ROC曲线（Receiver Operating Characteristic Curve）是一种用于评估二分类模型性能的工具，通过绘制不同阈值下的真阳性率（TPR）和假阳性率（FPR）来直观反映模型的分类能力。以下是其基本原理和分步骤示例：

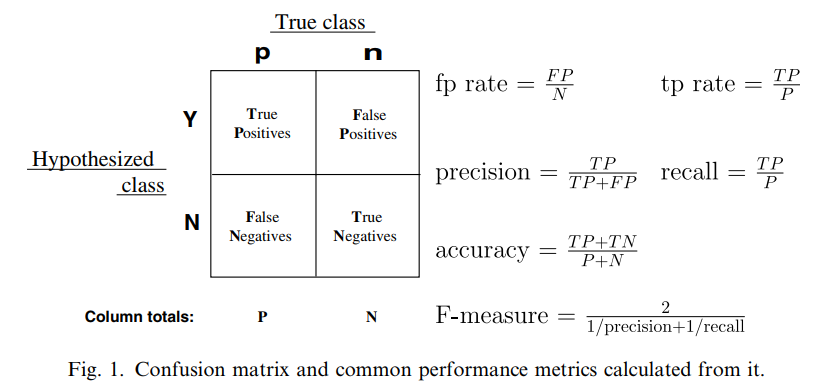

1. 基本原理

在这里插入图片描述

  • 核心指标：
    • 真阳性率（TPR）： T P R = T P T P + F N TPR = \frac{TP}{TP + FN} TPR=TP+FNTP​，表示实际为正例的样本中被正确预测的比例。TPR越大意味着TP越大，也就意味着对于测试样本中的所有正例来说，其中大部分都被学习器预测正确。
    • 假阳性率（FPR）： F P R = F P F P + T N FPR = \frac{FP}{FP + TN} FPR=FP+TNFP​，表示实际为负例的样本中被错误预测的比例。FPR越小意味着FP越小、TN越大，也就意味着FPR越小，则对于测试样例中的所有反例来说，其中大部分被学习器预测正确。
  • ROC曲线：以FPR为横轴、TPR为纵轴，通过调整分类阈值生成一系列点并连接成曲线。曲线越靠近左上角，模型性能越好。一个好的模型是TPR大PFR偏小的。

2. 示例

步骤1：准备数据

假设有以下测试集预测结果（二分类）：

样本预测概率（正类）真实标签
A0.951
B0.851
C0.700
D0.551
E0.300

上述表格中，第一列代表样本名称；第二列代表预测为样本被预测为正例的概率；第三列代表样本的真实标签，1代表正例，0代表负例。
正例数目：P=3
负例数目：N=2

步骤2：排序与阈值选择

将样本按预测概率从高到低排序，依次以每个概率值为阈值计算TPR和FPR：

  1. 阈值=0.95：
    • 预测为正例：A（TP=1），其余为负例（FN=2【B,D】, FP=0, TN=2【C,E】）。
    • T P R = 1 / 3 ≈ 0.33 TPR = 1/3 \approx 0.33 TPR=1/3≈0.33, F P R = 0 / 2 = 0 FPR = 0/2 = 0 FPR=0/2=0。
  2. 阈值=0.85：
    • 预测为正例：A, B（TP=2）,其余为负例（FN=1【D】, FP=0, TN=2【C,E】）。
    • T P R = 2 / 3 ≈ 0.67 TPR = 2/3 \approx 0.67 TPR=2/3≈0.67, F P R = 0 / 2 = 0 FPR = 0/2=0 FPR=0/2=0。
  3. 阈值=0.70：
    • 预测为正例：A, B, C（TP=2【A,B】, FP=1【C】）,其余为负例（FN=1【D】, TN=1【E】）。
    • T P R = 2 / 3 ≈ 0.67 TPR = 2/3 \approx 0.67 TPR=2/3≈0.67, F P R = 1 / 2 = 0.5 FPR = 1/2 = 0.5 FPR=1/2=0.5。
  4. 阈值=0.55：
    • 预测为正例：A, B, D（TP=3【A,B,D】, FP=1【C】）,其余为负例（FN=0, TN=1【E】）。
    • T P R = 1 TPR = 1 TPR=1, F P R = 1 / 2 = 0.5 FPR = 1/2 =0.5 FPR=1/2=0.5。
  5. 阈值=0.30：
    • 所有样本为正例（TP=3【A,B,D】, FP=2【C,E】）,FN=0,TN=0。
    • T P R = 1 TPR = 1 TPR=1, F P R = 1 FPR = 1 FPR=1。

步骤3：绘制ROC曲线

将上述(FPR, TPR)点连接成曲线：

  • 点序列：(0, 0.33), (0, 0.67), (0.5, 0.67), (0.5, 1), (1, 1)。
  • AUC计算：通过梯形法或曼-惠特尼U统计量计算曲线下面积（本例AUC≈0.83）。

3.代码实现

下面我们通过代码实现ROC曲线的绘制以及AUC面积计算。

# --coding:utf-8--
from sklearn.metrics import roc_curve, auc
import matplotlib.pyplot as plt
import matplotlib
matplotlib.use('TkAgg')# 真实标签
y_true = [1, 1, 0, 1, 0]
# 每个标签预测为正例的概率
y_score = [0.95, 0.85, 0.70, 0.55, 0.30]fpr, tpr, _ = roc_curve(y_true, y_score)
roc_auc = auc(fpr, tpr)plt.plot(fpr, tpr, label=f'ROC (AUC={roc_auc:.2f})')
plt.plot([0, 1], [0, 1], 'k--')  # 随机分类线
plt.xlabel('FPR')
plt.ylabel('TPR')
plt.legend()
plt.show()

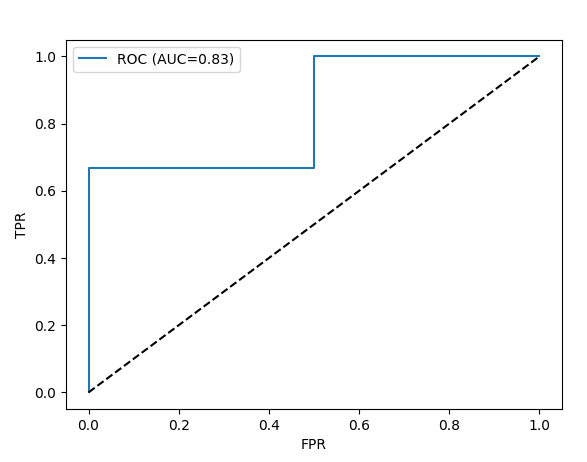

运行结果：
在这里插入图片描述

4. 关键点总结

  • 阈值选择：ROC曲线通过遍历所有可能的阈值生成，反映模型在不同误判代价下的表现。
  • AUC意义：AUC值越接近1，模型区分能力越强；0.5表示无判别力。
  • 多分类扩展：可通过OvR策略为每个类别单独绘制ROC曲线。

通过上述步骤，可以清晰理解ROC曲线的计算逻辑和实际应用。

在这里插入图片描述

好了，这篇文章就介绍到这里，喜欢的小伙伴感谢给点个赞和关注，更多精彩内容持续更新~~
关于本篇文章大家有任何建议或意见，欢迎在评论区留言交流！
