Marin说PCB之1000-BASE-T1的PCB设计总结--04

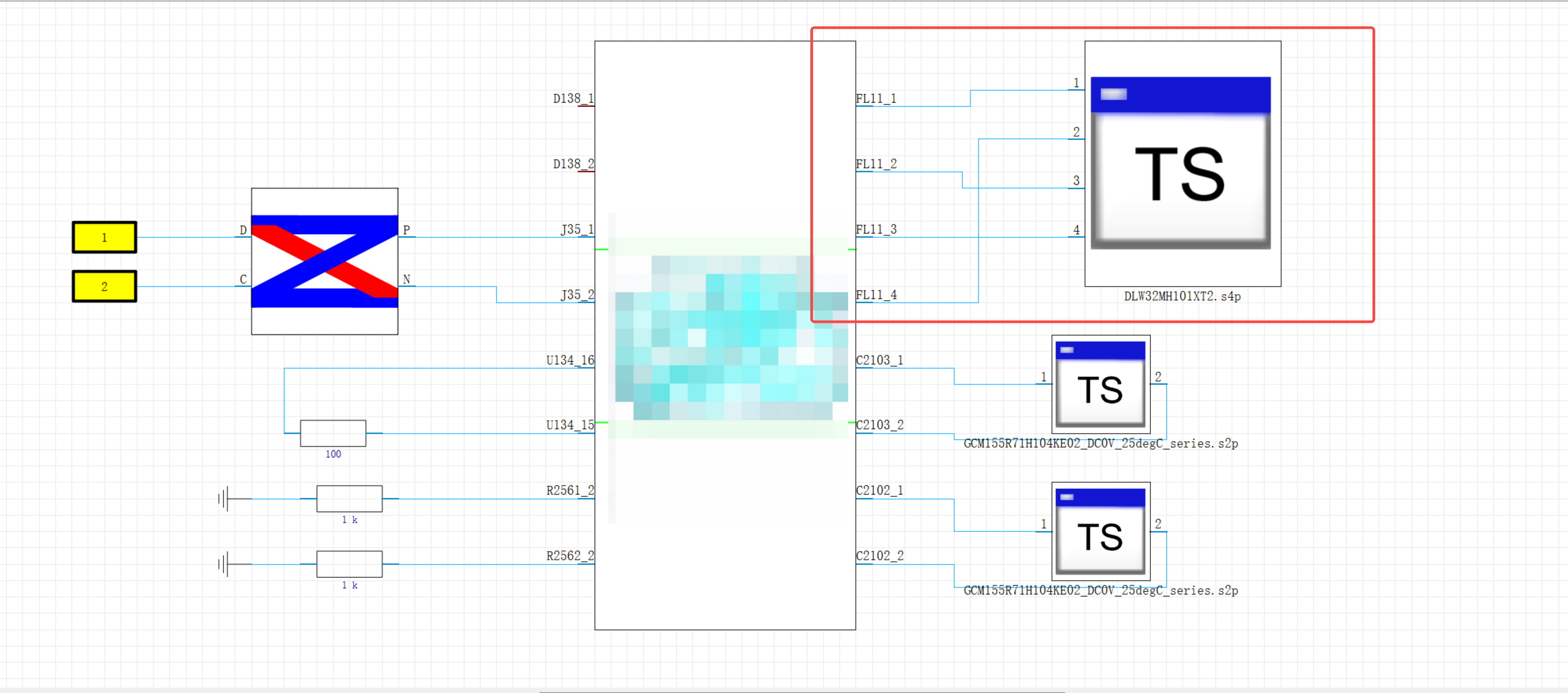

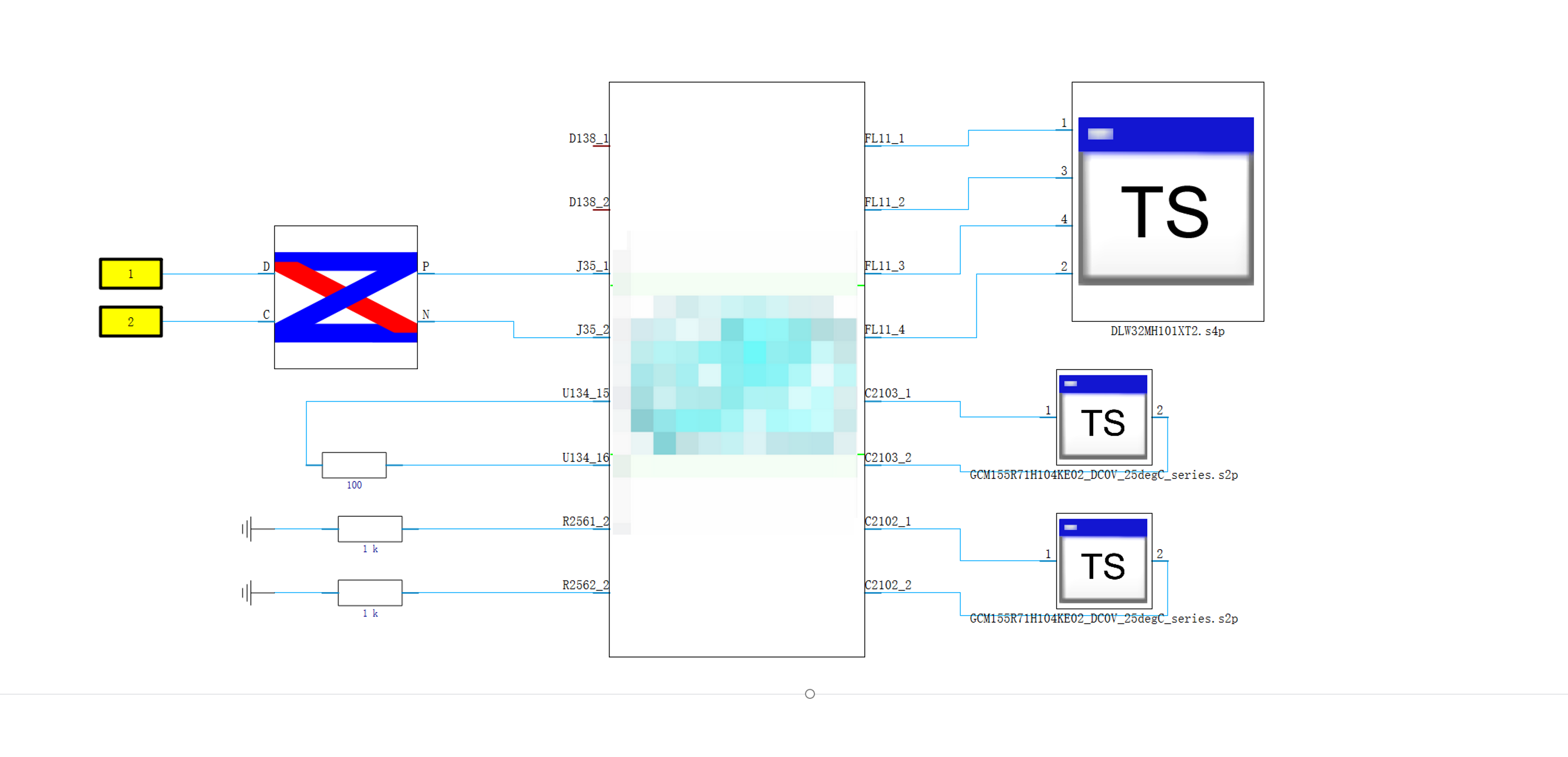

另外一路的1000-BASE-T1 Circuit：千兆以太网的仿真电路原理图的连接搭建方式如下： （共模电感的连接需要特别注意一下PIN序别搞错了）

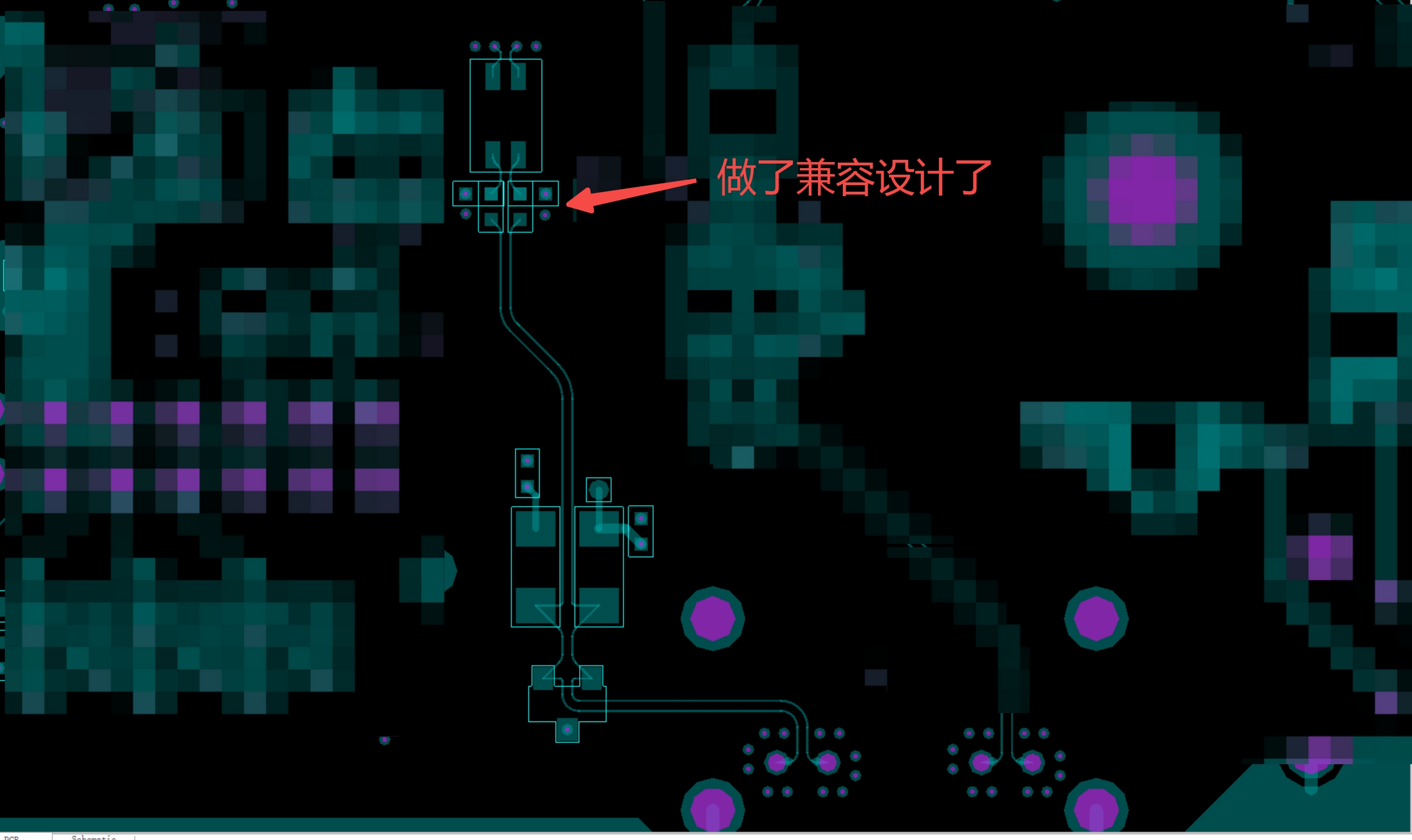

这一路1000-BASE-T1 Circuit是做了兼容设计的：

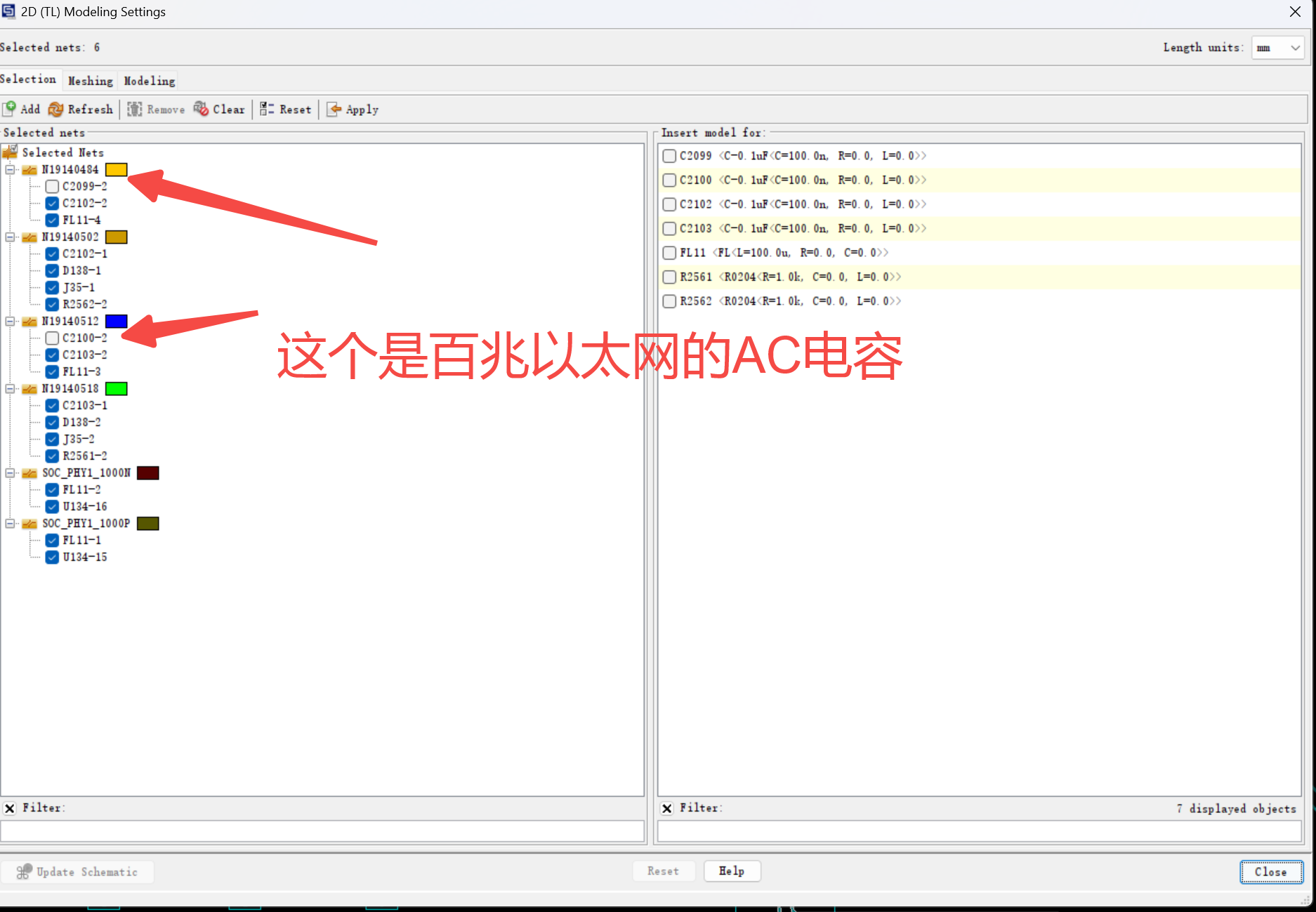

其中电容C2099和C2100是百兆以太网的AC电容。

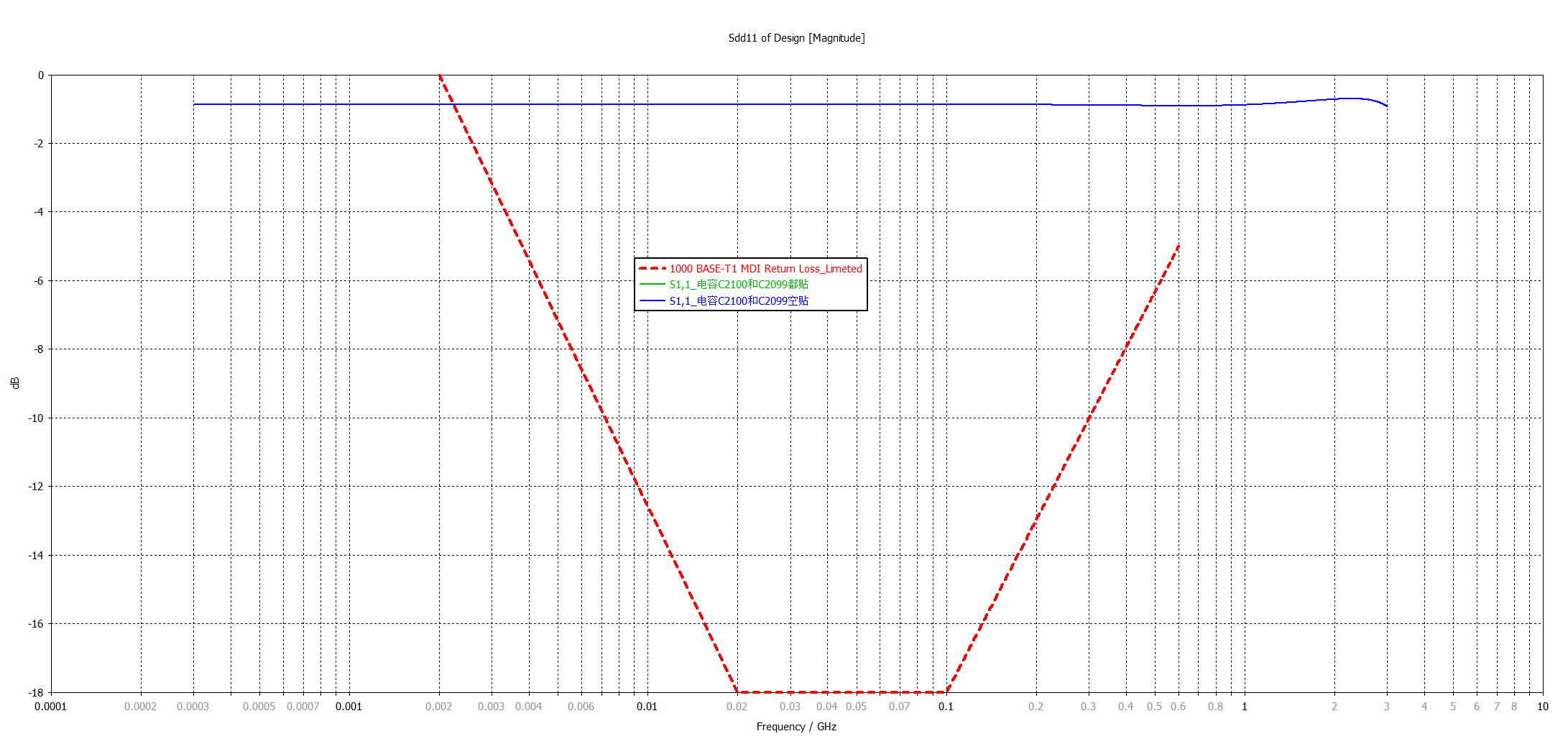

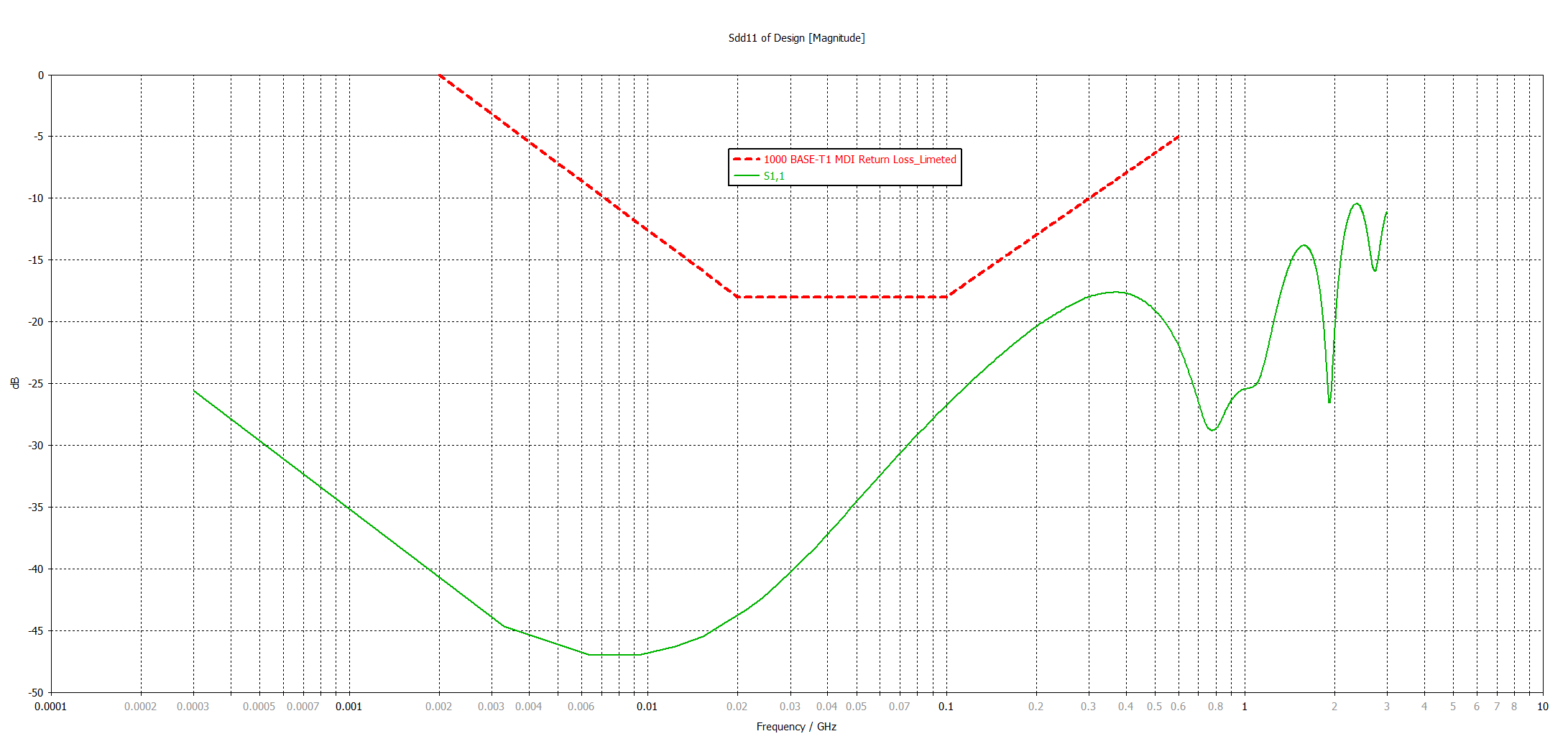

1000-BASE-T1 Differential Return Loss：曲线太差了，不符合正常的设计曲线图。

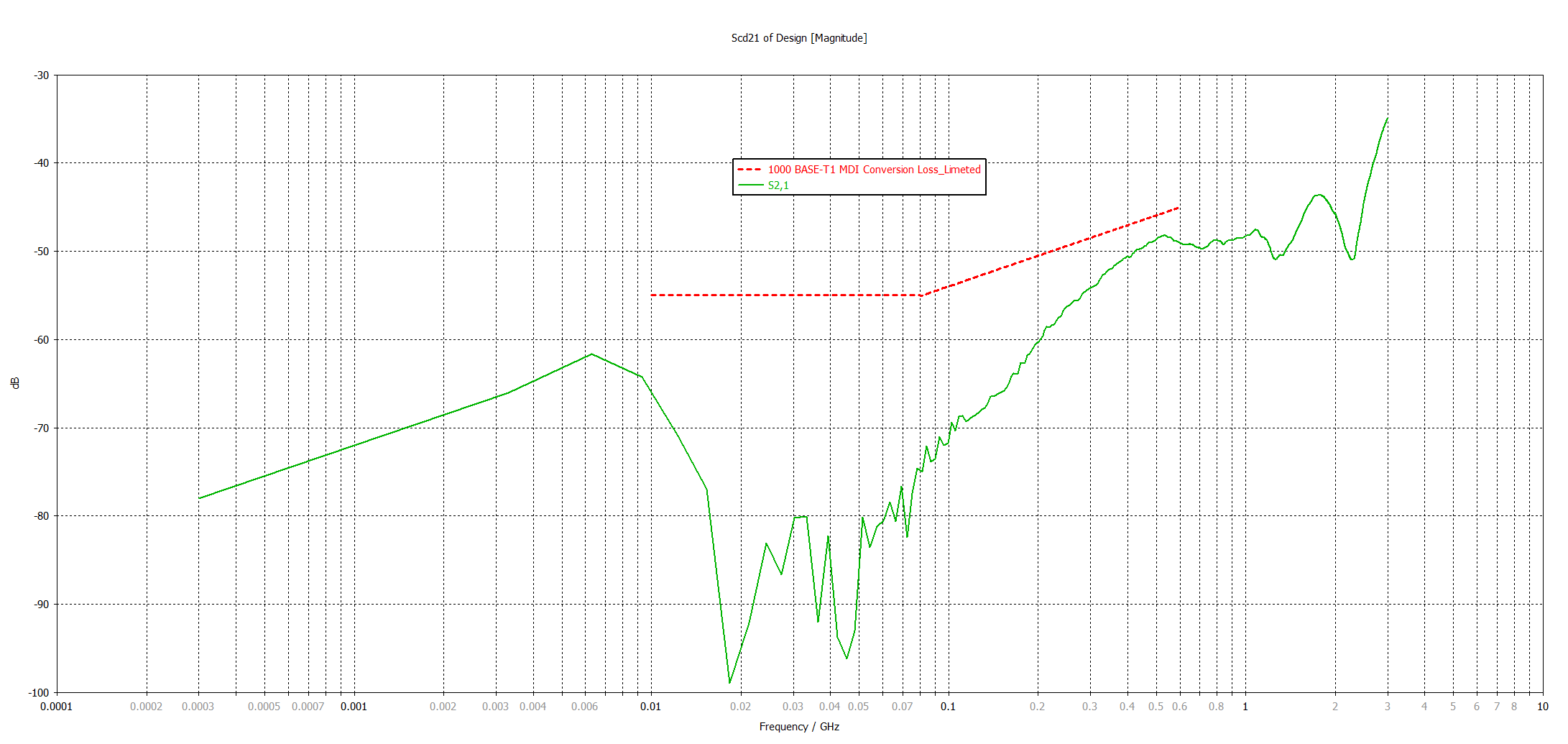

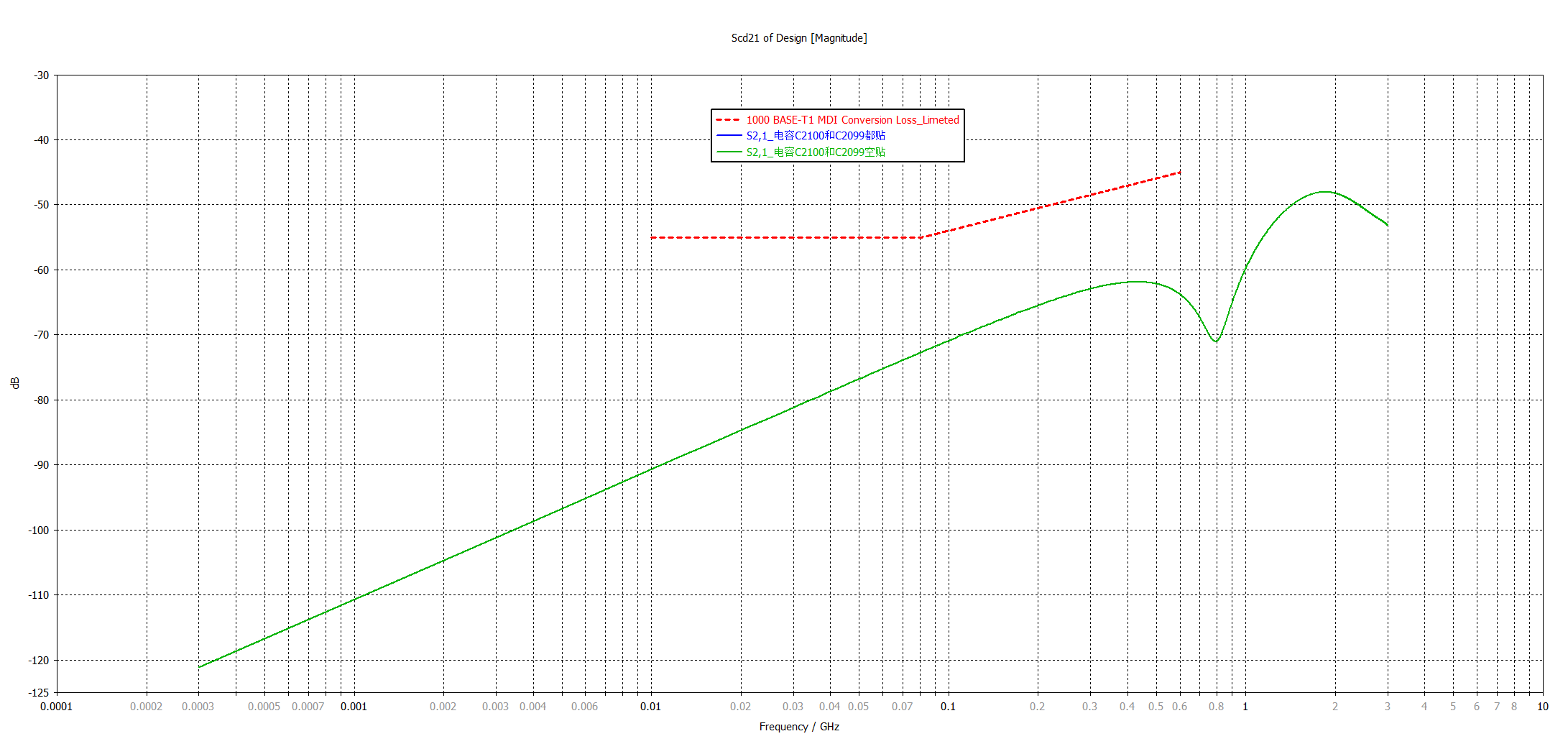

1000-BASE-T1 Differential to Common Mode Conversion Loss：曲线 过于平滑，不符合正常的设计曲线图。

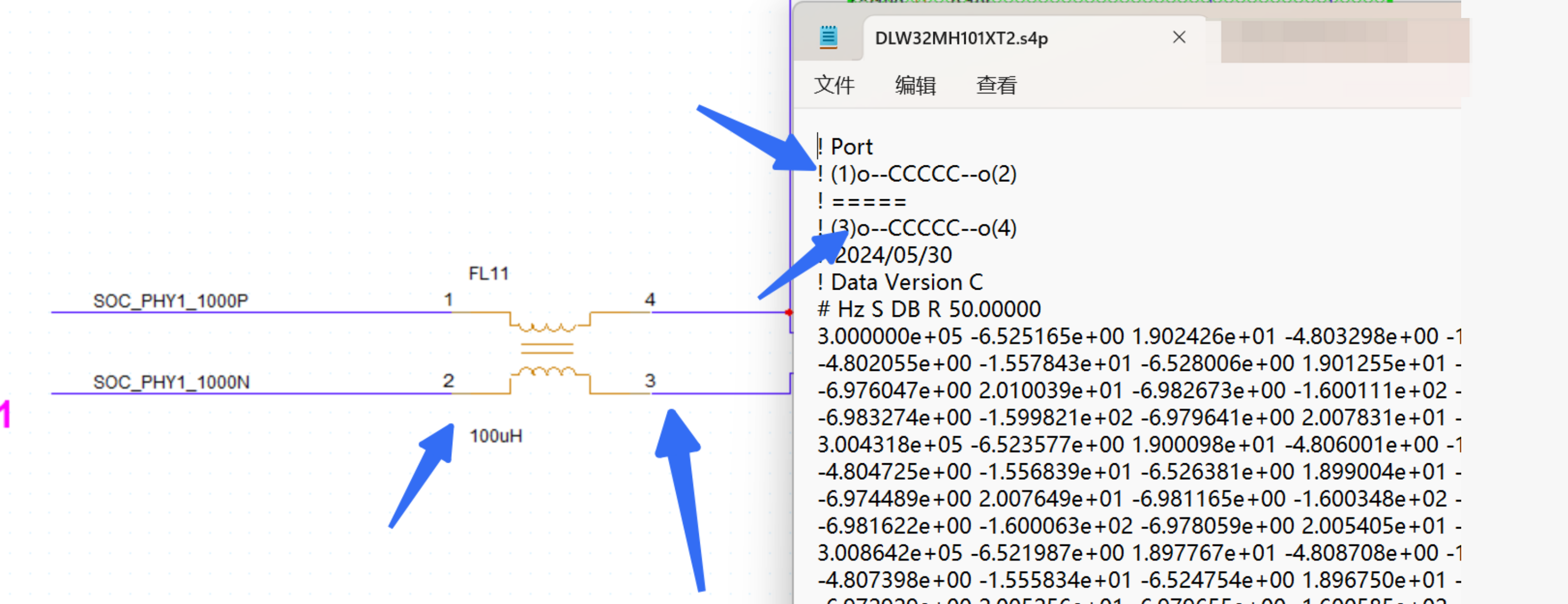

上面的回损的曲线图的时候想起来之前的文章关于1000-BASE-T1上的共模电感的选型一个问题就是共模电感port口搭建错误了

Marin说PCB之1000-BASE-T1上的共模电感的选型知多少---03https://blog.csdn.net/weixin_45223454/article/details/141107055

我仔细检查了一遍没有问题的：

我找了之前的乌克兰的仿真的老师傅询问了一些原因

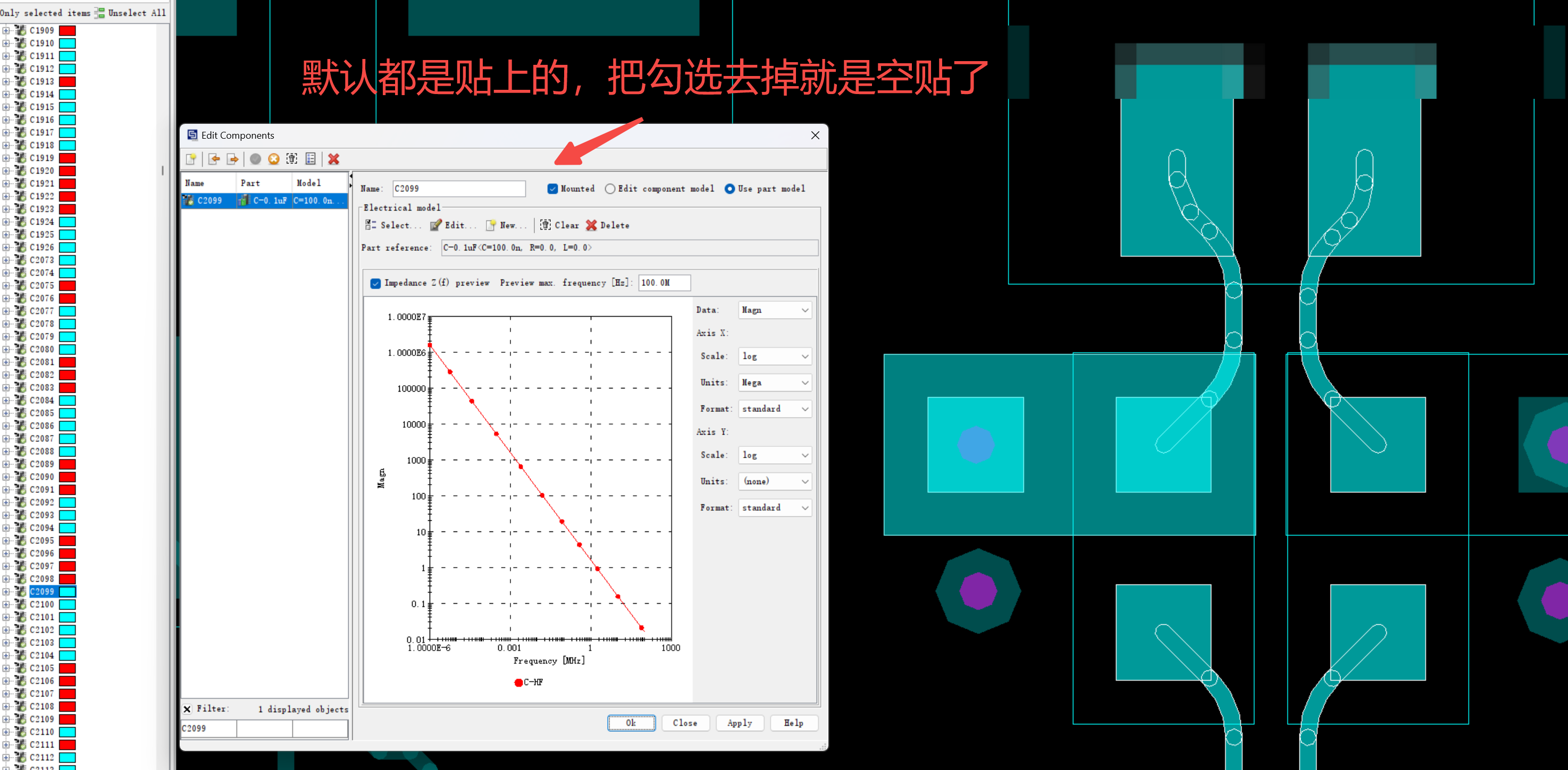

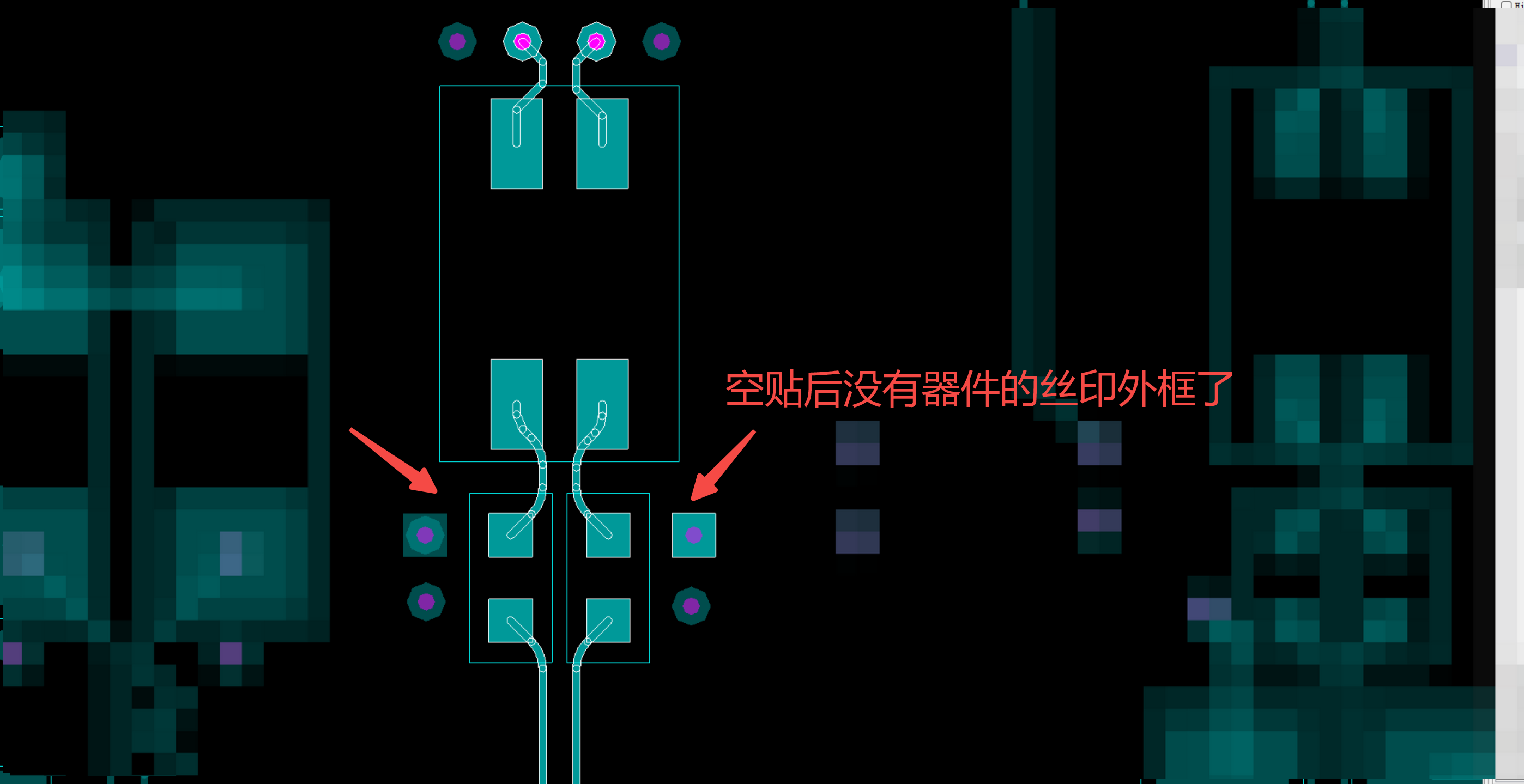

不用的那组电容，在仿真里面把它们空贴，仿真默认都是贴上的。我就在仿真软件中把那两个电容C2100和C2099做了空贴了：

1000-BASE-T1 Differential Return Loss：两个的结果是一致的。

1000-BASE-T1 Differential to Common Mode Conversion Loss：两个的结果是一致的。

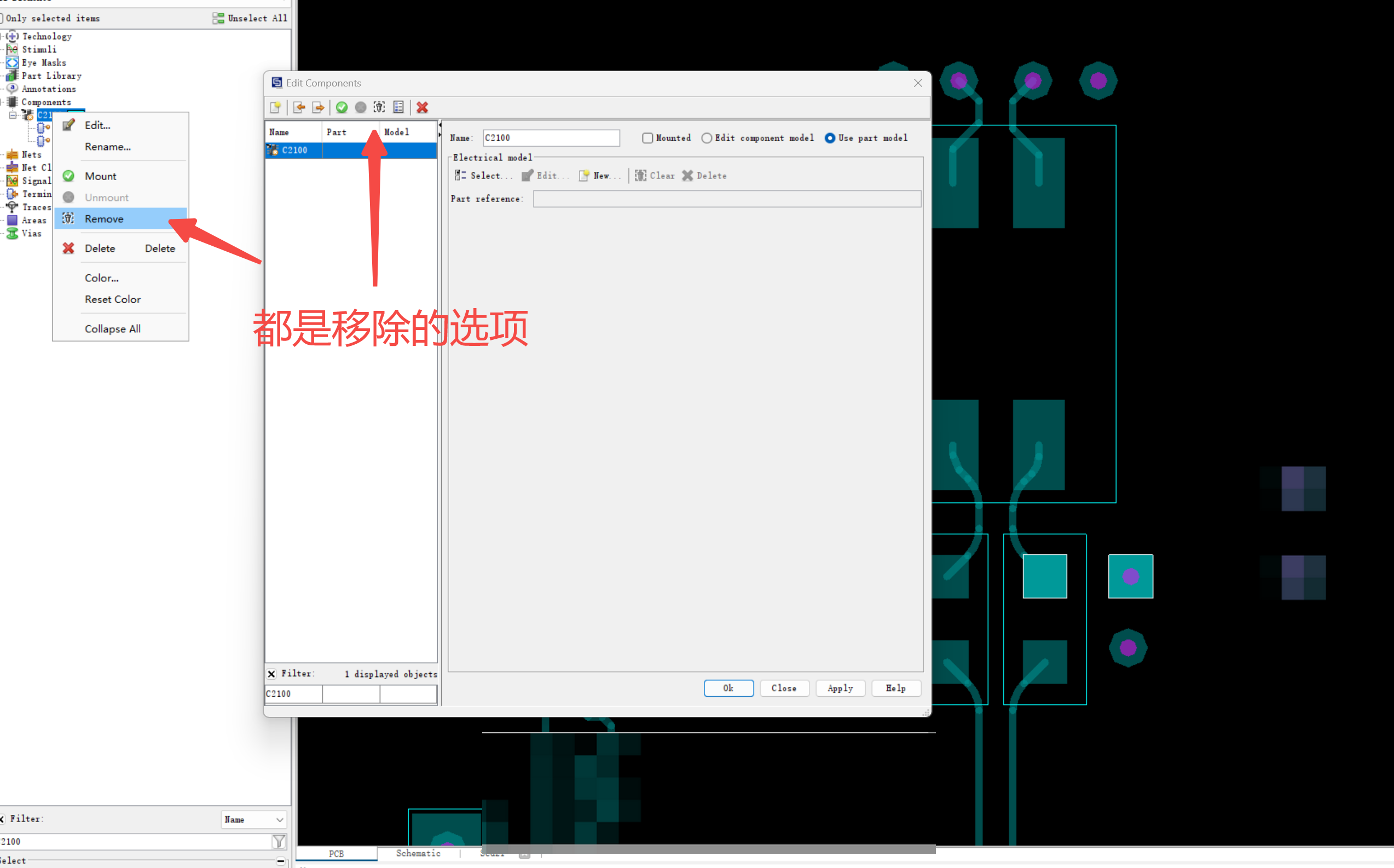

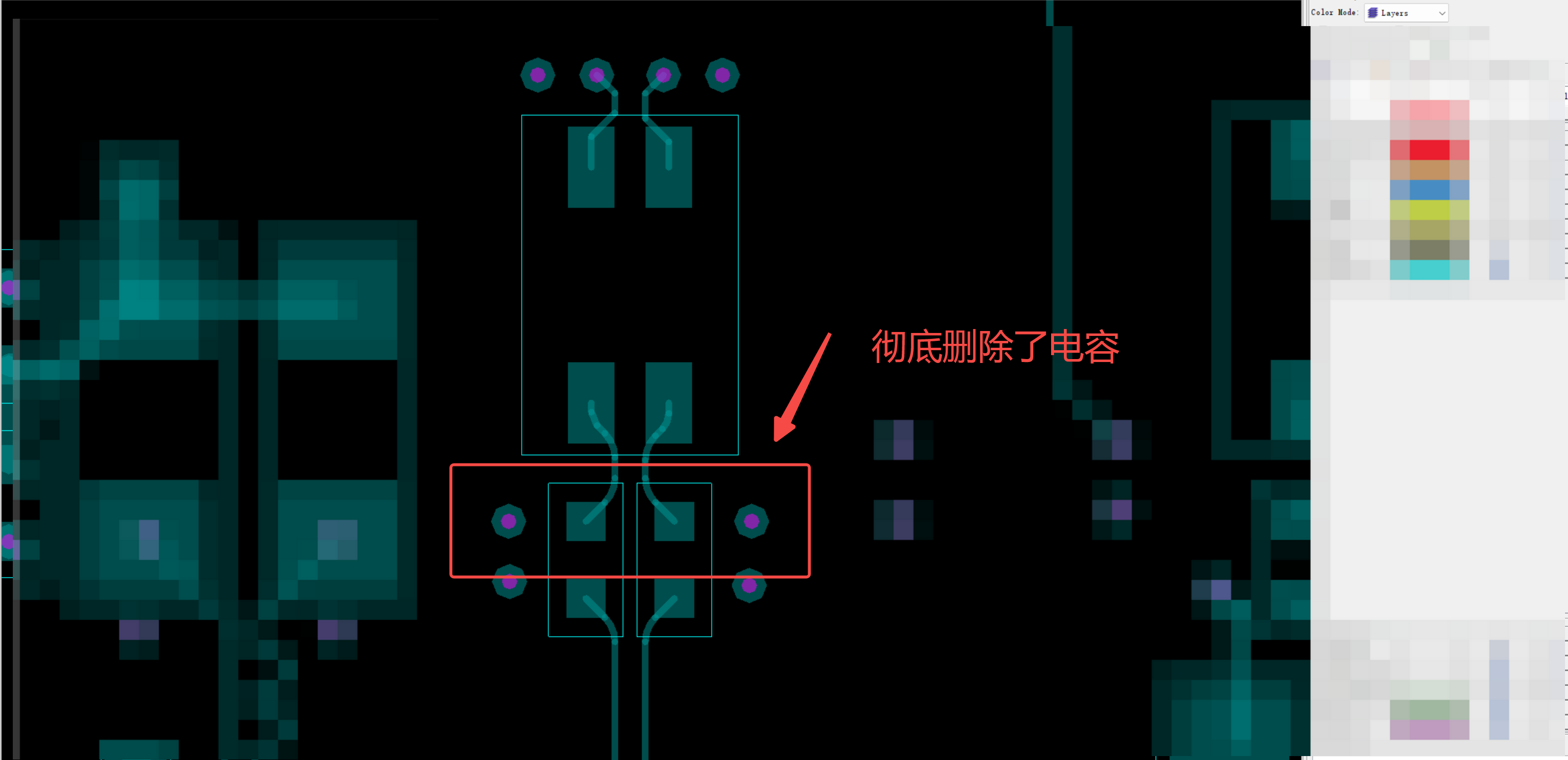

通过比对发现C2100和C2099这两个仅仅做了空贴的CASE还是不行的，最后还是我的那个乌克兰仿真师傅找到解决的办法了：他说需要把C2100和C2099彻底从仿真文件里删除才可以得出正确的仿真结果。软件操作如下图所示：

在仿真软件中删除了C2100和C2099后看一下得出的曲线结果：

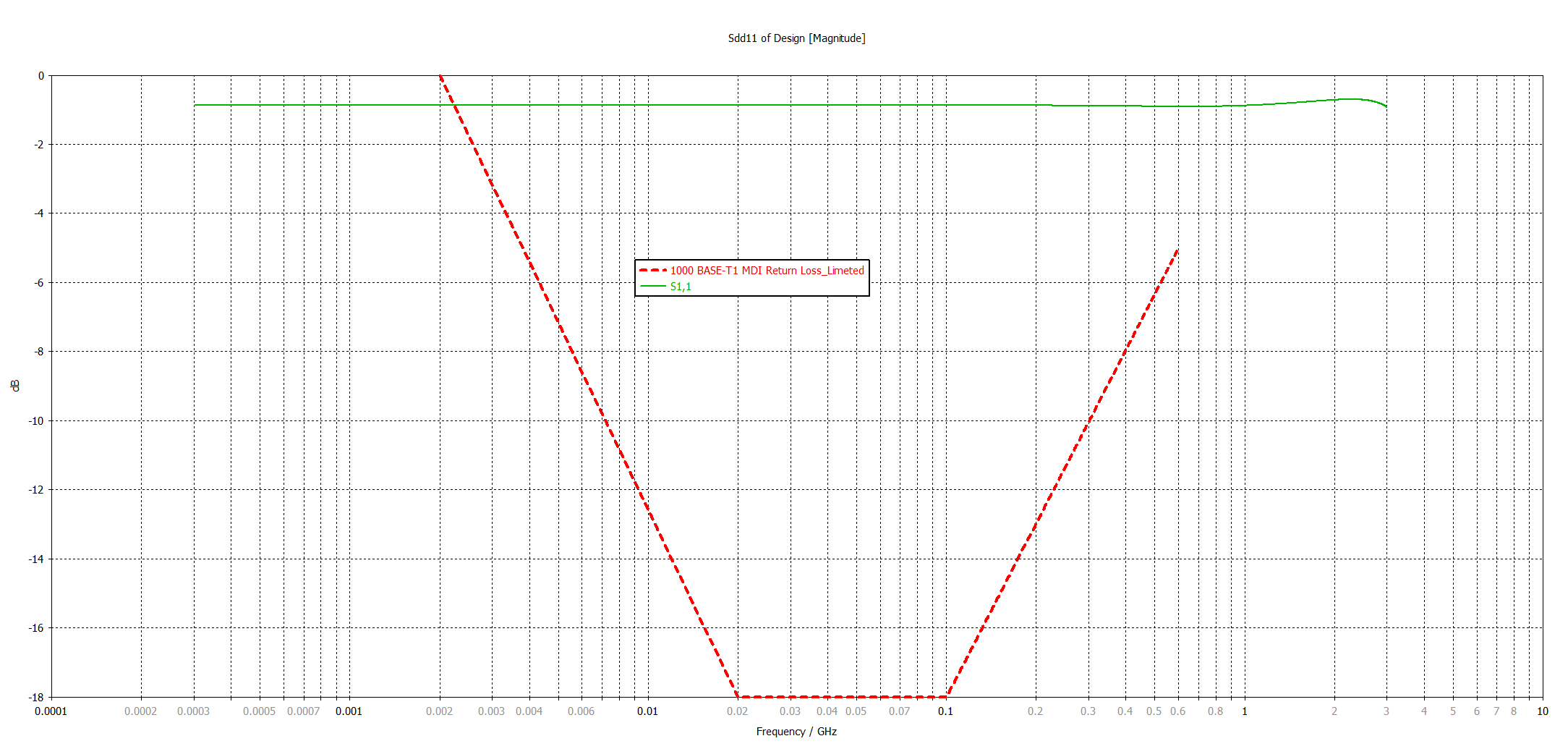

1000-BASE-T1 Differential Return Loss：

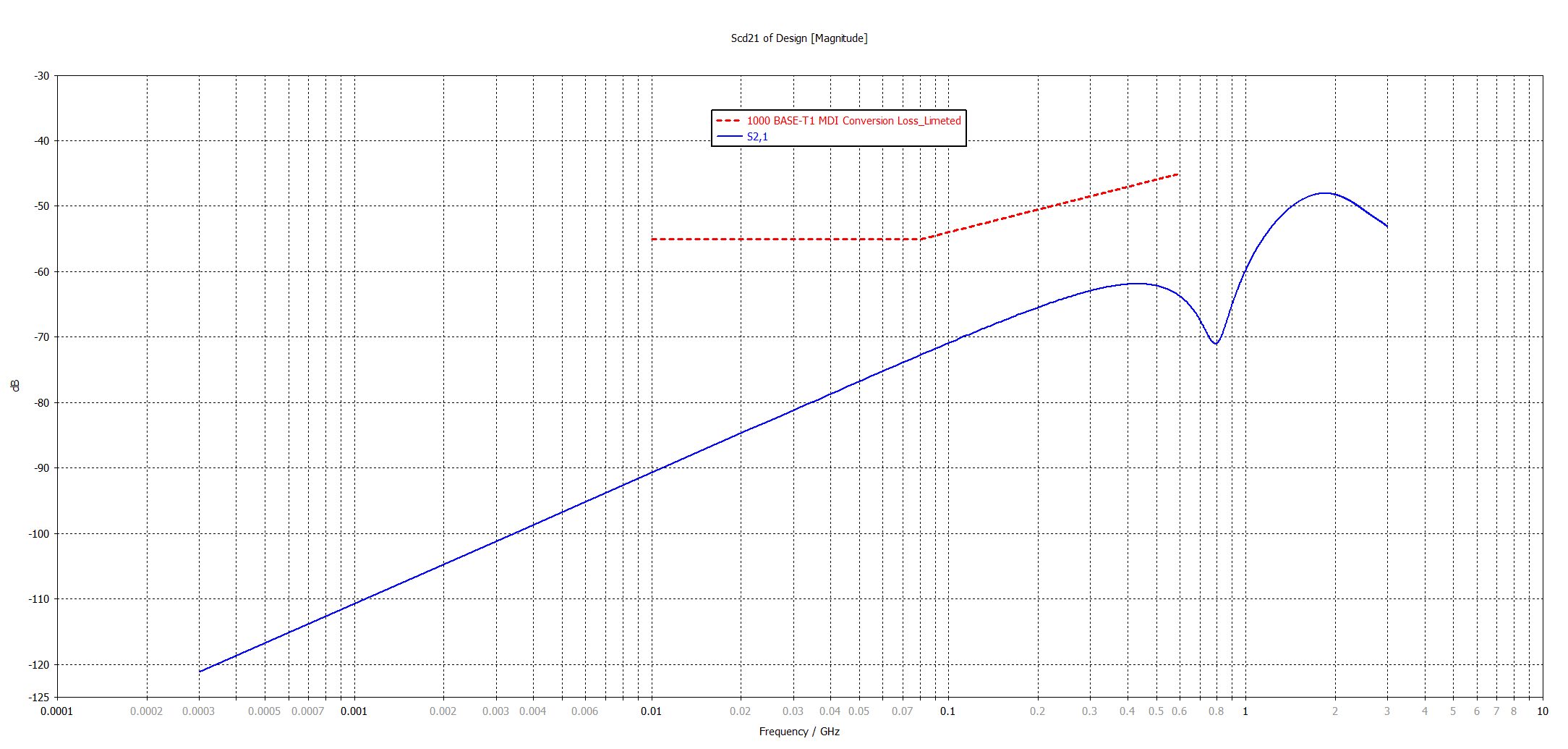

1000-BASE-T1 Differential to Common Mode Conversion Loss：

这样看起来才是正常的曲线图了。所以说遇到这样的兼容设计的需要在仿真软件中完全删除了这个不需要的NC器件的模型才可以得出真实的仿真数据的。
