国产三维CAD皇冠CAD（CrownCAD）在「轨道交通行业」建模教程：轨道列车

在轨道交通行业，复杂系统集成、大规模装配验证与跨地域协同设计始终是核心痛点。传统设计工具难以应对动辄百万级零部件的装配挑战，且数据孤岛、版本混乱、硬件成本高昂等问题长期制约行业数字化转型。皇冠CAD（CrownCAD）作为国产云端三维CAD平台，以“自主内核+云架构”双引擎破局：其自主研发的DGM几何建模引擎与DCS约束求解器，可流畅支撑轨道列车百万级零部件装配；基于云原生的协同设计能力，则彻底打破地域限制，实现全球研发团队实时同步建模与动态装配验证。

本教程深度融合MBD（基于模型的定义）理念，针对轨道列车车体结构、转向架、制动系统等核心部件，通过参数化建模实现数据驱动设计，解决传统设计中螺栓孔位匹配误差、曲面干涉检测滞后等典型问题。例如，在转向架建模中，依托智能约束管理功能精准控制轮轴间距公差，结合“拉伸切除”“扫描切除”等特征工具快速生成复杂减重孔结构并通过云端装配验证实时检测制动盘与轮毂的配合精度为高可靠性轨道列车研发提供全流程数字化解决方案。

方式：

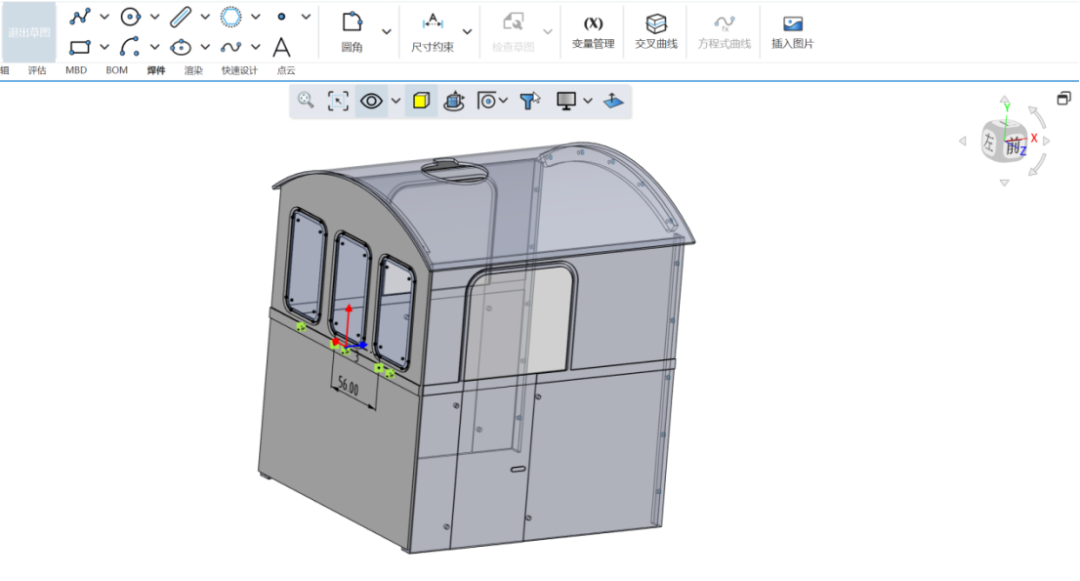

1、绘制轨道列车的车头，使用草图勾勒车头零件外形，再使用拉伸命令拉伸。

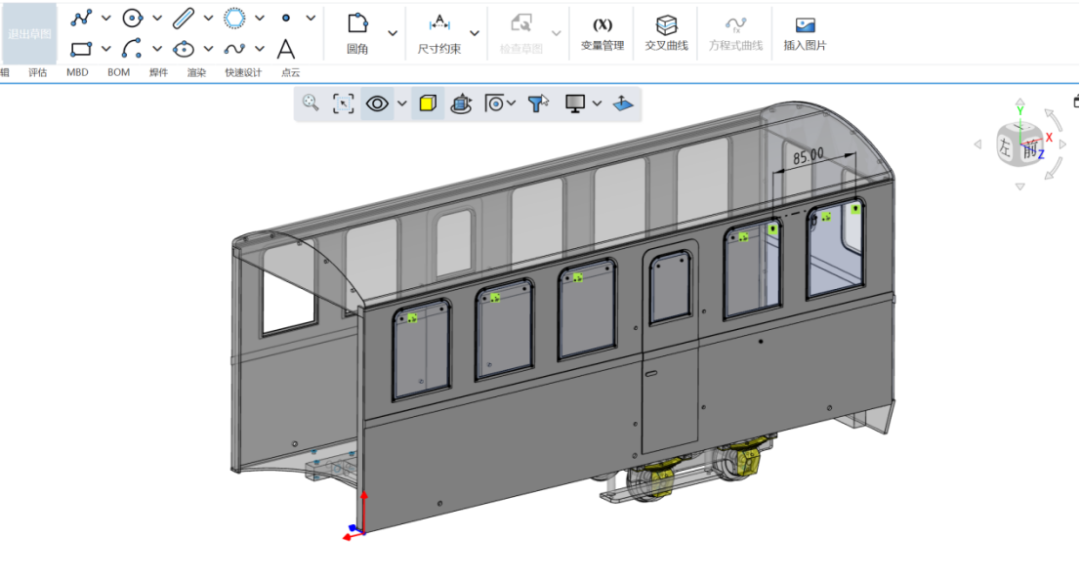

2、绘制轨道列车的车厢外壳，确定列车基本形状，注意车头弧度与车身比例。

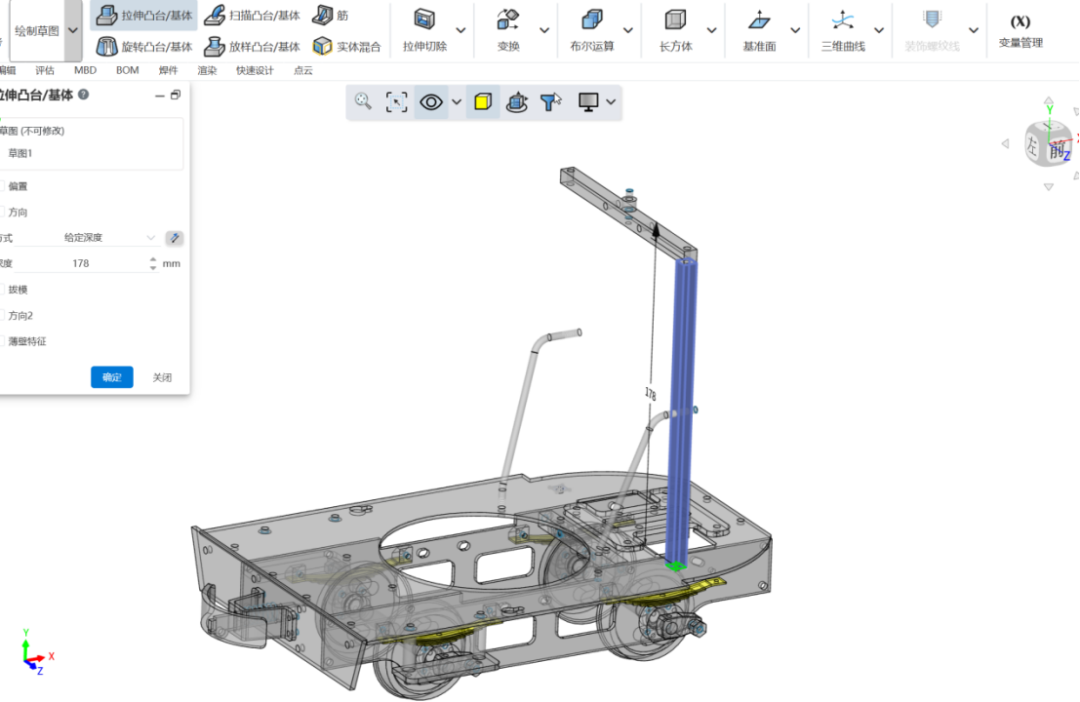

3、绘制轨道列车的车内构架，使用异型孔向导的命令绘制模型内部连接孔洞。

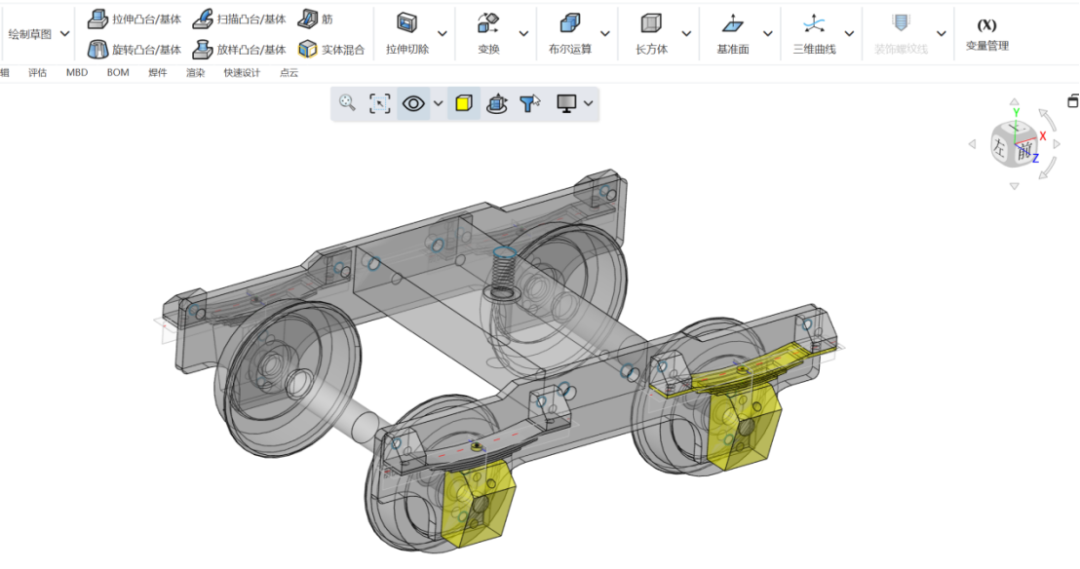

4、绘制轨道列车的轮毂传动系统，可以使用装配的命令，生成一个关于车轮的子装配。

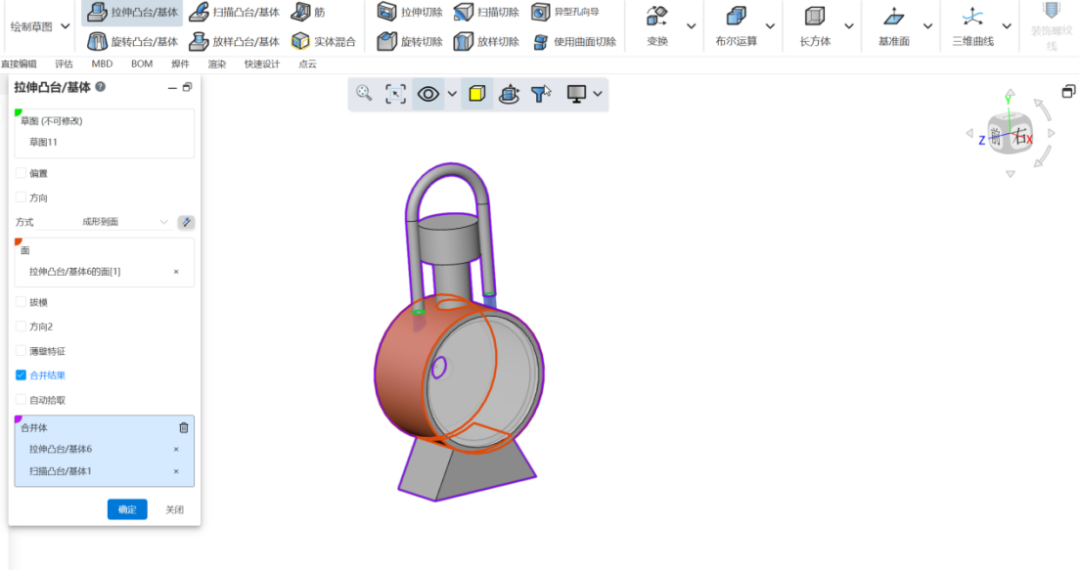

5、绘制轨道列车的小零件探照灯部分，对于不同车型，需调整安装结构和曲面弧度。

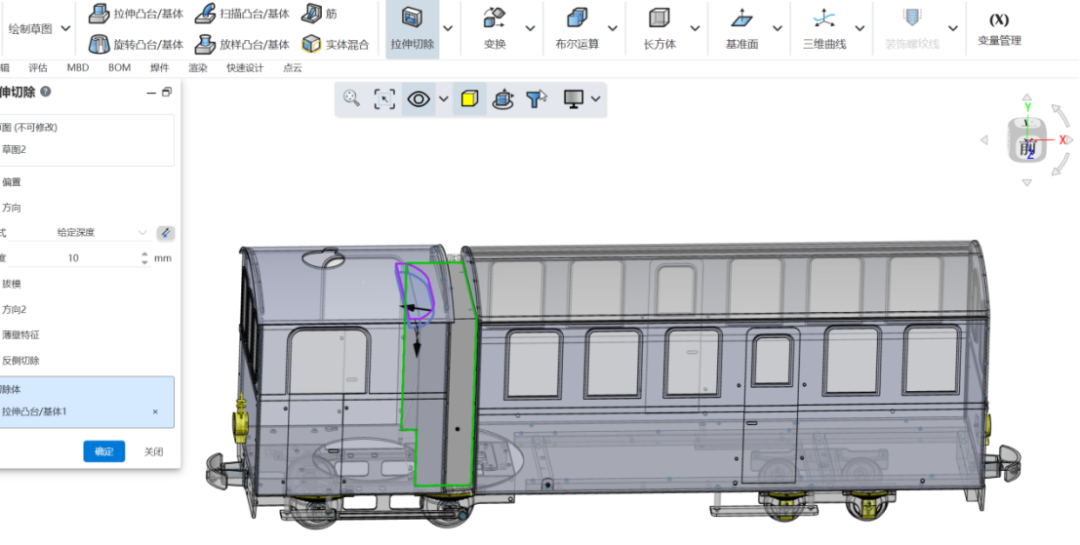

6、绘制轨道列车的连接部件，确保车体间安全联动和载力传递。

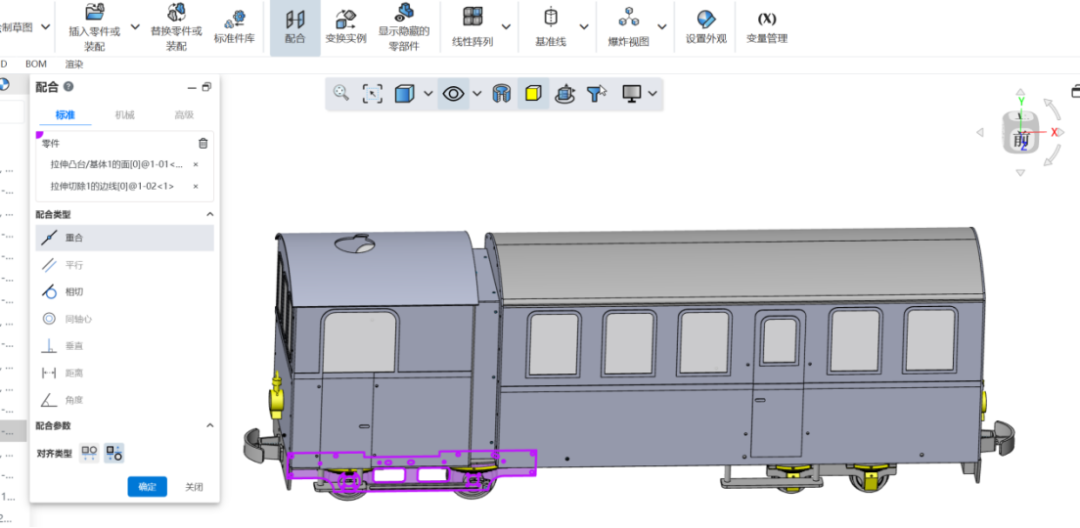

7、将轨道列车的零件装配起来，可以利用配合的命令来装配。

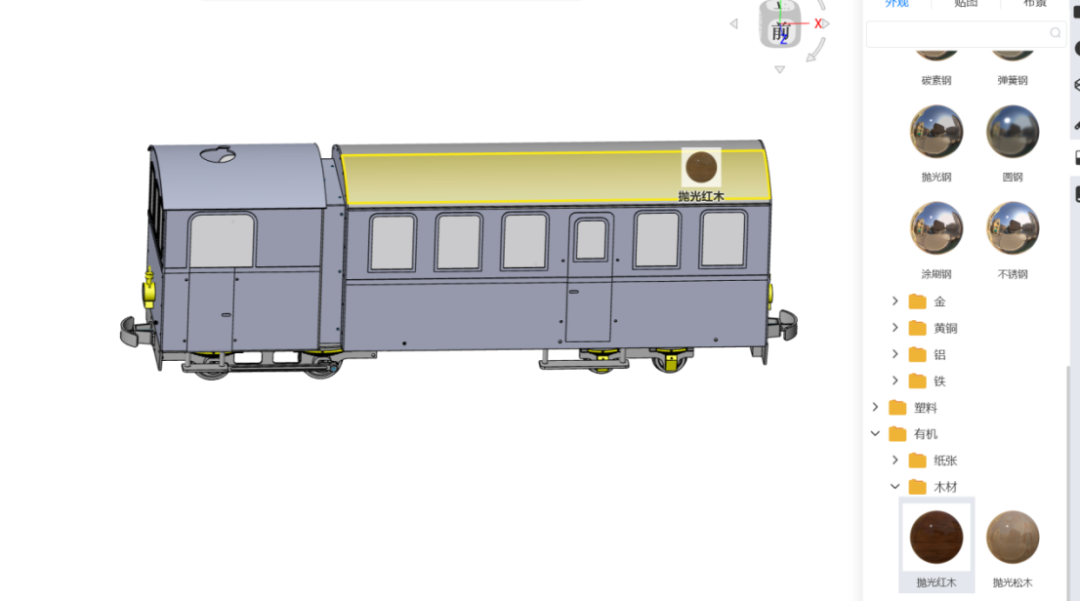

8、最后使用“外观库”的命令，选中需要的贴图，将贴图拖拽到模型中进行装饰，如下图所示。

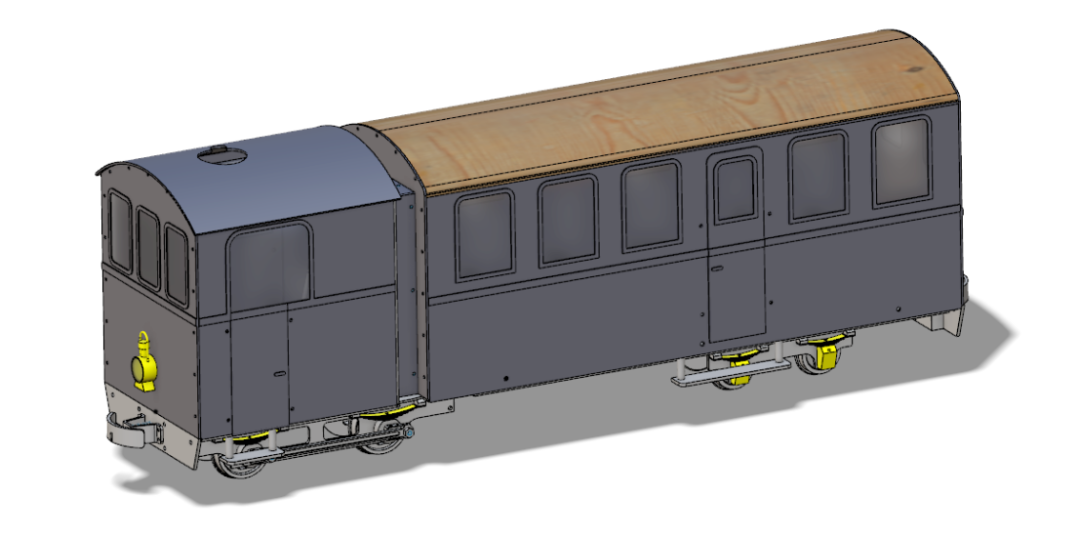

9、完成！

​
