Cisco Packet Tracer使用 搭建网络拓扑

搭建网络拓扑

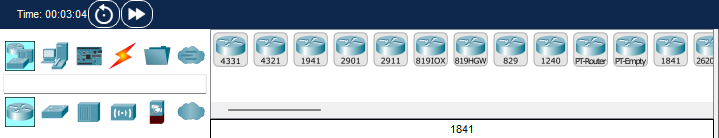

设备大类

• 网络设备
• 终端设备
• 组件
• 线缆连接
• 杂项
• 多用户连接

设备子类型

网络设备当中

• 路由器
• 交换机
• 集线器
• 无线设备
• 安全设备

一次性添加多台----按住Ctrl，点击要添加的设备，松开Ctrl，在工作区连续添加

复制粘贴按钮，创建设备副本

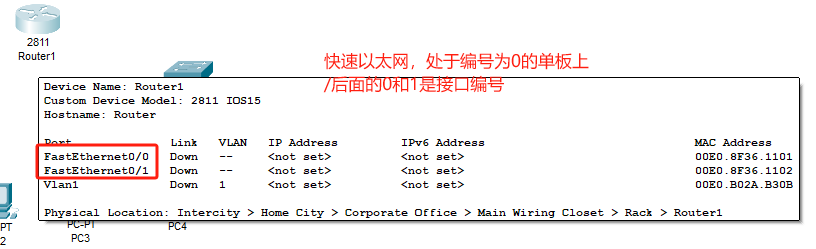

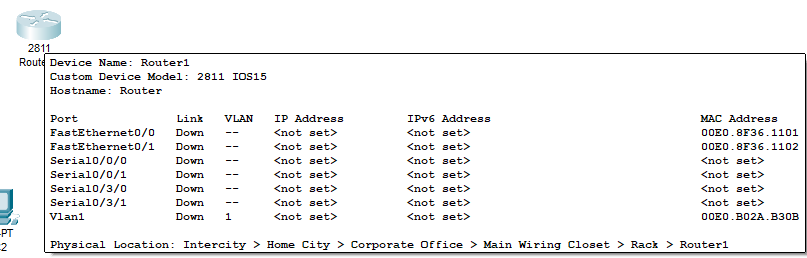

路由器的接口编号

将鼠标悬停在路由器上

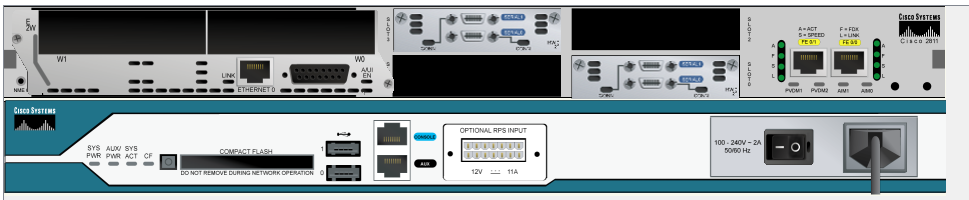

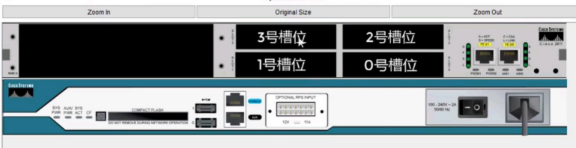

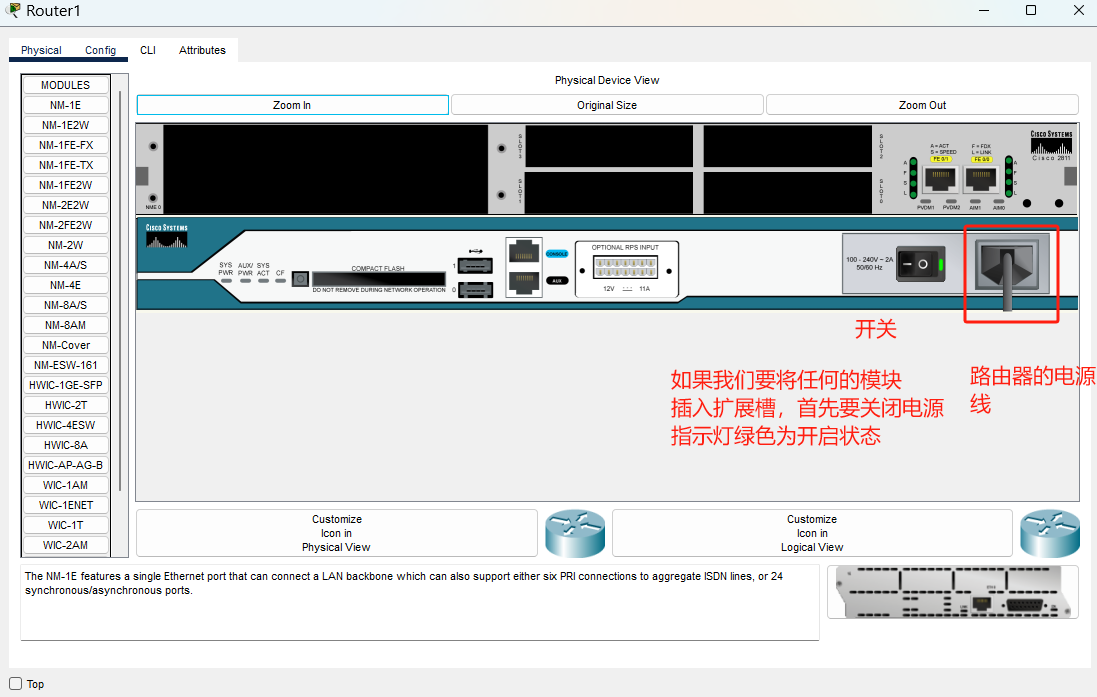

将其拖拽到0号槽位上（开关要关闭）

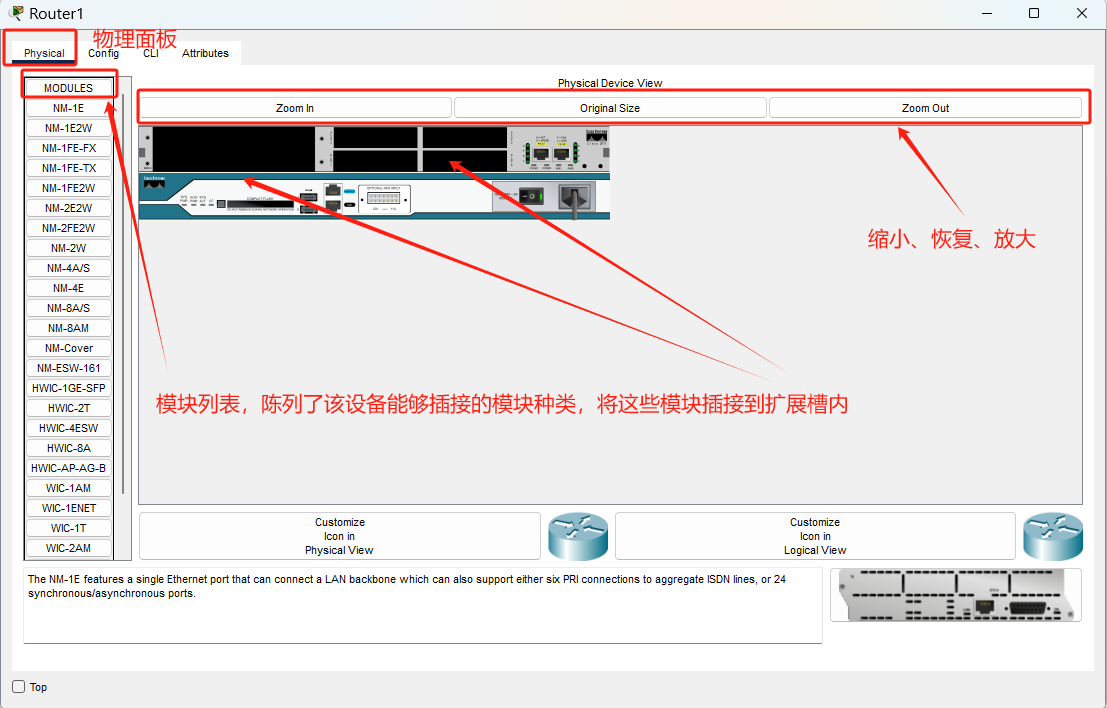

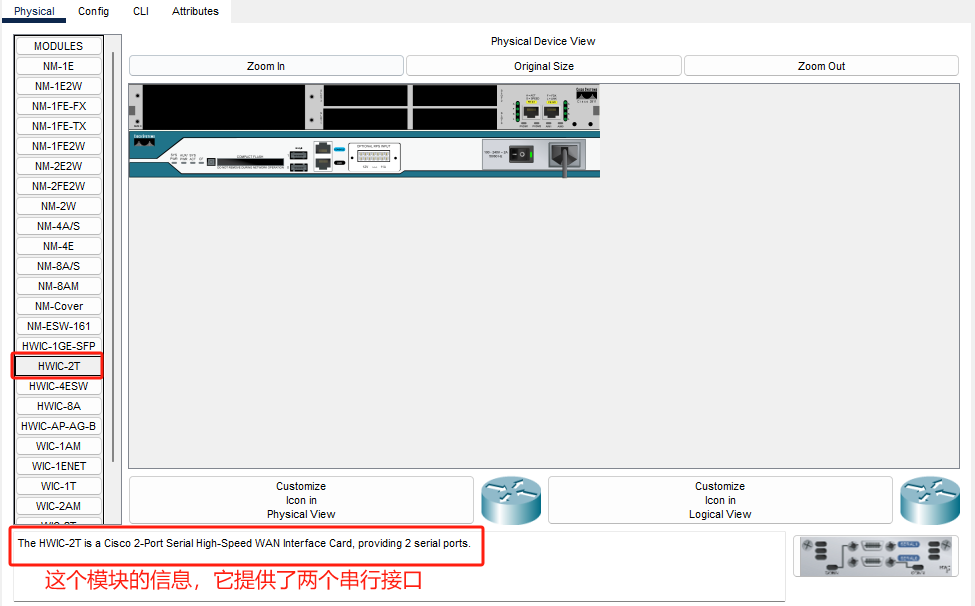

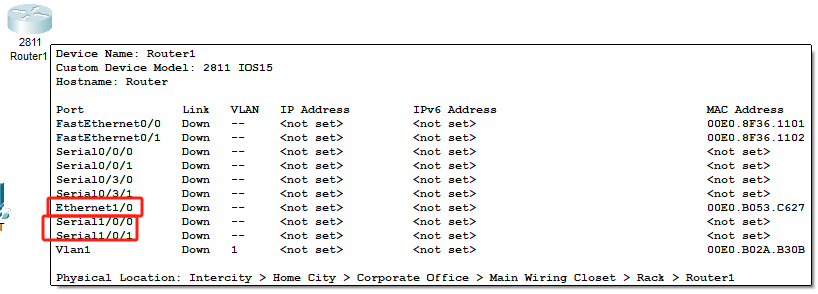

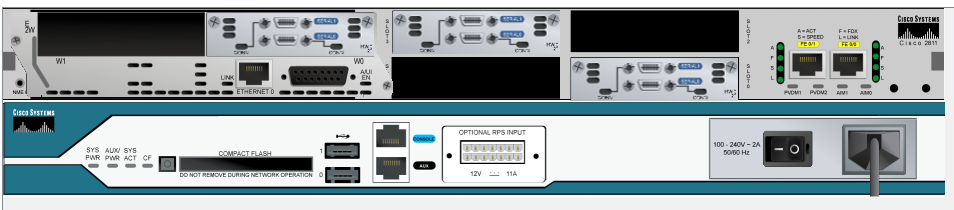

在1号单板的位置添加NM-1FE2W

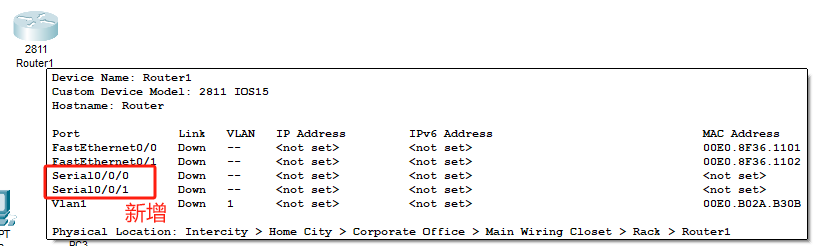

这个模块提供一个快速以太网接口和两个广域网接口卡扩展槽

打开设备电源

如果要对同类型的设备重复相同的模块添加操作，不妨通过复制粘贴原设备，添加副本

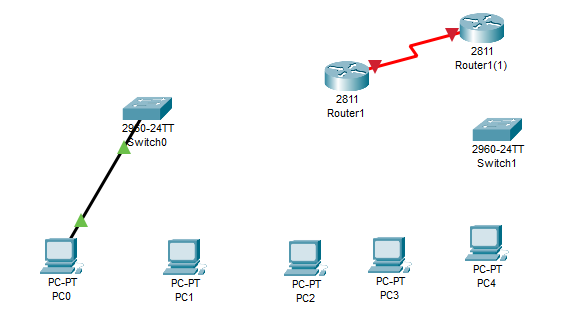

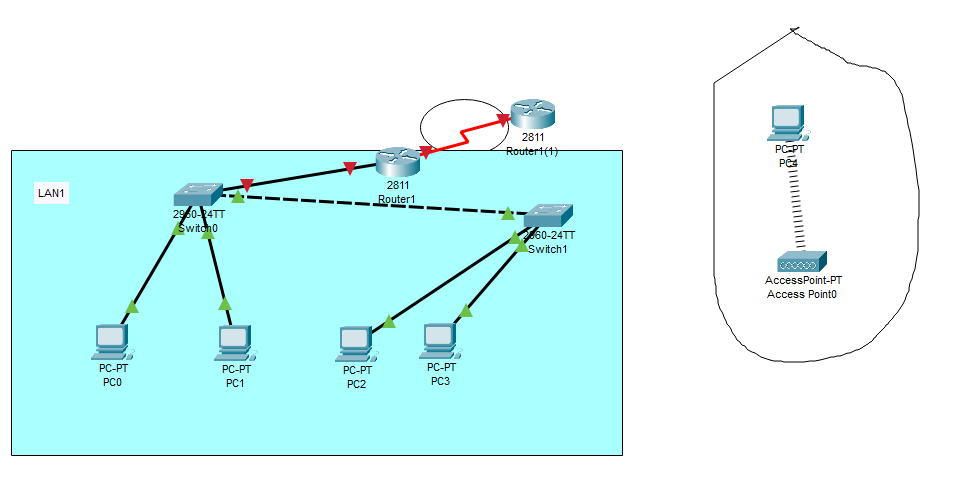

连接

自动线缆

主机和交换机之间使用直通线

交换机与交换机之间（属于同类设备）使用交叉线

交换机与路由器之间使用直通线

路由器直接与主机相连，使用交叉线缆

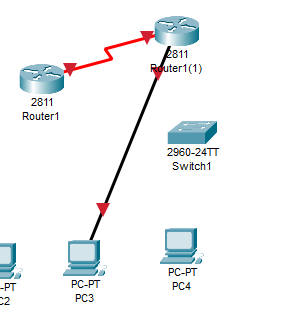

如果一次性添加多条线缆，按住Ctrl，添加多条

与自动线缆不同，连接时需要明确为设备选择连接接口（线缆应与连接接口相匹配）

比如我们用直通线将交换机的以太网口连接到交换机的Serial端口，会提示该线缆能连接至此端口

更换到以太网端口

如果发现连接有误，点击绿色三角，换到正确的端口即可

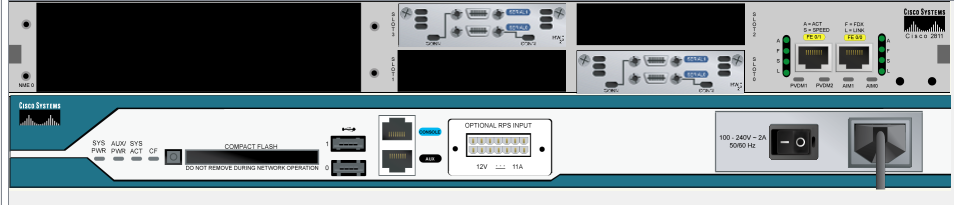

关闭电源，移除有限网卡，向左侧移出

添加WMP300N

打开电源

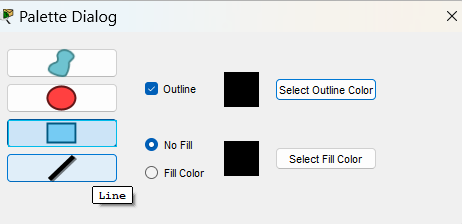

填充颜色

注释

Resize

按住红点，进行拖拽，改变图形大小
