macOS下基于Qt/C++的OpenGL开发环境的搭建

news 2025/9/5 7:01:30

系统配置

  • MacBook Pro 2015 Intel macOS 12
  • Xcode 14

Qt开发环境搭建

Qt Creator的下载与安装

在Qt官网的下载页面上下载，即Download Qt Online Installer for macOS。下载完成就得到一个文件名类似于qt-online-installer-macOS-x64-x.y.z.dmg的安装包。

在这里插入图片描述
下一步

在这里插入图片描述

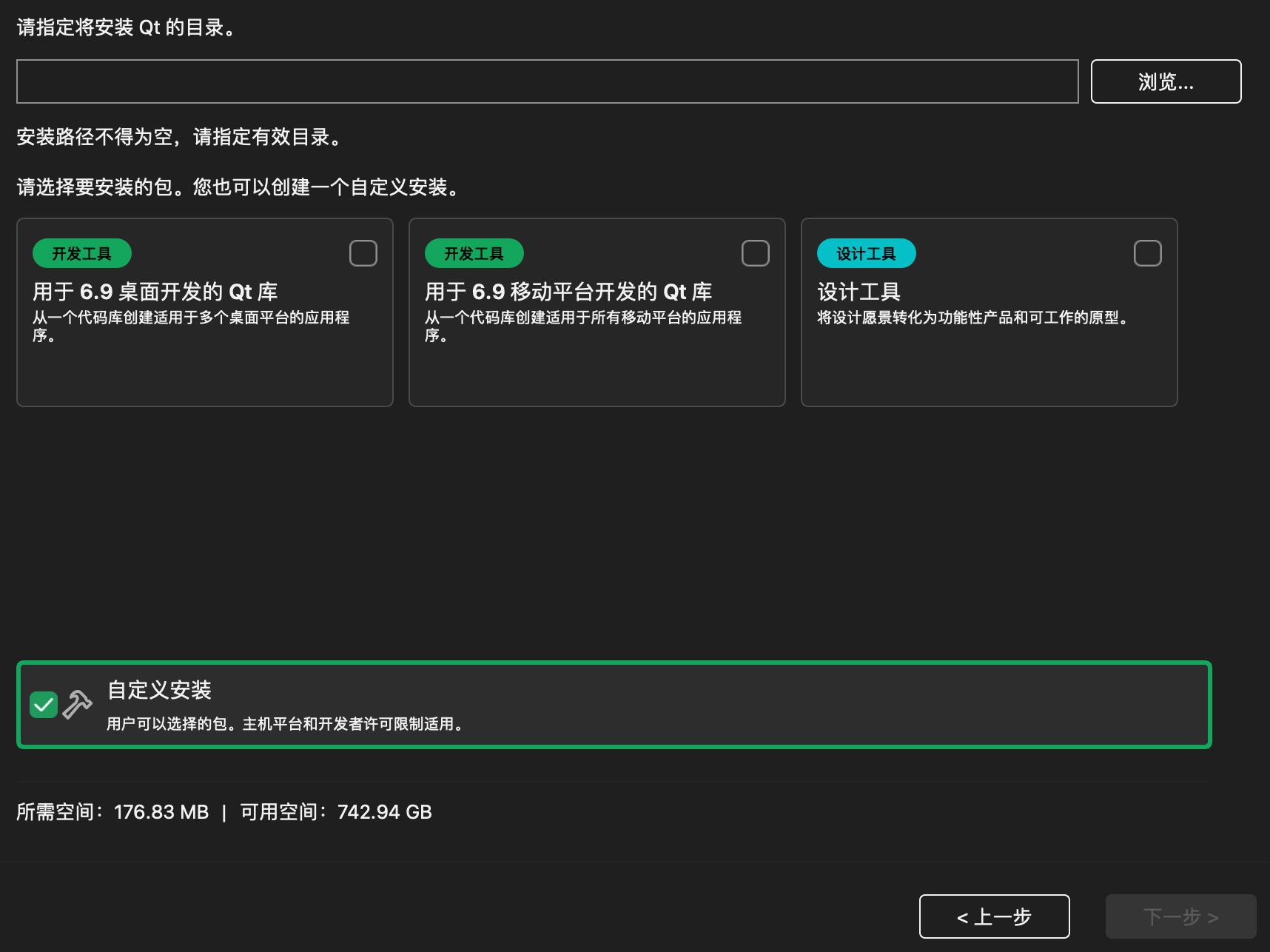

选中自定义安装，下一步

在这里插入图片描述

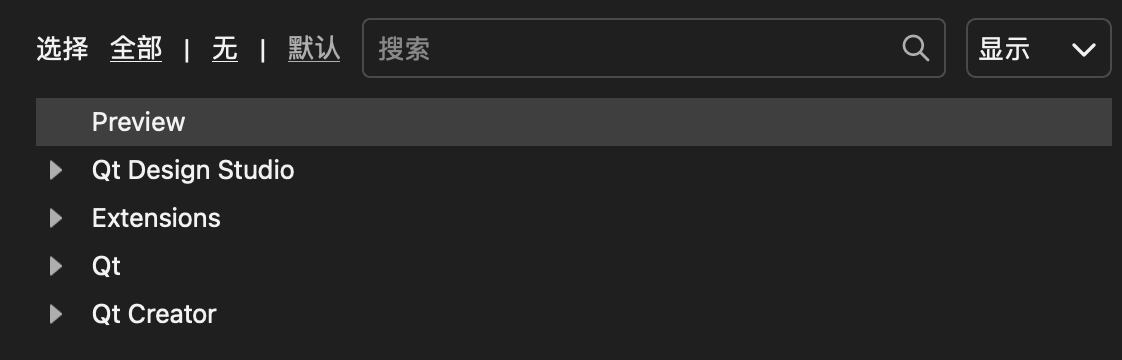

点击右上角显示下拉框，并选中Archive

在这里插入图片描述
在这里插入图片描述

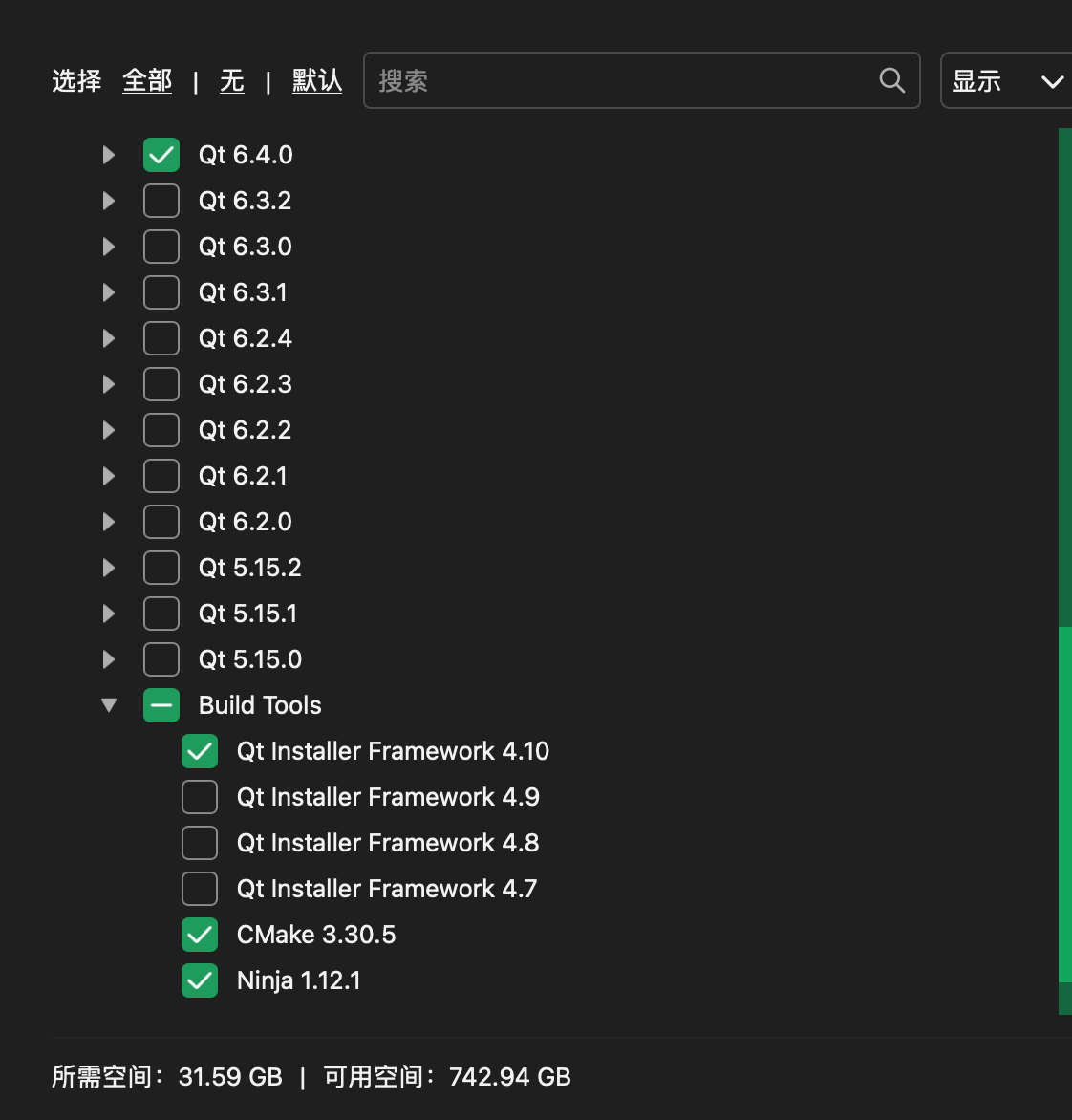

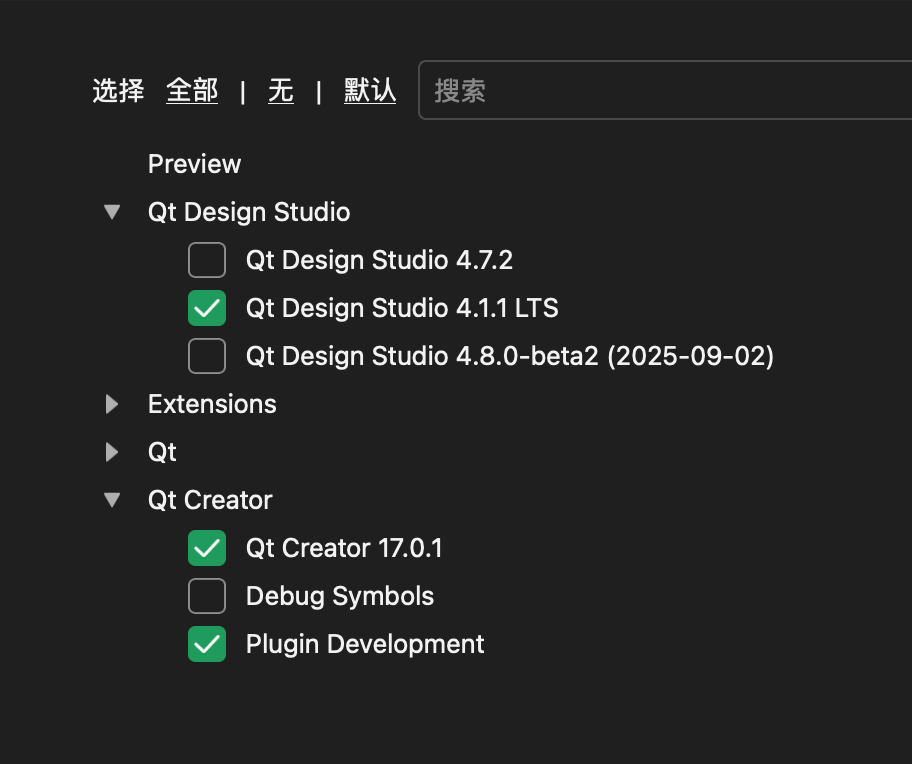

按上方图示选中对应组件，下一步

在这里插入图片描述

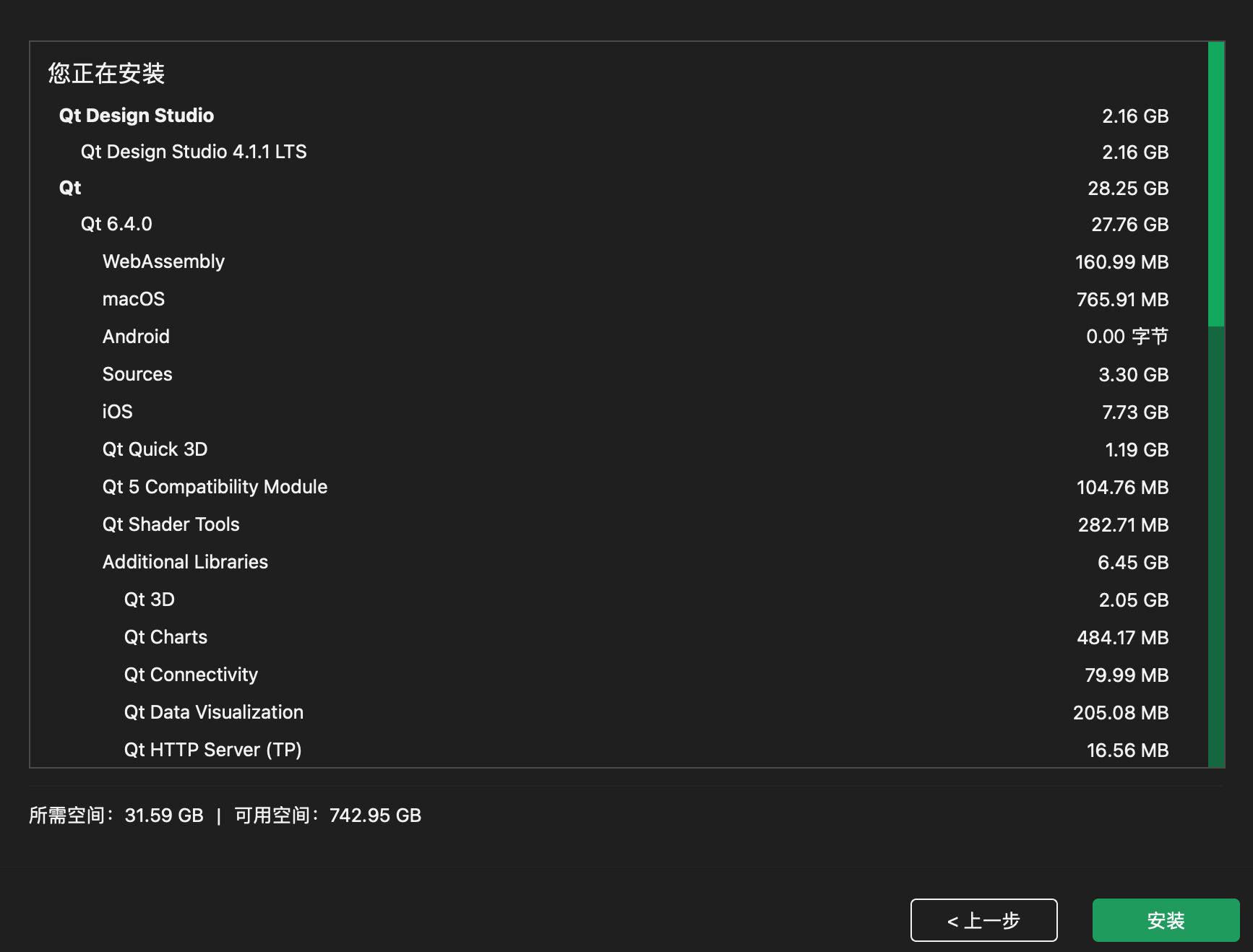

安装。这里需要花费较长的一段时间。

新建Qt Widget项目

打开已经安装完成的Qt Creator IDE

在这里插入图片描述

点击右上角Create Project…

在这里插入图片描述

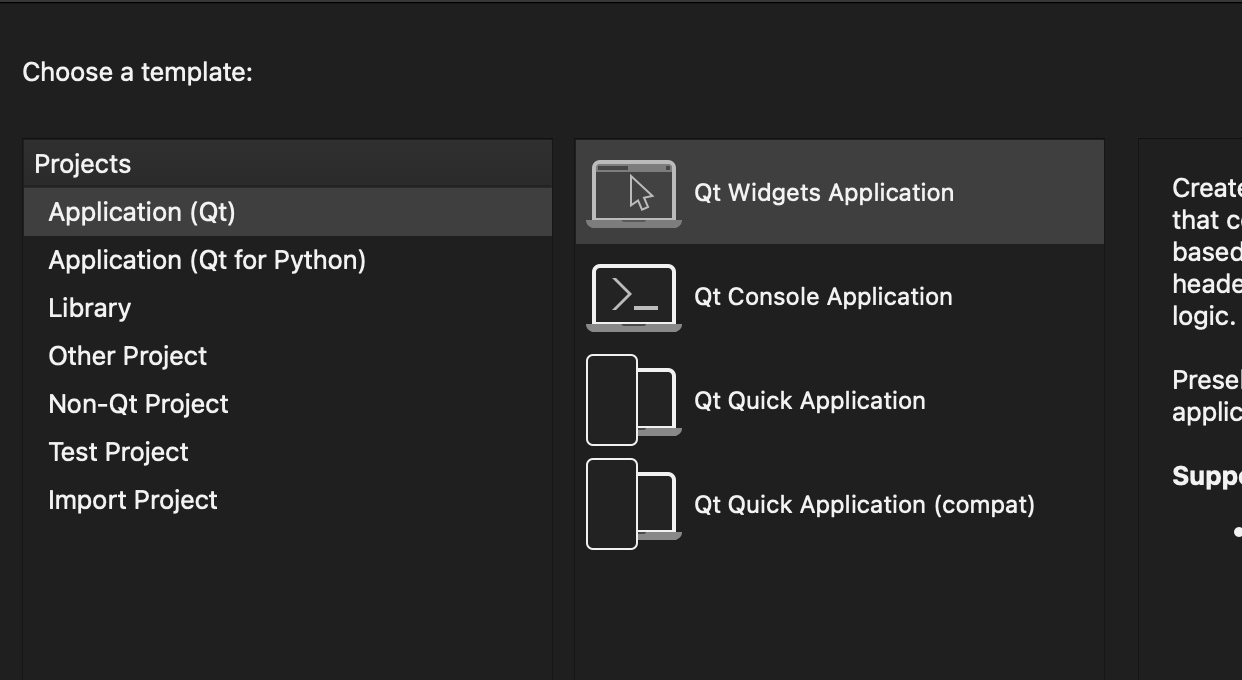

选中Application(Qt)–>Qt Widgets Application

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

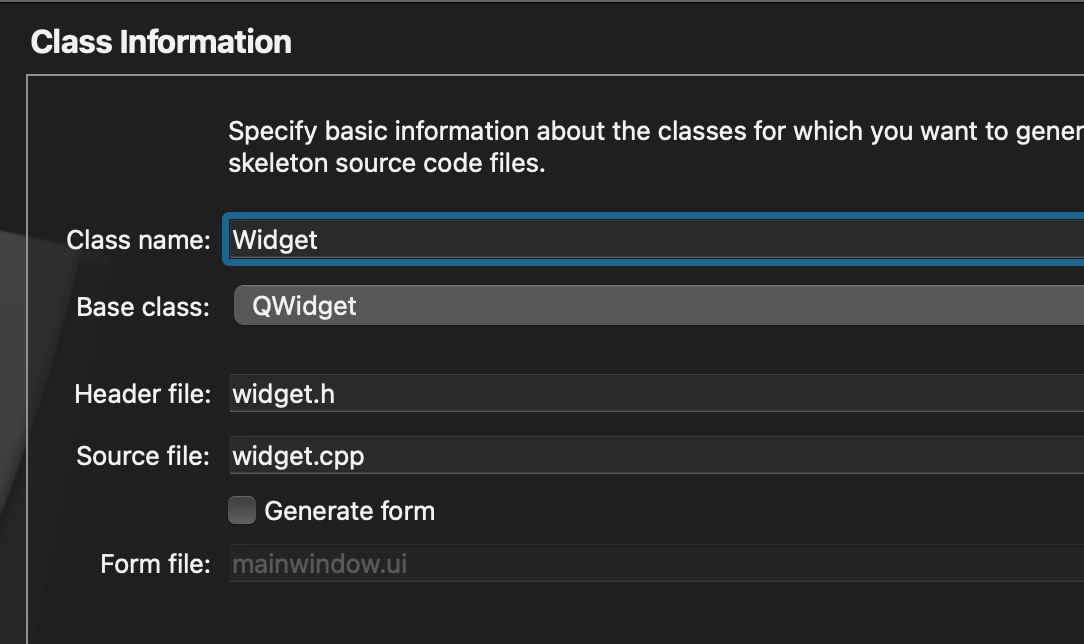

按上方图示，Base class选择QWidget，不选中Generate form

在这里插入图片描述

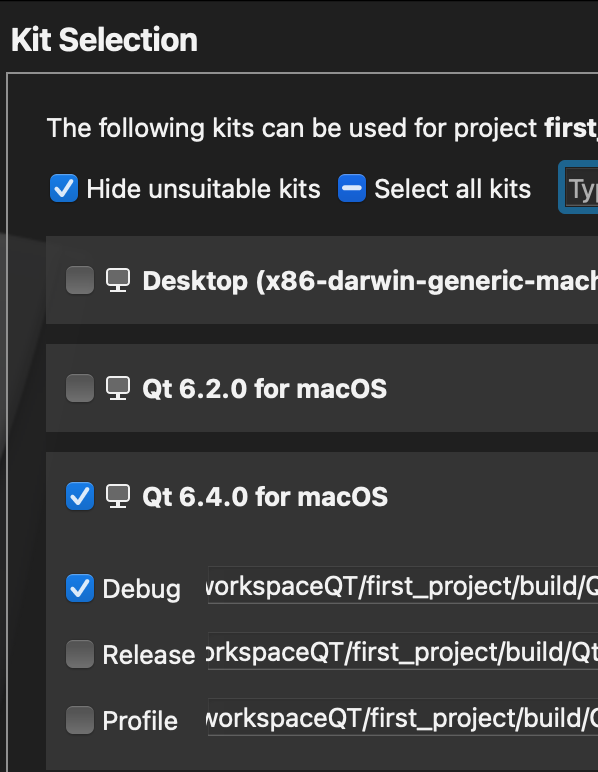

持续下一步

在这里插入图片描述

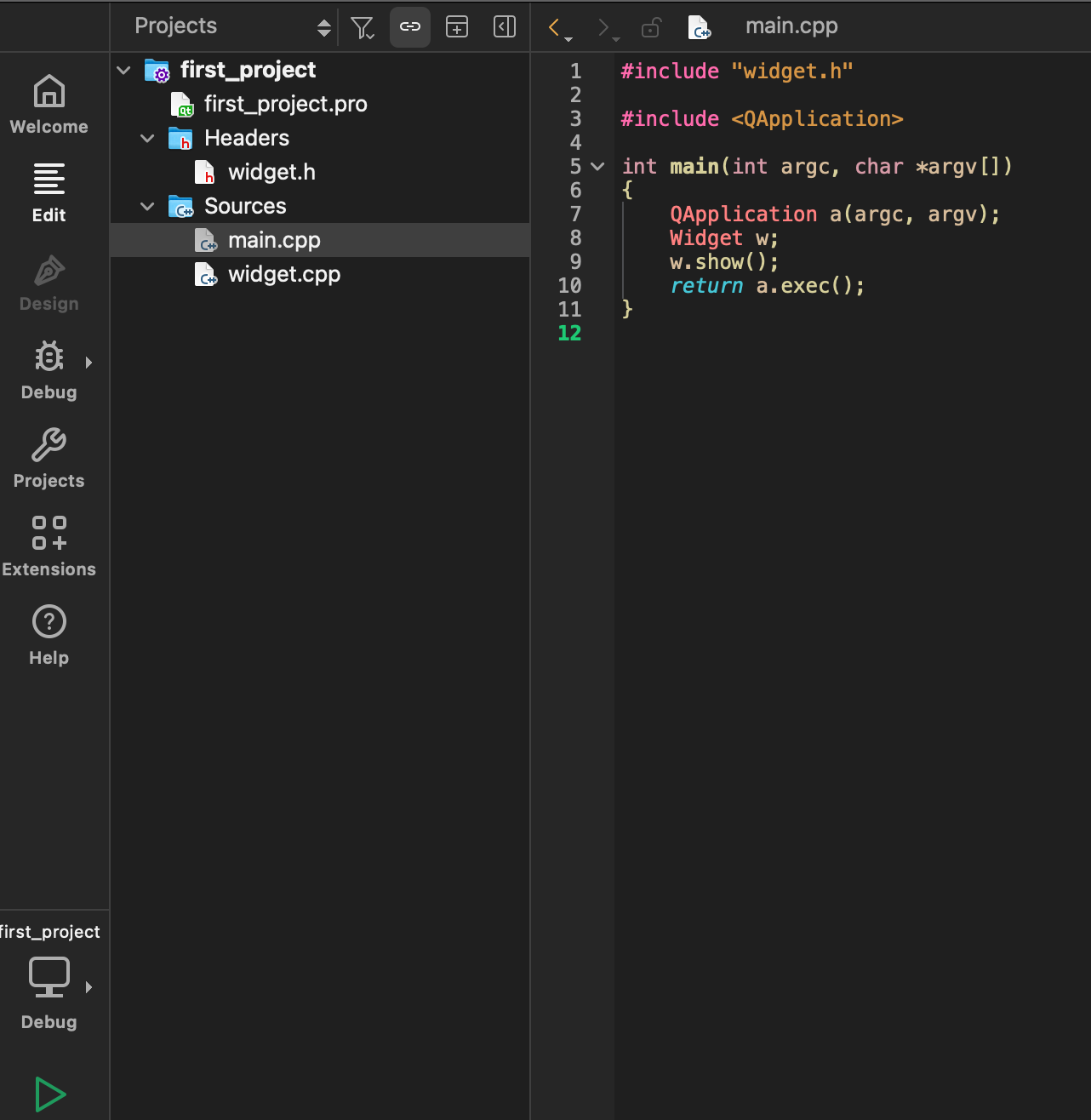

点击左下角绿色三角形，即运行按钮

在这里插入图片描述

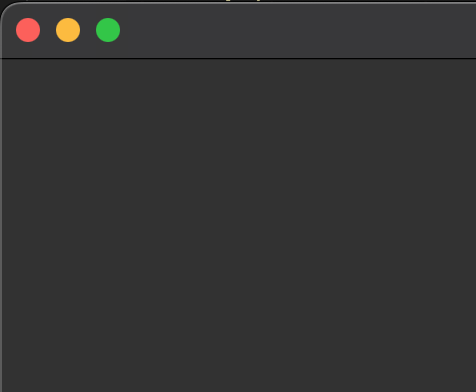

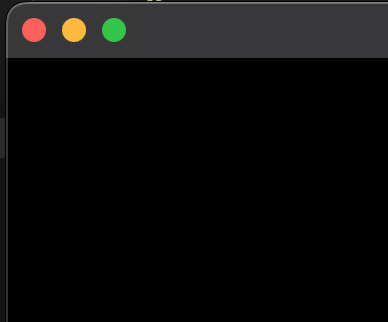

生成了一个空白窗体。好，现在关闭这个空白窗体。至此，macOS下基于Qt/c++的开发环境搭建完成。

OpenGL开发环境搭建

基本配置

打开并编辑first_project.pro，添加如下代码：

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets
greaterThan(QT_MAJOR_VERSION, 5): QT += opengl openglwidgets

保存。
打开并编辑widget.h，变更代码为如下所示：

#ifndef WIDGET_H
#define WIDGET_H#include <QOpenGLWidget>
#include <QWidget>class Widget : public QOpenGLWidget
{Q_OBJECTpublic:Widget(QWidget *parent = nullptr);~Widget();
};
#endif // WIDGET_H

保存。
打开并编辑widget.cpp，变更代码为如下所示：

#include "widget.h"Widget::Widget(QWidget *parent): QOpenGLWidget(parent)
{}Widget::~Widget() {}

保存。运行一下。

在这里插入图片描述

生成了一个空白窗体，效果比上一次的空白窗体更黑，因为现在它是一个OpenGL的运行环境了。好，现在关闭这个空白窗体。

OpenGL版本选择

根据使用 OpenCL 和 OpenGL 图形处理程序的 Mac 电脑这篇Apple官方文章可知，我的MacBook Pro支持OpenGL 4.1。既然如此，那么我就选择OpenGL 4.1作为我的OpenGL学习版本。具体如何操作呢？
回顾一下刚才那个更黑的空白窗体，它已经是一个OpenGL的运行环境了。既然如此，这个OpenGL运行环境运行的是哪一个OpenGL版本呢？是OpenGL 4.1吗？不知道。怎么办呢？
打开并编辑main.cpp，变更代码为如下所示：

#include "widget.h"#include <QApplication>
#include <QOpenGLContext>
#include <QSurfaceFormat>int main(int argc, char *argv[])
{QApplication a(argc, argv);Widget w;w.show();QOpenGLContext *cxt = w.context();QSurfaceFormat fmt{ cxt->format() };qDebug("%d.%d", fmt.majorVersion(), fmt.minorVersion());return a.exec();
}

保存。运行一下。还是刚才那个更黑的空白窗体。好，现在关闭这个空白窗体。

在这里插入图片描述

点击一下Qt Creator IDE最下方的Application Output

在这里插入图片描述

现在看来，当前使用的是OpenGL 2.1版本。
现在尝鲜，运行第1条OpenGL 2.1的命令，即const GLubyte *glGetString( GLenum name);。
打开并编辑widget.h，变更代码为如下所示：

#ifndef WIDGET_H
#define WIDGET_H#include <QOpenGLFunctions_2_1>
#include <QOpenGLWidget>
#include <QWidget>class Widget : public QOpenGLWidget
{Q_OBJECTpublic:Widget(QWidget *parent = nullptr);~Widget();protected:virtual void initializeGL() override;virtual void paintGL() override;private:QOpenGLFunctions_2_1 *glf;
};
#endif // WIDGET_H

保存。
打开并编辑widget.cpp，变更代码为如下所示：

#include "widget.h"#include <QOpenGLContext>
#include <QOpenGLVersionFunctionsFactory>Widget::Widget(QWidget *parent): QOpenGLWidget(parent)
{}Widget::~Widget() {}void Widget::initializeGL()
{QOpenGLContext *cxt = context();glf = QOpenGLVersionFunctionsFactory::get<QOpenGLFunctions_2_1>(cxt);
}void Widget::paintGL()
{const GLubyte *version = glf->glGetString(GL_VERSION);QString versionStr;for (size_t i = 0; version[i] != 0; ++i){versionStr.append(QChar(version[i]));}qDebug() << versionStr;
}

保存。运行一下。

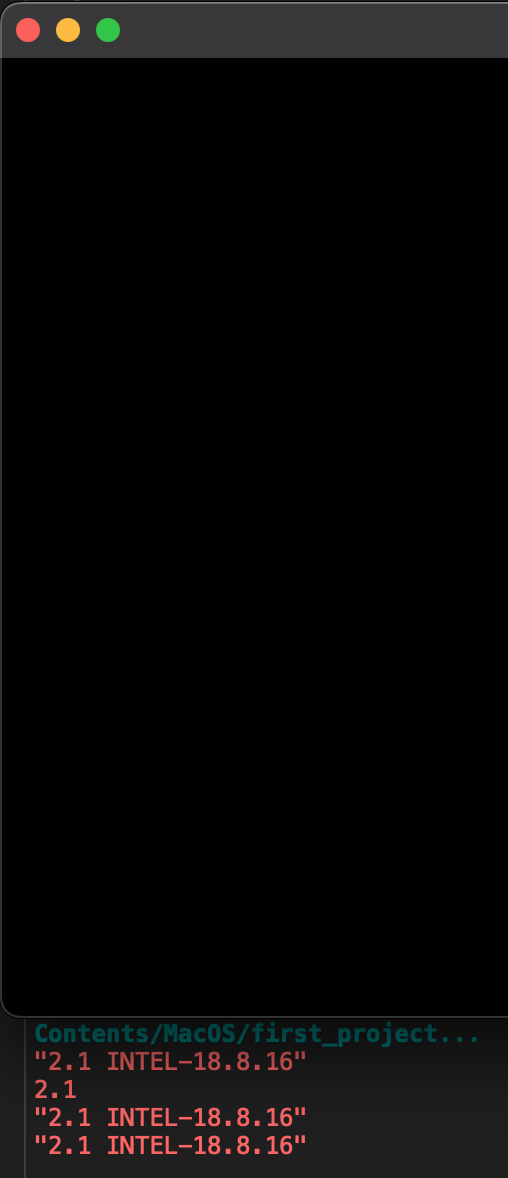

在这里插入图片描述

好，现在关闭这个空白窗体。
如何将当前的OpenGL运行环境从OpenGL 2.1切换到OpenGL 4.1?
打开并编辑main.cpp，变更代码为如下所示：

#include "widget.h"#include <QApplication>
#include <QOpenGLContext>
#include <QSurfaceFormat>int main(int argc, char *argv[])
{QSurfaceFormat default_fmt{ QSurfaceFormat::defaultFormat() };default_fmt.setVersion(4, 1);QSurfaceFormat::setDefaultFormat(default_fmt);QApplication a(argc, argv);Widget w;w.show();QOpenGLContext *cxt = w.context();QSurfaceFormat fmt{ cxt->format() };qDebug("%d.%d", fmt.majorVersion(), fmt.minorVersion());return a.exec();
}

保存。运行一下。好，现在关闭这个空白窗体。发现效果和上一张图片完全一样。为什么没有做到将当前的OpenGL运行环境从OpenGL 2.1切换到OpenGL 4.1?哦！原来widget.cpp文件中的那个工厂得到的就是OpenGL 2.1的函数对象，代码如下所示：

 glf = QOpenGLVersionFunctionsFactory::get<QOpenGLFunctions_2_1>(cxt);

打开并编辑widget.h，变更代码为如下所示：

#ifndef WIDGET_H
#define WIDGET_H#include <QOpenGLFunctions_4_1_Core>
#include <QOpenGLWidget>
#include <QWidget>class Widget : public QOpenGLWidget
{Q_OBJECTpublic:Widget(QWidget *parent = nullptr);~Widget();protected:virtual void initializeGL() override;virtual void paintGL() override;private:QOpenGLFunctions_4_1_Core *glf;
};
#endif // WIDGET_H

保存。
打开并编辑widget.cpp，变更代码为如下所示：

#include "widget.h"#include <QOpenGLContext>
#include <QOpenGLVersionFunctionsFactory>Widget::Widget(QWidget *parent): QOpenGLWidget(parent)
{}Widget::~Widget() {}void Widget::initializeGL()
{QOpenGLContext *cxt = context();glf = QOpenGLVersionFunctionsFactory::get<QOpenGLFunctions_4_1_Core>(cxt);
}void Widget::paintGL()
{const GLubyte *version = glf->glGetString(GL_VERSION);QString versionStr;for (size_t i = 0; version[i] != 0; ++i){versionStr.append(QChar(version[i]));}qDebug() << versionStr;
}

保存。运行一下。

在这里插入图片描述

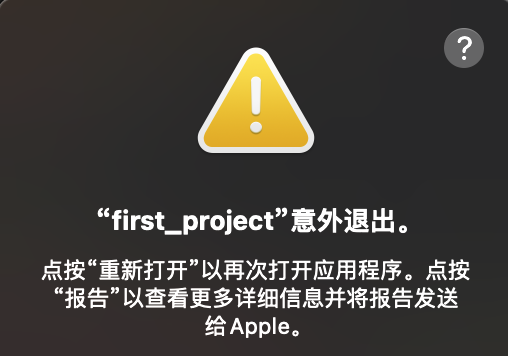

程序崩溃了！怎么办？调试一下。

在这里插入图片描述

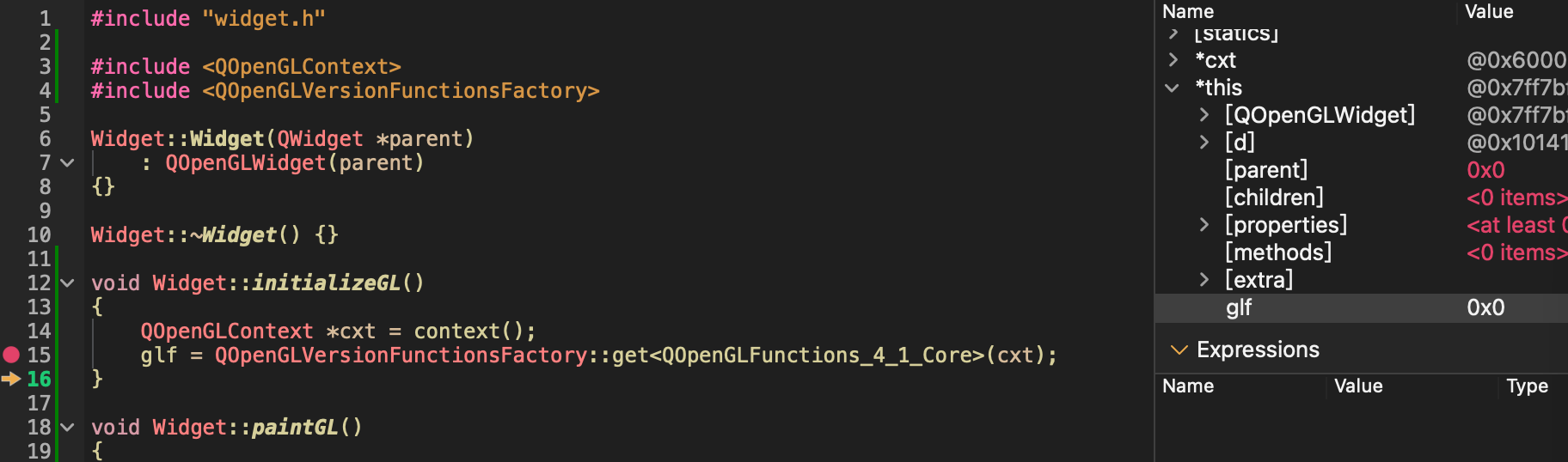

图中右下角指出：函数对象glf是空指针。说明在当前这个OpenGL环境上下文下没有正常地拿到函数对象。怎么办？
从OpenGL 2.1切换到OpenGL 4.1相关的所有代码如下所示：
widget.h

QOpenGLFunctions_4_1_Core *glf;

widget.cpp

glf = QOpenGLVersionFunctionsFactory::get<QOpenGLFunctions_4_1_Core>(cxt);

main.cpp

QSurfaceFormat default_fmt{ QSurfaceFormat::defaultFormat() };
default_fmt.setVersion(4, 1);
QSurfaceFormat::setDefaultFormat(default_fmt);

我们先来查看一下已经下载到本地的Qt QSurfaceFormat的源代码。
qsurfaceformat.cpp

explicit QSurfaceFormatPrivate(QSurfaceFormat::FormatOptions _opts = { })// 已省略, profile(QSurfaceFormat::NoProfile), major(2), minor(0)// 已省略 {}

qsurfaceformat.h

// 已省略
enum OpenGLContextProfile {NoProfile,CoreProfile,CompatibilityProfile};
// 已省略

是不是端倪已出？打开并编辑main.cpp，变更代码为如下所示：

// 已省略
QSurfaceFormat default_fmt{ QSurfaceFormat::defaultFormat() };
default_fmt.setVersion(4, 1);
default_fmt.setProfile(QSurfaceFormat::OpenGLContextProfile::CoreProfile);
QSurfaceFormat::setDefaultFormat(default_fmt);
// 已省略

保存。运行一下。

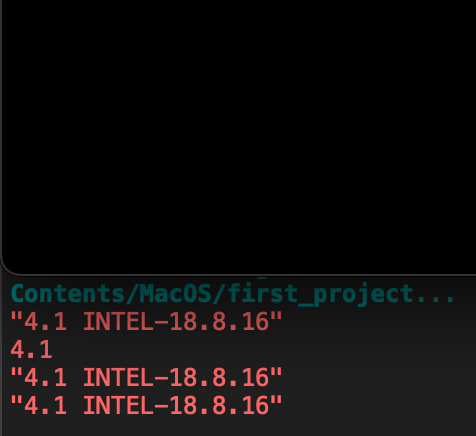

在这里插入图片描述

好，现在关闭这个空白窗体。至此，macOS下基于Qt/c++的OpenGL 4.1开发环境搭建完成。

细枝末节

细心的话会发现一个现象：
qsurfaceformat.cpp源代码如下所示：

explicit QSurfaceFormatPrivate(QSurfaceFormat::FormatOptions _opts = { })// 已省略, profile(QSurfaceFormat::NoProfile), major(2), minor(0)// 已省略 {}

其中，major是 2，minor是 0 。但是前文所述，默认情况下，得到的是major是 2，minor是 1 。为什么？而且这是我的机器运行的结果，别人的机器呢？
Qt是一个支持跨平台的大型c++类库。那么，它是如何跨进macOS的呢？以OpenGL为例：在Mac平台上，通过objective-c编写基于OpenGL的应用，相关的API会涉及到NSOpenGLContext这个类，即OpenGL运行环境上下文，而Qt就可以通过插件的形式调用到此API 。
我们再来查看一下已经下载到本地的qcocoaglcontext.mm的源代码。

// 已省略
m_context = [[NSOpenGLContext alloc] initWithFormat:pixelFormat shareContext:m_shareContext];
// 已省略
NSOpenGLPixelFormat *QCocoaGLContext::pixelFormatForSurfaceFormat(const QSurfaceFormat &format)
{QVector<NSOpenGLPixelFormatAttribute> attrs;attrs << NSOpenGLPFAOpenGLProfile;if (format.profile() == QSurfaceFormat::CoreProfile) {if (format.version() >= qMakePair(4, 1))attrs << NSOpenGLProfileVersion4_1Core;else if (format.version() >= qMakePair(3, 2))attrs << NSOpenGLProfileVersion3_2Core;elseattrs << NSOpenGLProfileVersionLegacy;} else {attrs << NSOpenGLProfileVersionLegacy;}// 已省略

根据上方代码可知，对于Qt来说，原来所有Mac系的OpenGL都支持OpenGL 4.1 Core、OpenGL 3.2 Core、OpenGL Legacy，根据前文描述的运行结果可知，此处的OpenGL Legacy应该就是指OpenGL 2.1了。不过还是不要忘记前文所示的使用 OpenCL 和 OpenGL 图形处理程序的 Mac 电脑这篇Apple官方文章。
另外一个问题是为什么在main.cpp中，以下部分代码：

QSurfaceFormat default_fmt{ QSurfaceFormat::defaultFormat() };
default_fmt.setVersion(4, 1);
default_fmt.setProfile(QSurfaceFormat::OpenGLContextProfile::CoreProfile);
QSurfaceFormat::setDefaultFormat(default_fmt);

出现在QApplication a(argc, argv);之前？因为在它之后会出现问题。
我们再来查看一下已经下载到本地的Qt QSurfaceFormat的源代码。

// 已省略
void QSurfaceFormat::setDefaultFormat(const QSurfaceFormat &format)
{
#ifndef QT_NO_OPENGLif (qApp) {QOpenGLContext *globalContext = QOpenGLContext::globalShareContext();if (globalContext && globalContext->isValid()) {qWarning("Warning: Setting a new default format with a different version or profile ""after the global shared context is created may cause issues with context ""sharing.");}}
#endif*qt_default_surface_format() = format;
}
// 已省略

这样看似乎还是不够明显。我们再来查看一下已经下载到本地的Qt qguiapplication.h的源代码，如下所示：

// 已省略
#if defined(qApp)
#undef qApp
#endif
#define qApp (static_cast<QGuiApplication *>(QCoreApplication::instance()))
// 已省略

这样就解释了在QApplication a(argc, argv);创建应用对象之前调用QSurfaceFormat::setDefaultFormat(default_fmt);的原因了。
