Ethercat主从站移植时的问题记录（二）—无法进入OP状态且从站PDI中断不触发

news 2025/8/30 6:30:35

项目场景：

将SSC生成的V5.12的Ethercat从站协议栈移植到GD32H7单片机上，采用SPI通讯。用SOEM主站进行通讯验证。

问题描述

一、上一章Ethercat主从站移植时的问题记录（一）—OBJ_DWORD_ALIGN配置解决了无法进入SAFEOP状态的问题，但是后面又遇到了无法进入OP状态的问题。
二、同时用wireshark抓包发现主站的TXPDO数据是有的（由于不在OP状态，从站是无法获取TXPDO数据的），但是RXPDO数据一直是0。

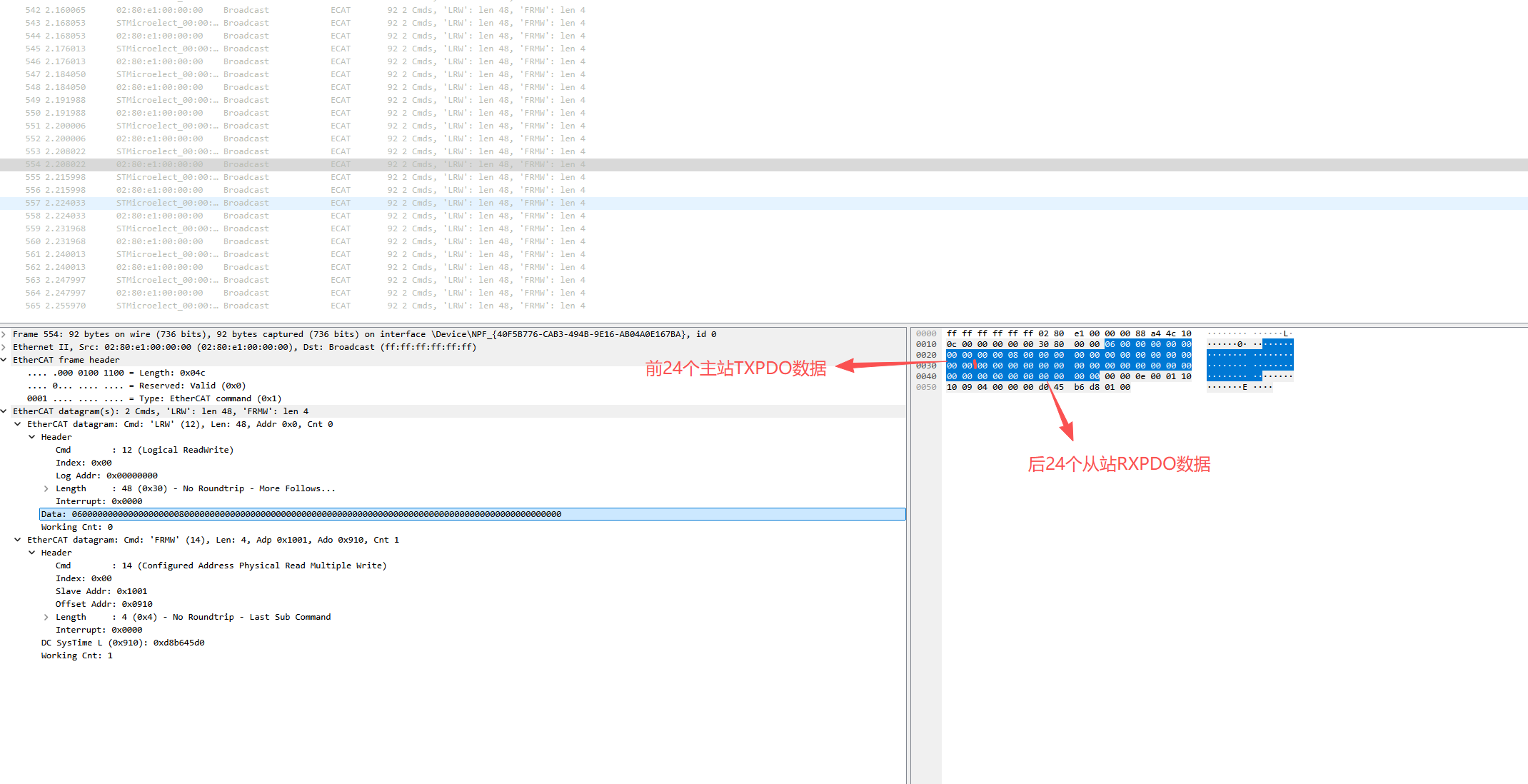

而对从站代码打断点发现明明是有数据传出的，也就是SYNC0中断是一直被触发的，但是从抓包数据看，LWR中RXPDO部分的数据一直是0，而实际我是每个数据都有值的。如下图所示：

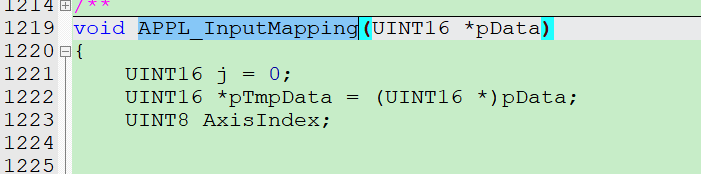

RXPDO数据相关的中断有触发从站的数据没有传输

原因分析：

一、先从从站状态切换函数入手，看看到底为什么没有切换到OP状态

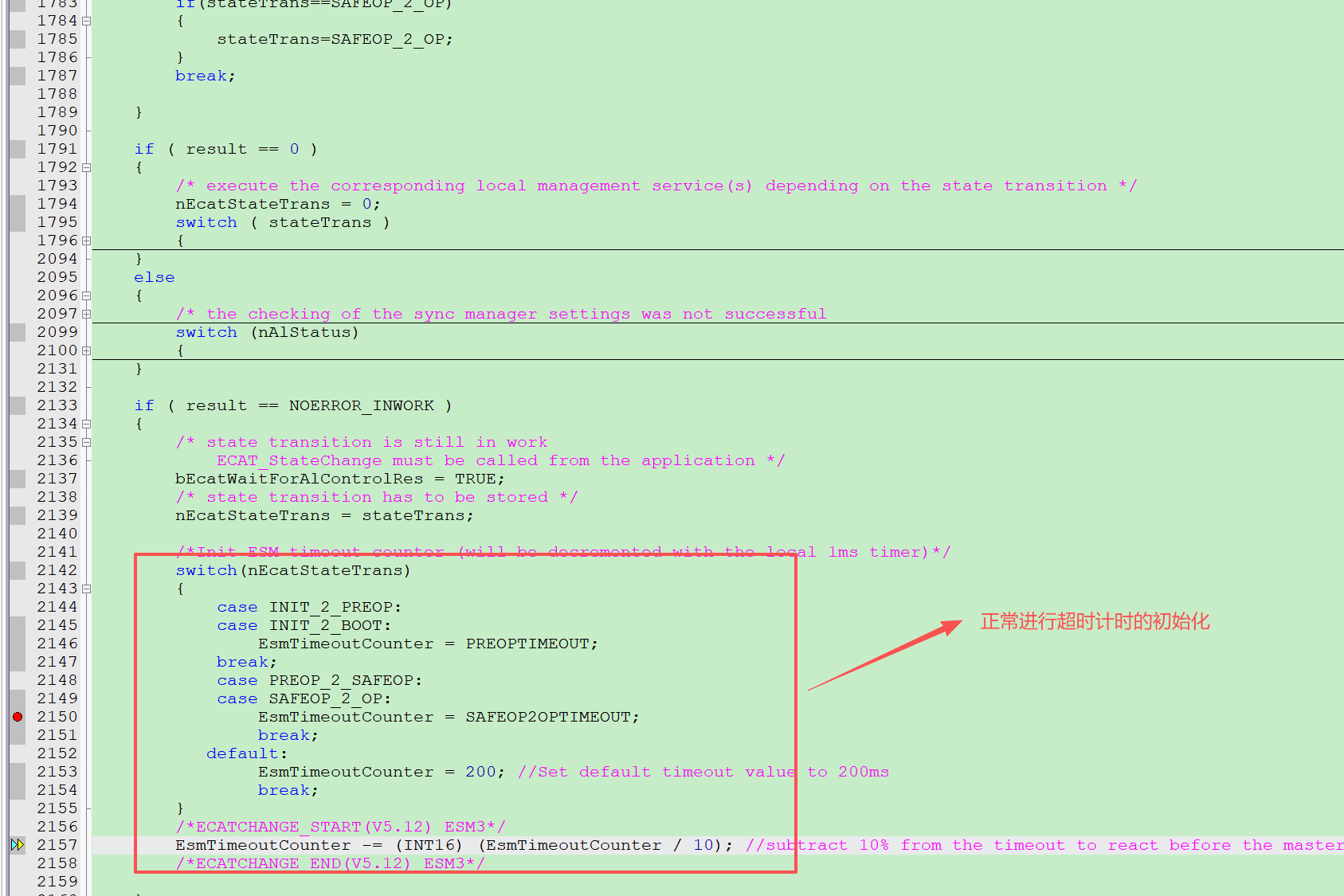

从站的状态切换主要是void AL_ControlInd(UINT8 alControl, UINT16 alStatusCode)和void AL_ControlRes(void)这两个函数控制。先看函数AL_ControlInd，单片机的好处就是打断点方便所以先打断点看看，如下图所示：
在这里插入图片描述

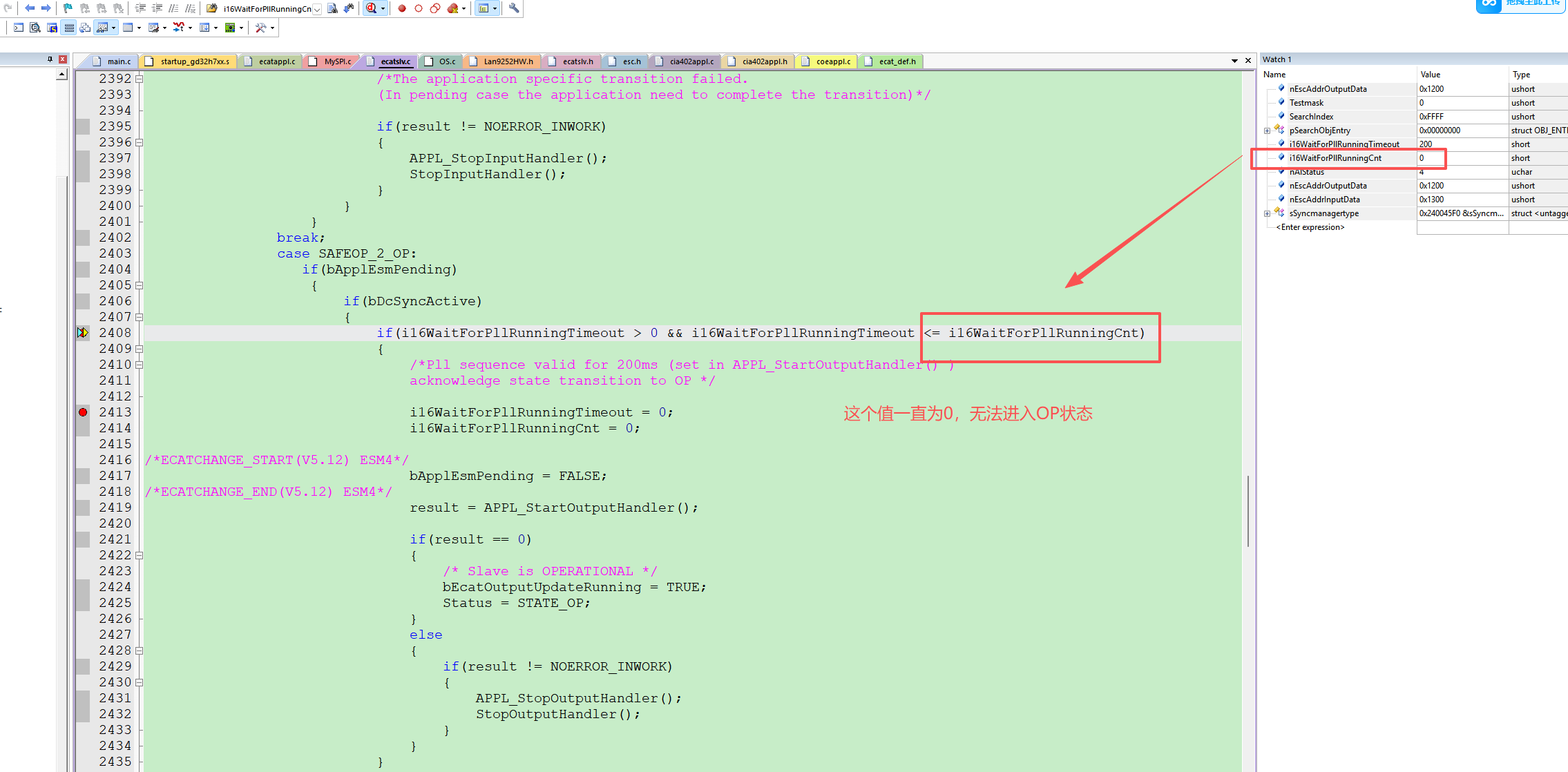

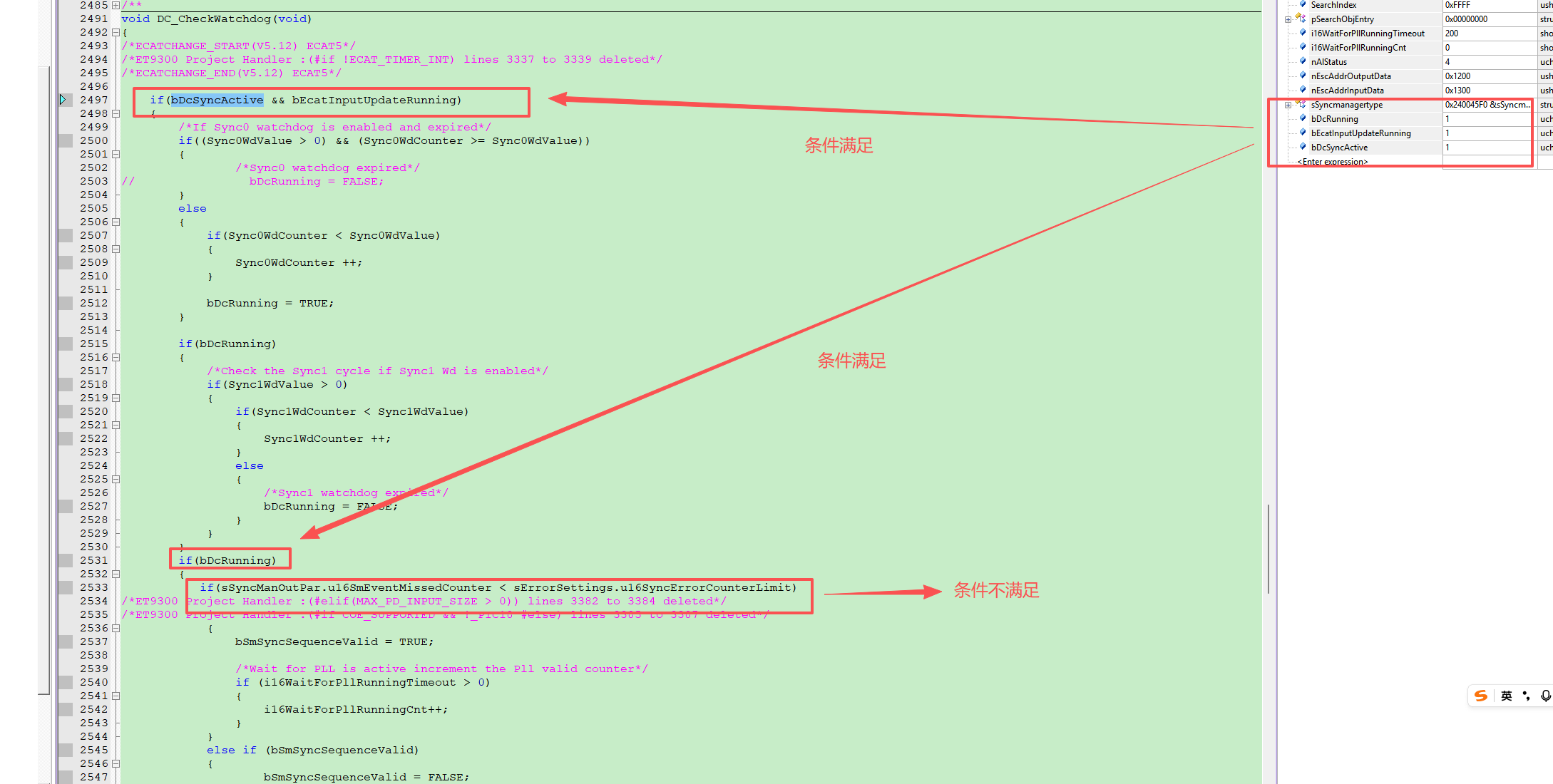

可以发现在这个函数中，SAFEOP->OP状态的切换是正常的。但是由于真正将从站状态写入ESC寄存器，主要是通过AL_ControlRes进行的，因此继续在AL_ControlRes函数的SAFEOP2OP状态中打断点，如下所示：

可以发现在这个函数中i16WaitForPllRunningCnt一直为0，所以无法进入OP状态。那么看看这个变量是在哪里自增的。
在这里插入图片描述
可以看到由于if(sSyncManOutPar.u16SmEventMissedCounter < sErrorSettings.u16SyncErrorCounterLimit)这个条件不满足，所以一直无法让变量i16WaitForPllRunningCnt增加。因此继续看sSyncManOutPar.u16SmEventMissedCounter这个变量，这个应该是PDI和SYNC0同步丢失计数器。
在这里插入图片描述

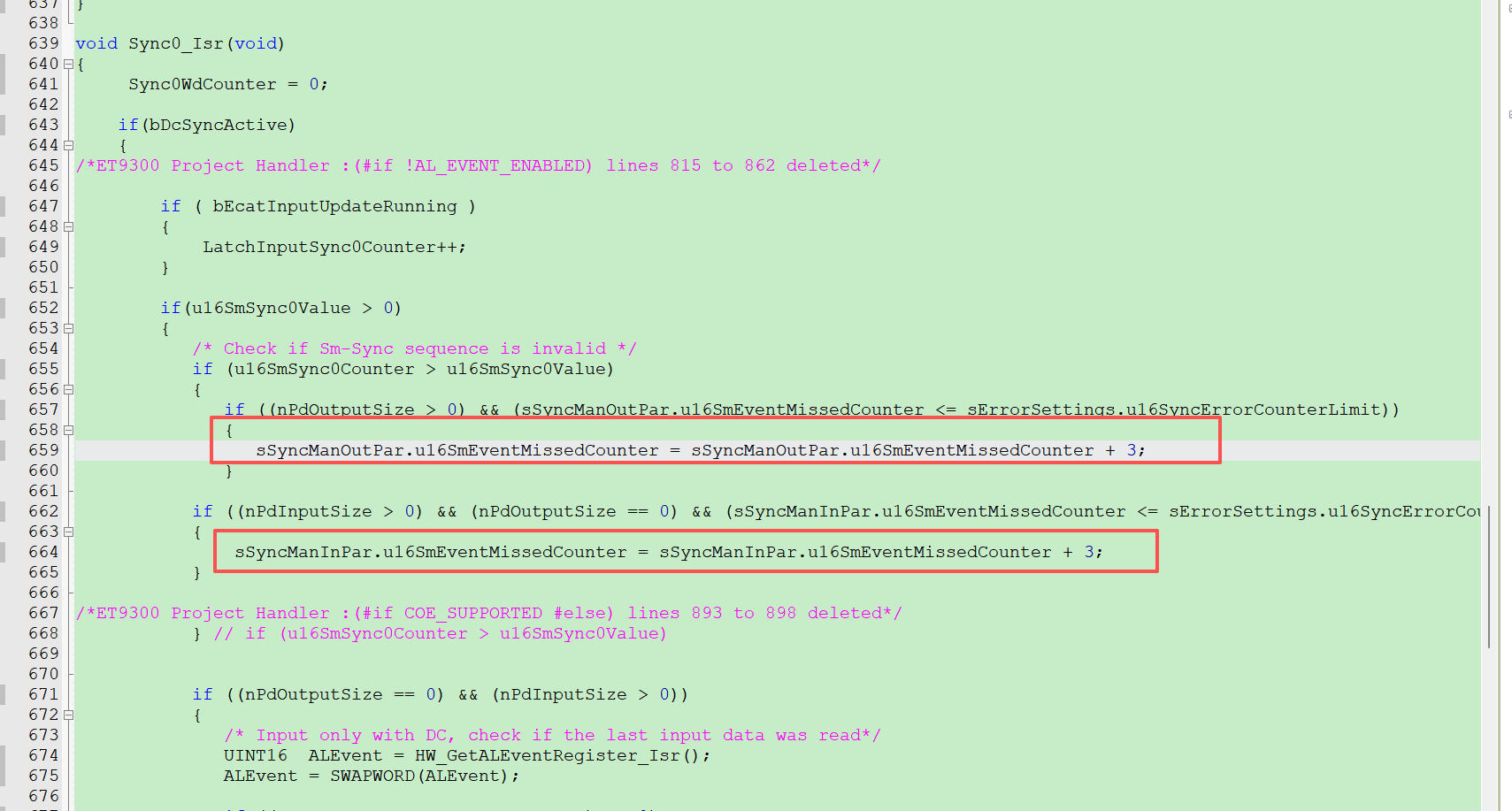

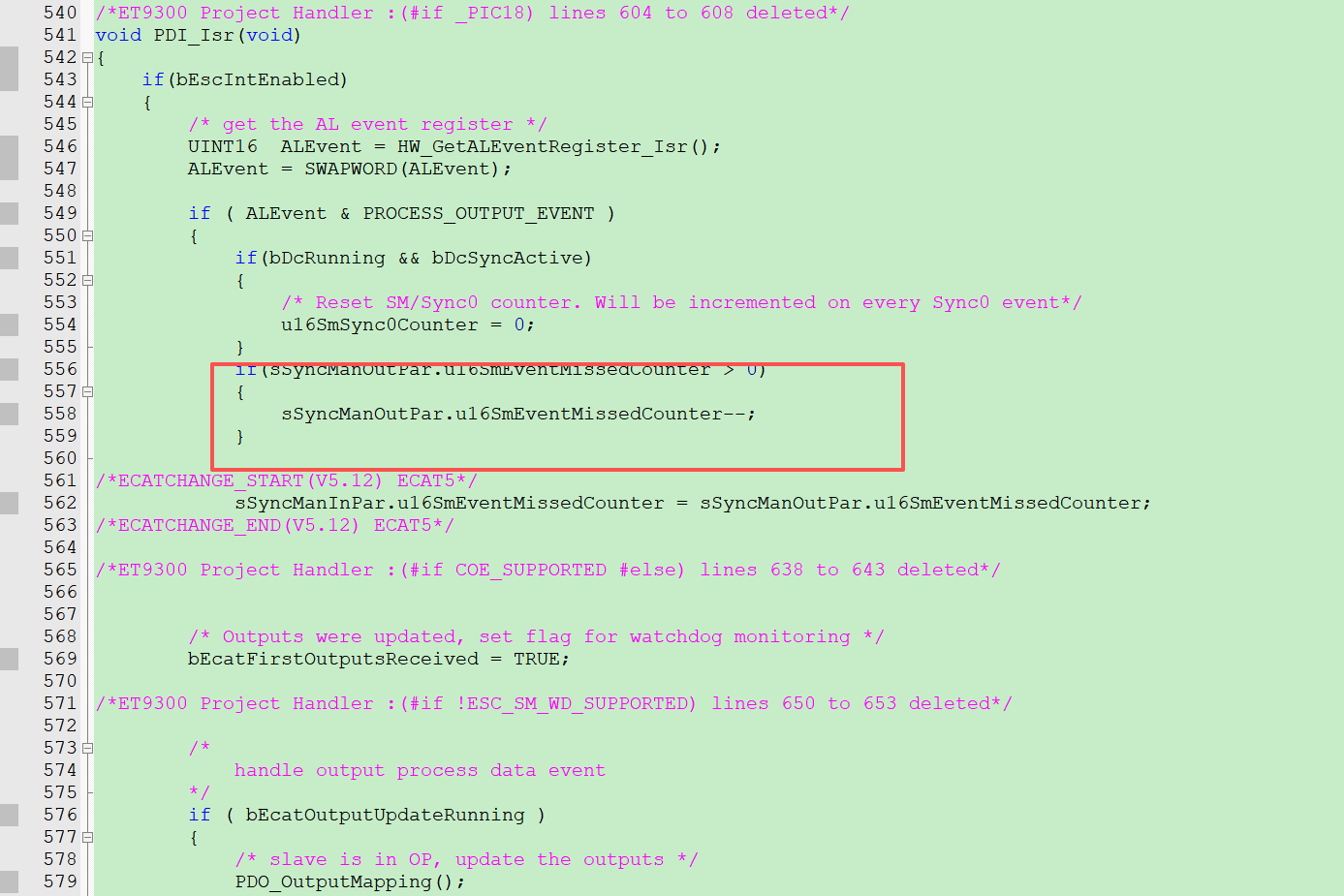

可以看到他是在Sync0_Isr中断里面自增，在PDI_Isr中断里面自减，因此看看PDI_Isr中断是不是出问题了。结果果然发现PDI_Isr这个中断居然不触发（DC模式下TXPDO映射），也就是说目前只有Sync0_Isr这个中断正常触发（主要是DC模式下RXPDO的映射）。但是同步用twincat3做主站发现safeop状态下，PDI_Isr中断是正常触发的。那就比较奇怪了，难道是主站的问题？带着这个疑问进一步分析下去。

二、分析寄存器0x204和0x220

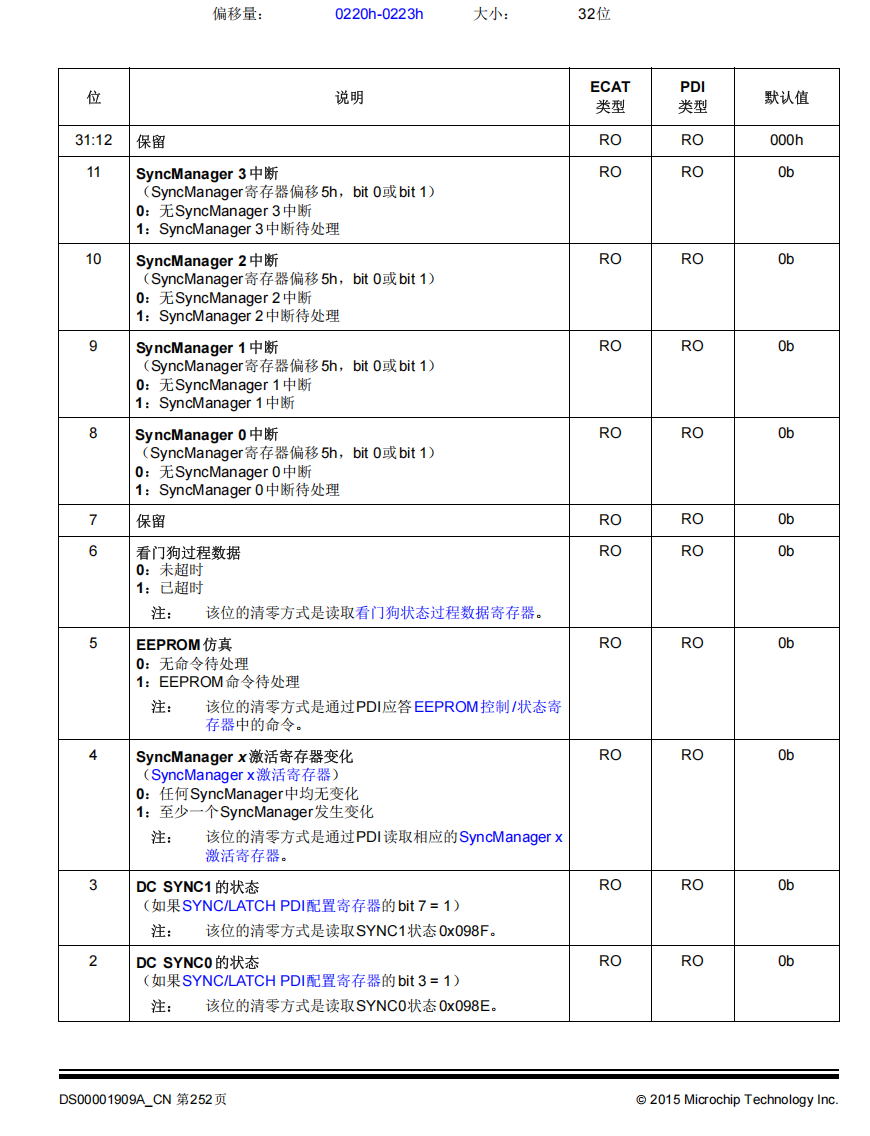

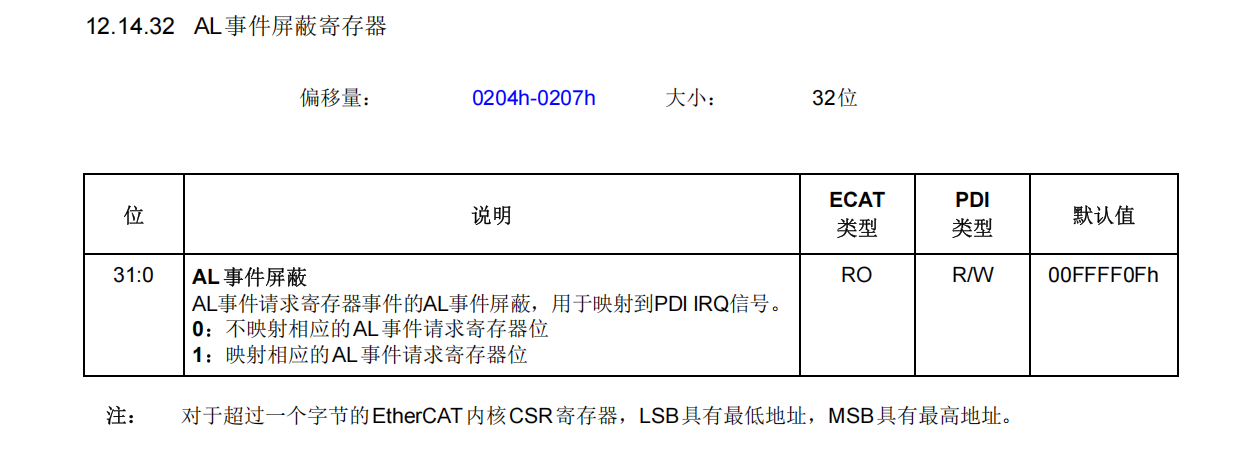

因为PDI_Isr中断不触发，而这个中断管理又是由寄存器0x204和0x220负责的，因此看看是不是这个寄存器配置出问题了。
在这里插入图片描述

在这里插入图片描述

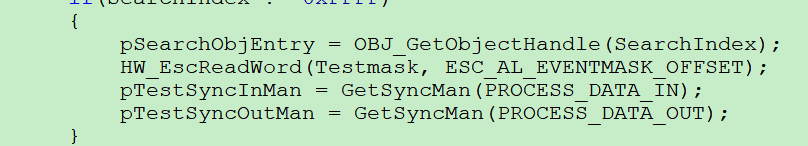

通过ect从站协议栈的读写寄存器函数，获取寄存器0x220的数据，如下图所示：

可以看到这个寄存器的第10位使能了，也就是SM2的中断会映射到PDI_Isr中断上，而一般我们配置是SM0-写邮箱 SM1-读邮箱 SM2-写PDO SM3-读PDO。因此这里PDI_Isr中断是主站TXPDO的中断映射，是没有问题的。所以寄存器配置也没问题。因此怀疑可能是同步管理器的配置或者FMMU的配置出问题，导致TXPDO数据的通道出问题了，无法触发中断。

三、先分析FMMU的配置
在分析FMMU的配置的时候，这样看到了这篇文章链接：Ethercat学习-电机调试问题总结，对该问题很有参考意义。

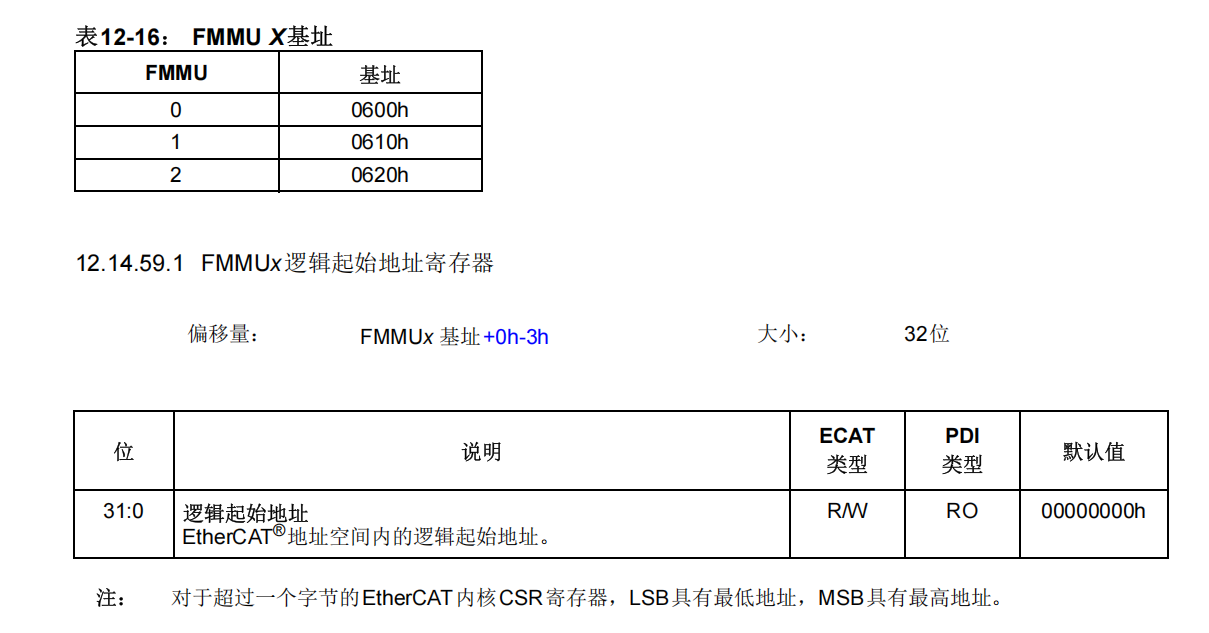

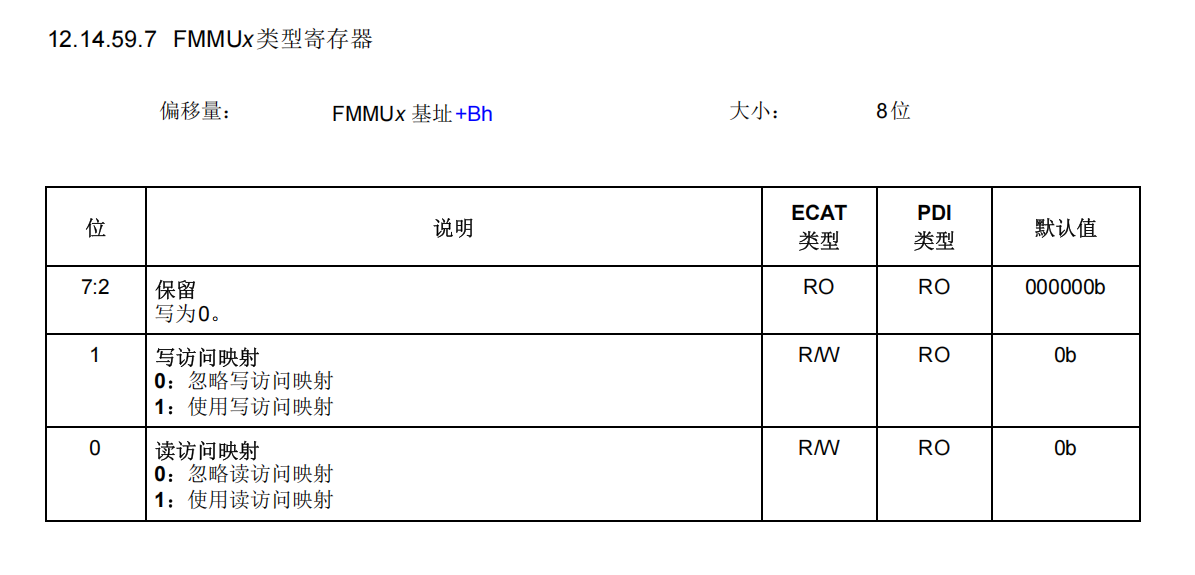

LAN9252一共有3个FMMU，这里由于是双端口模式，只有一个过程写数据和过程读数据，因此只用了前两个FMMU。而且FMMU的配置从下图手册看，都是由主站进行配置的，因此要通过wireshark抓包分析了。
在这里插入图片描述

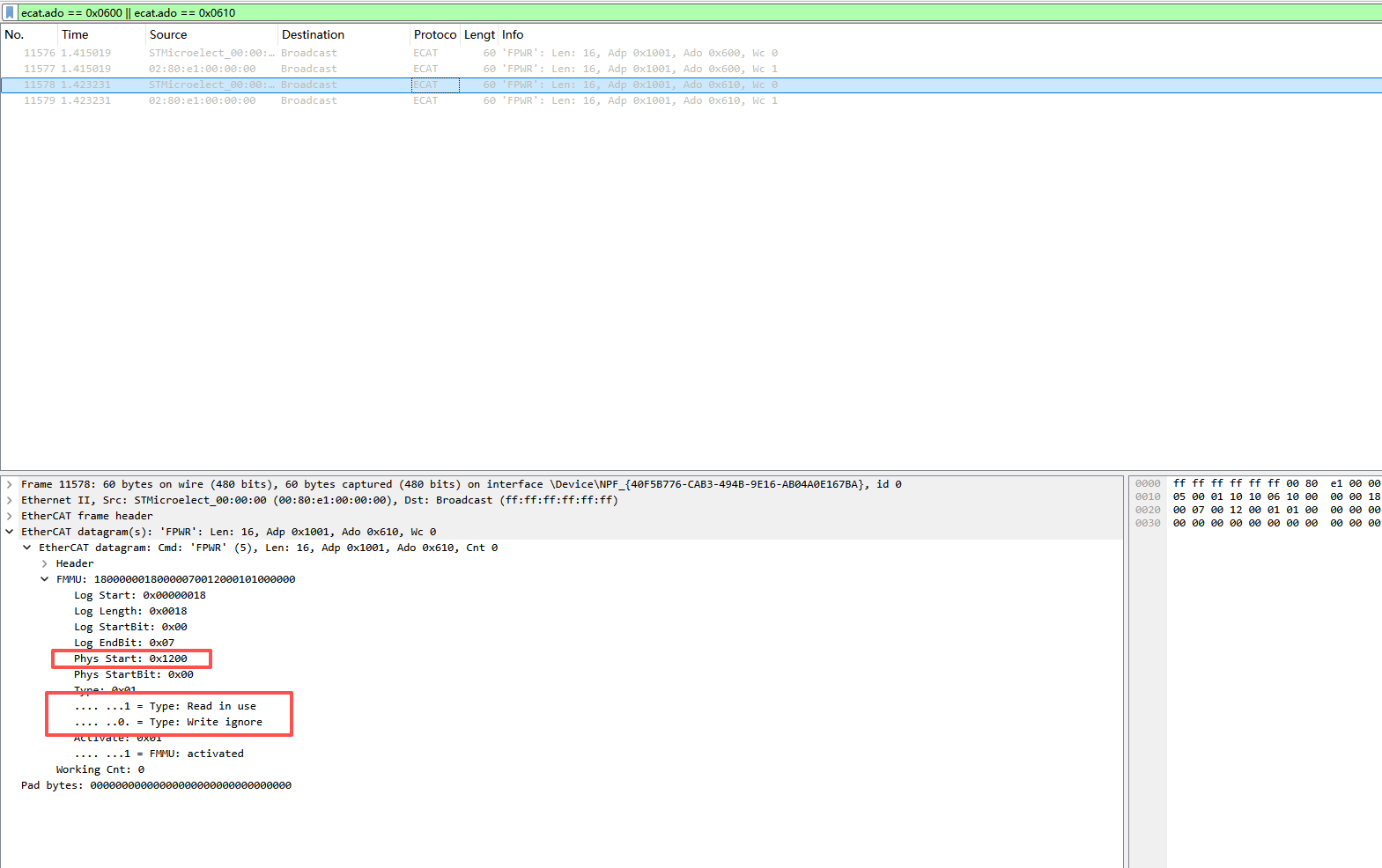

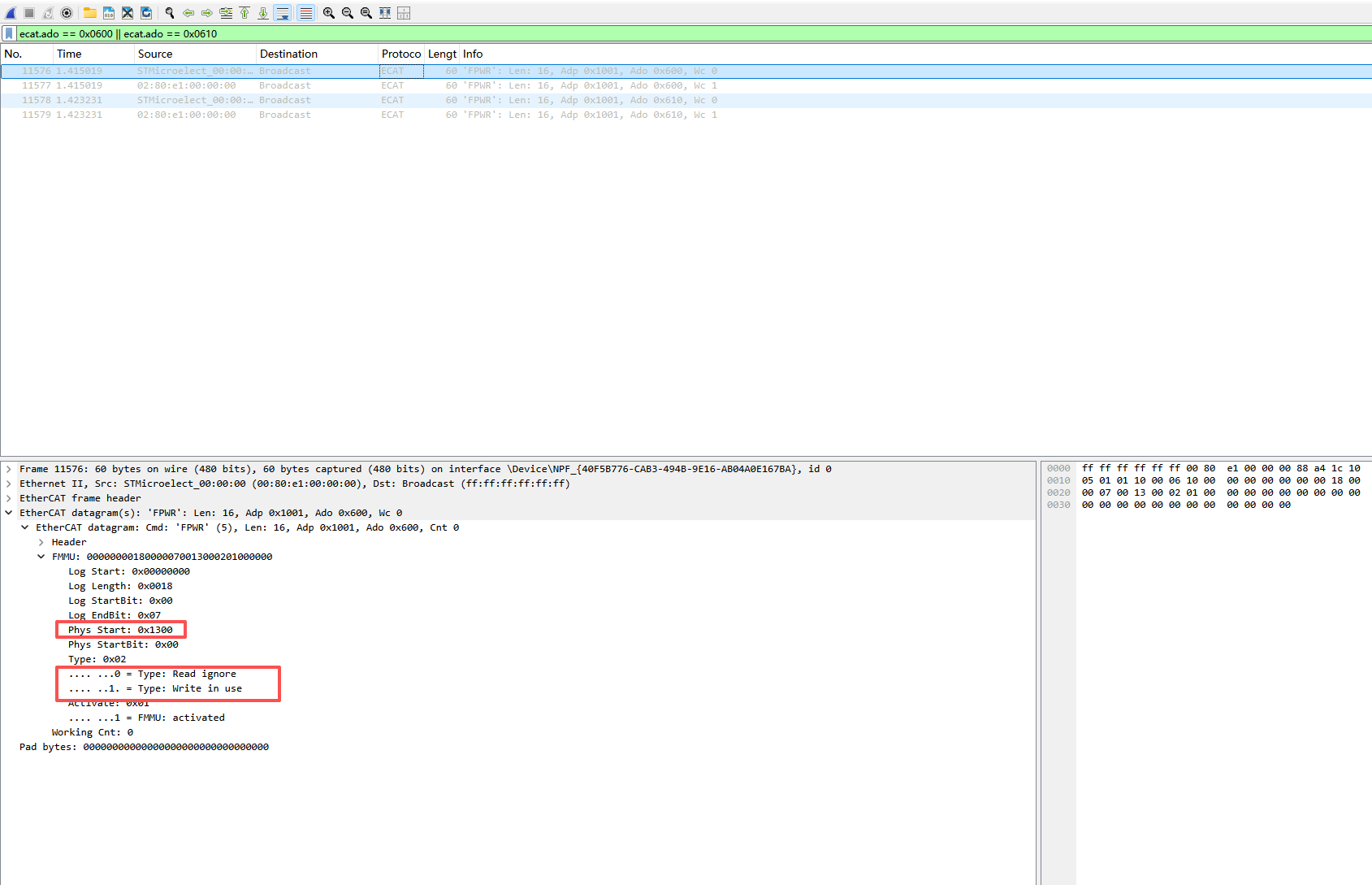

通过wireshark进行抓包和过滤，可以看到下图关于FMMU寄存器的相关配置：
在这里插入图片描述

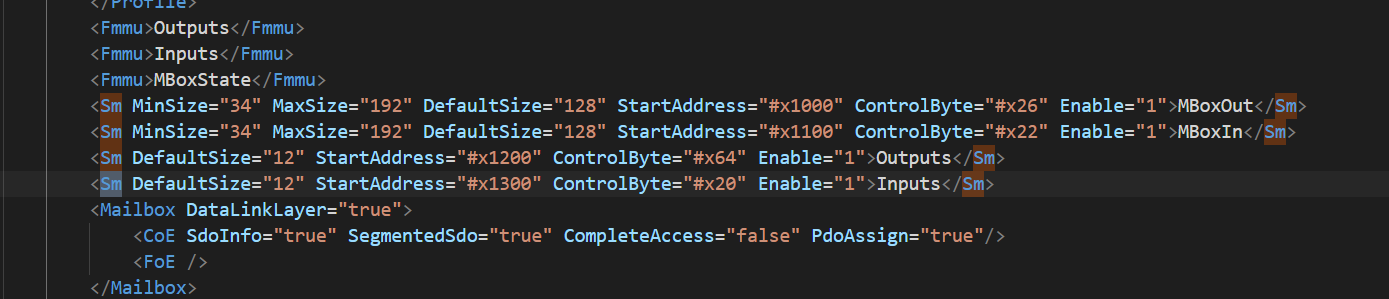

从上图看就感觉有点不对劲了，因为从XML的配置看（相当于存储在EEPROM中的配置是按照这个来的，后面会讲到），SM2是TXPDO的过程数据通道，物理地址是0x1200。FMMU0是TXPDO的逻辑地址和物理地址映射的管理器，所以FMMU0（0x600）对应SM2（0x810）的物理地址应该是0x1200，且应该是配置为开启写访问映射，忽略读访问映射；FMMU1（0x610）对应SM2（0x818）的物理地址应该是0x1300，且应该是配置为开启读访问映射，忽略写访问映射。而从上图看FMMU0的物理地址被设置成了0x1300和写访问，FMMU1的物理地址被设置成了0x1200和读访问映射。这个完全乱了，看来问题应该是出在这里了。那么为什么会出现这个问题呢，这就需要进一步分析了。
出现这个问题应该有两种情况：
一个是SM2和SM3寄存器的物理地址设置就错了，没有按照XML（EEPROM）中的配置来，比如SM2的物理地址设置成了0x1300且是主站写从站读访问，SM3的物理地址设置成了0x1200且是主站读从站写访问。
第二个是SM2和SM3寄存器的设置是对的，但是主站由于某种原因给FMMU配置错了。

四、先分析SM2/SM3的配置是否出问题了
1、首先看一下同步管理器的配置，主要看寄存器0x0810和0x0818（0x0800和0x0808是邮箱收发的SM，由于可以进入safeop状态而且从wireshark看，邮箱数据可以正常交互，因此这两个寄存器组的配置应该没问题）。先看主站和从站没有连接的时候寄存器的数据如下图所示：
在这里插入图片描述

可以看到SM2和SM3在主站没有开始发起连接的时候，物理地址和长度都是没有配置的，同步管理器也是禁止请求的，也就是还没有进行配置。

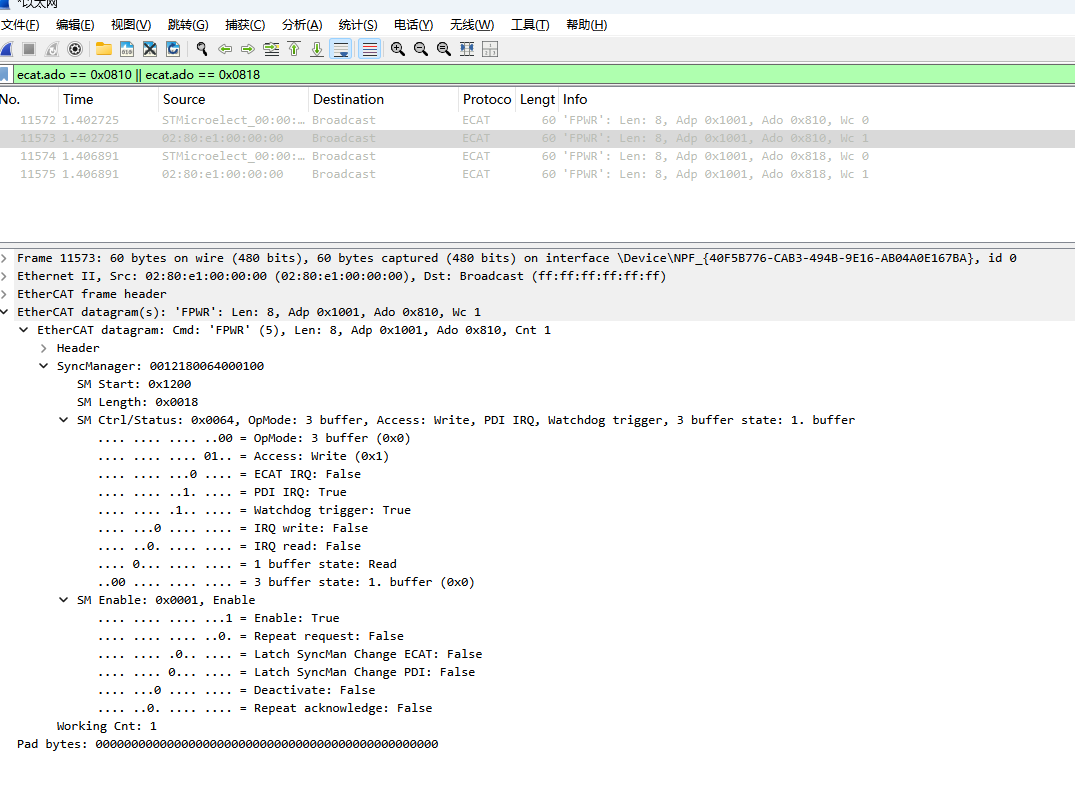

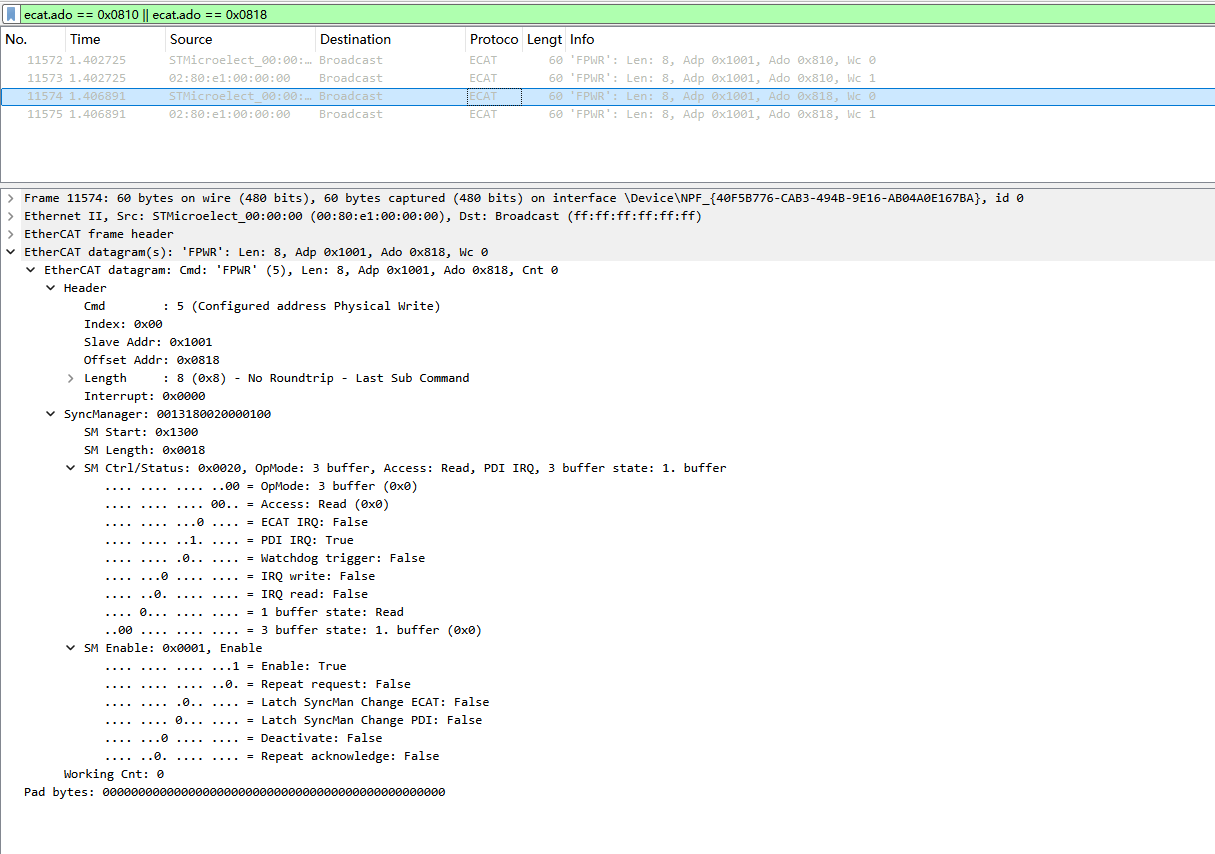

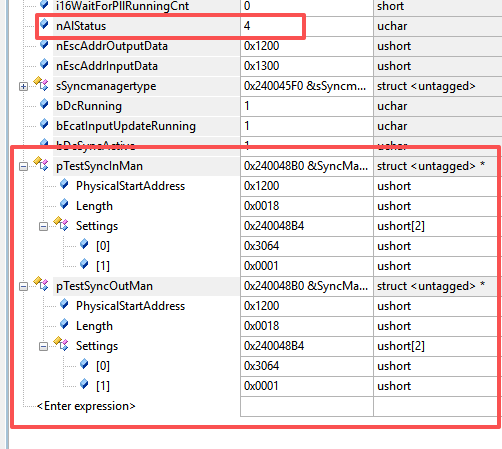

而当主站开始初始化，直到进入safeop状态的时候，SM2和SM3已经完成配置了，也就是配置是在主站初始化开始之后进行的。从站中的配置数据和wireshark抓包数据如下图所示：
在这里插入图片描述

可以看到主站通过邮箱数据，对从站的0x810（SM2）和0x818(SM3)寄存器组进行了配置。而且SM2的物理地址是0x1200，方向是写；而SM3的物理地址是0x1300，方向是读。这个和XML配置是一样的，那就说明同步管理器SM2和SM3的配置应该是没问题的。

虽然通过前面基本可以判定SM2和SM3的配置是没问题的，但是这里又产生了一个疑惑，我的SOEM是在STM32H7上跑的并没有解析XML，是手动配置的。那么主站是怎么知道SM2的物理地址要配置成0x1200，方向是写；而SM3的物理地址配置成0x1300，方向是读的呢。

五、分析主站如何获取SM配置信息并对从站SyncManager寄存器进行配置
这里既然有了这个疑惑，那秉着学习精神先分析一下主站如何获取SM配置信息并对从站SyncManager寄存器进行配置的。

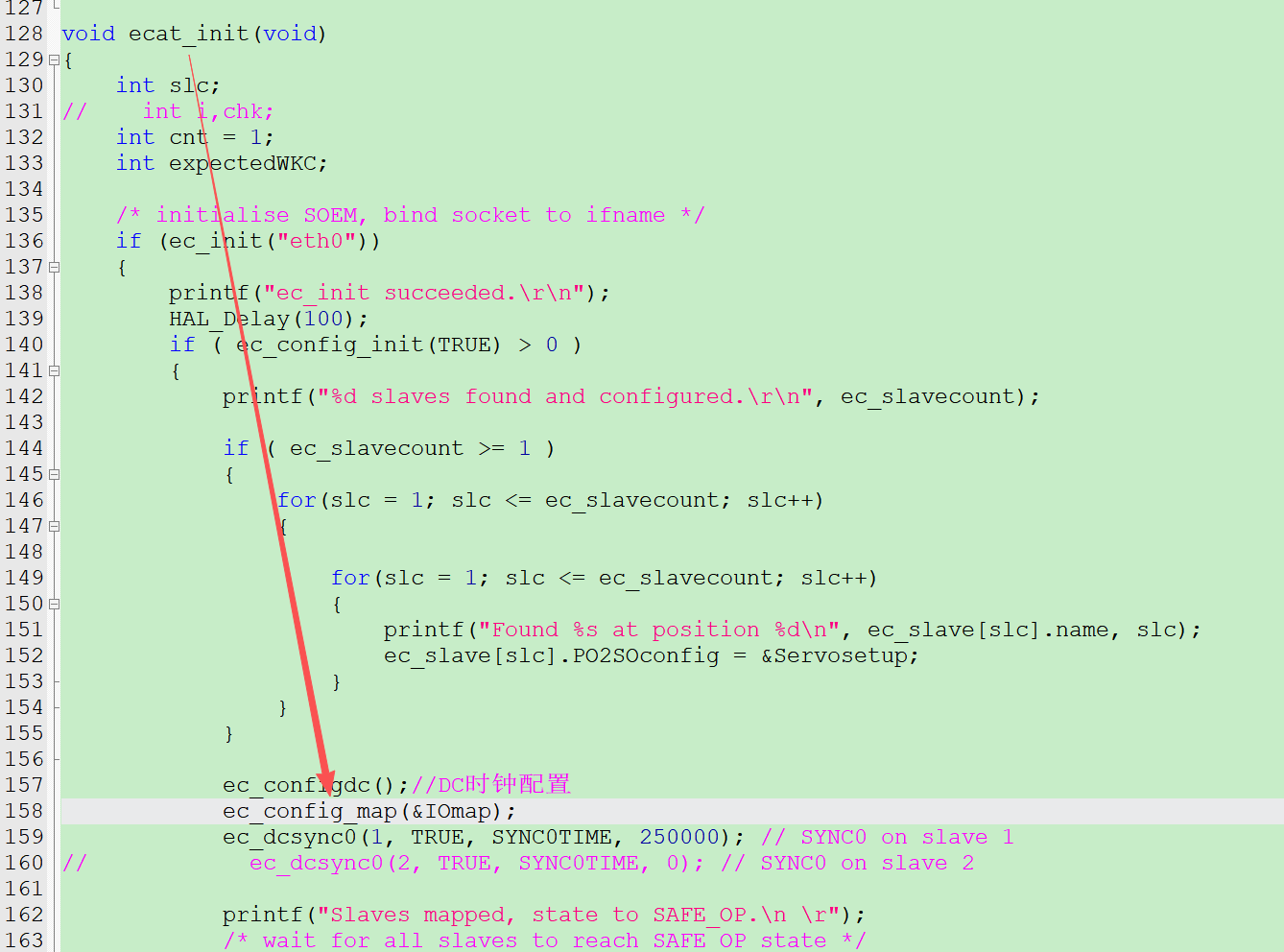

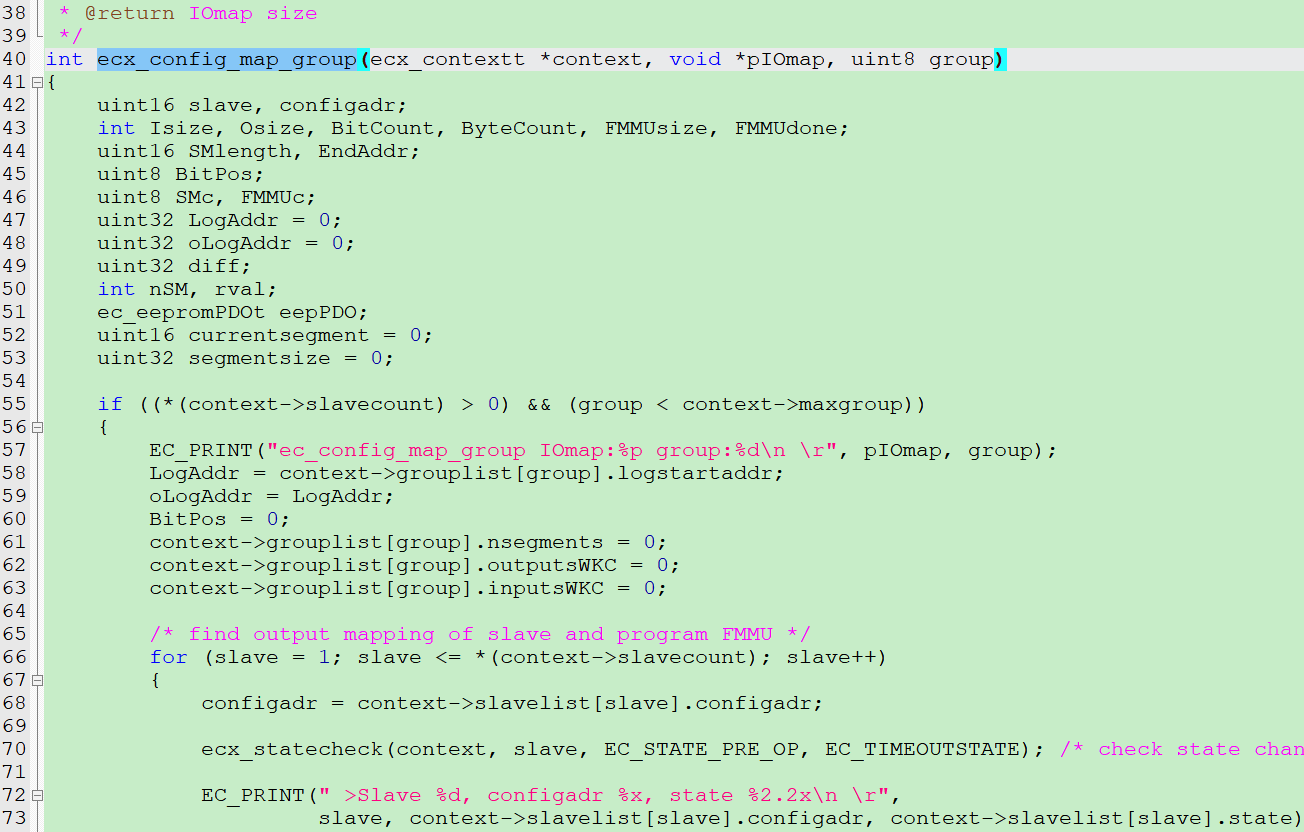

首先先看SOEM的源码，如下图所示：
在这里插入图片描述

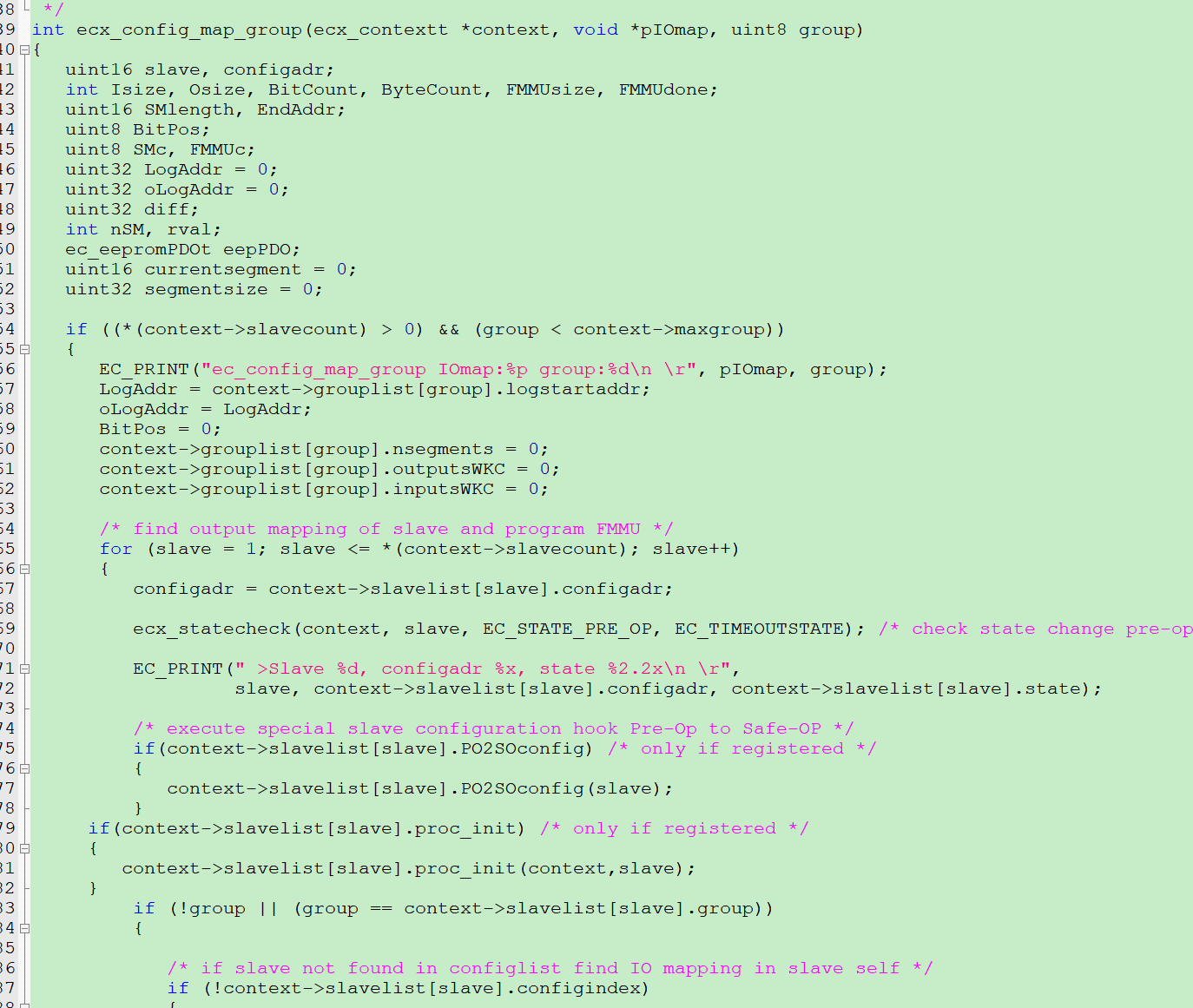

从上面可以看到ecat_init函数会调用ec_config_map函数，在ec_config_map函数中最终会执行ecx_config_map_group函数，在这个函数中会对同步管理器的寄存器组（0x800开始）进行配置。那接下来就要看看&context->slavelist[slave].SM[nSM]这里面的数据是怎么来的。
在这里插入图片描述

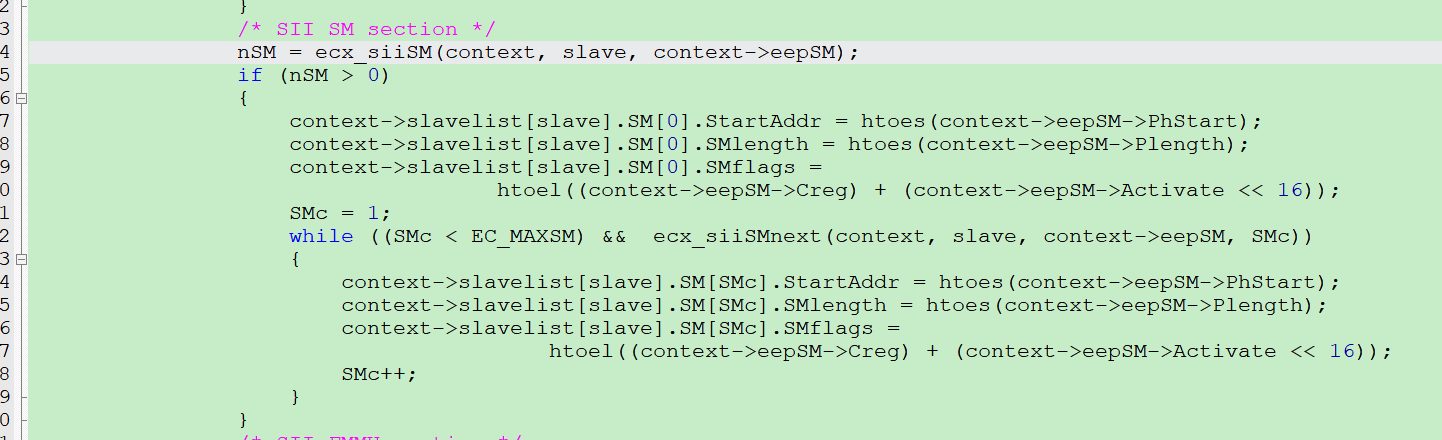

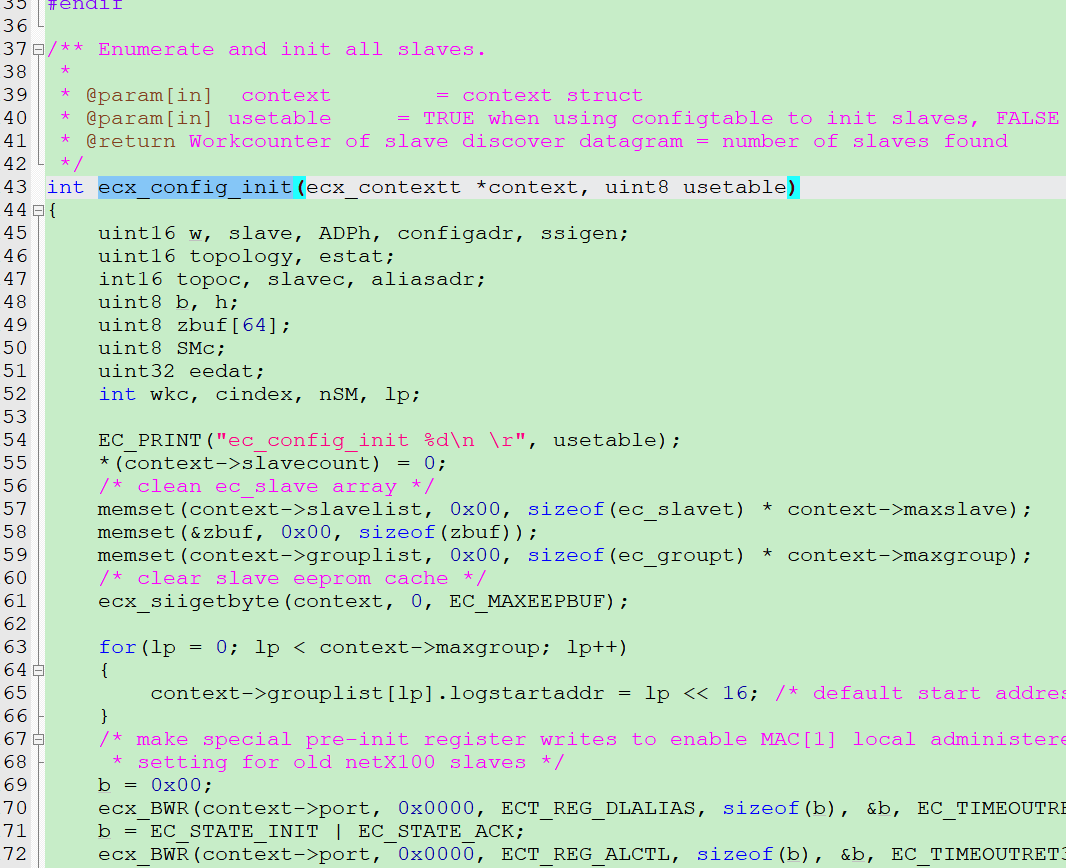

可以看到在ecx_config_init函数会调用ecx_siiSM(context, slave, context->eepSM)函数，在这个函数中会通过获取EEPROM里面的数据，从而获取关于同步管理器的配置（物理地址，长度等），然后将这些数据保存到context->eepSM里面，最终写入context->slavelist[slave].SM后，再配置给从站。那继续往下看看ecx_siiSM(context, slave, context->eepSM)这个函数。
在这里插入图片描述

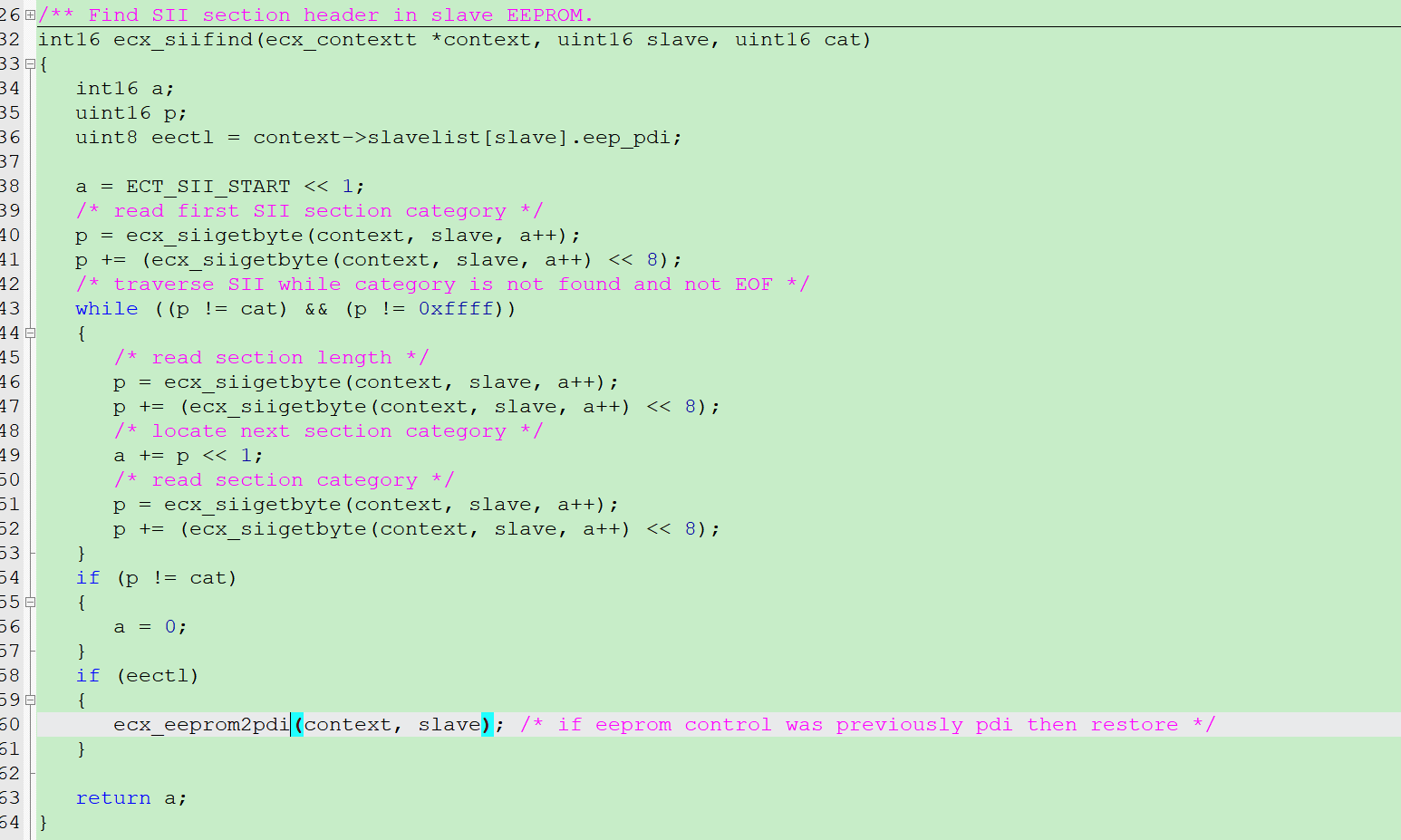

可以看到这个函数其实是通过ecx_siifind，寻找存储SM信息的EEPROM地址，然后通过该地址读取EEPROM里面具体的SM信息数据从而获得SM的物理地址和长度等信息，然后再通过邮箱写入到0x800-0x818寄存器中。而具体ecx_siifind函数如下图所示：
在这里插入图片描述

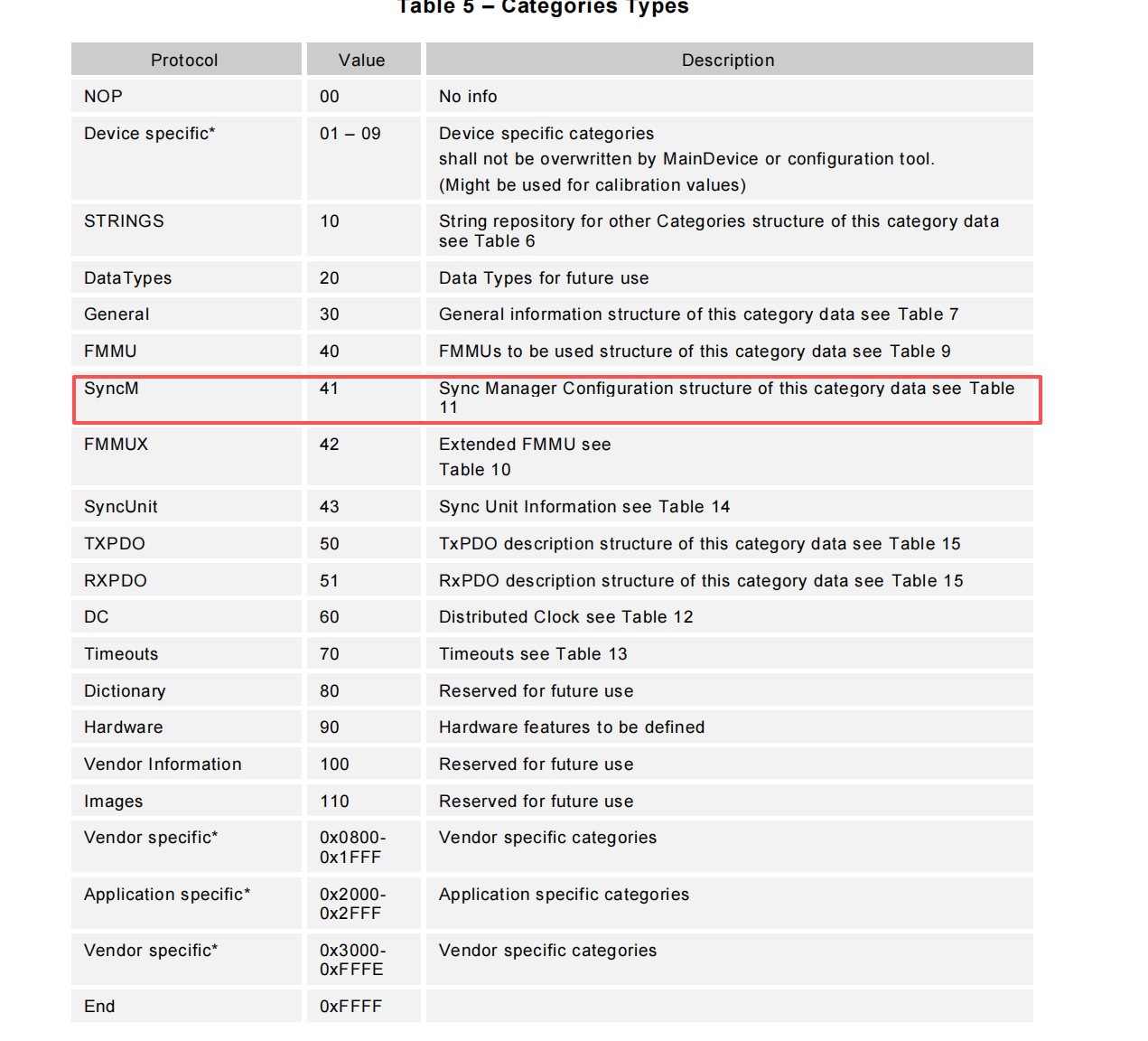

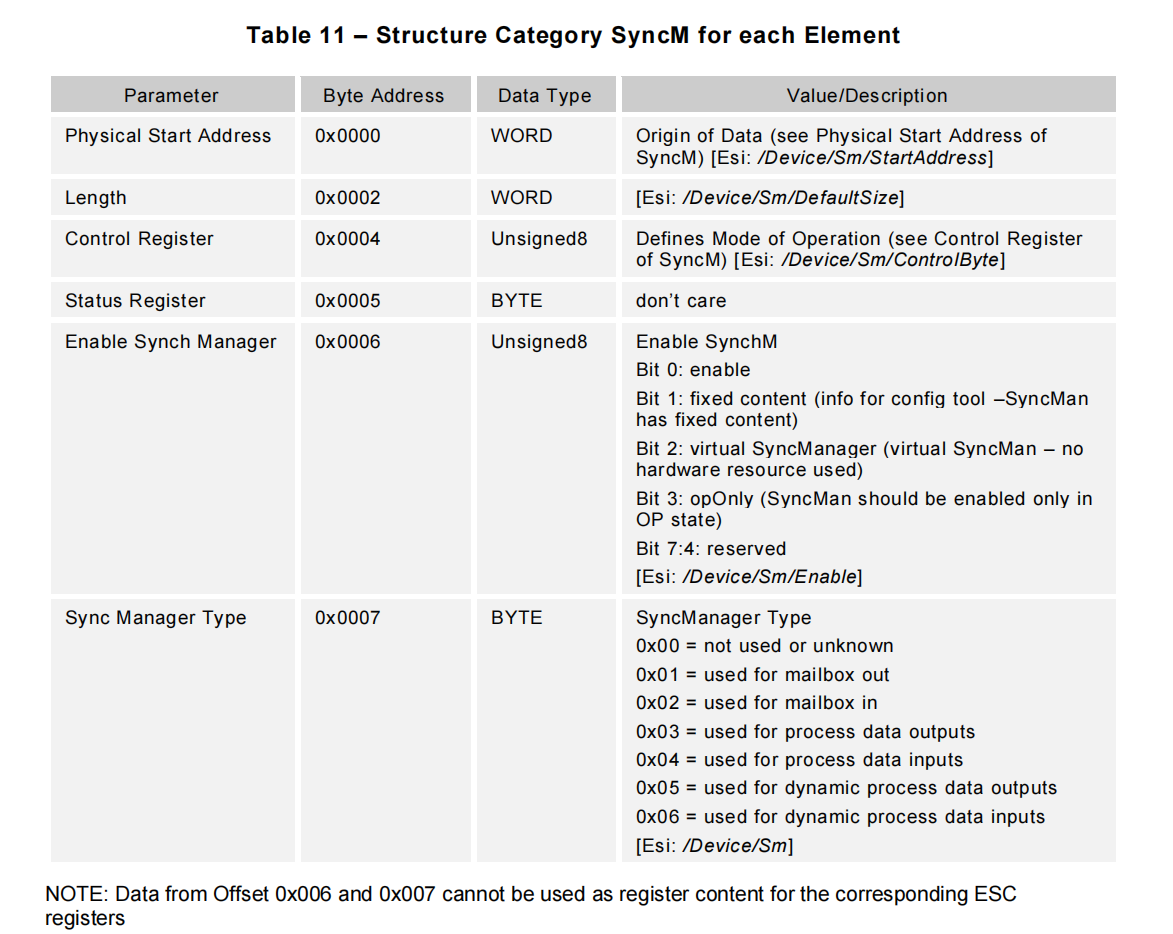

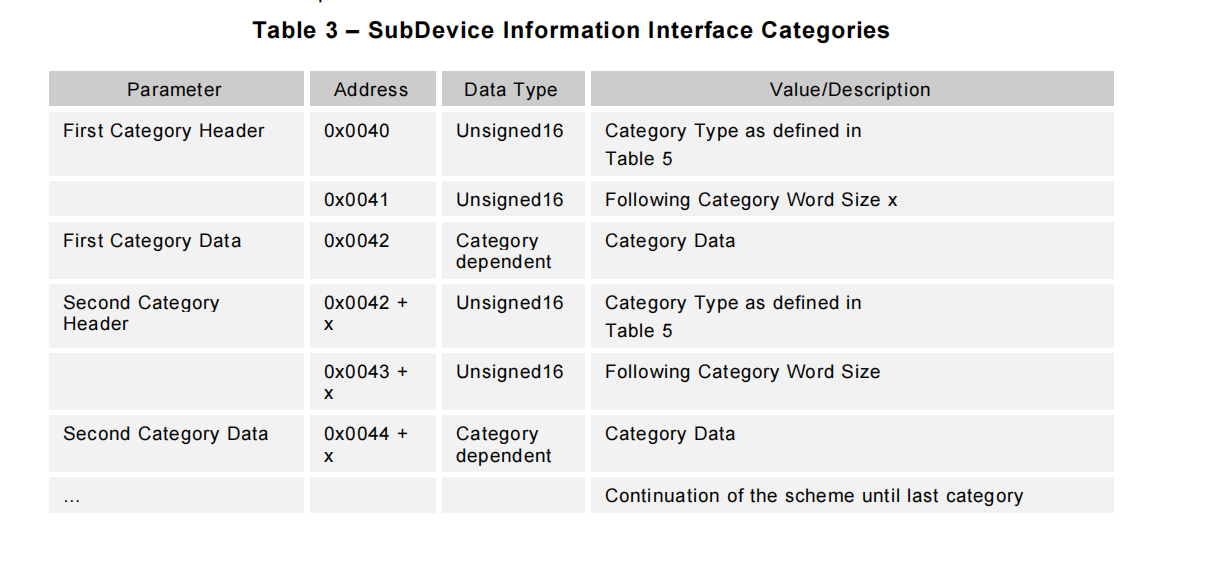

具体做法是从0x0040这个EEPROM地址开始寻找EERPOM中category的类型，直到该类型是41，那就代表后面的数据就是SM同步管理器相关的信息。关于EEPROM存储信息可以看ethercat相关文档：《ETG2010_S_R_V1i0i3_EtherCATSubDeviceInformationInterface》和《ethercat_esc_datasheet_sec1_technology_2i3》。里面有关于EERPOM存储信息结构的描述，如下图所示：

在这里插入图片描述

从文档中可以看到0x40代表SubDevice Information Interface categories开始的地方，每一个category都分为header和data部分，header一共32bit，前16bit代表类型，后16bit代表数据长度。因此检查如果类型是41代表后面data中是sync manager type的结构内容。

六、分析主站对从站的FMMU的配置

通过前面的分析，我们可以看到主站对从站的SM寄存器组（0x800）配置是正确的，和我们一般规则也是一致的，也就是SM0-邮箱写；SM1-邮箱读；SM2-过程数据写；SM3-过程数据读。那么问题应该出在主站对从站的FMMU配置的。前面我们通过抓包发现主站在配置0x600和0x610这两个FMMU寄存器组的时候，确实和SM寄存器组中配置是相反的，和XML中的配置也是相反的。那么这个时候我们就要看主站的代码到底出了什么问题了。

在这里插入图片描述

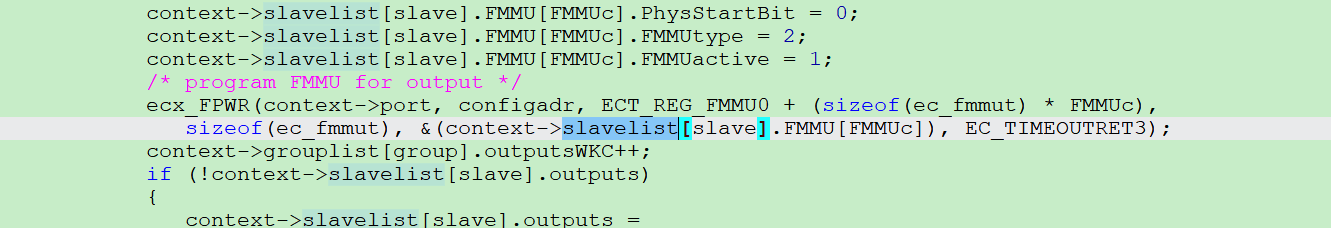

可以看到函数ecx_config_map_group中会进行FMMU相关的配置，而配置的信息是存储在context->slavelist[slave].FMMU[FMMUc]中的，那接下来看一下context->slavelist[slave].FMMU[FMMUc]这个里面的数据。

在这里插入图片描述

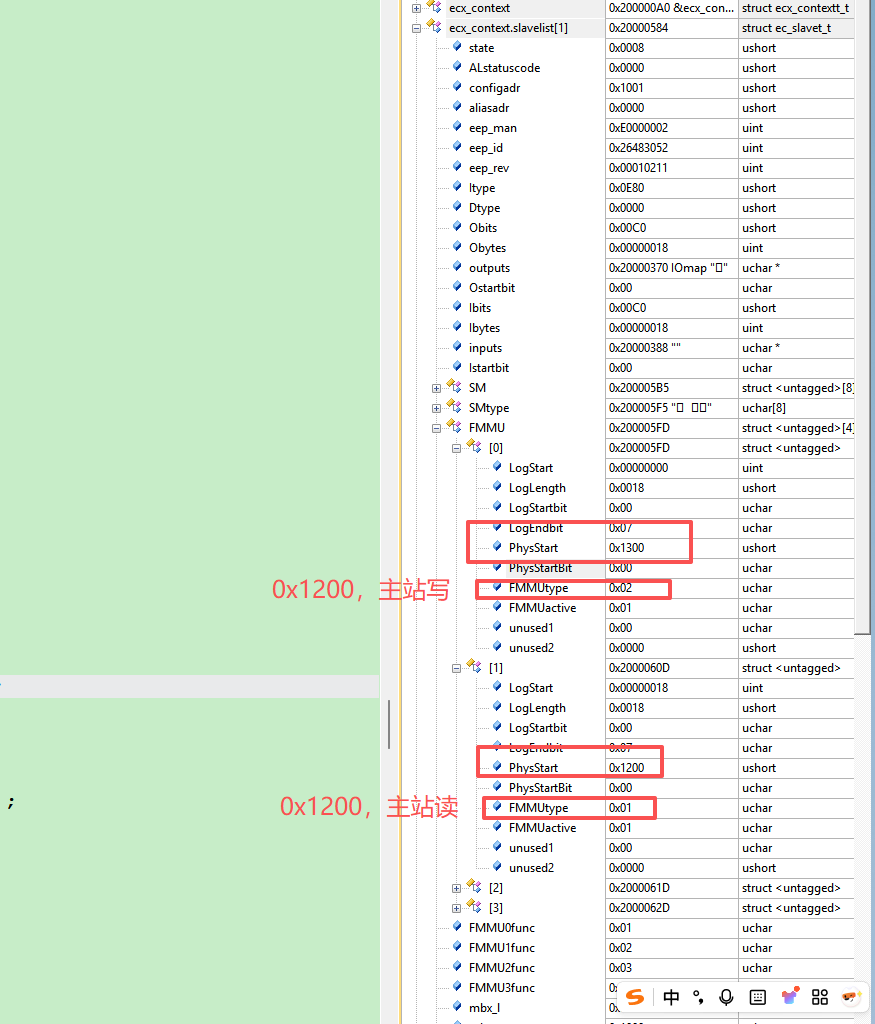

可以看到FMMU[0]里面的数据是物理地址0x1300且主站写，FMMU[1]里面的数据是物理地址0x1200且主站读。因此这里的数据和我们设计上的FMMU0是0x1200且主站写，FMMU1是0x1300且主站写反了。那继续看这里面的数据是从那边来的，如下图所示：

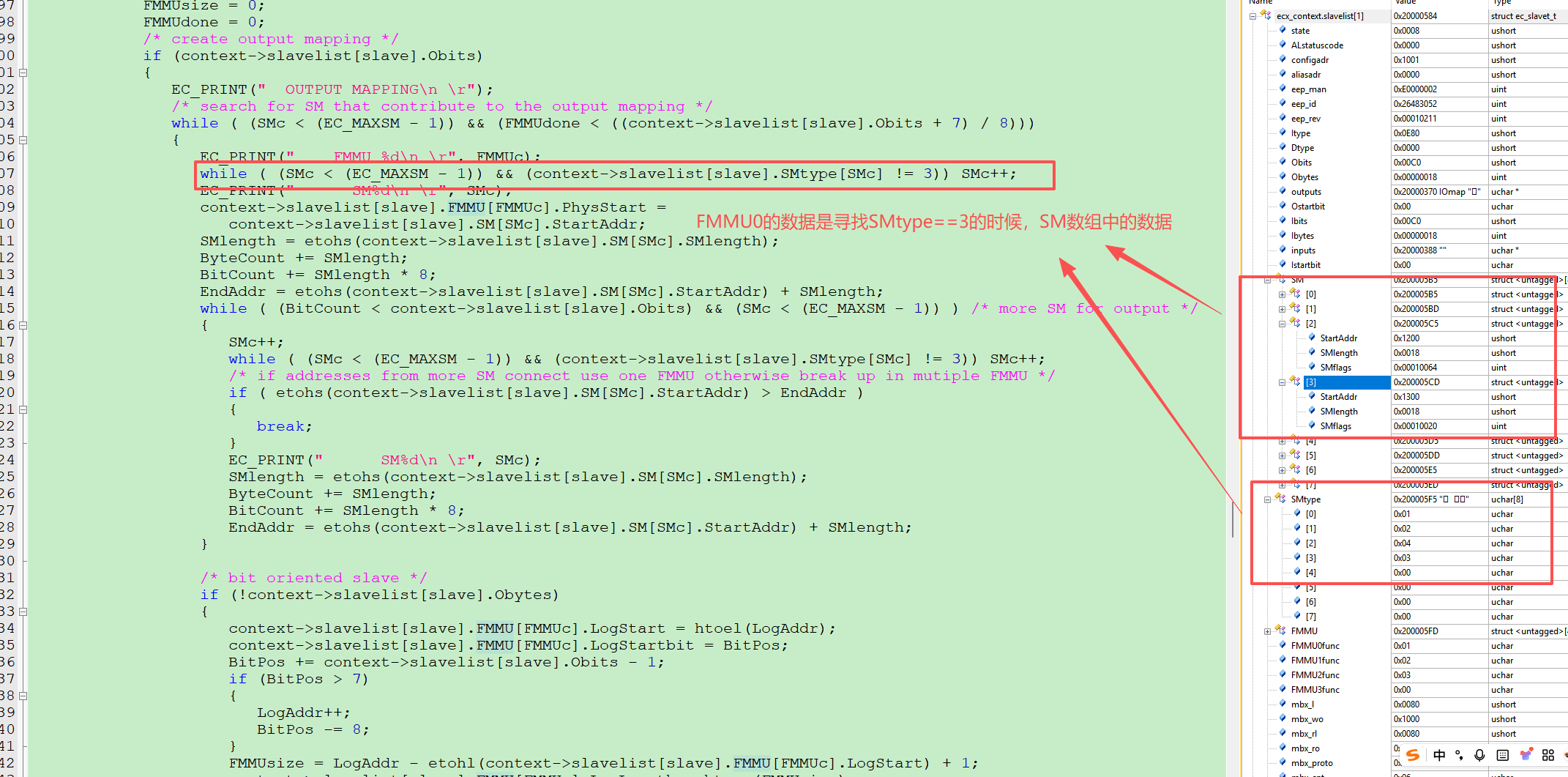

在这里插入图片描述

以FMMU0数据的获取为例，是找到context->slavelist[slave].SMtype[SMc]中类型为3，也就是认为3的时候是TXPDO的配置，然后将context->slavelist[slave].SM[SMc]中的数据赋值到FMMU0中。因此从上图可以看到context->slavelist[slave].SMtype[0]、context->slavelist[slave].SMtype[1]、context->slavelist[slave].SMtype[2]、context->slavelist[slave].SMtype[3]的顺序没有按照1，2，3，4排列（1-代表邮箱写 2-代表邮箱读 3-代表过程数据写 4-代表过程数据读），排列顺序变成了1，2，4，3。所以FMMU0和FMMU1获取的的数据是FMMU0对应SM3的信息，FMMU1对应SM2的信息，错开了。那么接下来就要找到context->slavelist[slave].SMtype[SMc]是在哪里赋值的。
如下图所示：

在这里插入图片描述

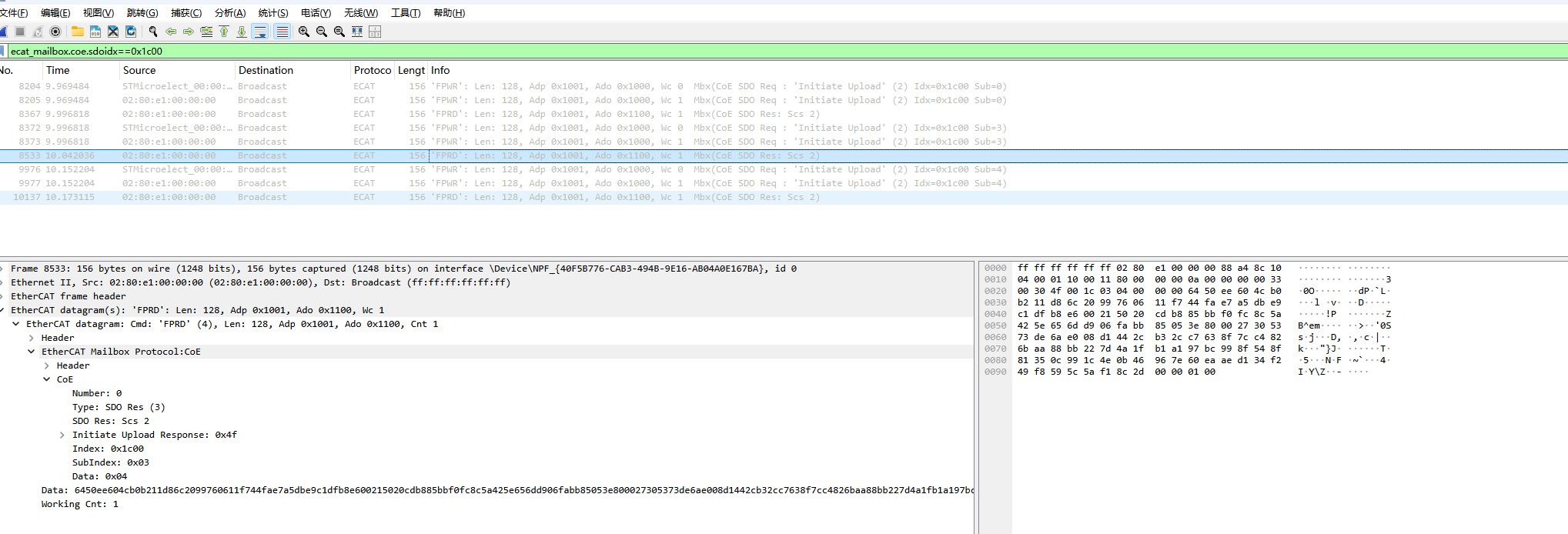

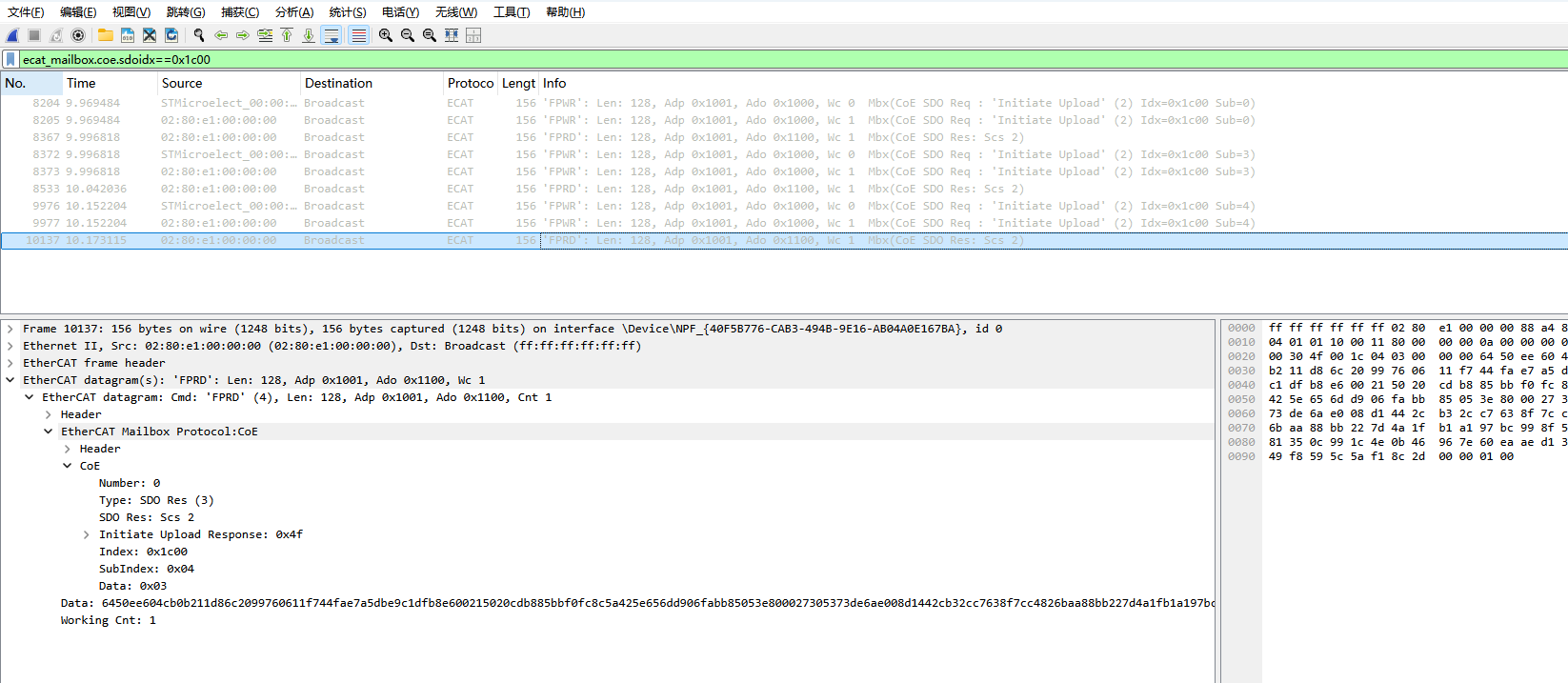

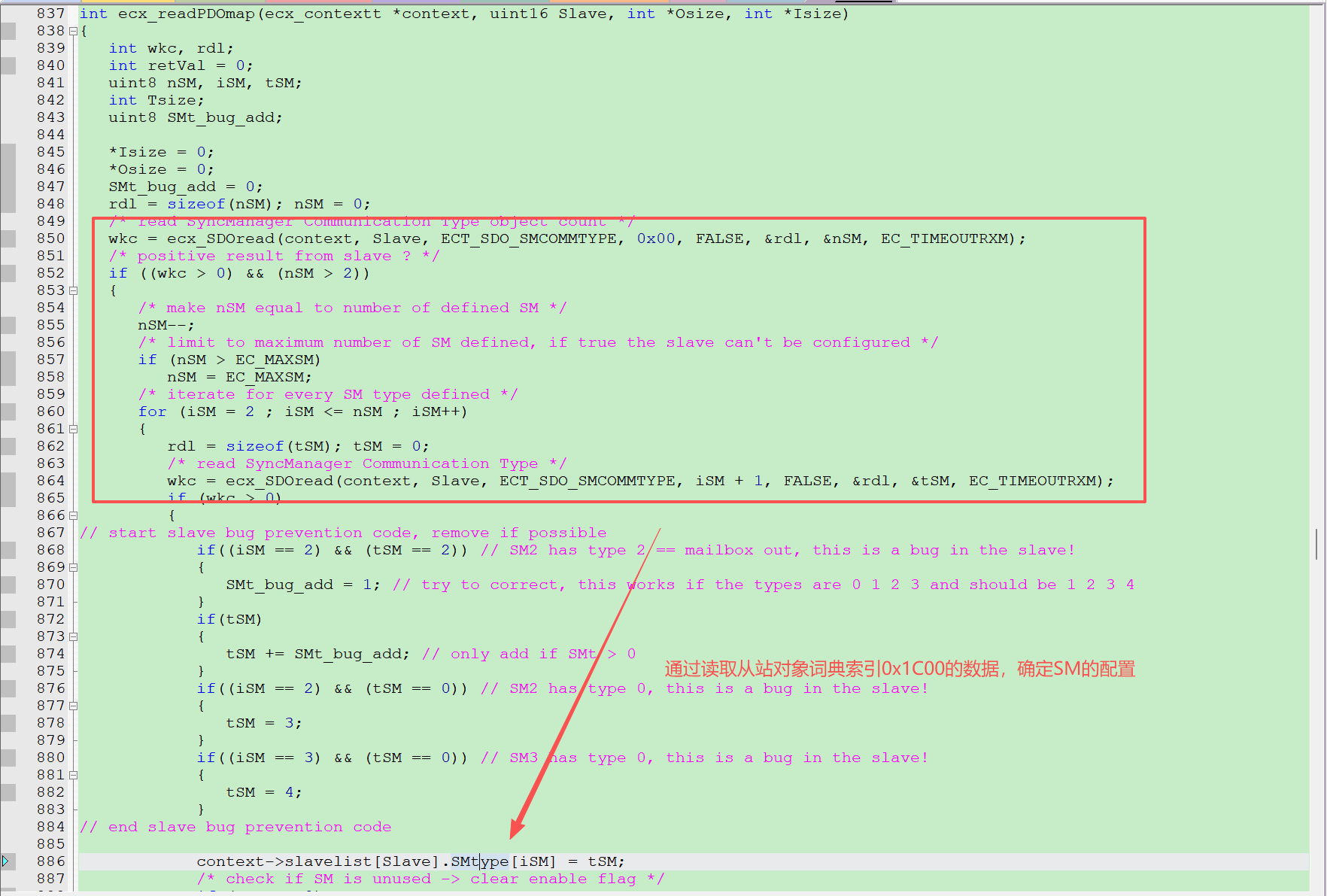

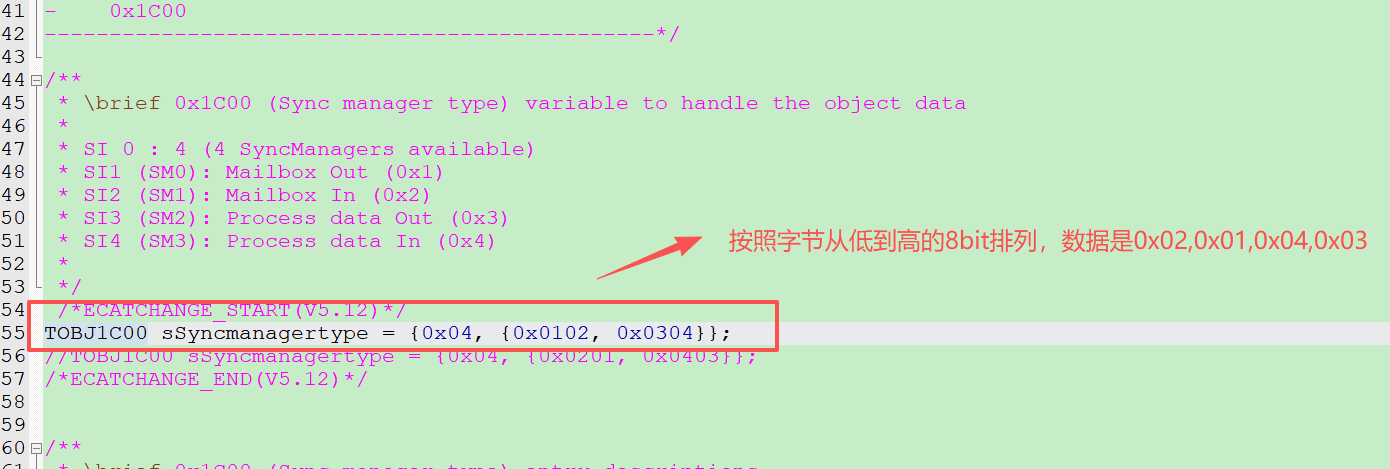

可以看到主站是通过读取从站中0x1C00索引中的数据，来确定SMtype[2]、SMtype[3]中的数据的。这里可以看到在wireshark抓包数据中，确实读取0x1C00-子索引3的数据是4，0x1C00-子索引4的数据是3。按照正常配置应该是0x1C00一共4个子索引（每个8bit），顺序是1-代表邮箱写 2-代表邮箱读 3-代表过程数据写 4-代表过程数据读，而这里错乱了。所以最终看问题应该还是出在从站上。那么继续看从站的0x1C00的配置数据，如下图所示：

在这里插入图片描述

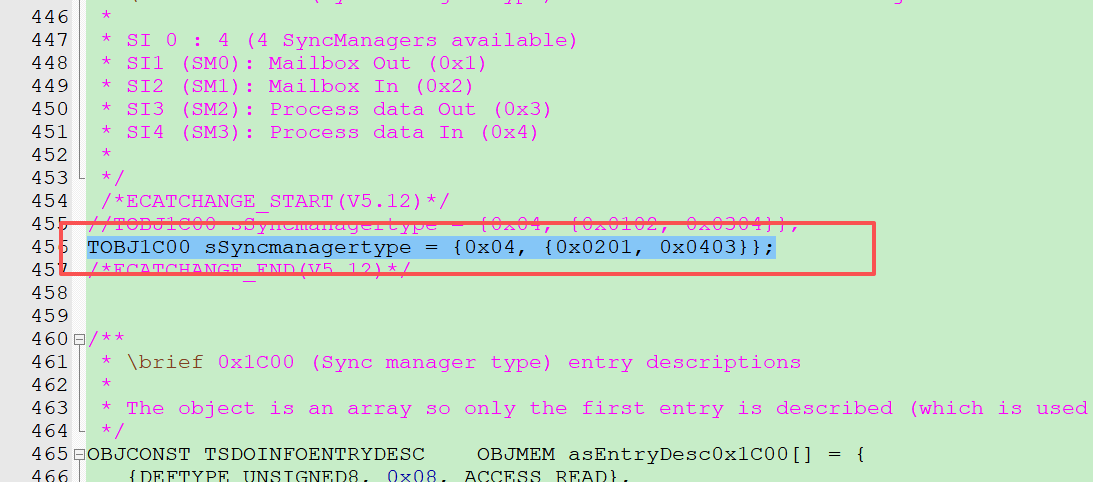

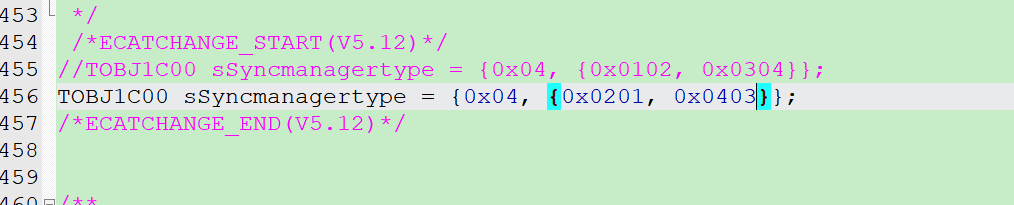

从上图看到数据按照字节从低到高的排列，确实乱了，没有按照1、2、3、4的类型排列。那么破案了，确实是从站的问题，所以这里把从站改为下图所示，就正常可以进入OP了。

在这里插入图片描述

不过这里产生了几个疑问：
（1）为什么Twincat3作为主站就正常可以OP呢？

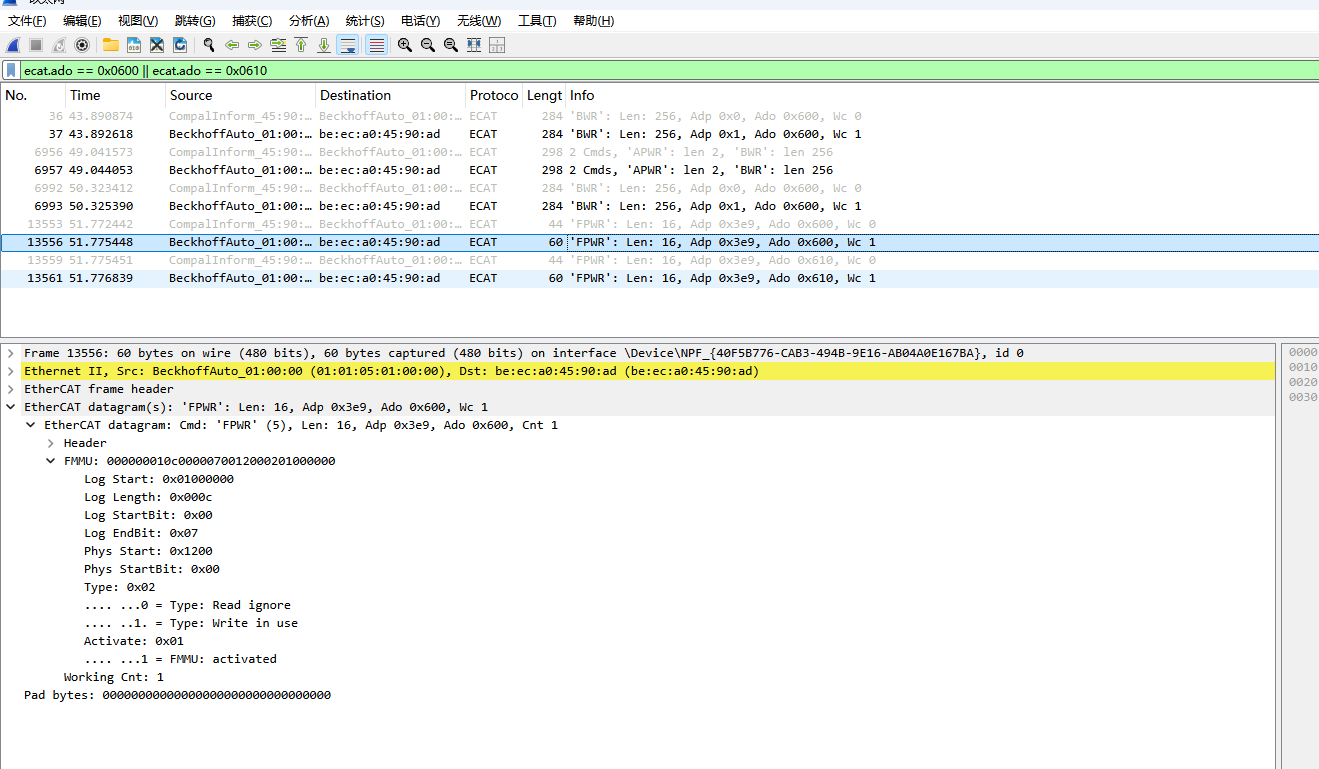

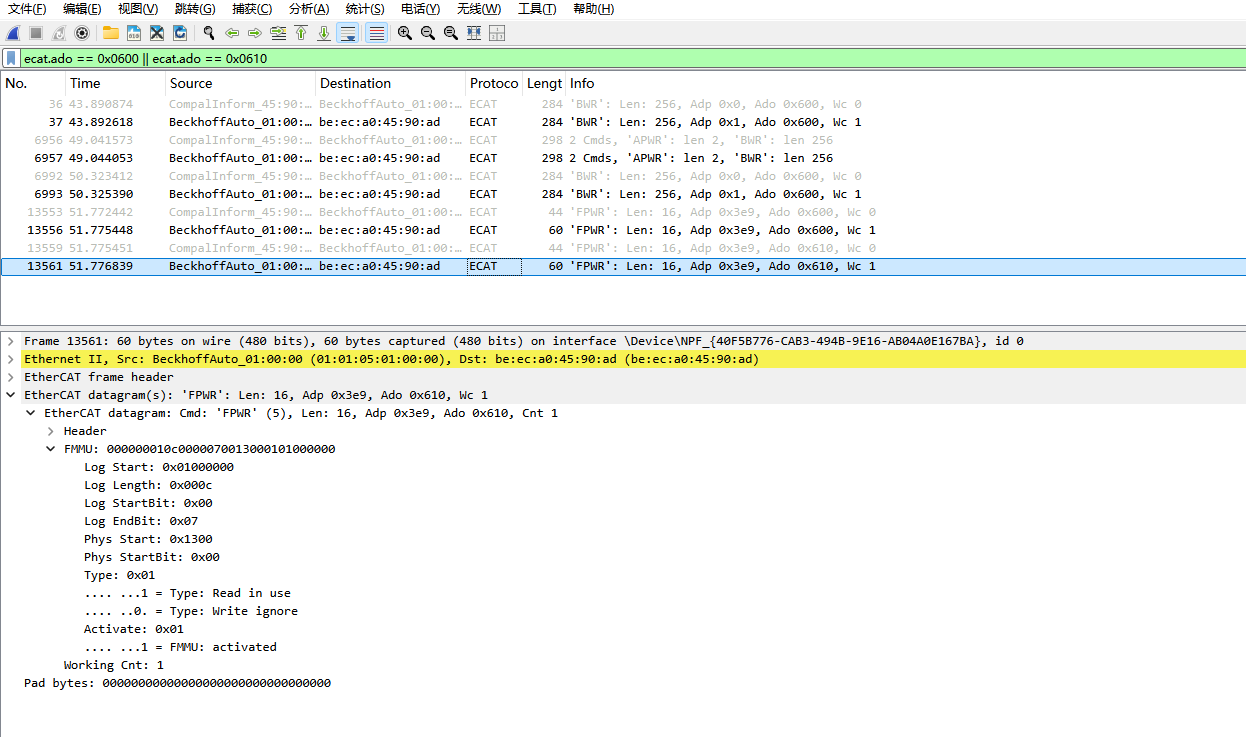

通过wireshark抓包发现，Twincat3在初始化过程中并没有读取从站0x1C00中的数据，但是配置0x600和0x610的时候是正确的，那么我猜测应该是Twincat3直接根据XML中的配置对FMMU进行配置了，因此从站的这个BUG没有发生在Twincat3上面。

在这里插入图片描述

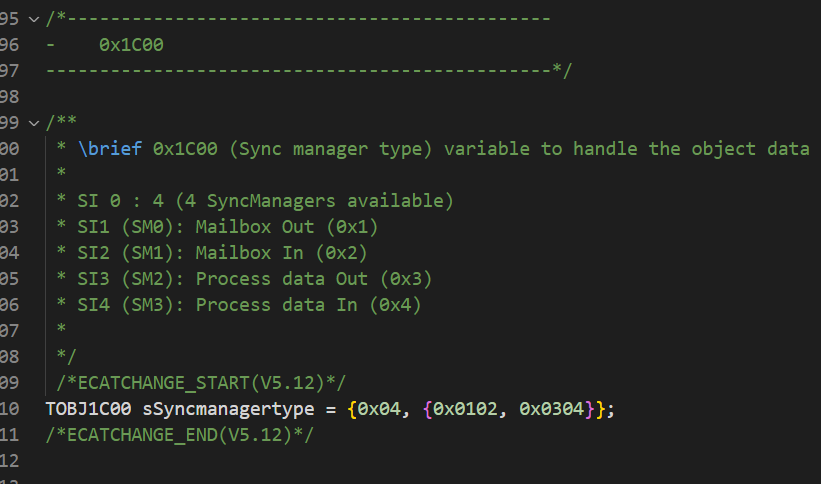

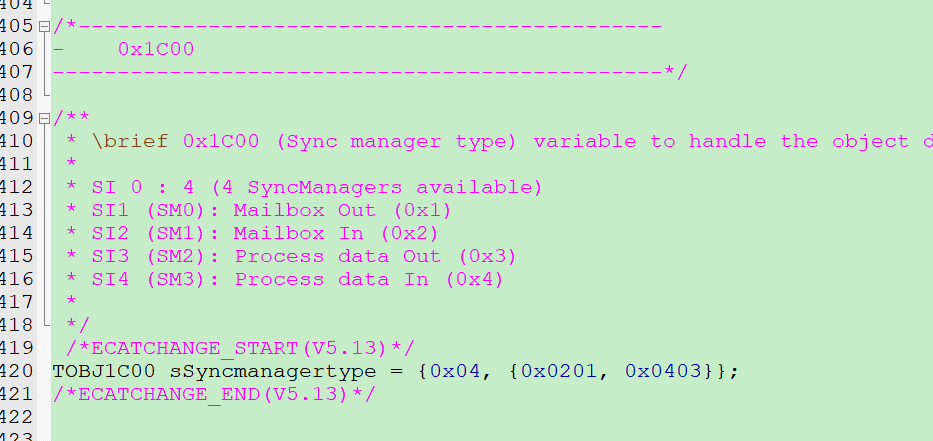

（2）用SSC V5.12生成的配置就是TOBJ1C00 sSyncmanagertype = {0x04, {0x0102, 0x0304}}，但是用V5.13生成的就是TOBJ1C00 sSyncmanagertype = {0x04, {0x0201, 0x0403}};不知道这是不是个BUG。

在这里插入图片描述
