上网行为组网方案

目录

1. 上网行为管理部署模式

1.1 路由模式

简介：

需求背景：

配置思路：

效果展示：

排错思路：

1.2 网桥模式

简介：

需求背景：

应用场景：

配置思路：

效果展示：

排错思路（网桥模式设备无法上网）：

1.3 旁路模式

简介：

需求背景：

配置思路：

TCP RST：

效果展示：

注意事项：

功能支持列表：

排错思路：

2. 防火墙技术及其应用

2.1 防火墙过滤功能

2.2 防火墙过滤规则

2.3 防火墙端口映射及其应用

需求背景：

实现原理：

数据分析：

LAN-LAN端口映射需求：

核心场景

实现基础：DNAT 规则配置

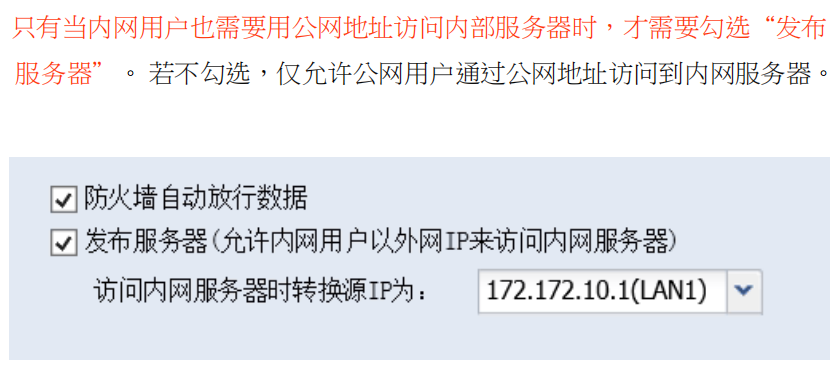

关键配置项：“发布服务器” 的作用

完整流量流转（勾选 “发布服务器” 后）

辅助配置：防火墙自动放行

排错思路：

1. 上网行为管理部署模式

1.1 路由模式

简介：

       设备以路由模式部署时，AC（无线控制器）的工作方式与路由器相当，具备基本的路由转发及NAT功能。一般在客户还没有相应的网关设备或者用户的网络环境规模比较小，需要将AC做网关使用时，建议以路由模式部署。

该模式下涉及的诸多功能，像 DHCP（动态主机配置协议，用于自动分配 IP 地址等网络配置）、NAT（网络地址转换，实现内网与外网地址映射）、VPN（虚拟专用网络，建立安全的远程连接），以及非 TCP 控制、过滤规则、静态路由、共享接入管理、移动终端管理、代理工具管理、防 DoS（拒绝服务攻击防护）、流量管理、SSL 内容识别、数据中心等方面的功能，这些功能共同支撑起路由模式下 AC 对网络的管理与控制。

---

需求背景：

        客户需要用新的上网行为管理设备来替换旧的出口路由器，实现行为审计和管控。

“内网的电脑如果需要上网，出口设备需要配置些什么？”

• IP 地址相关：配置好 WAN 口的公网 IP 地址（这里是 58.131.85.2）以及 LAN 口的内网地址（172.16.0.1/24），同时可能需要为内网不同网段（如 172.16.1.0/24 等）配置路由，确保 AC 能识别这些网段的流量。
• NAT 功能：因为内网使用的是私有 IP 地址，要访问外网，需要配置网络地址转换（NAT），将内网私有 IP 转换为 WAN 口的公网 IP。
• DHCP 功能：可配置 DHCP 服务，为内网电脑自动分配 IP 地址、子网掩码、网关（AC 的 LAN 口地址 172.16.0.1）、DNS 服务器等网络配置信息。
• 上网行为管控规则：根据需求配置行为审计和管控规则，比如限制某些网站访问、管控应用使用等，以实现对上网行为的管理。

---

配置思路：

• 网口配置：配置各网口地址。如果是固定IP，则填写运营商给的IP地址及网关；如果是ADSL拨号上网，则填写运营商给的拨号帐号和密码；确定内网口的IP；
• 确定内网是否为多网段网络环境，如果是的话需要添加响应的回包路由，将到内网各网段的数据回指给设备下接的三层设备。
• 用户是否需要通过AC设备上网，如果是的话，需要设置NAT规则。
• 检查并放通防火墙规则。

---

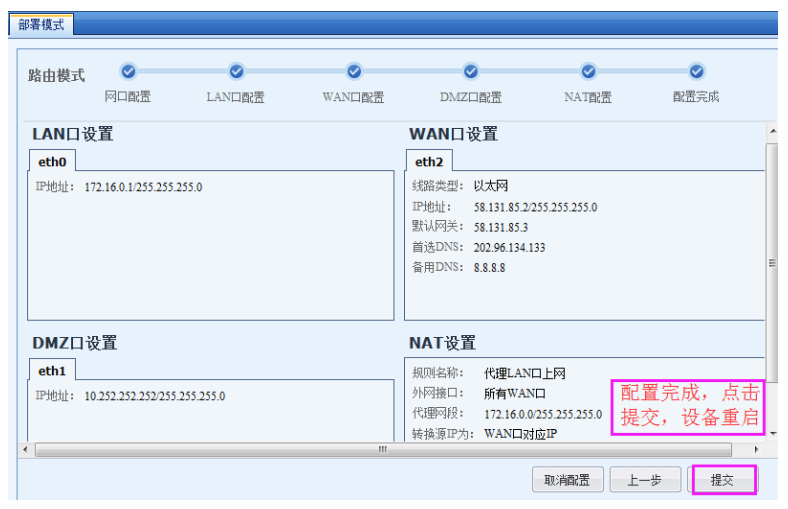

效果展示：

排错思路：

1. 检查 PC 自身网络配置：查看 PC 网口的 IP 地址和子网掩码，确保其在正确的网段内，这是网络通信的基础。
2. 检查网关与 DNS：确认 PC 的默认网关（通常是 AC 的 LAN 口地址）和首选 DNS 服务器配置正确，否则无法正常访问外网或解析域名。
3. 检查 AC 的 SNAT 配置：SNAT（源网络地址转换）用于将内网 IP 转换为外网 IP，需检查 AC 上针对 PC 的 SNAT 规则是否正确，保证内网 PC 能对外发起访问。
4. 检查 AC 的回包路由：回包路由要确保外部数据能正确返回给内网 PC，需检查 AC 上相关路由配置是否准确。
5. 测试被访问设备：用 PING、TELNET、WGET 等工具，测试 PC 要访问的设备自身能否正常上网，排查是否是目标设备的问题。
6. 排查网口兼容性：通过更换网线、网口，或在中间添加交换机等方式，解决可能因网口、网线不兼容导致的网络问题。
7. 排查 ARP 相关冲突：ARP 防护和免费 ARP 可能存在冲突，需检查这部分配置，避免因 ARP 问题影响网络通信。
8. 检查网口状态：利用 ifconfig 命令检查网口是否有错误包或丢包情况，用 ethtool -S 查看丢包类型，以定位网口层面的故障。

1.2 网桥模式

简介：

bypass解释：

在网络设备中，bypass（旁路）功能指的是当设备出现故障、异常（如硬件损坏、软件故障导致设备无法正常转发数据 ）或维护操作（如设备升级、配置更改等 ）时，让网络流量绕过故障设备，直接在网络链路中进行传输，以维持网络通信不中断。

以网桥模式部署的 AC（无线控制器）为例，当 AC 因为自身原因（比如硬件故障、软件运行出错等 ）影响到网络传输，导致网络中断时，开启硬件 bypass 功能后，AC 在网络链路中就如同被短路，数据不再经过 AC 进行处理，而是直接从旁路通道传输，从而保证了网络通信的连续性。

从更广泛的应用场景来看，防火墙、入侵检测系统（IDS）、入侵防范系统（IPS）等网络安全设备也常配备 bypass 功能。比如在防火墙中，当防火墙因遭受大流量攻击或内部程序崩溃时，启用 bypass 功能可使流量直接通过，避免因防火墙故障导致整个网络无法访问 ；在 IDS/IPS 设备中，bypass 功能可在设备进行深度检测出现异常时，保证网络流量的正常通行，防止设备成为网络瓶颈。

---

需求背景：

        客户需要部署一台上网行为管理设备，但是又不想对网络改动太大。

1、电脑如何管理 AC？

通常可以通过在同一网络（或可通信的网络）中，电脑使用 AC 的管理 IP（如图中 Br0 的 172.16.0.1/24），通过网页管理界面、专用管理软件或者命令行等方式来管理 AC。

2、AC 如何才能上网？

AC 需要正确配置网络参数，比如设置合适的 IP 地址、子网掩码，以及配置默认网关（如图中可能的 172.16.0.254/24）和 DNS 服务器等，同时要确保网络链路（包括与上级设备的连接等）正常，这样 AC 才能接入网络并实现上网功能。

---

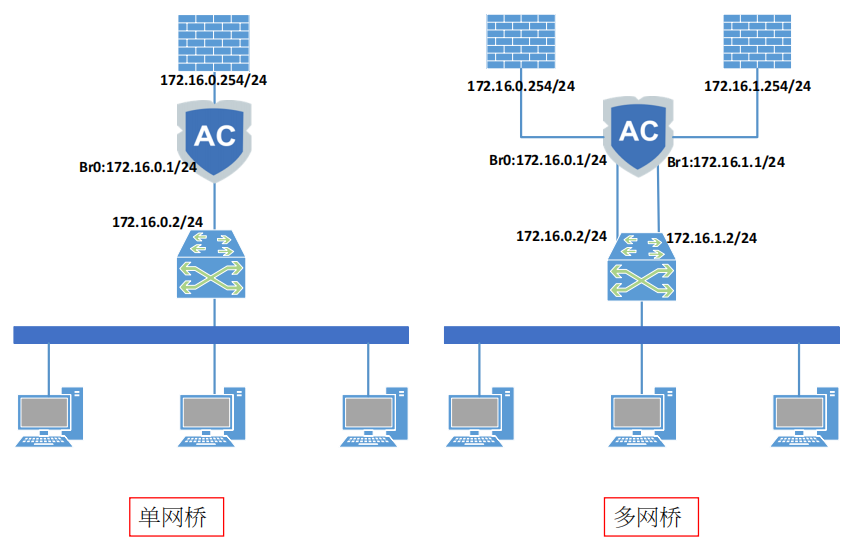

应用场景：

对比维度	单网桥	多网桥
硬件接口及配置复杂度	仅使用一个网桥接口，硬件连接和配置简单，管理员工作量少，配置错误概率低	配备多个网桥接口，每个接口需独立配置参数，还要设置接口间通信策略等，配置更复杂
网络分段管理能力	主要连接一个网络区域或网段，对多网段精细化管理能力有限	可连接多个不同网络区域或网段，能对不同网段独立管理和控制，实现精细分段管理
网络适应场景	适用于网络规模小、结构简单、分段管理需求低的场景，如小型办公室、家庭网络等	适用于网络规模大、结构复杂、分段管理需求高的场景，如大型企业园区、校园网络等
数据转发及性能	数据转发路径单一，小流量时可满足需求，大流量易出现转发瓶颈	多个网桥接口并行处理不同网段数据转发，分散流量，提升转发效率和网络整体性能

---

配置思路：

• 配置设备网桥地址，网关地址，DNS地址。
• 确定内网是否为多网段网络环境，本案例就是三层环境，所以需要添加相应的回包路由，将到内网各网段的数据回指给设备下接的三层设备。
• 检查并放通防火墙规则。

---

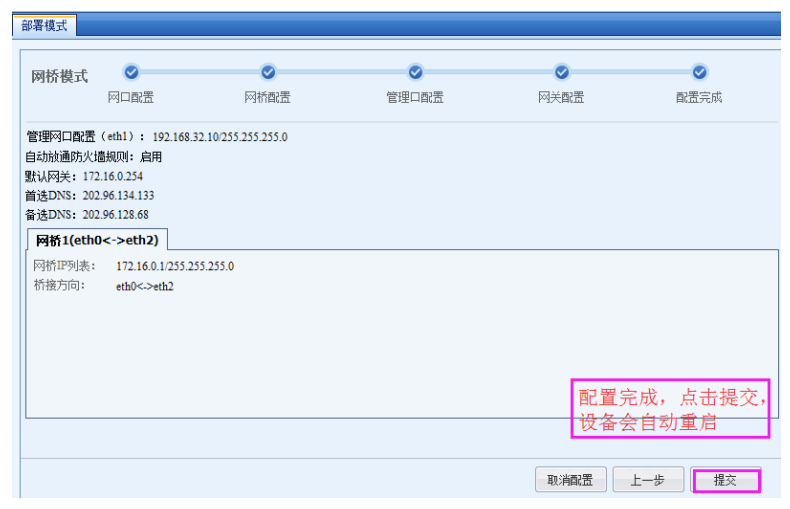

效果展示：

排错思路（网桥模式设备无法上网）：

1. 检查 AC 网线连接：查看 AC 的网线是否反接，若在线用户列表出现大量公网 IP，可能是网线反接导致网络异常。
2. 检查网桥地址：确认网桥地址是否可用，且是否与内网其他地址存在冲突，地址冲突会影响网络通信。
3. 检查网关指向：核实网关是否指向靠近网络出口方向的设备，若网关指向错误，设备无法正常访问外网。
4. 检查 DNS 配置：查看设备上的 DNS 是否填写正确，DNS 错误会导致域名无法解析，进而无法上网。
5. 检查前端设备拦截：确认前面的设备（如路由器、防火墙等）是否有拦截 AC 的情况（比如通过 ACL 规则拦截），或者是否对 AC 做了源地址转换代理上网的相关设置，这些情况都可能影响 AC 的网络连接。

1.3 旁路模式

简介：

---

需求背景：

        某客户想部署上网行为管理设备来审计内网用户的上网行为，但是不能改动现有的网络环境。

“在旁路模式下，AC 能实现哪些控制功能呢？”

• 上网行为审计：对用户的上网行为，如访问的网站、使用的应用、传输的数据等进行记录和审计，帮助管理员了解内网用户的网络使用情况。
• 流量分析：分析网络流量的分布、大小、类型等，识别出流量异常情况，为网络优化和故障排查提供依据。
• 内容过滤：可以对用户访问的内容进行过滤，比如阻止访问恶意网站、不良信息网站等，保障网络内容的安全性。
• 应用识别与控制：识别网络中运行的各种应用（如即时通讯、视频播放、文件传输等应用），并根据需求对这些应用进行控制，如限制某些应用的使用带宽或直接禁止使用。
• 用户行为监控：监控用户的网络操作行为，如登录操作、数据上传下载操作等，便于及时发现违规或异常行为。

配置思路：

• 交换机设置镜像口，并接到AC监听口。
• 配置需要审计的内网网段和服务器网段。
• 配置管理口地址，用于管理AC设备。

在旁路模式下，仅靠旁路部署的 AC（上网行为管理设备），通常难以直接实现这三个需求：

• 禁止用户访问赌博网站：旁路模式下 AC 多为监听审计，缺乏直接阻断网络流量的能力，较难直接禁止。
• 禁止用户使用 QQ：同理，难以对 QQ 的通信流量进行直接拦截禁止。
• 对视频流量进行限速：旁路模式下 AC 无法直接对流量进行管控和限速操作。

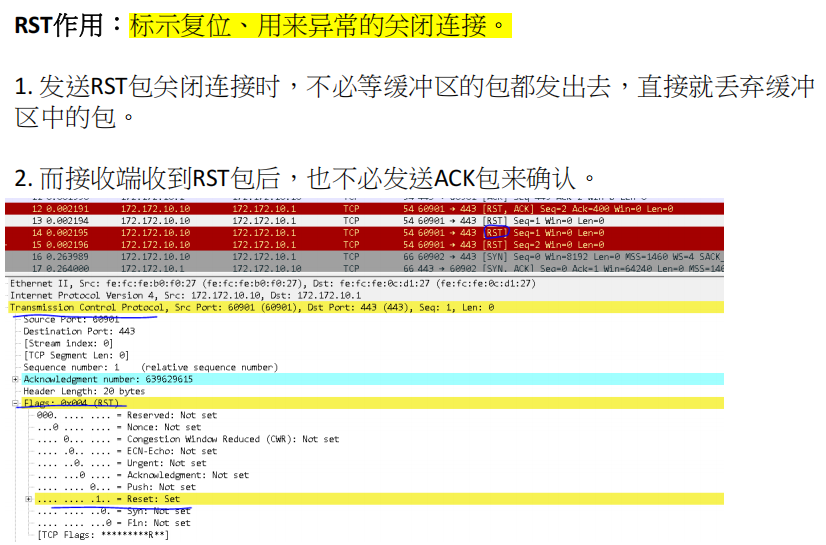

TCP RST：

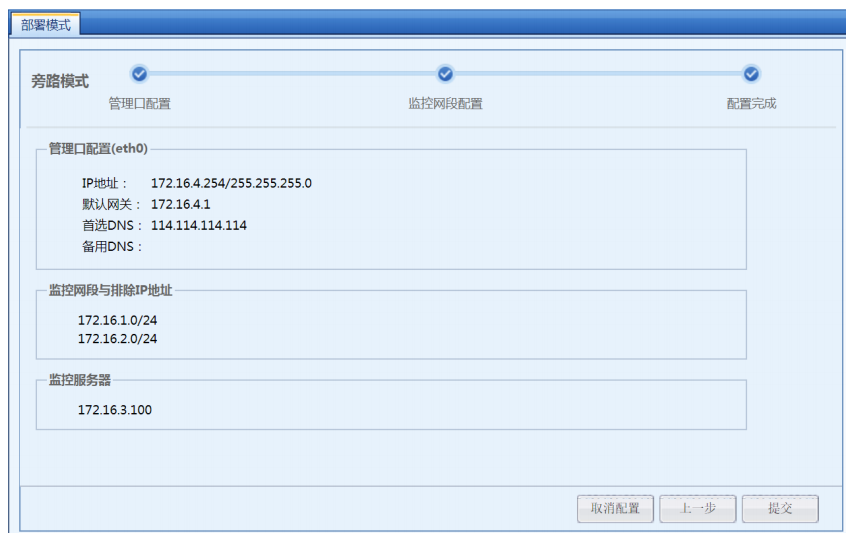

效果展示：

注意事项：

• 路由模式可以实现设备所有功能，网桥模式其次，旁路模式多用于审计，只能对TCP应用控制，控制功能最弱。
• 路由模式对客户原有网络改造影响最大，网桥模式其次，旁路模式对客户原有网络改造无影响，即使设备宕机也不会影响客户断网。

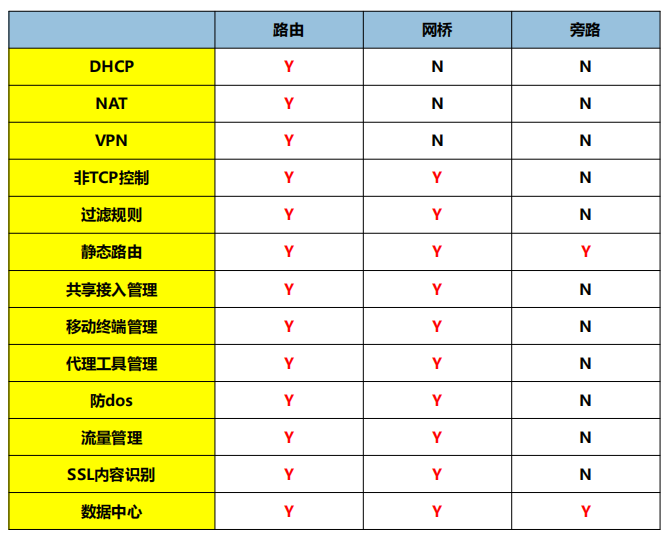

功能支持列表：

排错思路：

1. 检查镜像配置：确认交换机等设备的端口镜像配置是否正确，保证流量能准确镜像到 AC 的监听口，若镜像规则错误，AC 无法获取流量进行审计等操作。
2. 查看 AC 运行状态：检查 AC 设备是否正常运行，系统有无报错，服务是否正常启动，若设备自身故障，会影响旁路模式下的功能。
3. 测试流量抓取：用抓包工具在 AC 监听口抓包，看是否能获取到预期的网络流量，若抓不到流量，说明流量镜像或传输环节有问题。
4. 检查 AC 策略配置：确认 AC 上的审计、控制等策略是否正确配置，比如网址过滤、应用控制等策略的规则是否准确，若策略配置错误，无法实现相应功能。
5. 验证网络连通性：检查 AC 与网络中其他设备（如交换机、核心路由器等）的连通性，确保 AC 能正常接入网络，避免因网络不通导致功能异常。
6. 查看日志信息：查看 AC 的系统日志、审计日志等，从日志中获取故障相关线索，如是否有流量异常、策略匹配失败等记录。

2. 防火墙技术及其应用

2.1 防火墙过滤功能

1、防火墙规则是控制设备各个网口转发数据的 “开关”。

2、可基于 IP 和端口对数据包的转发进行控制，类似传统的四层防火墙。

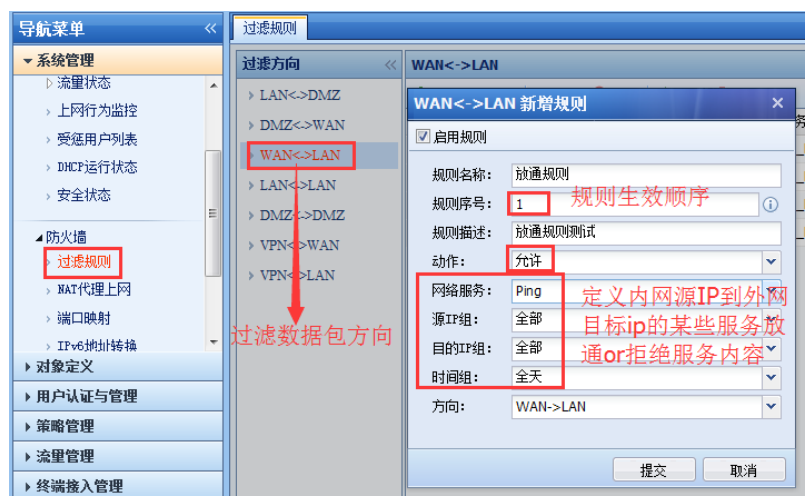

2.2 防火墙过滤规则

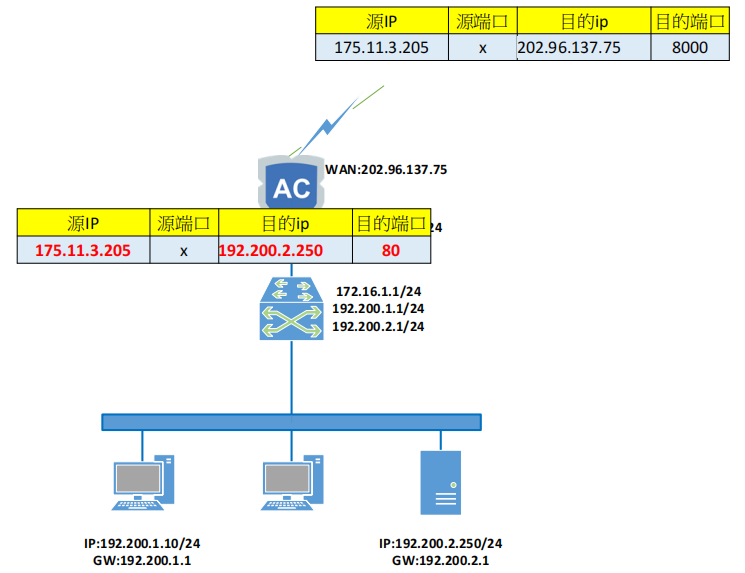

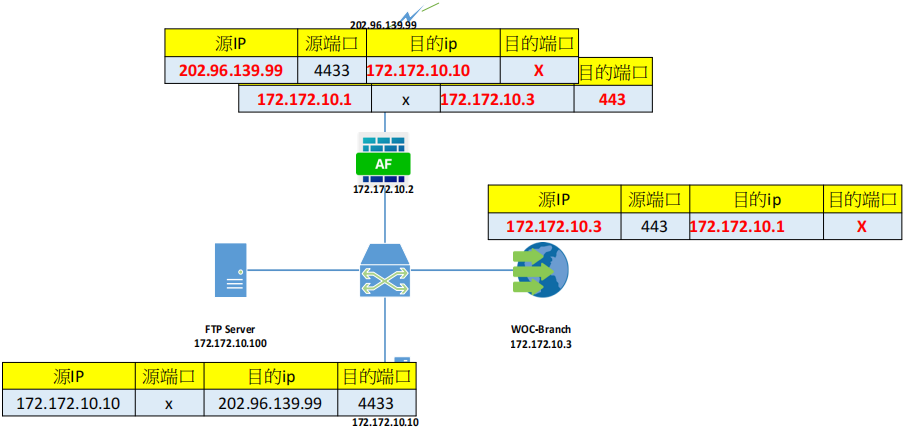

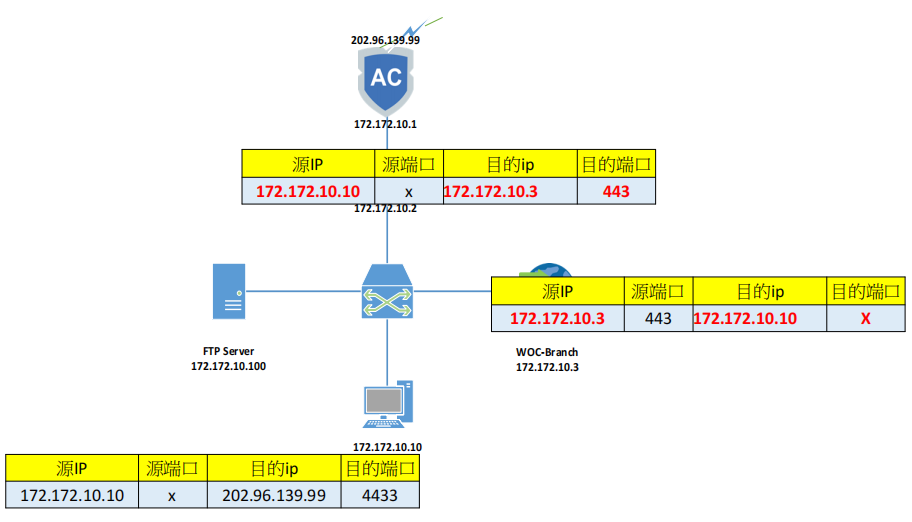

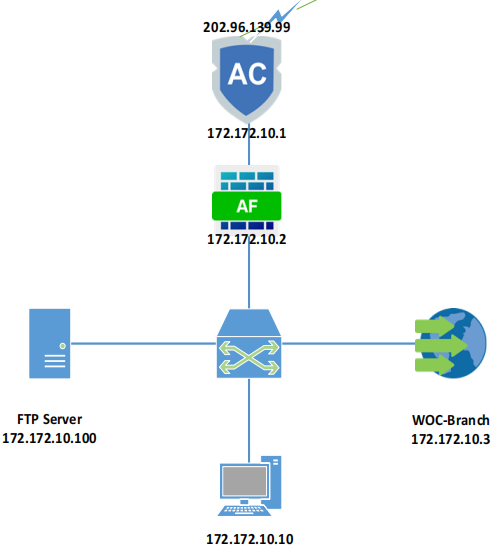

2.3 防火墙端口映射及其应用

需求背景：
