Comsol 超声波测厚度

超声波测铝板厚度的原理是基于脉冲回波法：通过传感器向铝板发射高频超声波脉冲，声波在铝板上下表面反射形成回波，仪器测量发射波与第一个回波之间的时间差，结合超声波在铝材料中的已知传播速度（如约6300m/s），利用公式厚度=声速×时间差/2计算得出实际厚度，从而实现非破坏性快速测量。

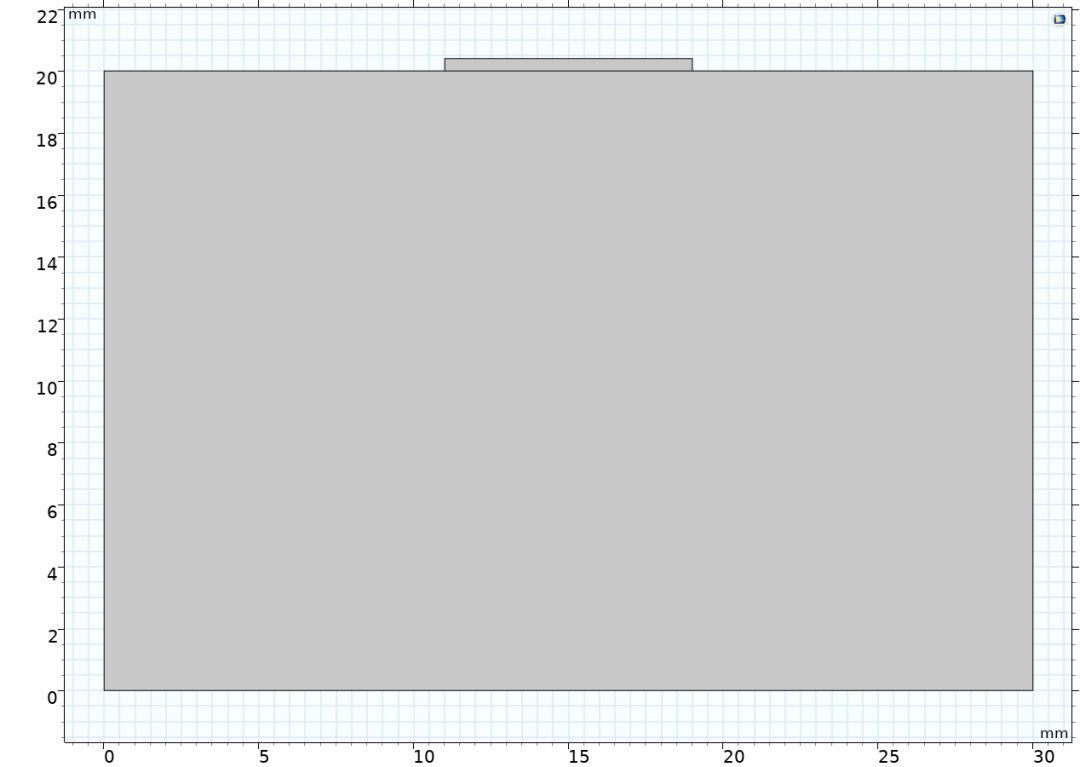

• 模型构建

  ---

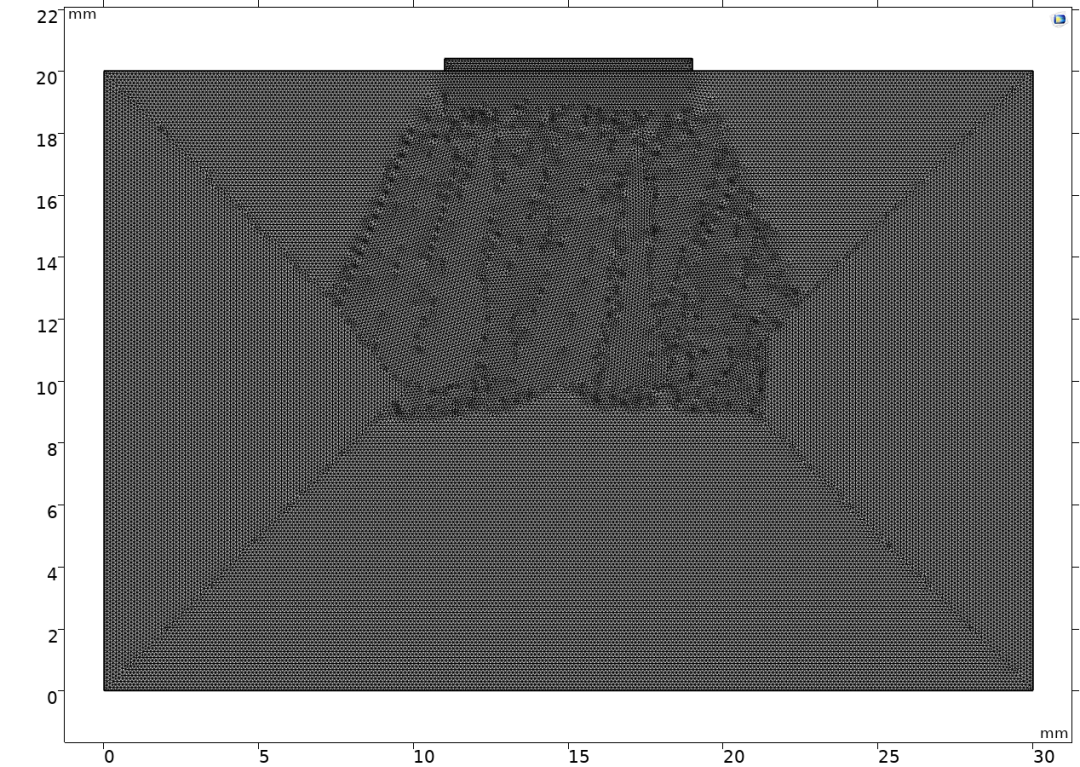

• 网格划分

  ---

• 界条件与求解器range(0,0.02,25)微秒

  ---

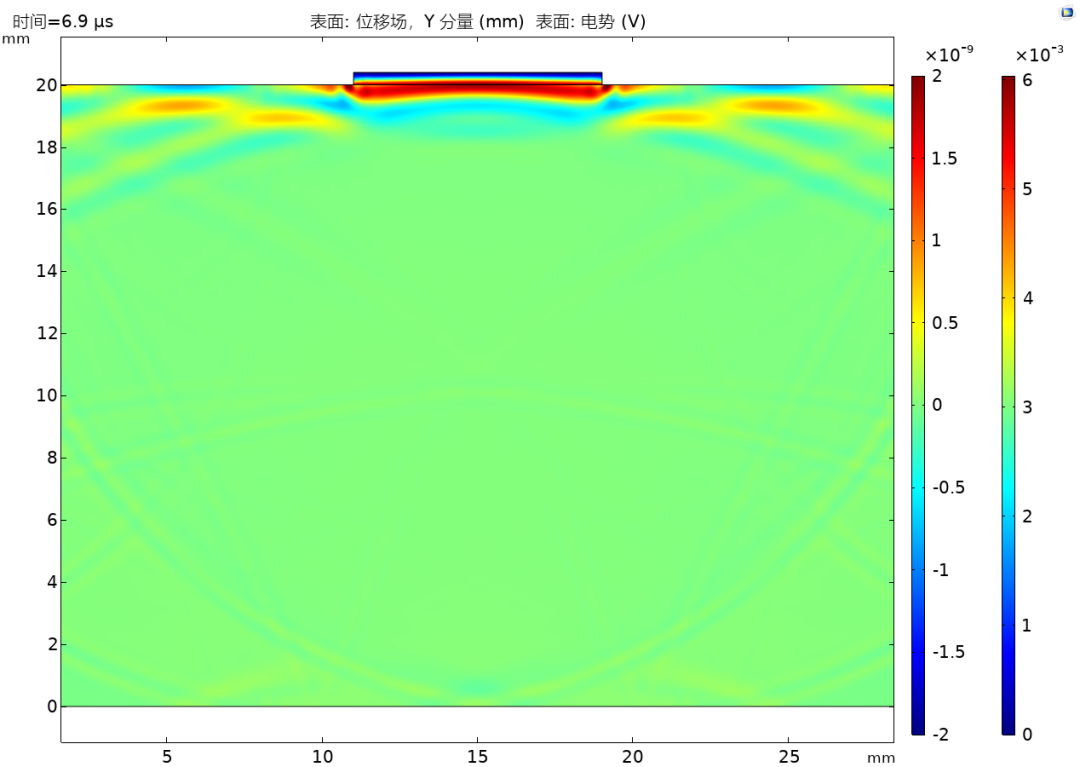

一次回波

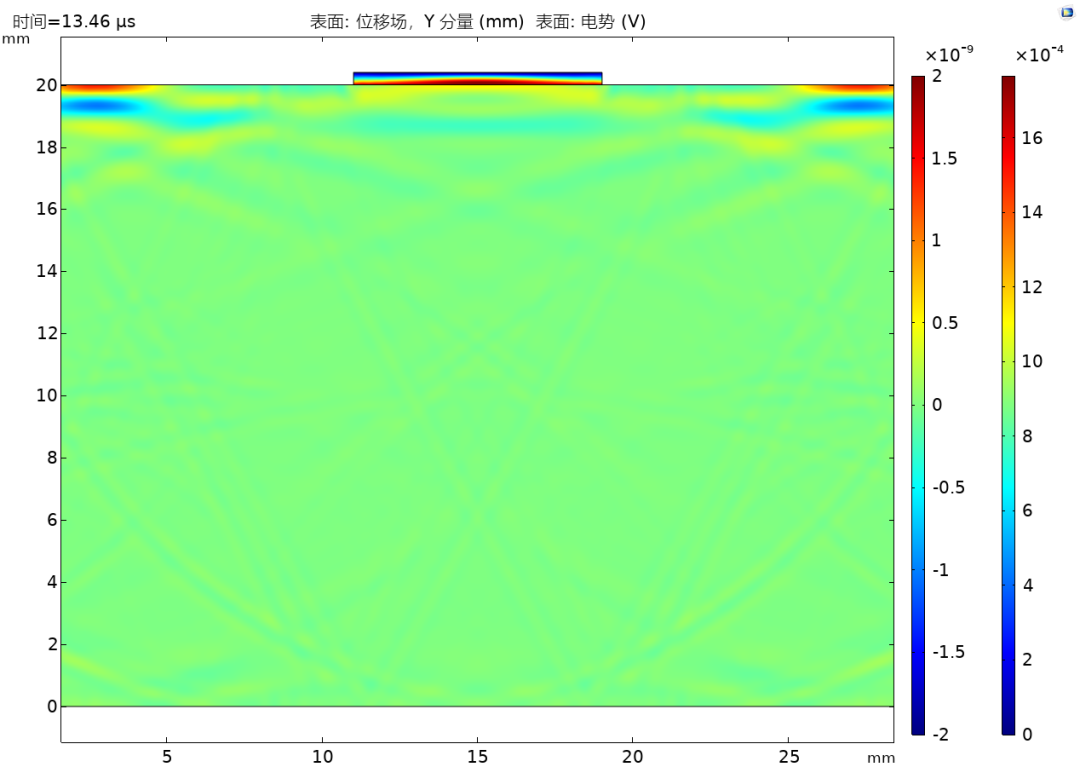

二次回波

总厚度=6300*（13.46-6.9）*10^-6/2=20.664mm (实际为20mm)
