AD16如何执行DRC检测

AD16如何执行DRC检测

DRC检测主要用来查看走线是否出现通断，以及是否出现短路。

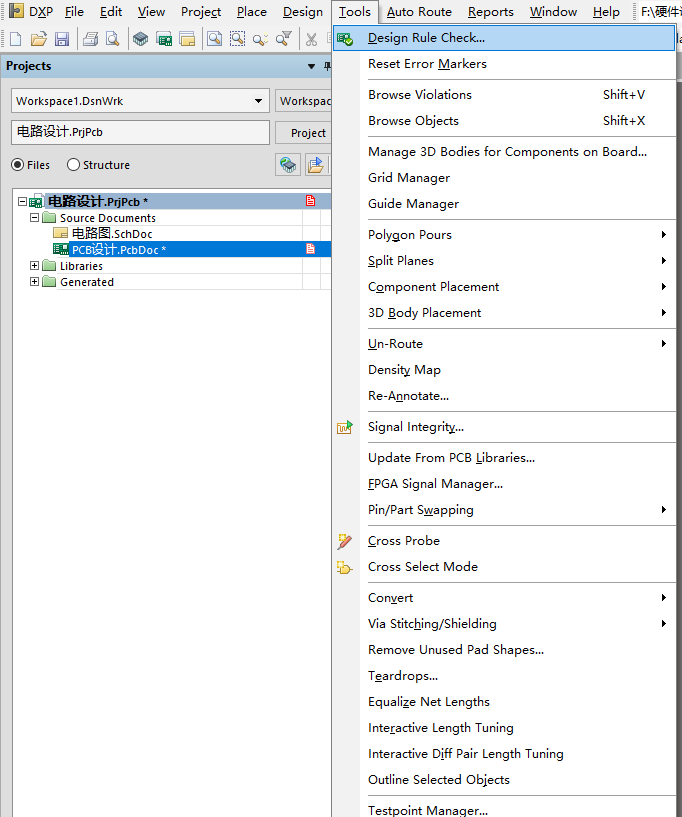

1)、点击“Tools”---“Design Rule Check…”

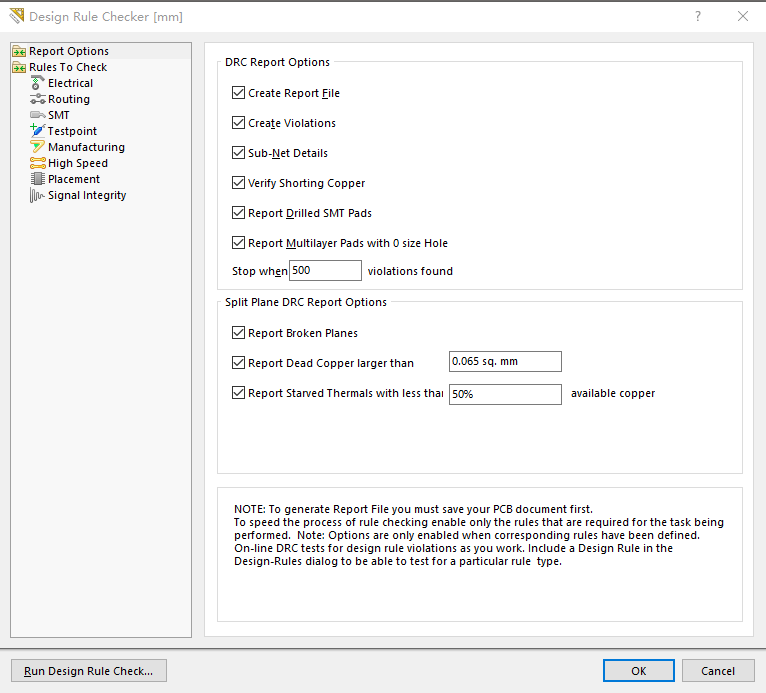

2)、全部勾选

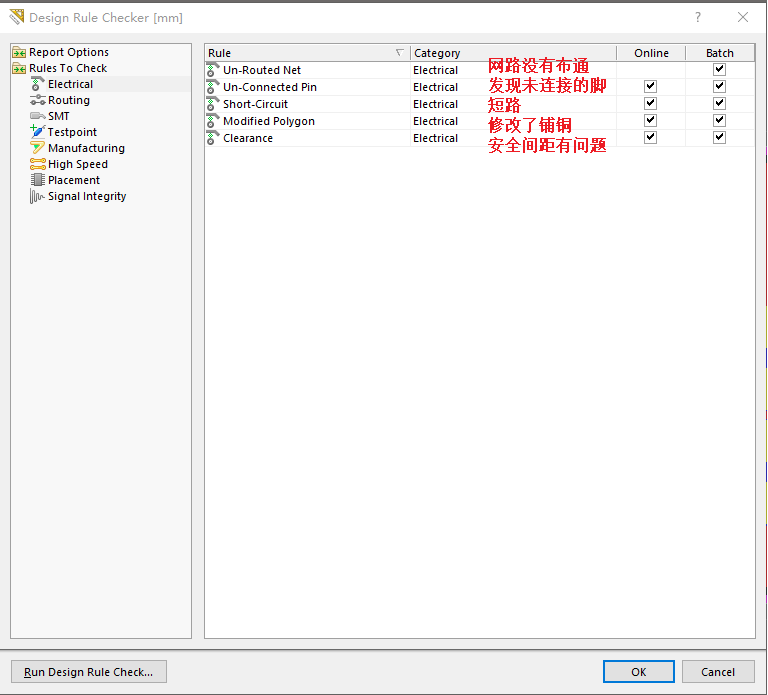

3)、勾选“Electrical”中的“Batch”选项，参与DRC检测

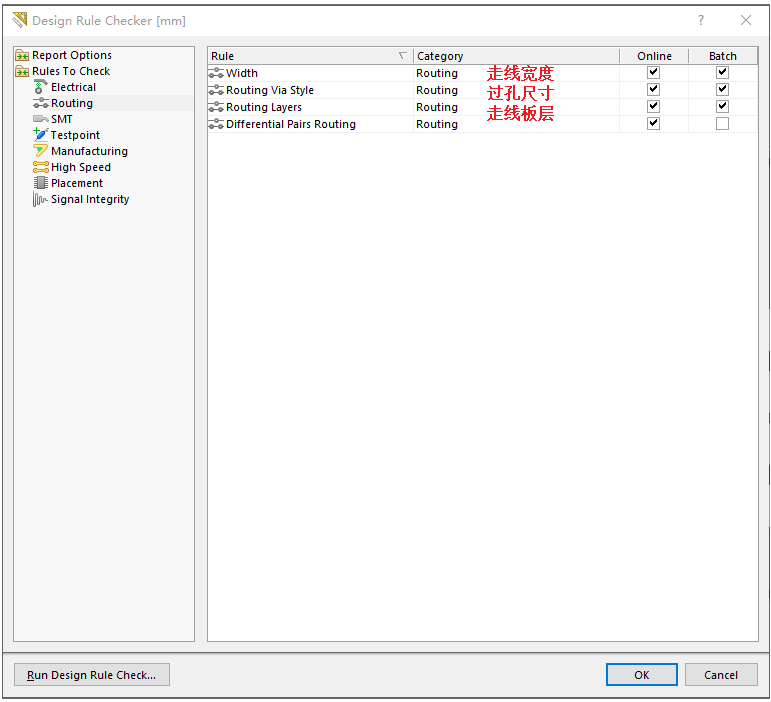

4)、勾选“Routing”中的“Batch”选项，参与DRC检测

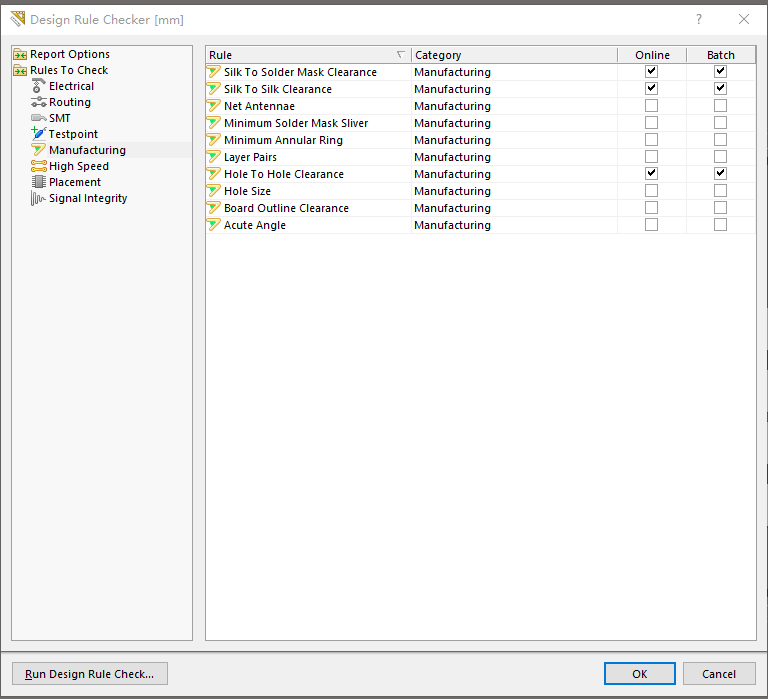

5)、勾选“Manufacturing”中的“Batch”选项，参与DRC检测

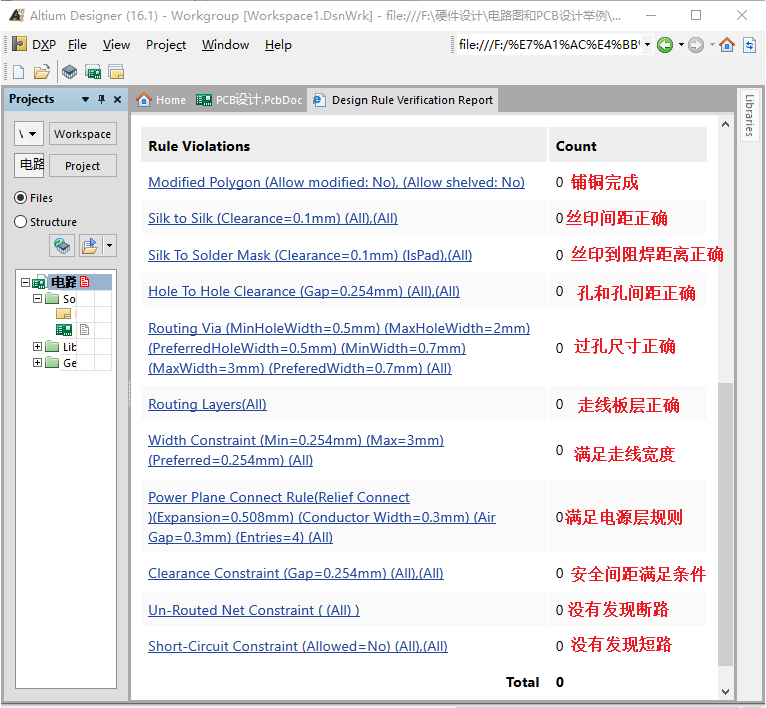

6)、点击“Run Design Rule Check”，执行DRC检测。
