功率场效应晶体管MOSFET关键指标

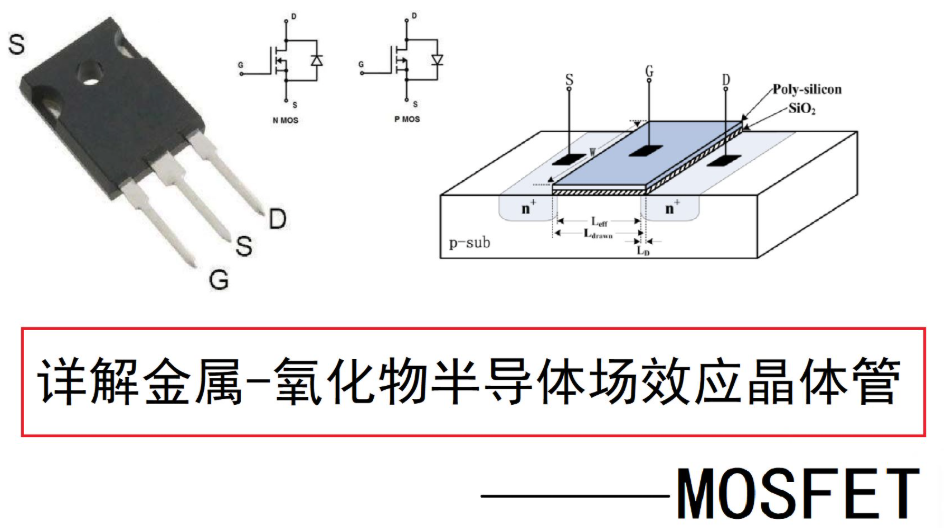

在这里插入图片描述

  1. 击穿电压(Breakdown Voltage,VDS(max))
    定义:MOSFET 漏极-源极之间在关断状态下所能承受的最大电压。
    意义:决定了MOSFET在高电压应用中的安全工作范围。击穿电压越高,器件承受过压能力越强。

  2. 导通电阻(RDS(on)
    定义:MOSFET导通时漏极到源极之间的电阻。
    意义:影响导通损耗(P = I² × R),RDS(on)越小,导通损耗越低,效率越高,发热越少。

  3. 栅极电荷(Gate Charge,Qg
    定义:将MOSFET从关断切换到导通(或反之)所需的电荷量。
    意义:影响开关速度和驱动功率。Qg越小,切换越快,开关损耗越低,但抗干扰能力可能降低。

  4. 开关速度(Switching Speed)
    定义:MOSFET从导通到关断、或从关断到导通所需的时间(包括 ton、toff、trise、tfall)。
    意义:直接影响系统开关频率上限与开关损耗。速度快有助于实现高频工作和减小磁性器件体积。

  5. 耗散功率(Power Dissipation,PD
    定义:MOSFET最大允许的功耗,通常与结温和散热条件有关。
    意义:决定了MOSFET的热管理要求。PD大,意味着需要更好的散热设计。

  6. 最大漏极电流(ID max)
    定义:MOSFET在特定条件下所能承受的最大电流。
    意义:限制了通过 MOSFET 的最大负载电流,影响其在高电流应用中的能力。

  7. 体二极管反向恢复时间(trr
    定义:内置体二极管在从导通到截止状态时的恢复时间。
    意义:反向恢复慢会引起浪涌电流和EMI,影响高速开关的效率和可靠性,特别是在反激类拓扑中。

  8. 输入电容(Ciss)、输出电容(Coss)、反向传输电容(Crss
    定义:
    Ciss:栅源+栅漏之间的电容
    Coss:漏源之间的电容
    Crss:栅漏之间的电容(也称 Miller 电容)
    意义:决定了开关速度与驱动器的选型,尤其 Crss 影响 Miller 效应,决定电压变化时的电流峰值。
