S7-200 SMART 通过本体 RS485 口与 DP01 上传 / 下载程序（网口故障）
在工业自动化领域，S7-200 SMART 系列 PLC 以其高性能和便捷性被广泛应用。从 V2.3 版本的软件和固件开始，S7-200 SMART 支持使用编程电缆（6ES7901-3DB30-0XA0）通过 CPU 本体自带的 RS485 口和 DP01 上传 / 下载程序，下面就为大家详细介绍具体操作步骤。
一、使用硬件及软件介绍
本次操作所使用的硬件和软件如下：
- S7-200SMART CPU：SR60 V2.3、DP01
- 编程软件：STEP7 Micro/WIN SMART V2.3
- 编程电缆：6ES7901-3DB30-0XA0（S7-200 USB/PPI 电缆）
二、建立通讯连接
在进行程序的上传和下载之前，首先需要建立通讯连接，具体步骤如下：
1. 硬件连接
硬件连接是建立通讯的基础，操作顺序如下：
- 首先，将 CPU 安装到固定位置，确保安装稳固，避免在后续操作中出现松动等问题。
- 其次，在 CPU 左下角的 485 通讯口插上编程电缆，注意插入时要对准接口，避免损坏接口。
- 最后，将编程电缆的另一端连接到编程设备，然后给 CPU 上电，此时硬件连接部分就完成了。
2. 建立 Micro/WIN SMART 与 CPU 的连接
硬件连接完成后，需要在软件上建立连接，步骤如下：

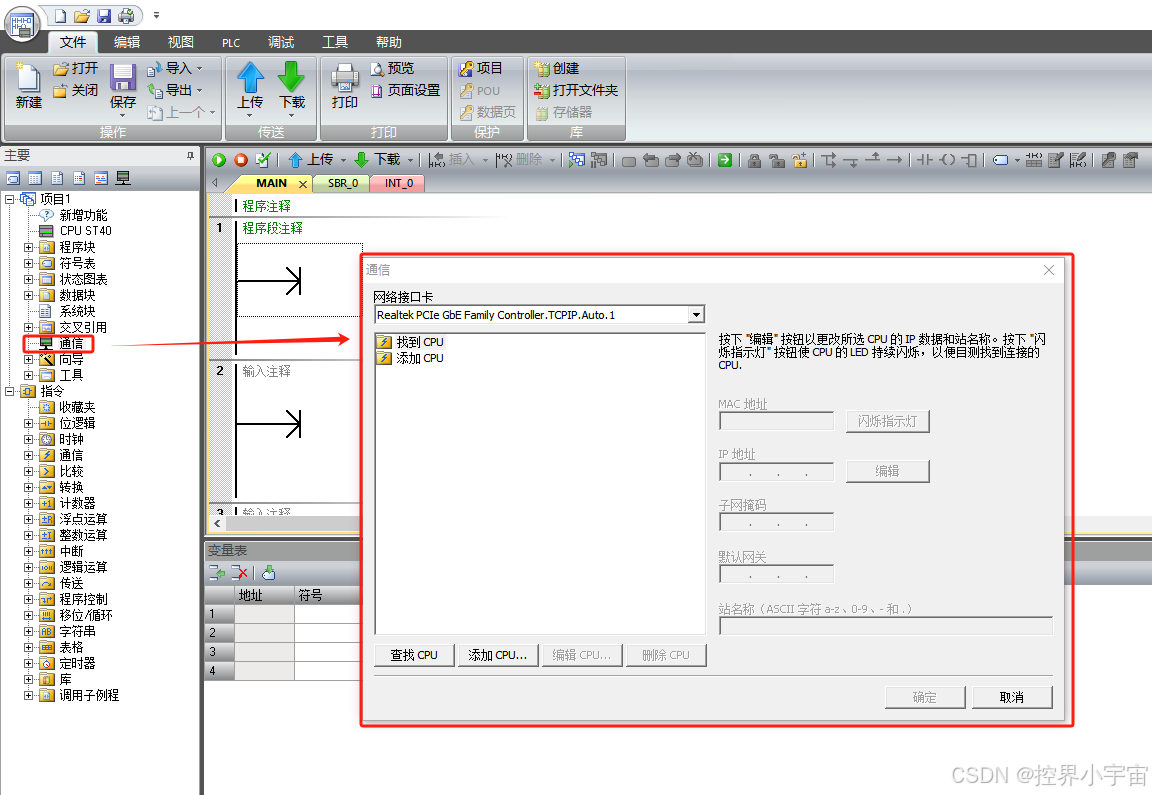

- 首先，在 STEP 7-Micro/WIN SMART 中，点击 “通信” 按钮打开 “通信对话框”。（如图 .Micor/WIN SMART 界面中 “通信” 按钮、打开通信对话框）
- 然后，进行如下操作：

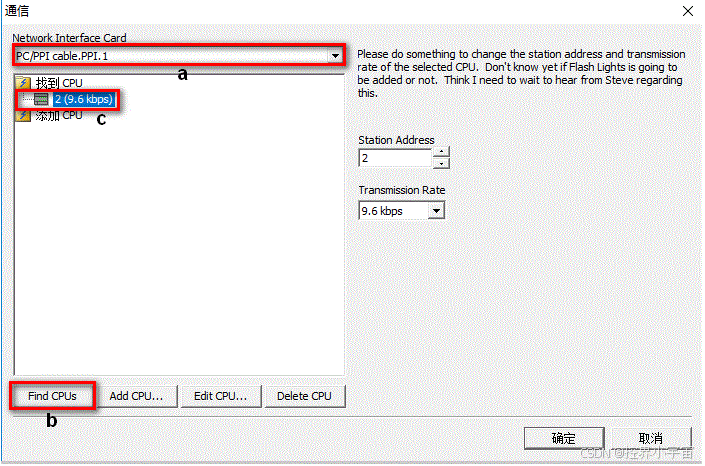

- a. 单击 “网络接口卡” 下拉列表选择 PC/PPI cable.PPI.1；
- b. 单击 “查找 CPU” 来刷新网络中存在的 CPU；
- c. 在 “找到的 CPU” 列表里选择需要进行下载的 CPU 之后，单击 “确定” 按钮，建立连接。
这里需要注意的是，站地址和波特率不需要进行设置，编程电缆会自动搜索所有波特率，最终把实际的站地址和波特率显示出来。
三、上传程序
当通讯连接建立好之后，就可以进行程序上传操作了，具体步骤如下：

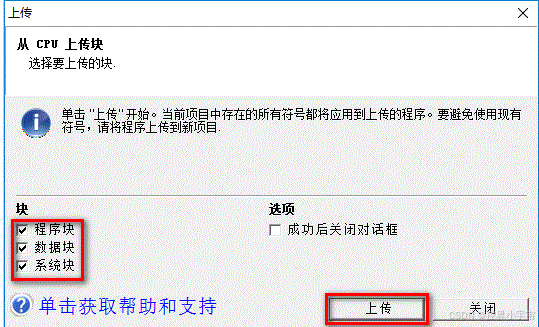

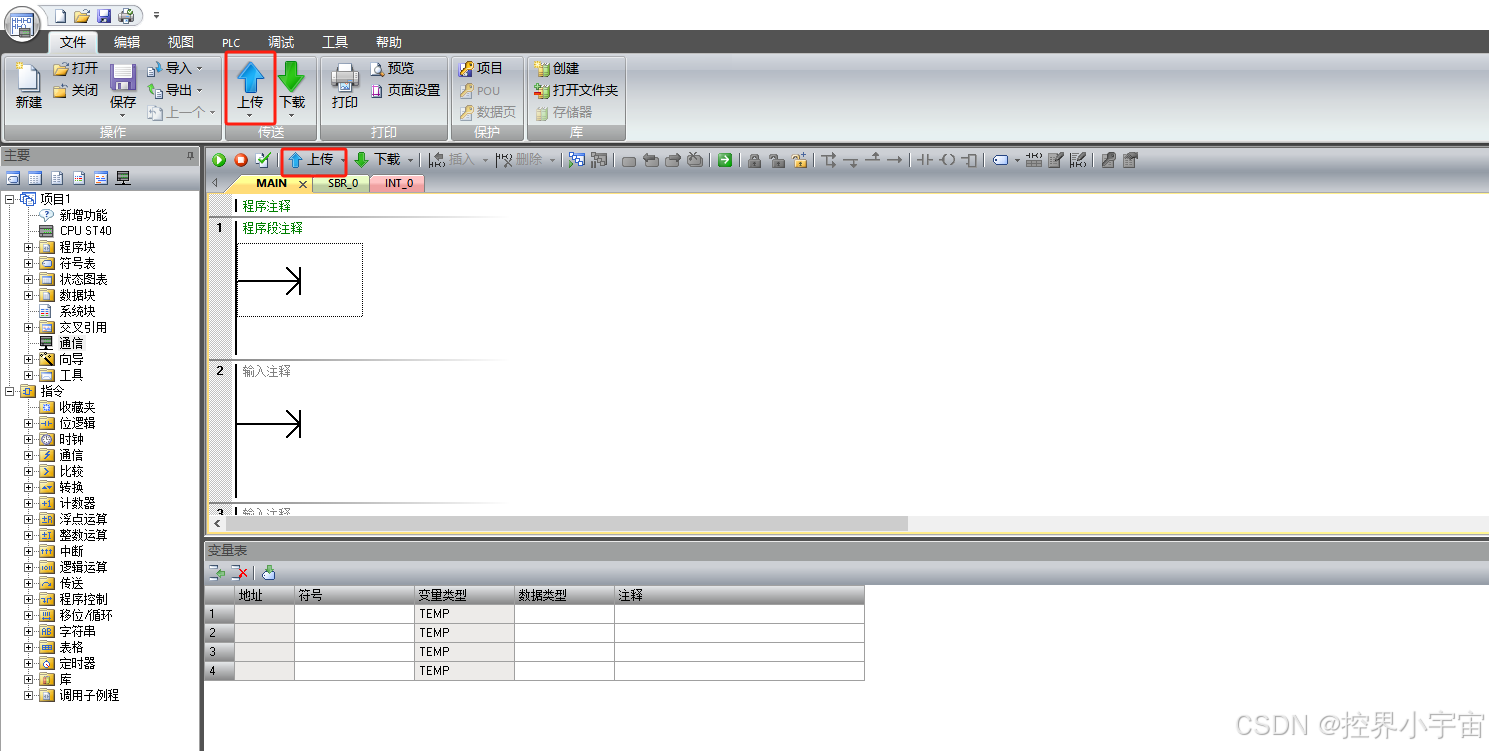

在 Micro/WIN SMART 中点击 “上传” 按钮，打开 “上传对话框”，选择需要上传的块，单击 “上传” 按钮进行上传。上传成功后，上传对话框会弹出显示 “上传已成功完成”，点击 “关闭” 按钮关闭对话框，完成上传。
四、下载程序
下载程序的操作与上传有一定相似性，具体步骤如下：

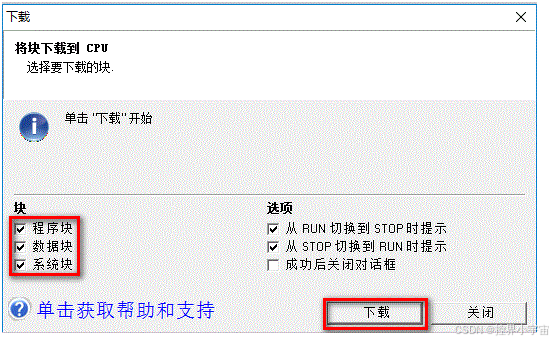

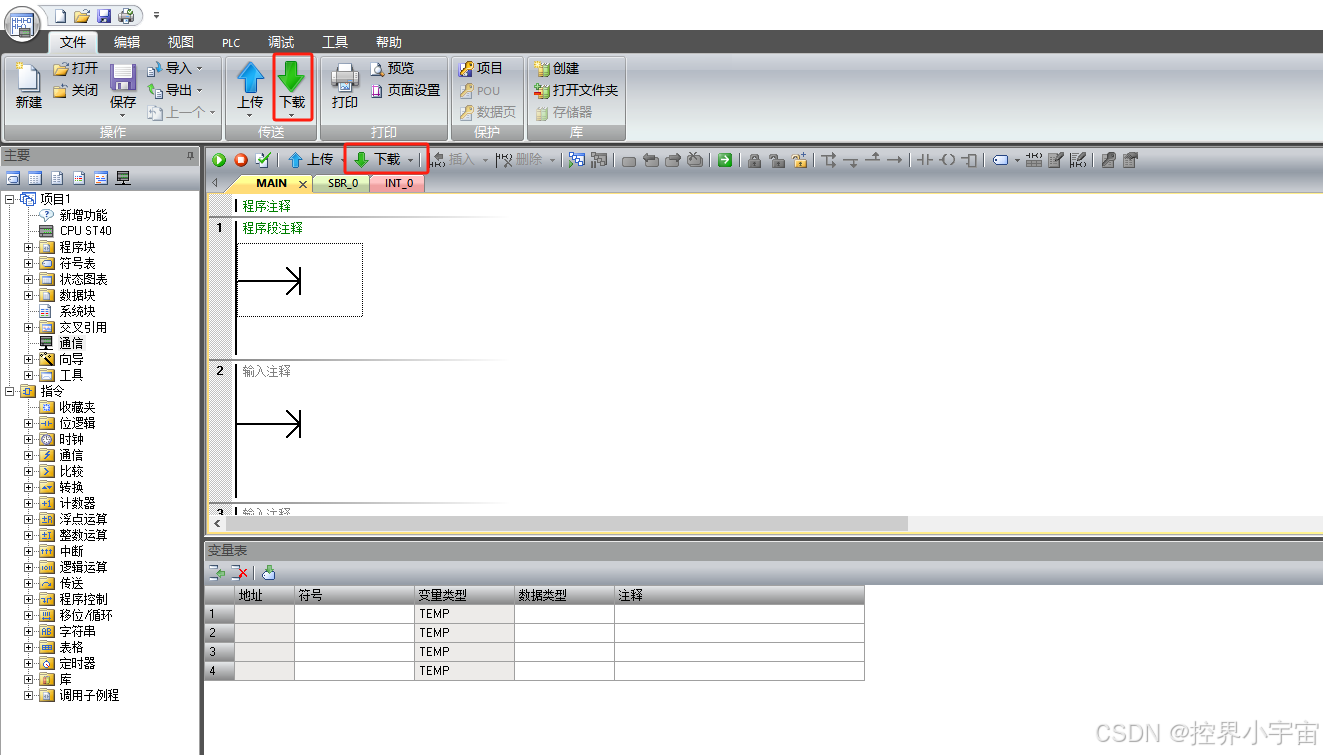

在 Micro/WIN SMART 中点击 “下载” 按钮，打开下载对话框，选择需要下载的块，单击 “下载” 按钮进行下载。
需要注意的是，如果 CPU 在运行状态，Micro/WIN SMART 会弹出提示对话框，提示是否将 CPU 切换到 STOP 模式，点击 “是” 即可。下载成功后，下载对话框会弹出显示 “下载已成功完成”，点击 “关闭” 按钮关闭对话框，完成下载。
五、通过 DP01 模块的 RS485 口上传 / 下载程序

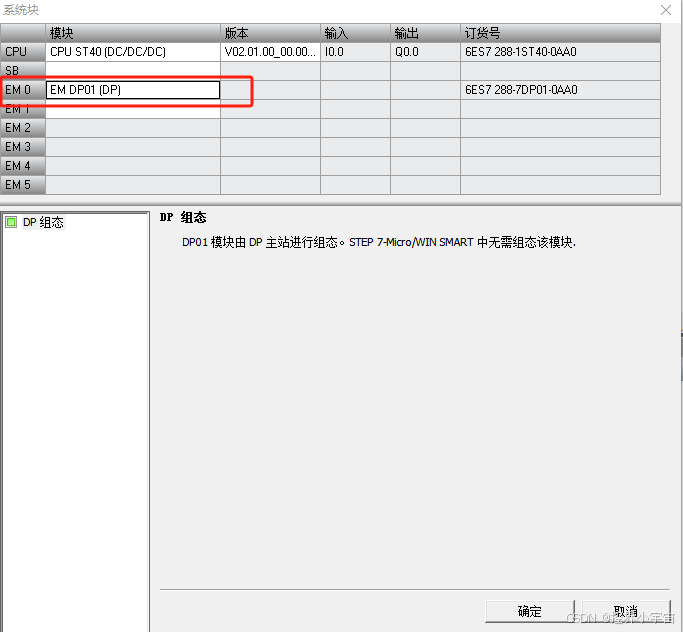

通过 DP01 上传下载程序，有一个前提条件，就是需要先通过以太网口或者 CPU 本体的 485 口下载配置有 DP01 的系统块，之后的操作就可以参照 “通过 S7-200 SMART V2.3 本体自带 RS485 口上传 / 下载程序” 的步骤进行。
按照以上步骤操作，就能顺利通过 S7-200 SMART CPU 本体自带 RS485 口和 DP01 完成程序的上传与下载，希望对大家的实际操作有所帮助。
