ISIS高级特性LSP的分片扩展

一、概述

当IS-IS要发布的PDU中信息量太大时，IS-IS路由器将会生成多个LSP分片，用来携带更多的IS-IS信息。

LSP分片只有256片(每一片LSP的大小最大可以是1497字节),如果引入了大量的路由到ISIS的话,会导致LSP无法承载。那么会导致其他设备无法学习到相应的路由,导致路由黑洞。

1、LSP ID:

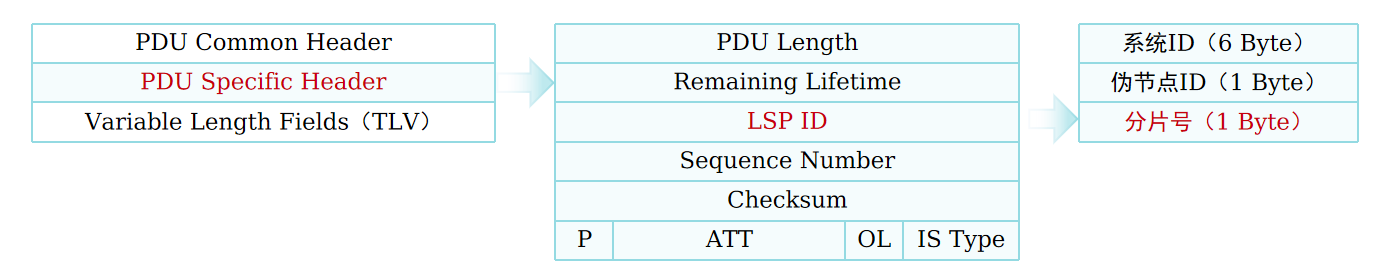

LSP是ISIS中用于传递拓扑和路由的PDU,用于描述LSP的是LSP-ID。LSP ID由system ID(6字节) + 伪节点ID(1字节) + 分片ID(1字节),分片的数量可以达到256片(0-FF)。

2、分片扩展

IS-IS可以配置虚拟的系统ID ，并生成虚拟IS-IS的LSP报文来携带路由等信息。在IS-IS中，每个系统ID都标识一个系统，每个系统都最多可生成256个LSP分片。通过增加附加系统ID，可以最多配置50个虚拟系统，从而使得IS-IS进程最多可生成13056个LSP分片。

(Originating System)初始系统:ISIS本身真实的系统

(Virtual System)虚拟系统:人为配置的系统,配置虚拟的system ID,最大可配置50个虚拟系统,加上初始系统一共51个系统，所以一共可以达到51*256

24号TLV（IS Alias ID TLV）：LSP分片携带该TLV信息，用来表示初始系统与虚拟系统的关系。

注意:虚拟系统的system ID一定不能和其他的初始系统的system ID一致

4、LSP的分片扩展的模式

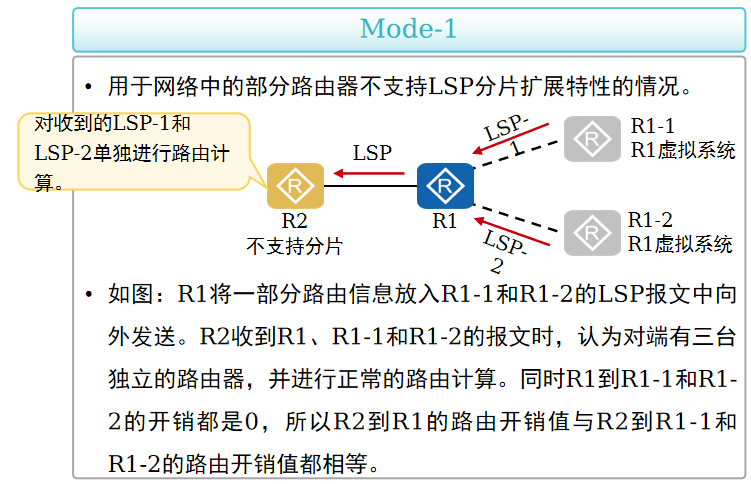

(1)模式1:当ISIS网络中如果存在一台或多台设备不支持LSP分片扩展就必须使用模式1,默认开启的是mode-1。

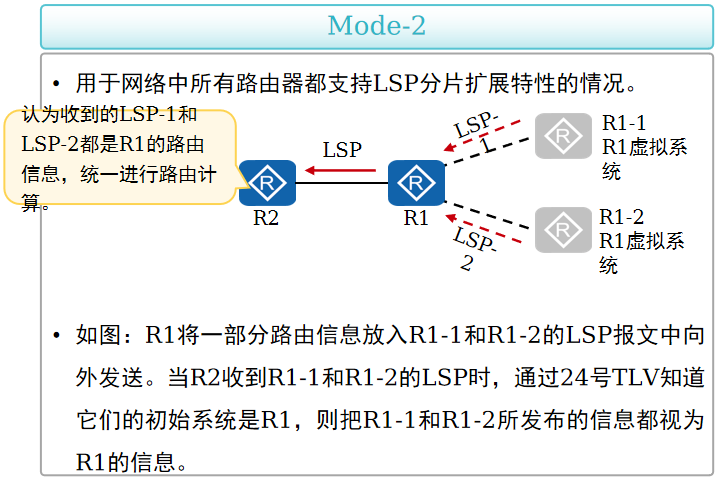

(2)模式2:当ISIS网络中所有的设备都支持LSP分片扩展就可以使用模式2,模式2会通过TLV24告诉其他设备虚拟系统和初始系统的归属关系,模式2在计算的时候更节约设备的性能。

LSP分片扩展的实验以及配置命令在下一章详细介绍,以上就是本章的全部内容了感谢大家的浏览观看!文章若有错误或疑问可联系博主删除更改,非常欢迎私聊博主讨论。
