综合网络组网实验（机器人实验）

news 2025/7/16 5:36:12

综合网络组网实验文档

一、实验用途和意义

（一）用途

本实验模拟企业复杂网络环境，涵盖 IP 地址规划、VLAN 划分及命名、OSPF 多区域配置、PPP - MP 链路捆绑与 CHAP 验证、DHCP 服务部署、端口安全设置、NAT 转换及网络管理（Telnet）等技术，实现企业内网不同部门网段隔离、网络互联与通信，以及安全访问控制、公网接入等功能，验证多协议协同工作及网络服务部署的完整流程，为企业网络规划、搭建与运维提供实践参考。

（二）意义

  1. 技术融合实践：掌握 VLAN 精细划分与命名、OSPF 多区域（骨干区域、非骨干区域 ）配置、PPP 链路高级特性（MP 捆绑、CHAP 验证 ）、DHCP 自动地址分配、NAT 网络地址转换、端口安全策略及设备远程管理（Telnet）等多技术融合应用，解决企业网络实际部署中的复杂需求。

  2. 网络架构验证：模拟企业内网（业务网段、互联 VLAN ）与公网接入场景，验证网络分层架构（接入层、汇聚层、核心层 ）及协议协同工作机制，确保网络拓扑稳定性、可靠性与可扩展性。

  3. 故障排查能力提升：通过配置与验证过程，熟悉 OSPF 邻居建立、PPP 链路协商、DHCP 分配流程、NAT 转换异常等问题的排查方法，增强网络故障定位与解决能力，保障企业网络高效运行。

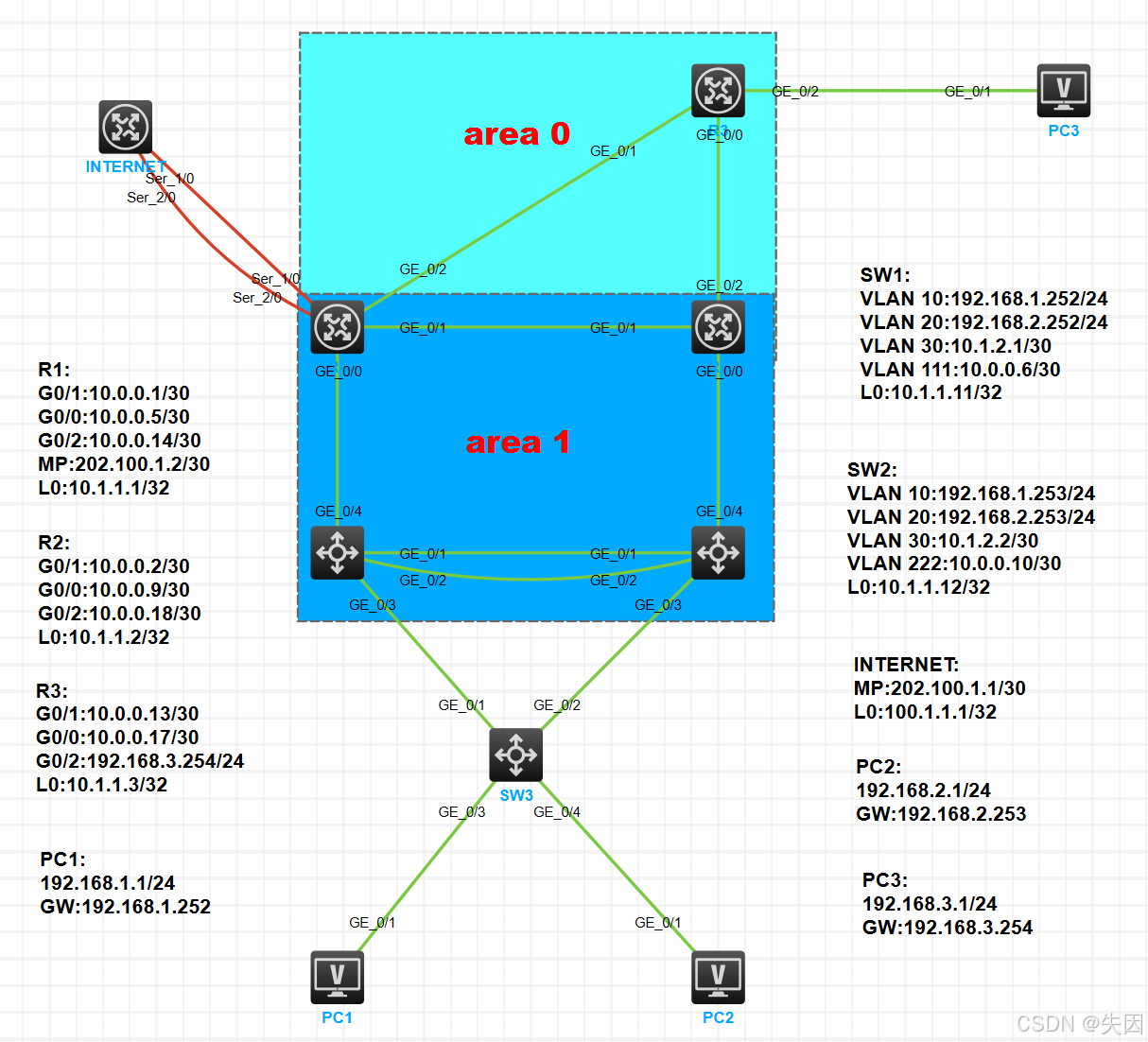

二、实验拓扑

在这里插入图片描述

三、实验需求

  1. IP 地址配置：按拓扑及给定地址规划，为各设备接口配置 IP 地址，确保网络互联基础。

  2. VLAN 配置与命名：在 SW1、SW2 划分 VLAN10（市场部 ，192.168.1.252/24 ）、VLAN20（技术部 ，192.168.2.253/24 ）、VLAN30（10.1.2.1/30 等 ）、VLAN111（SW1 与 R1 互联 ）、VLAN222（SW2 与 R2 互联 ），并对 VLAN 进行命名以便识别。

  3. SW1 和 SW2 之间的直连链路配置链路聚合

  4. OSPF 配置：

    • 在 R1、R2、R3 等设备配置 OSPF，划分 area 0（骨干区域 ）和 area 1（非骨干区域 ），实现网络内路由互通；ABR（区域边界路由器 ）需正确配置区域间路由汇总，业务网段禁止出现协议报文。
    • 所有交换机连接 PC 的端口配置为边缘端口，加快 STP 收敛（实验隐含需求，保障终端接入速度 ）。

  1. PPP - MP 与 CHAP 验证：R1 与 INTERNET 设备通过 Serial 接口配置 PPP - MP 链路捆绑，启用双向 CHAP 验证，保障公网接入链路安全。

  2. DHCP 服务部署：在 SW1 配置 DHCP 服务，为 VLAN10、VLAN20 的 PC 自动分配 IP 地址、网关（192.168.1.252、192.168.2.253 ）及 DNS 地址（按需配置 ）。

  3. 端口安全与链路类型：所有交换机相连端口配置为 Trunk 模式，允许相关 VLAN 通过；配置端口安全策略

  4. R1 上配置默认路由指向互联网，并引入到 OSPF

  5. 配置 EASY IP，只有业务网段 和 的数据流可以通过 R1 访问互联网192.168.1.0/24 192.168.2.0/24

  6. 设备远程管理（Telnet ）：在 R1 开启 TELNET 远程管理，使用用户 luoqi登录，密码 123456.com，仅允许技术部网段（VLAN20 对应网段 ）远程管理 R1。

四、实验步骤

步骤 1：基础设备配置（主机名、接口 IP 等 ）(仅演示R1和SW1的配置，其余设备按拓扑图上配置)

（1）路由器 R1 配置
<r1>sys
System View: return to User View with Ctrl+Z.
[r1]int g0/0
[r1-GigabitEthernet0/0]ip add 10.0.0.5 30
[r1-GigabitEthernet0/0]int g0/1
[r1-GigabitEthernet0/1]ip add 10.0.0.1 30
[r1-GigabitEthernet0/1]int g0/2
[r1-GigabitEthernet0/2]ip add 10.0.0.14 30
[r1-GigabitEthernet0/2]int lo0
[r1-LoopBack0]ip add 10.1.1.1 32
（2）交换机SW1配置
<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]hostname sw1
[sw1]vlan 10
[sw1-vlan10]vlan 20
[sw1-vlan20]vlan 30
[sw1-vlan30]vlan 111
[sw1-vlan111]exit
[sw1]int vlan 10
[sw1-Vlan-interface10]ip add 192.168.1.252 24
[sw1-Vlan-interface10]int vlan 20
[sw1-Vlan-interface20]ip add 192.168.2.252 24
[sw1-Vlan-interface20]int vlan 30
[sw1-Vlan-interface30]ip add 10.1.2.1 30
[sw1-Vlan-interface30]int vlan 111
[sw1-Vlan-interface111]ip add 10.0.0.6 30
[sw1-Vlan-interface111]int lo0
[sw1-LoopBack0]ip add 10.1.1.11 32

步骤 2：SW1和SW2之间的中继链路配置

在SW1与SW2之间建立一个中继链路组1(以SW1为例)
[sw1]int Bridge-Aggregation 1
[sw1-Bridge-Aggregation1]link-aggregation mode dynamic
[sw1-Bridge-Aggregation1]exit
[sw1]int range g1/0/1 to g1/0/2
[sw1-if-range]port link-aggregation group 1

步骤 3：VLAN 与 Trunk 端口配置

在所有交换机（SW1、SW2、SW3 ）上，配置互联端口为 Trunk 模式，允许相关 VLAN 通过。以 SW1 为例：
[sw1]int Bridge-Aggregation 1
[sw1-Bridge-Aggregation1]port link-type trunk
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.[sw1-Bridge-Aggregation1]port trunk permit vlan 10 20 30%Jul 15 19:13:38:914 2025 sw1 IFNET/3/PHY_UPDOWN: Physical state on the interface Vlan-interface10 changed to up.
%Jul 15 19:13:38:914 2025 sw1 IFNET/3/PHY_UPDOWN: Physical state on the interface Vlan-interface20 changed to up.
%Jul 15 19:13:38:914 2025 sw1 IFNET/3/PHY_UPDOWN: Physical state on the interface Vlan-interface30 changed to up.
%Jul 15 19:13:38:914 2025 sw1 IFNET/5/LINK_UPDOWN: Line protocol state on the interface Vlan-interface10 changed to up.
%Jul 15 19:13:38:914 2025 sw1 IFNET/5/LINK_UPDOWN: Line protocol state on the interface Vlan-interface20 changed to up.
%Jul 15 19:13:38:914 2025 sw1 IFNET/5/LINK_UPDOWN: Line protocol state on the interface Vlan-interface30 changed to up.
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.[sw1-Bridge-Aggregation1]exit
[sw1]vlan 111
[sw1-vlan111]port g1/0/4
[sw1-vlan111]exit
[sw1]int g1/0/3
[sw1-GigabitEthernet1/0/3]port link-type trunk
[sw1-GigabitEthernet1/0/3]port trunk permit vlan 10 20
所有交换机连接 PC 的端口配置为边缘端口
[sw3]int g1/0/3
[sw3-GigabitEthernet1/0/3]stp edged-port
[sw3-GigabitEthernet1/0/3]int g1/0/4
[sw3-GigabitEthernet1/0/4]stp edged-port

步骤 4：OSPF 多区域配置

（1）R1（ABR，area 0 和 area 1 ）配置----R2配置方法一致
[r1]ospf 1 router-id 10.1.1.1
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]network 10.1.1.1 0.0.0.0
[r1-ospf-1-area-0.0.0.0]network 10.0.0.1 0.0.0.0
[r1-ospf-1-area-0.0.0.0]network 10.0.0.14 0.0.0.0
[r1-ospf-1-area-0.0.0.0]exit
[r1-ospf-1]area 1
[r1-ospf-1-area-0.0.0.1]network 10.0.0.5 0.0.0.0
[r1-ospf-1-area-0.0.0.1]exit
（2）R3（骨干区域路由器 ）配置
[r3]ospf 1 router-id 10.1.1.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 10.0.0.13 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 10.0.0.17 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]exit
（3）SW1（OSPF 路由器，area 1 ）配置------（SW2配置方法一致）
[sw1]ospf 1 router-id 10.1.1.11
[sw1-ospf-1]area 1
[sw1-ospf-1-area-0.0.0.1]network 10.1.1.11 0.0.0.0
[sw1-ospf-1-area-0.0.0.1]network 10.0.0.6 0.0.0.0
[sw1-ospf-1-area-0.0.0.1]network 192.168.1.0 0.0.0.255
[sw1-ospf-1-area-0.0.0.1]network 192.168.2.0 0.0.0.255
[sw1-ospf-1-area-0.0.0.1]network 10.1.2.1 0.0.0.0
[sw1-ospf-1-area-0.0.0.1]exit
限制协议报文出现在业务网段
[sw1]ospf 1
[sw1-ospf-1]silent-interface vlan 10
[sw1-ospf-1]silent-interface vlan 20
----------------------------------------------------------
[sw2]ospf 1
[sw2-ospf-1]silent-interface vlan 10
[sw2-ospf-1]silent-interface vlan 20

步骤 5：PPP - MP 与 CHAP 验证配置

（1）R1 配置 MP 组与 CHAP
[r1]int MP-group 1
[r1-MP-group1]exit
[r1]local-user luoqi class network
New local user added.
[r1-luser-network-luoqi]password simple 123
[r1-luser-network-luoqi]service-type ppp
[r1-luser-network-luoqi]exit
[r1]int s1/0
[r1-Serial1/0]ppp mp MP-group 1
[r1-Serial1/0]ppp authentication-mode chap
//
[r1-Serial1/0]ppp chap user luoqi
//验证
[r1-Serial1/0]int s2/0
[r1-Serial2/0]ppp mp MP-group 1
[r1-Serial2/0]ppp authentication-mode chap
//
[r1-Serial2/0]ppp chap user luoqi
//验证
（2）INTERNET 设备配置
[INTERNET]int MP-group 1
[INTERNET-MP-group1]exit
[INTERNET]local-user luoqi class network
New local user added.
[INTERNET-luser-network-luoqi]password simple 123
[INTERNET-luser-network-luoqi]service-type ppp
[INTERNET-luser-network-luoqi]exit
[INTERNET]int s1/0
[INTERNET-Serial1/0]ppp mp MP-group 1
[INTERNET-Serial1/0]ppp authentication-mode chap
//
[INTERNET-Serial1/0]ppp chap user luoqi
//验证[INTERNET-Serial1/0]int s2/0
[INTERNET-Serial2/0]ppp mp MP-group 1
[INTERNET-Serial2/0]ppp authentication-mode chap
//
[INTERNET-Serial2/0]ppp chap user luoqi
//验证[INTERNET-Serial2/0]exit

步骤 6：DHCP 服务部署（在 SW1 上配置 ）

[sw1]dhcp enable
[sw1]dhcp server ip-pool 1
[sw1-dhcp-pool-1]network 192.168.1.0 24
[sw1-dhcp-pool-1]gateway-list 192.168.1.252
[sw1-dhcp-pool-1]exit
[sw1]dhcp server ip-pool 2
[sw1-dhcp-pool-2]network 192.168.2.0 24
[sw1-dhcp-pool-2]gateway-list 192.168.2.253
[sw1-dhcp-pool-2]exit

步骤 7：R1 上配置默认路由指向互联网，并引入到 OSPF（R1上配置）

[r1]ip route-static 0.0.0.0 0 202.100.1.1
[r1]ospf 1
[r1-ospf-1]default-route-advertise
[r1-ospf-1]exit

步骤 8：Telnet 远程管理配置（在R1上配置 ）

[r1]telnet server enable
[r1]local-user luoqi class manage
New local user added.
[r1-luser-manage-luoqi]password simple 123456.com
[r1-luser-manage-luoqi]service-type telnet
[r1-luser-manage-luoqi]authorization-attribute user-role level-15
[r1-luser-manage-luoqi]exit
[r1]line vty 0 4
[r1-line-vty0-4]authentication-mode scheme
[r1-line-vty0-4]user-role level-15
[r1-line-vty0-4]exit
步骤 9：配置EASY IP使只有只有业务网段(192.168.1.0/24 ,192.168.2.0/24)的数据流可以通过 R1 访问互联网（R1上配置）
[r1]acl basic 2000
[r1-acl-ipv4-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[r1-acl-ipv4-basic-2000]rule permit source 192.168.2.0 0.0.0.255
[r1-acl-ipv4-basic-2000]exit
[r1]int MP-group 1 #进入MP组虚拟接口
[r1-MP-group1]nat outbound 2000
[r1-MP-group1]exit
步骤 10：配置只允许技术部（192.168.2.0/24网段）远程管理R1（R1上配置）
[r1]acl advanced 3000
[r1-acl-ipv4-adv-3000]rule permit tcp source 192.168.2.0 0.0.0.255 destination-p
ort eq 23#设置允许2.0网段可以访问telnet服务
[r1-acl-ipv4-adv-3000]rule deny tcp source any destination-port eq 23#设置不允许所有网段访问telnet服务
[r1-acl-ipv4-adv-3000]dis th
#
acl advanced 3000rule 0 permit tcp source 192.168.2.0 0.0.0.255 destination-port eq telnetrule 5 deny tcp destination-port eq telnet
#
return
[r1-acl-ipv4-adv-3000]exit
[r1]int range g0/0 to g0/2
[r1-if-range]packet-filter 3000 inbound
[r1-if-range]exit

步骤 11：连通性与功能验证

  1. OSPF 邻居验证：在 R1、R2、R4 上使用 display ospf peer 查看邻居建立状态，确保 area 0、area 1 内邻居正常（以R1为例）。
[r1]dis ospf peerOSPF Process 1 with Router ID 10.1.1.1Neighbor Brief InformationArea: 0.0.0.0        Router ID       Address         Pri Dead-Time  State             Interface10.1.1.2        10.0.0.2        1   34         Full/BDR          GE0/110.1.1.3        10.0.0.13       1   38         Full/BDR          GE0/2Area: 0.0.0.1        Router ID       Address         Pri Dead-Time  State             Interface10.1.1.11       10.0.0.6        1   38

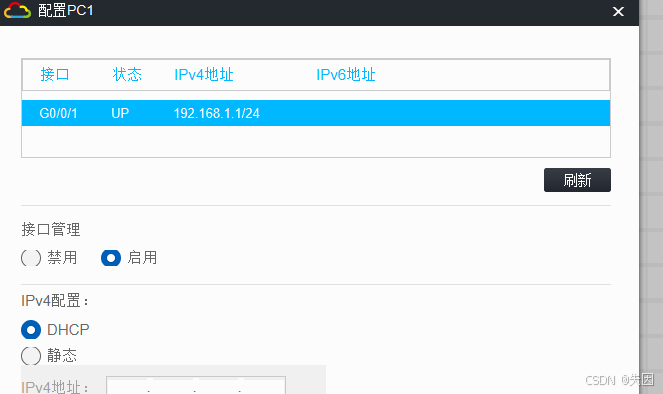

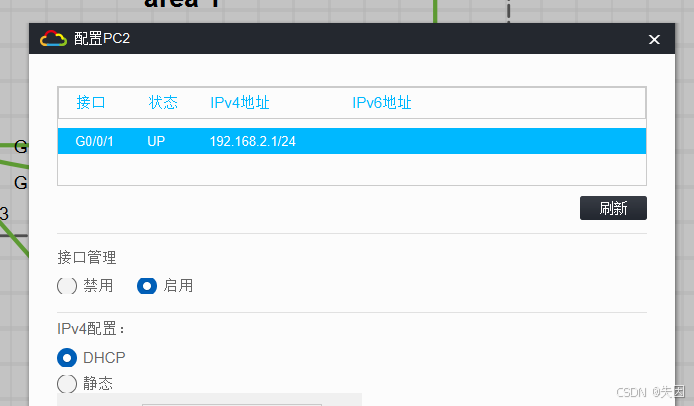

  1. DHCP 分配验证：在 PC1（VLAN10 ）、PC2（VLAN20 ）上查看获取的 IP 地址在这里插入图片描述
    在这里插入图片描述

  2. 公网访问验证：在 PC1、PC2、PC3 上 ping 公网模拟组的环回地址（100.1.1.1）

<PC1>ping 100.1.1.1
Ping 100.1.1.1 (100.1.1.1): 56 data bytes, press CTRL_C to break
56 bytes from 100.1.1.1: icmp_seq=0 ttl=253 time=3.000 ms
56 bytes from 100.1.1.1: icmp_seq=1 ttl=253 time=3.000 ms
56 bytes from 100.1.1.1: icmp_seq=2 ttl=253 time=1.000 ms
56 bytes from 100.1.1.1: icmp_seq=3 ttl=253 time=0.000 ms
56 bytes from 100.1.1.1: icmp_seq=4 ttl=253 time=5.000 ms--- Ping statistics for 100.1.1.1 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss<PC2>ping 100.1.1.1
Ping 100.1.1.1 (100.1.1.1): 56 data bytes, press CTRL_C to break
56 bytes from 100.1.1.1: icmp_seq=0 ttl=253 time=5.000 ms
56 bytes from 100.1.1.1: icmp_seq=1 ttl=253 time=1.000 ms
56 bytes from 100.1.1.1: icmp_seq=2 ttl=253 time=1.000 ms
56 bytes from 100.1.1.1: icmp_seq=3 ttl=253 time=3.000 ms
56 bytes from 100.1.1.1: icmp_seq=4 ttl=253 time=3.000 ms--- Ping statistics for 100.1.1.1 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss<PC3>ping 100.1.1.1
Ping 100.1.1.1 (100.1.1.1): 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out--- Ping statistics for 100.1.1.1 ---
5 packet(s) transmitted, 0 packet(s) received, 100.0% packet loss
  1. Telnet 验证：在技术部网段（PC2 ）上使用 telnet X.X.X.X（R1 公网或管理 IP ），输入用户名 luoqi、密码 123456.com，验证远程管理权限。
    在这里插入图片描述

五、总结

  1. 核心价值：
    • 实现多技术融合的企业网络部署，涵盖 VLAN 精细化管理、OSPF 多区域互联、PPP 链路高级安全特性、DHCP 自动化服务、NAT 公网访问及设备远程管理，验证企业网络全流程搭建与运维。
    • 掌握复杂网络环境下协议协同工作原理，如 OSPF 区域间路由汇总、PPP - MP 链路带宽聚合与认证、NAT 与路由联动，提升网络架构设计与优化能力。
    • 强化网络故障排查技能，通过验证各功能模块（OSPF 邻居、DHCP 分配、NAT 转换 ），熟悉协议协商异常、配置错误等问题的定位与解决方法。
  1. 关键注意事项：
    • OSPF 配置需严格区分 area 0（骨干区域 ）和 area 1（非骨干区域 ），ABR 设备需正确配置区域间路由汇总，避免路由环路与冗余；业务网段需通过 ACL 等方式禁止协议报文，保障网络安全。
    • PPP - MP 链路捆绑需确保两端设备 MP 组配置一致，CHAP 验证
