【MFC】树控件的使用详解
目录
添加线条链接
添加折叠小按钮
设置树控件的节点和对应的图标
设置默认选中项
设置选中项切换响应函数
涉及接口介绍：

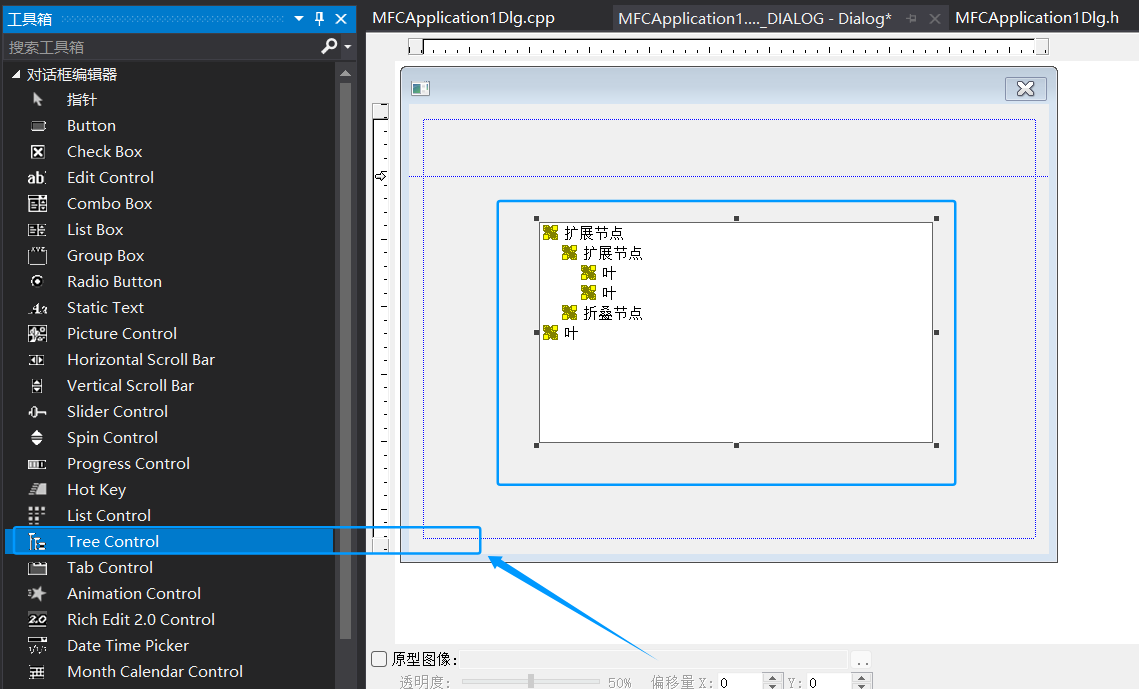

首先我们通过资源视图可以添加一个树形控件，如下：
添加线条链接

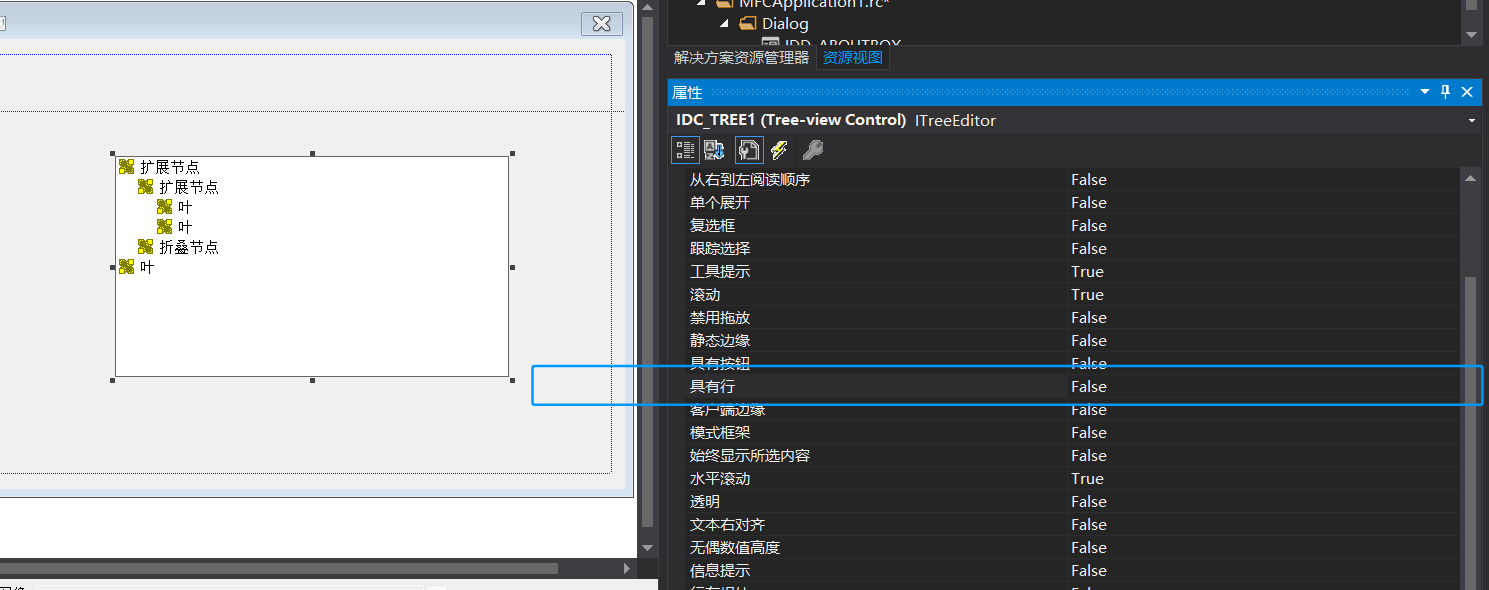

在树形控件中，有一个属性“Has Lines”，如下图所示（这里因为汉化的原因显示中文）：

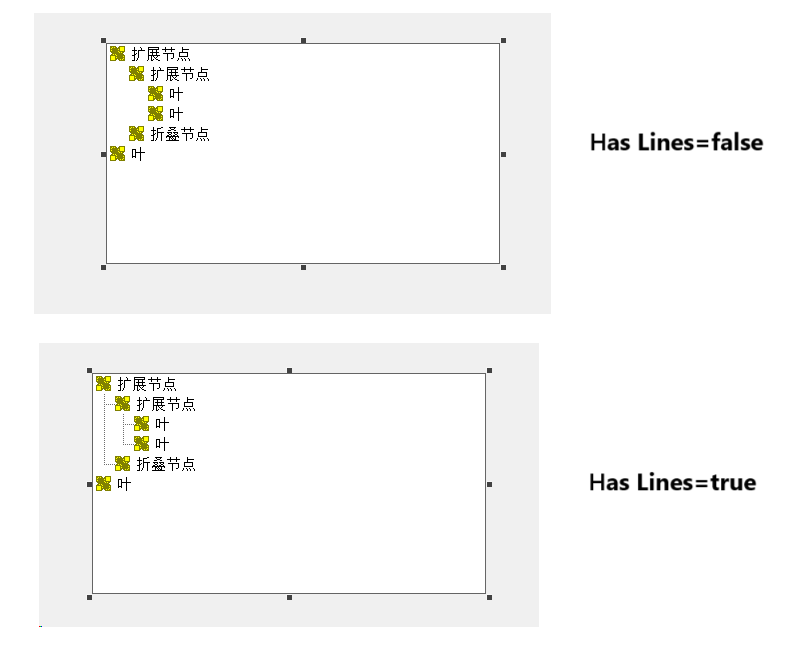

当 “Has Lines”为true时，子节点与父节点之间会添加线条链接，效果如下：

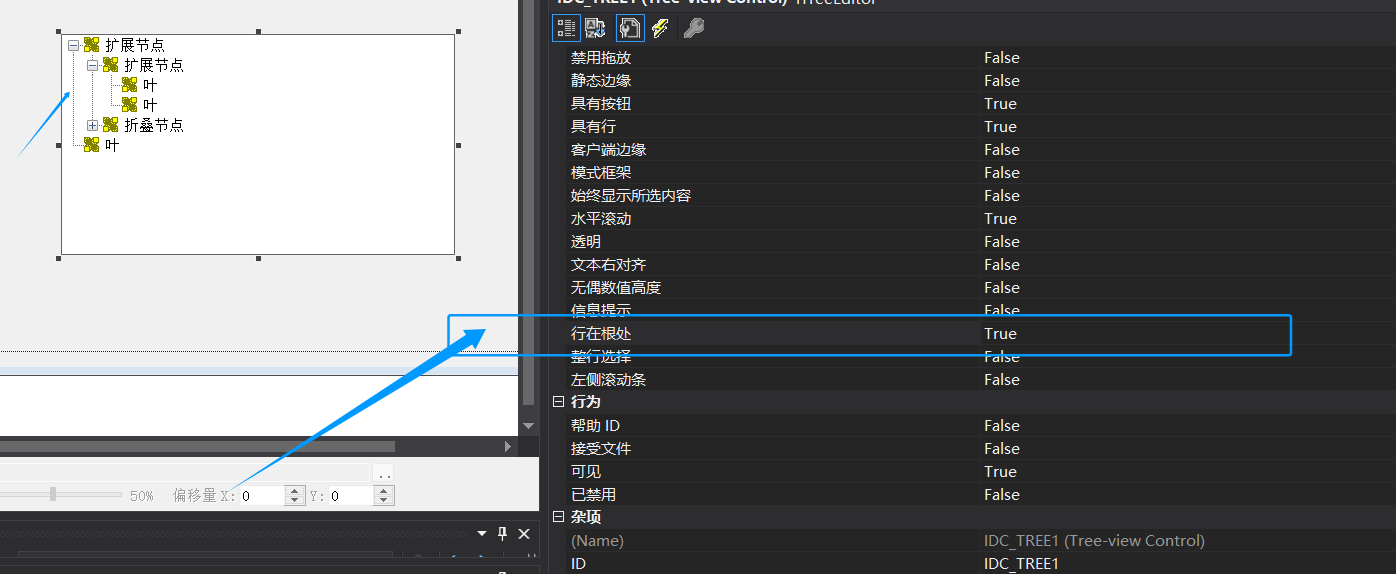

上面虽然子节点与父节点之间虽然有线条链接，但是可以发现与根节点之间并没有线条链接，这里可以在设置 “Lines At Root”属性如下：
添加折叠小按钮

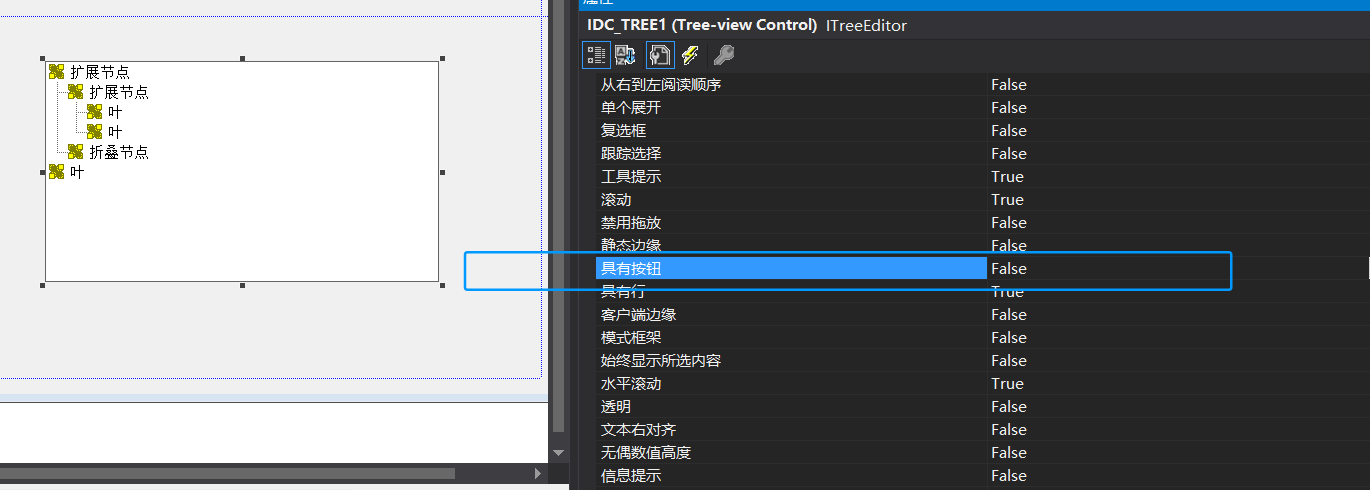

默认情况下，每个父项节点是没有“+”按钮，进行展开/收起子节点的，这里有一个属性“Has Buttons”，如下：

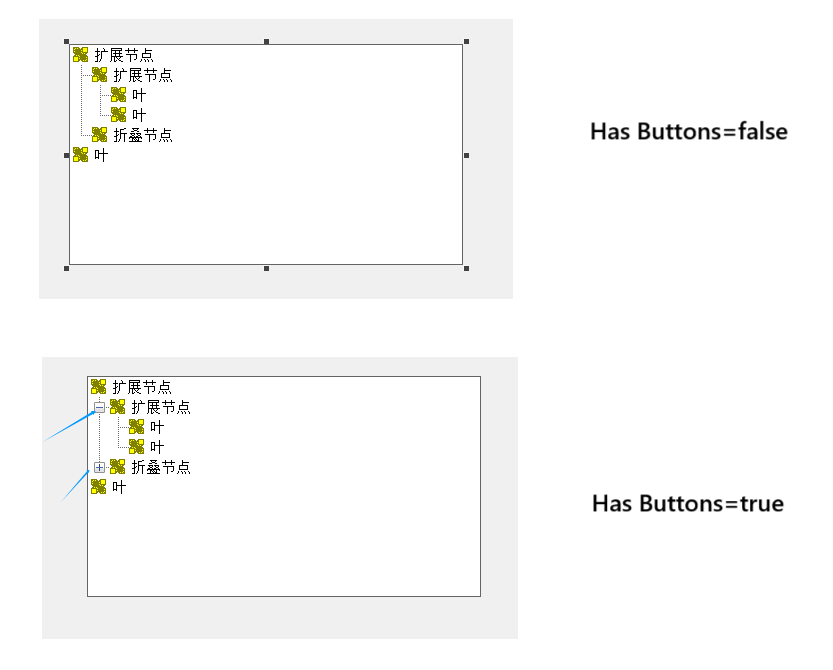

当 “Has Buttons”属性为true时，效果如下：
设置树控件的节点和对应的图标
第一步：准备icon资源，如果原始图片资源不是icon资源，我们可以先通过如下链接，将图片资源转换为icon格式
Convertio — 文件转换器

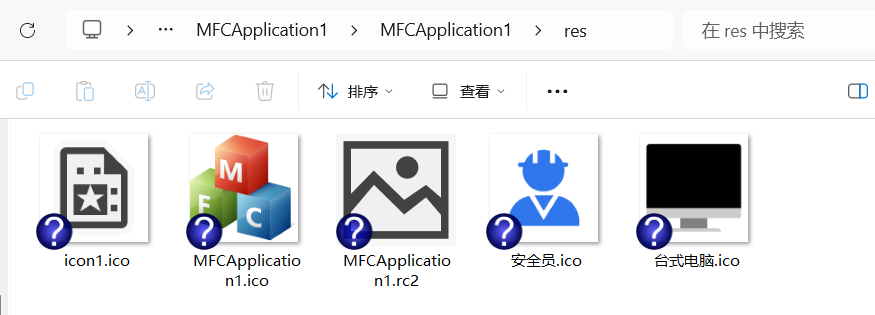

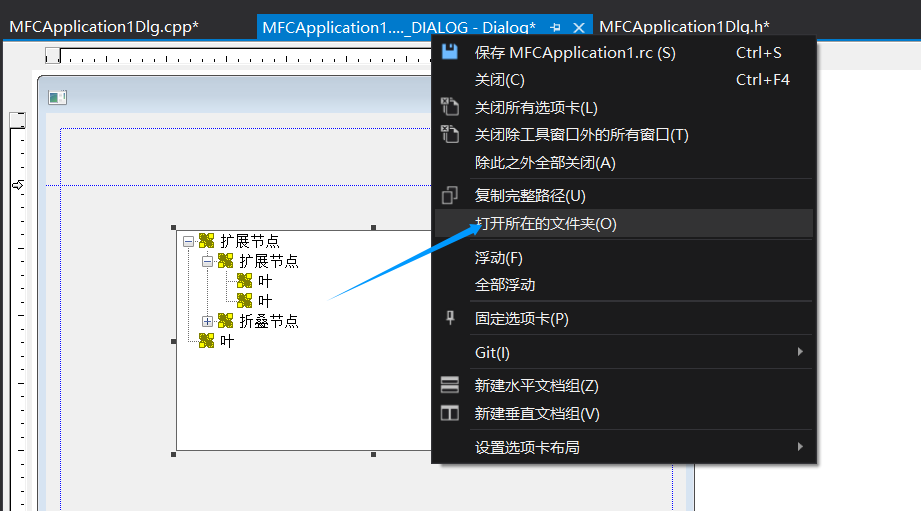

https://convertio.co/zh/将准备好的icon资源放到项目所在目录下的res目录中

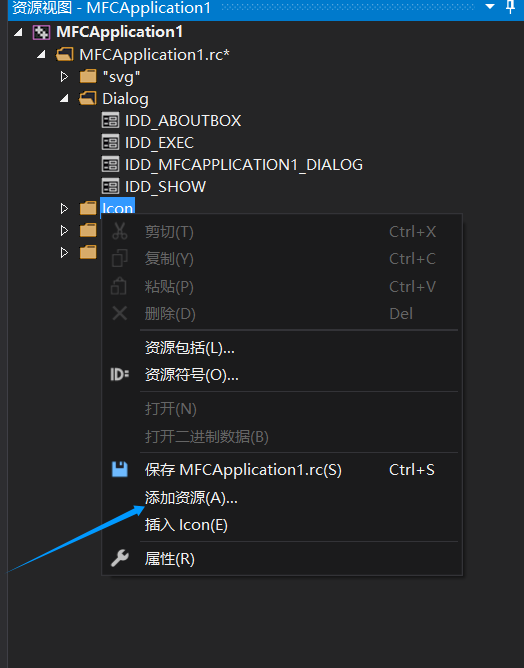

随后，在资源视图中添加资源->icon->导入
第二步：通过代码添加树控件节点和对应的图标
这里需要注意的是CImageList imgeList必须在头文件声明，因为这里是在初始化函数中执行的，当函数结束，对话窗窗口还存在，树控件还指向imgeList中的图标，就会导致访问已经释放的资源问题。

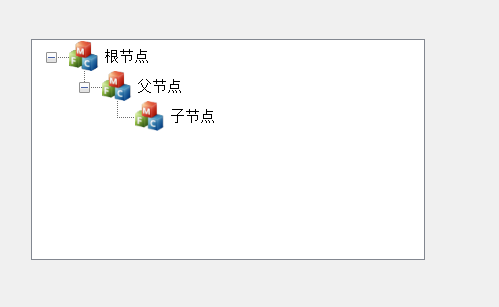

/*1、加载图片资源*/HICON img[3];img[0] = AfxGetApp()->LoadIcon(IDR_MAINFRAME);img[1] = AfxGetApp()->LoadIcon(IDR_MAINFRAME);img[2] = AfxGetApp()->LoadIcon(IDR_MAINFRAME);imgeList.Create(30, 30, ILC_COLOR32, 3, 3);for (int i = 0; i < 3; ++i) {imgeList.Add(img[i]);}m_tree.SetImageList(&imgeList, TVSIL_NORMAL);/*2、设置节点、节点图标、节点的父节点*/HTREEITEM root = m_tree.InsertItem(L"根节点", 0, 0, TVI_ROOT);HTREEITEM parent = m_tree.InsertItem(L"父节点", 1, 1, root);HTREEITEM sub1 = m_tree.InsertItem(L"子节点", 2, 2, parent);效果如下：
设置默认选中项

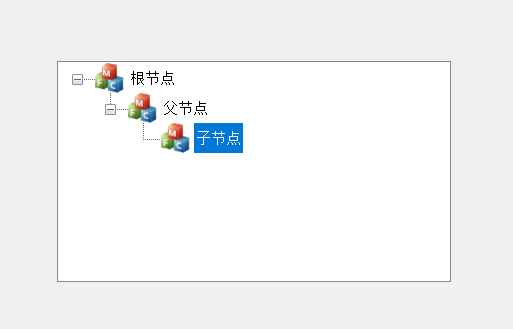

HTREEITEM root = m_tree.InsertItem(L"根节点", 0, 0, TVI_ROOT);HTREEITEM parent = m_tree.InsertItem(L"父节点", 1, 1, root);HTREEITEM sub1 = m_tree.InsertItem(L"子节点", 2, 2, parent);/*设置默认选中项*/m_tree.SelectItem(sub1);效果如下：
设置选中项切换响应函数

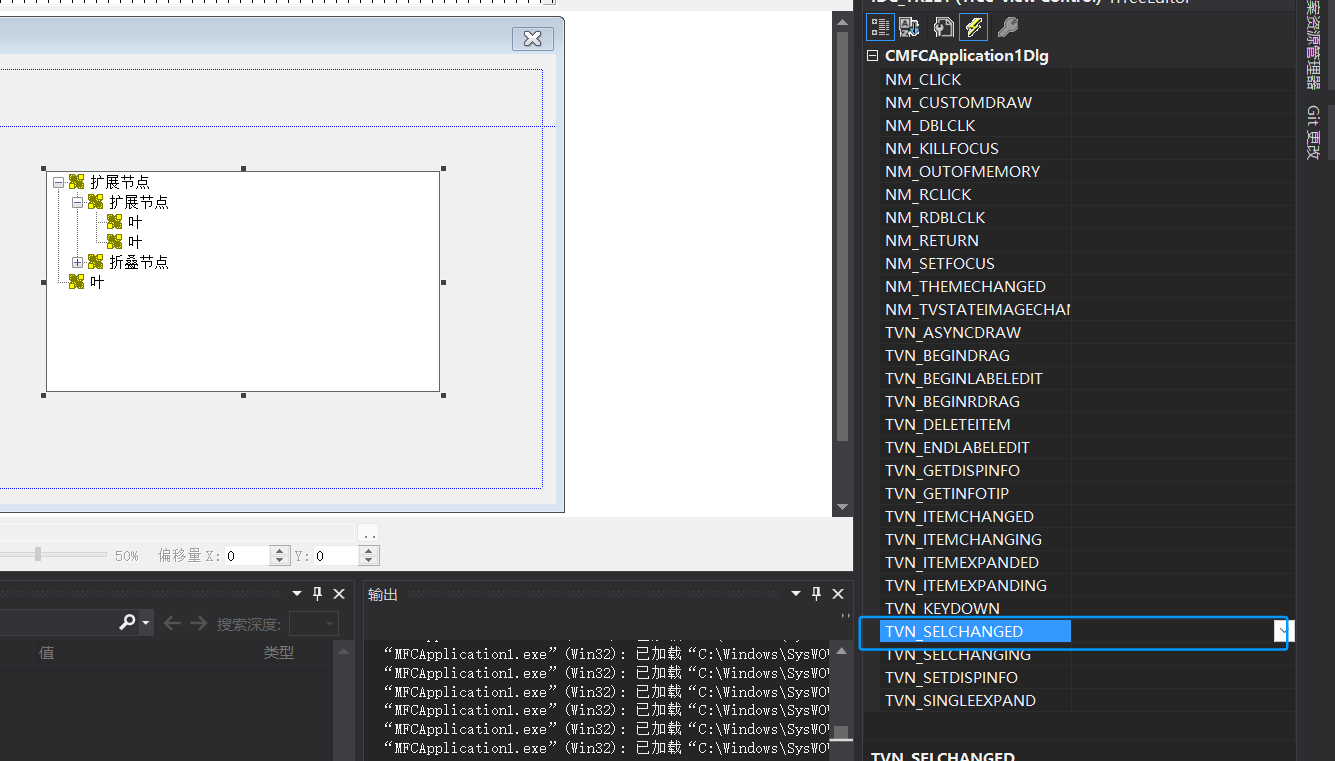

在树控件中，选中项切换对应的响应函数是TVN_SELCHANGED，如下：
我们可以在这个函数中编写需要的代码
涉及接口介绍：
1、AfxGetApp()->LoadIcon()
功能：加载应用程序图标资源（已经通过资源文件导入的资源）
语法：
HICON LoadIcon(UINT nIDResource);参数 ：
- nIDResource ：图标资源ID（如 IDR_MAINFRAME ）
返回值 ：成功返回图标句柄（HICON），失败返回NULL。
说明 ：
- AfxGetApp() 获取当前应用程序对象指针
- 从应用程序资源中加载指定ID的图标
2、CImageList::Create()
功能：创建图像列表对象
语法：
BOOL Create(int cx, // 图像宽度int cy, // 图像高度UINT nFlags, // 图像类型标志int nInitial, // 初始图像数量int nGrow // 增长数量
);参数详解 ：
-cx ：每个图像的宽度（像素）
-cy ：每个图像的高度（像素）
-nFlags ：图像类型标志，常用值：
- ILC_COLOR ：使用默认行为
- ILC_COLOR4 ：4位（16色）
- ILC_COLOR8 ：8位（256色）
- ILC_COLOR16 ：16位（65536色）
- ILC_COLOR24 ：24位（真彩色）
- ILC_COLOR32 ：32位（真彩色+Alpha通道） //常用
- ILC_MASK ：使用掩码
- nInitial ：图像列表的初始容量
- nGrow ：当需要更多空间时的增长数量
返回值 ：成功返回TRUE，失败返回FALSE。
3、CTreeCtrl::SetImageList()
功能：为树控件设置图像列表
语法：
CImageList* SetImageList(CImageList* pImageList, // 图像列表指针int nImageListType // 图像列表类型
);参数 ：
- pImageList ：指向CImageList对象的指针
- nImageListType ：图像列表类型，常用值：
- TVSIL_NORMAL ：正常状态图像列表 //常用
- TVSIL_STATE ：状态图像列表
返回值 ：返回之前设置的图像列表指针。
4、CTreeCtrl::InsertItem()
功能：在树控件中插入新节点
语法：
HTREEITEM InsertItem(LPCTSTR lpszItem, // 节点文本int nImage, // 正常状态图像索引int nSelectedImage, // 选中状态图像索引HTREEITEM hParent, // 父节点句柄HTREEITEM hInsertAfter // 插入位置
);// 简化版本
HTREEITEM InsertItem(LPCTSTR lpszItem, // 节点文本HTREEITEM hParent, // 父节点句柄HTREEITEM hInsertAfter // 插入位置
);参数详解 ：
- lpszItem ：节点显示的文本字符串
- nImage ：节点正常状态时显示的图像索引（对应图像列表中的索引）
- nSelectedImage ：节点被选中时显示的图像索引
- hParent ：父节点句柄，特殊值：
- TVI_ROOT ：作为根节点插入
- 其他HTREEITEM：作为指定节点的子节点
- hInsertAfter ：插入位置，特殊值：
- TVI_FIRST ：插入为第一个子节点
- TVI_LAST ：插入为最后一个子节点
- TVI_SORT ：按字母顺序插入
