基于springboot+servlet、jsp的潮服购物商城系统的设计与实现,论文7000字

news 2025/6/15 5:26:45

摘要

本论文针对潮流服饰零售行业的线上销售需求，设计并实现了一套基于 SpringBoot+Servlet+JSP 的潮服购物商城系统。系统采用经典 MVC 架构，以 SpringBoot 作为后端框架基础，结合 Servlet 处理请求逻辑，通过 JSP 实现前端页面渲染，使用 MySQL 构建数据存储层。文中详细阐述了系统在商品展示、购物车管理、订单处理、促销活动等核心模块的设计思路，涵盖数据库表结构设计、系统架构图、部署图、用例图及界面原型，并对关键技术实现进行了深入分析。该系统通过响应式设计适配多终端设备，集成个性化推荐与促销策略，可有效提升潮服零售企业的线上销售效率与用户购物体验。

1 系统需求分析

1.1 业务需求

1.1.1 核心功能场景

商品展示与浏览：支持按服饰风格（街头、复古、极简）、品牌、价格区间、新品 / 热销标签进行筛选，提供商品多图预览、尺码指南、材质说明等详细信息；
购物车与结算：支持多商品合并结算、修改购买数量、删除商品，集成优惠券抵扣、满减活动自动计算；
订单全流程管理：覆盖订单创建、支付、发货、物流跟踪、确认收货、评价等环节，支持订单取消与售后申请；
用户中心：包含个人信息管理、收货地址维护、订单历史查询、收藏夹管理、浏览记录追踪；
促销活动：支持限时折扣、满减满赠、优惠券发放、专题活动页面（如 “夏季新品”“品牌日”）。

1.1.2 用户角色划分

普通用户：浏览商品、下单购买、管理个人信息、评价商品；
管理员：商品上下架管理、订单处理、促销活动配置、用户管理、数据统计分析；
运营人员：专题页面设计、促销策略制定、商品分类维护。

1.1.3 典型业务场景

用户购物流程：用户通过首页轮播图进入 “潮牌卫衣” 专题页，筛选尺码与颜色后加入购物车，结算时使用 “满 300 减 50” 优惠券，支付成功后实时查看物流信息；
管理员运营场景：运营人员在后台创建 “双 11” 促销活动，设置活动时间、参与商品及折扣规则，系统自动在商品详情页显示促销标签，并在结算时自动计算优惠金额。

1.2 技术需求

架构要求：采用 SpringBoot 整合 Servlet+JSP 的 MVC 架构，实现前后端逻辑分离，前端页面通过 JSP 动态渲染；
性能指标：首页加载时间≤3 秒，商品列表页响应时间≤1.5 秒，高并发场景下订单处理成功率≥99%；
扩展性：模块化设计支持后续添加直播带货、会员体系、积分系统等功能；
安全性：用户密码采用 BCrypt 加密存储，支付环节集成 SSL 安全协议，防止 SQL 注入与 XSS 攻击；
跨平台适配：通过响应式设计适配 PC 端、移动端浏览器，支持主流浏览器（Chrome、Firefox、Safari）。

2 系统架构设计

2.1 技术架构图

架构说明：

表示层：JSP 页面负责视图渲染，结合 Bootstrap 实现响应式布局；
控制层：Servlet 接收请求并分发，调用业务层逻辑后转发至 JSP；
业务层：SpringBoot 管理 Service 组件，处理商品、订单等核心业务逻辑；
持久层：MyBatis 操作 MySQL 数据库，Redis 缓存热门商品数据与用户会话；
部署层：Ngnix 作为反向代理服务器，Tomcat 集群承载应用实例。

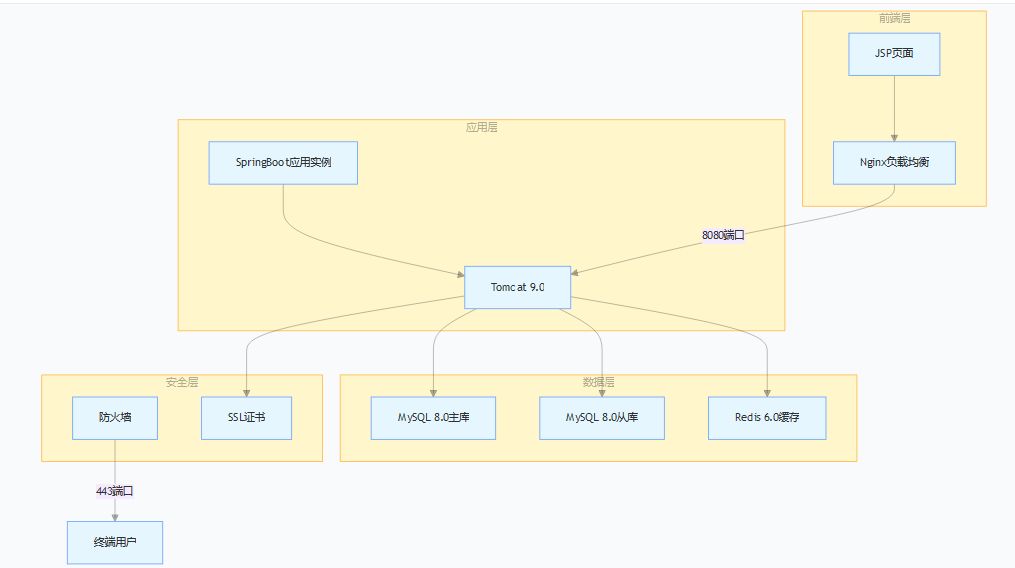

2.2 部署架构图

部署说明：

服务器配置：前端静态资源由 Ngnix 服务器缓存，应用层采用 Tomcat 集群部署，数据库采用主从复制架构；
缓存策略：Redis 存储热门商品信息、用户购物车会话，减少数据库访问压力；
安全保障：防火墙过滤非法请求，SSL 加密敏感数据传输。

2.3 系统包结构设计

plaintext

com.fashion.mall/
├── config/              # 系统配置类（MVC配置、数据源、安全配置）
├── controller/          # Servlet控制器（处理HTTP请求）
├── dao/                 # MyBatis数据访问接口
├── entity/              # 实体类（商品、订单、用户等POJO）
├── service/             # 业务逻辑层（Service接口与实现类）
├── utils/               # 工具类（加密、文件上传、验证码生成）
├── filter/              # 过滤器（登录验证、字符编码处理）
├── interceptor/         # 拦截器（权限控制、请求日志记录）
├── web/                 # JSP页面（前端视图）
│   ├── frontend/        # 前台页面
│   │   ├── index.jsp    # 首页
│   │   ├── product/     # 商品相关页面（列表、详情）
│   │   ├── cart.jsp     # 购物车页面
│   │   ├── order/       # 订单相关页面（结算、详情）
│   │   └── user/        # 用户中心页面
│   └── backend/         # 后台管理页面
│       ├── product/     # 商品管理
│       ├── order/       # 订单管理
│       ├── promotion/   # 促销管理
│       └── user/        # 管理员管理
└── FashionMallApplication.java  # 系统启动类

3 数据库设计

3.1 概念模型（E-R 图）

实体关系说明：

用户（User） 与 订单（Order） ：一对多关系（用户可创建多个订单）；
商品（Product） 与 订单明细（OrderItem） ：一对多关系（一个商品可出现在多个订单中）；
商品（Product） 与 分类（Category） ：多对一关系（多个商品属于同一分类）；
用户（User） 与 购物车（Cart） ：一对多关系（用户可添加多个商品到购物车）；
促销活动（Promotion） 与 商品（Product） ：多对多关系（一个活动可包含多个商品，一个商品可参与多个活动）。

3.2 核心表结构设计

3.2.1 商品表（tb_product）

字段名	数据类型	说明	约束条件
product_id	bigint	商品 ID（主键）	PRIMARY KEY
product_name	varchar(100)	商品名称	NOT NULL
product_price	decimal(10,2)	销售价格	NOT NULL
original_price	decimal(10,2)	原价	DEFAULT 0
product_stock	int	库存数量	DEFAULT 0
product_sales	int	销量	DEFAULT 0
category_id	bigint	分类 ID	FOREIGN KEY
product_desc	text	商品描述	NOT NULL
main_image	varchar(255)	主图 URL	NOT NULL
image_list	varchar(1024)	图片列表（JSON 格式）	NULL
size_info	varchar(512)	尺码信息（JSON 格式）	NOT NULL
material	varchar(255)	材质说明	NULL
is_new	tinyint(1)	是否新品（1 - 是，0 - 否）	DEFAULT 0
is_hot	tinyint(1)	是否热销（1 - 是，0 - 否）	DEFAULT 0
status	tinyint(1)	状态（1 - 上架，0 - 下架）	DEFAULT 0
create_time	datetime	创建时间	DEFAULT CURRENT_TIMESTAMP

3.2.2 订单表（tb_order）

字段名	数据类型	说明	约束条件
order_id	varchar(32)	订单号（UUID 生成）	PRIMARY KEY
user_id	bigint	用户 ID	FOREIGN KEY
order_total	decimal(10,2)	订单总额	NOT NULL
discount_amount	decimal(10,2)	优惠金额	DEFAULT 0
real_pay_amount	decimal(10,2)	实付金额	NOT NULL
order_status	tinyint(1)	状态（0 - 待支付，1 - 已支付，2 - 已发货，3 - 已完成，4 - 已取消）	NOT NULL
payment_method	tinyint(1)	支付方式（1 - 支付宝，2 - 微信，3 - 银行卡）	NOT NULL
consignee_name	varchar(50)	收货人姓名	NOT NULL
consignee_phone	varchar(20)	收货人电话	NOT NULL
consignee_address	varchar(255)	收货地址	NOT NULL
create_time	datetime	下单时间	DEFAULT CURRENT_TIMESTAMP
pay_time	datetime	支付时间	NULL
ship_time	datetime	发货时间	NULL
finish_time	datetime	完成时间	NULL

3.2.3 购物车表（tb_cart）

字段名	数据类型	说明	约束条件
cart_id	bigint	购物车 ID（主键）	PRIMARY KEY
user_id	bigint	用户 ID	FOREIGN KEY
product_id	bigint	商品 ID	FOREIGN KEY
product_name	varchar(100)	商品名称	NOT NULL
product_price	decimal(10,2)	商品价格	NOT NULL
product_image	varchar(255)	商品图片	NOT NULL
quantity	int	购买数量	DEFAULT 1
is_checked	tinyint(1)	是否勾选（1 - 是，0 - 否）	DEFAULT 1
create_time	datetime	添加时间	DEFAULT CURRENT_TIMESTAMP

3.2.4 促销活动表（tb_promotion）

字段名	数据类型	说明	约束条件
promotion_id	bigint	活动 ID（主键）	PRIMARY KEY
promotion_name	varchar(100)	活动名称	NOT NULL
promotion_type	tinyint(1)	活动类型（1 - 满减，2 - 折扣，3 - 优惠券）	NOT NULL
promotion_rules	varchar(512)	活动规则（JSON 格式）	NOT NULL
start_time	datetime	开始时间	NOT NULL
end_time	datetime	结束时间	NOT NULL
status	tinyint(1)	状态（1 - 生效，0 - 失效）	DEFAULT 1
apply_product_ids	varchar(1024)	适用商品 ID 列表（JSON 格式）	NULL

4 系统功能模块设计

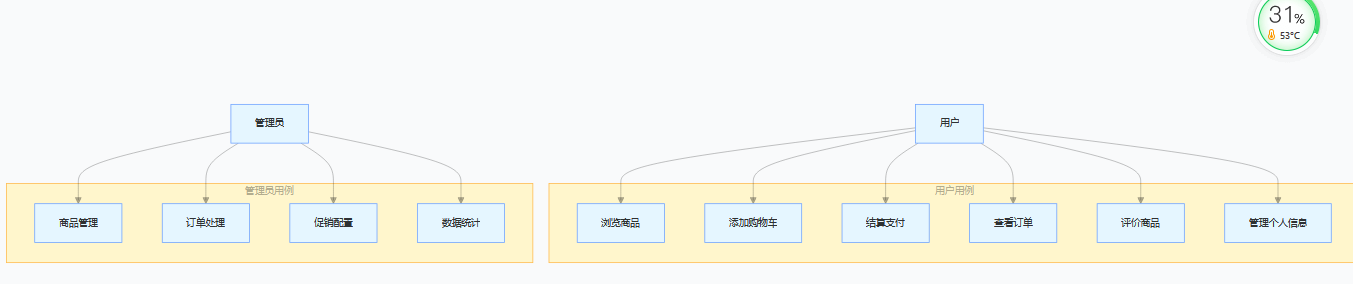

4.1 用例图

用例说明：

用户核心用例：涵盖商品浏览、购物车操作、订单结算、评价等购物全流程；
管理员核心用例：包括商品上下架、订单发货、促销活动创建、销售数据统计等运营功能。

4.2 前台商城模块

4.2.1 商品展示子模块

首页展示：轮播图展示热门活动与新品，分类导航支持三级类目（如 “男装> 上衣 > 卫衣”），推荐区按 “新品”“热销”“折扣” 分块；
商品列表页：支持关键词搜索、多条件筛选（价格区间、风格、品牌），列表展示商品图片、名称、价格、销量，支持网格 / 列表视图切换；
商品详情页：多图预览、尺码表（含模特身高体重参考）、材质说明、用户评价、相似商品推荐，提供 “加入购物车”“收藏” 按钮。

4.2.2 购物车与结算子模块

购物车功能：显示商品列表、数量编辑、删除商品、全选 / 反选，自动计算总价，显示可用优惠券与促销活动；
结算流程：自动填充默认收货地址，支持新增 / 修改地址，选择配送方式，显示优惠明细，跳转支付页面。

4.2.3 订单与用户中心子模块

订单管理：按状态（全部、待支付、待发货、待收货、已完成）筛选订单，显示物流跟踪信息，支持取消订单、申请售后；
用户中心：个人信息编辑、收货地址管理、收藏夹商品查看、浏览历史记录、账户安全设置（修改密码、绑定手机）。

4.3 后台管理模块

4.3.1 商品管理子模块

商品 CRUD：新增商品（填写基本信息、上传图片、设置尺码库存）、编辑商品、批量上下架、删除商品；
分类管理：创建分类（支持多级分类）、编辑分类名称与排序、删除分类（需先移除关联商品）；
品牌管理：维护品牌列表（名称、logo、简介），关联商品品牌。

4.3.2 订单管理子模块

订单处理：按状态筛选订单，手动标记发货（录入物流单号），处理退款 / 售后申请；
订单统计：按时间维度（日 / 周 / 月）统计订单量、销售额、客单价，生成趋势图表。

4.3.3 促销与数据统计子模块

促销活动：创建优惠券（满减券、折扣券）、设置限时活动（指定商品、时间段、折扣力度）、配置专题页面；
数据看板：实时显示销售额、订单数、访客量，按商品分类 / 品牌统计销售占比，生成销售报表（支持 Excel 导出）。

5 系统实现与关键技术

5.1 SpringBoot 集成 Servlet+JSP 配置

5.1.1 应用配置文件（application.properties）

properties

# 服务器配置
server.port=8080
server.servlet.context-path=/fashion-mall  # JSP视图配置
spring.mvc.view.prefix=/WEB-INF/jsp/
spring.mvc.view.suffix=.jsp
spring.mvc.static-path-pattern=/static/**  # 数据源配置
spring.datasource.url=jdbc:mysql://localhost:3306/fashion_mall?useSSL=false&serverTimezone=Asia/Shanghai&characterEncoding=utf8
spring.datasource.username=root
spring.datasource.password=123456
spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver  # MyBatis配置
mybatis.mapper-locations=classpath:mapper/*.xml
mybatis.type-aliases-package=com.fashion.mall.entity
mybatis.configuration.map-underscore-to-camel-case=true  # Redis配置
spring.redis.host=localhost
spring.redis.port=6379
spring.redis.database=0
spring.redis.timeout=3000ms

5.1.2 Servlet 控制器示例（商品列表）

java

@WebServlet("/product/list")
public class ProductListServlet extends HttpServlet {  private ProductService productService = SpringContextUtils.getBean(ProductService.class);  @Override  protected void doGet(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {  // 处理请求参数（分类ID、页码、排序方式）  Long categoryId = request.getParameter("categoryId") != null ? Long.parseLong(request.getParameter("categoryId")) : 0L;  int pageNum = Integer.parseInt(request.getParameter("pageNum"));  String orderBy = request.getParameter("orderBy"); // 价格/销量排序  // 调用业务层获取商品列表  PageInfo<Product> pageInfo = productService.listByCategory(  categoryId, pageNum, 12, orderBy  );  // 获取分类路径（用于面包屑导航）  List<Category> categoryPath = categoryService.getCategoryPath(categoryId);  // 设置请求属性并转发到JSP  request.setAttribute("pageInfo", pageInfo);  request.setAttribute("categoryPath", categoryPath);  request.setAttribute("categoryId", categoryId);  request.setAttribute("orderBy", orderBy);  request.getRequestDispatcher("/WEB-INF/jsp/frontend/product/list.jsp").forward(request, response);  }
}

5.2 JSP 页面实现（商品详情页）

jsp

<%@ page language="java" contentType="text/html; charset=UTF-8" pageEncoding="UTF-8"%>
<%@ taglib prefix="c" uri="http://java.sun.com/jsp/jstl/core" %>
<%@ taglib prefix="fmt" uri="http://java.sun.com/jsp/jstl/fmt" %>
<!DOCTYPE html>
<html>
<head>  <title>${product.productName} - 潮服购物商城</title>  <link rel="stylesheet" href="${pageContext.request.contextPath}/static/css/bootstrap.min.css">  <link rel="stylesheet" href="${pageContext.request.contextPath}/static/css/product-detail.css">
</head>
<body>  <!-- 引入头部导航 -->  <c:import url="/WEB-INF/jsp/frontend/common/head.jsp" />  <div class="container">  <div class="row">  <!-- 面包屑导航 -->  <div class="col-12">  <nav aria-label="breadcrumb">  <ol class="breadcrumb">  <li class="breadcrumb-item"><a href="${pageContext.request.contextPath}/">首页</a></li>  <c:forEach items="${categoryPath}" var="category" varStatus="status">  <li class="breadcrumb-item ${status.last ? 'active' : ''}">  <c:if test="${not status.last}">  <a href="${pageContext.request.contextPath}/product/list?categoryId=${category.categoryId}">${category.categoryName}</a>  </c:if>  <c:if test="${status.last}">${category.categoryName}</c:if>  </li>  </c:forEach>  </ol>  </nav>  </div>  <!-- 商品详情主区域 -->  <div class="col-md-6">  <div class="product-image-container">  <img id="main-image" src="${product.mainImage}" alt="${product.productName}">  <div class="thumbnail-list">  <c:forEach items="${product.imageList}" var="img">  <img src="${img}" onclick="changeMainImage(this.src)">  </c:forEach>  </div>  </div>  </div>  <div class="col-md-6">  <h1>${product.productName}</h1>  <div class="product-price">  <span class="current-price">¥<fmt:formatNumber value="${product.productPrice}" type="number" pattern="#.00"/></span>  <span class="original-price">¥<fmt:formatNumber value="${product.originalPrice}" type="number" pattern="#.00"/></span>  </div>  <div class="product-stock">库存：${product.productStock}件</div>  <div class="product-desc">${product.productDesc}</div>  <div class="size-select">  <label>选择尺码：</label>  <c:forEach items="${sizeList}" var="size">  <span class="size-btn" data-size="${size}">${size}</span>  </c:forEach>  </div>  <div class="color-select">  <label>选择颜色：</label>  <c:forEach items="${colorList}" var="color">  <span class="color-btn" style="background-color: ${color}"></span>  </c:forEach>  </div>  <div class="action-buttons">  <button class="btn btn-primary add-to-cart" data-id="${product.productId}">加入购物车</button>  <button class="btn btn-secondary buy-now" data-id="${product.productId}">立即购买</button>  <button class="btn btn-outline-secondary favorite" data-id="${product.productId}">收藏</button>  </div>  </div>  </div>  <!-- 商品详情标签页 -->  <div class="row mt-5">  <div class="col-12">  <ul class="nav nav-tabs" id="product-detail-tabs" role="tablist">  <li class="nav-item" role="presentation">  <button class="nav-link active" id="desc-tab" data-bs-toggle="tab" data-bs-target="#desc" role="tab">商品详情</button>  </li>  <li class="nav-item" role="presentation">  <button class="nav-link" id="size-tab" data-bs-toggle="tab" data-bs-target="#size" role="tab">尺码表</button>  </li>  <li class="nav-item" role="presentation">  <button class="nav-link" id="review-tab" data-bs-toggle="tab" data-bs-target="#review" role="tab">用户评价</button>  </li>  </ul>  <div class="tab-content" id="product-detail-tab-content">  <div class="tab-pane fade show active" id="desc" role="tabpanel">  <div class="product-detail-content" style="white-space: pre-wrap;">${product.productDesc}</div>  </div>  <div class="tab-pane fade" id="size" role="tabpanel">  <img src="${product.sizeImage}" alt="尺码表">  </div>  <div class="tab-pane fade" id="review" role="tabpanel">  <!-- 评价列表将通过JavaScript动态加载 -->  <div class="empty-review">暂无评价</div>  </div>  </div>  </div>  </div>  </div>  <!-- 引入页脚 -->  <c:import url="/WEB-INF/jsp/frontend/common/foot.jsp" />  <script src="${pageContext.request.contextPath}/static/js/jquery.min.js"></script>  <script src="${pageContext.request.contextPath}/static/js/bootstrap.bundle.min.js"></script>  <script src="${pageContext.request.contextPath}/static/js/product-detail.js"></script>
</body>
</html>

5.3 响应式设计实现

css

/* 移动端（屏幕宽度<768px）样式 */
@media (max-width: 768px) {  .product-image-container {  width: 100%;  margin-bottom: 20px;  }  .product-price {  font-size: 1.5rem;  }  .size-btn, .color-btn {  width: 36px;  height: 36px;  line-height: 36px;  }  .action-buttons button {  width: 100%;  margin-bottom: 10px;  }
}  /* 平板端（768px≤屏幕宽度<1200px）样式 */
@media (min-width: 768px) and (max-width: 1199px) {  .product-price {  font-size: 1.2rem;  }
}

6 系统界面原型设计

6.1 首页原型设计

设计要点：

顶部区域：搜索栏、用户快捷入口（登录 / 注册、购物车、用户中心）；
轮播图：展示当季主题活动（如 “春季新品”“潮牌折扣”），点击跳转专题页；
分类导航：左侧固定展示一级分类（男装、女装、配饰），鼠标悬停展开二级分类；
推荐区域：按 “新品上市”“热销爆款”“限时折扣” 分块展示商品，每件商品显示图片、名称、价格及促销标签；
底部区域：品牌简介、购物指南、售后服务、联系方式。
原型截图：

6.2 购物车页面原型

设计要点：

商品列表：显示商品图片、名称、单价、数量输入框、删除按钮，支持全选 / 反选；
结算区域：右侧固定显示商品总价、优惠券选择、配送费计算，合计金额突出显示；
操作按钮：底部固定 “继续购物”“去结算” 按钮，点击 “去结算” 跳转订单确认页。
原型截图：

6.3 后台商品管理页面原型

设计要点：

搜索过滤：支持按商品名称、分类、状态（上架 / 下架）搜索，快速筛选商品；
表格展示：显示商品 ID、名称、价格、库存、分类、状态，操作列包含 “编辑”“上架 / 下架”“删除” 按钮；
快捷操作：右上角 “新增商品” 按钮，点击弹出表单模态框，支持批量导入商品数据。
原型截图：

7 系统测试与部署

7.1 功能测试用例

测试模块	测试场景	输入数据	预期结果
商品浏览	分类筛选商品	点击 “女装> 连衣裙” 分类	显示该分类下所有连衣裙商品
购物车操作	添加商品到购物车	在商品详情页点击 “加入购物车”	购物车数量 + 1，提示 “添加成功”
结算流程	使用优惠券结算	购物车满 300 元，选择 “满 300 减 50” 券	总价自动扣除 50 元，生成订单号
订单处理	管理员发货	管理员在后台点击 “发货” 按钮	订单状态变为 “已发货”，显示物流单号
促销活动	限时折扣生效	进入设置好的限时活动页面	商品价格显示折扣后金额，标注活动倒计时

7.2 系统部署步骤

7.2.1 环境准备

服务器配置：
- JDK 1.8+
- MySQL 8.0
- Redis 6.0
- Tomcat 9.0
- Ngnix 1.18+（可选，用于负载均衡与静态资源缓存）

7.2.2 后端部署

打包 SpringBoot 项目：
bash

```
mvn clean package -DskipTests
```
启动命令（后台运行）：
bash

nohup java -jar fashion-mall-1.0-SNAPSHOT.jar --spring.profiles.active=prod &

配置文件说明：
- application-prod.properties：生产环境数据库连接、Redis 配置、日志级别等。

7.2.3 前端部署

JSP 页面与静态资源随 SpringBoot 项目打包，部署在 Tomcat 的webapps/ROOT目录下，无需额外操作；
静态资源（CSS/JS/ 图片）放置在src/main/resources/static目录，打包后自动发布到/static路径。

7.2.4 数据库初始化

执行 DDL 脚本创建表结构：
sql

```
source /path/to/fashion_mall_ddl.sql
```
导入初始数据（分类、品牌、测试商品）：
sql

```
source /path/to/fashion_mall_dml.sql
```

8 结论与展望

8.1 系统优势

技术整合：结合 SpringBoot 的快速开发能力与 JSP 的视图渲染优势，降低开发门槛，提升迭代效率；
用户体验：响应式设计适配多终端，商品浏览流程简洁，结算环节清晰直观；
业务支持：完整覆盖潮服销售全流程，支持个性化促销策略，满足运营需求。

8.2 未来优化方向

性能优化：引入 Redis 缓存热门商品与用户会话，使用 MyBatis 分页查询减少内存占用；
功能扩展：
- 集成推荐算法，根据用户浏览和购买历史推荐商品；
- 开发移动端 APP，通过 RESTful API 与现有后端对接；
- 增加直播带货模块，实时展示商品穿搭效果；
数据驱动：完善用户行为分析，为运营决策提供数据支持，优化商品推荐策略。
