工业视觉使用三色光进行字符识别检测

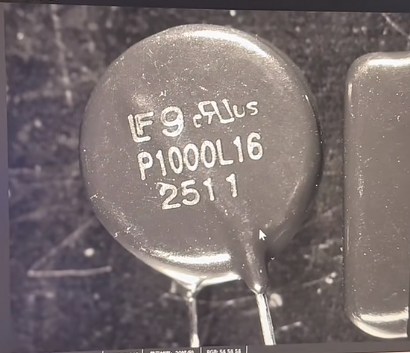

在工业视觉检测中，为什么需要三色光来进行产品字符检测？如下图所示：

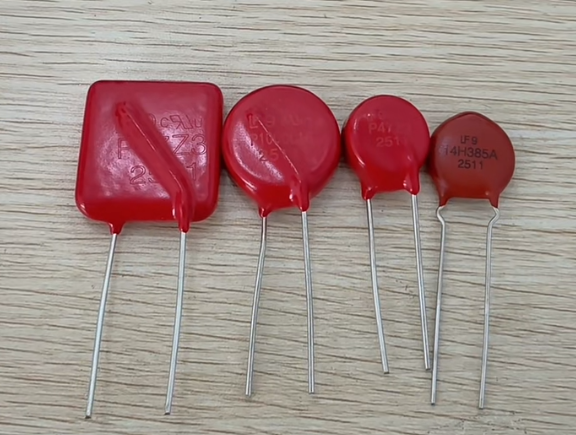

上面的产品电容，上面有黑色字体和白色字体，同时产品的表面由于凹凸不平，容易出现反光，这对于传统的字符识别来说存在一定的难度。

客户的需求是将这四种产品能够全部兼顾识别。

这个项目：

第一个难点在于产品的表面的反光会影响我们的成像效果。

第二个难度在于产品的表面的字符有黑有白，我们需要找到一种方法去把两种不同颜色的字符兼容。

​视觉打光方案

对于这种类型的打光我们可以采用三色偏振条形光源，

如下图所示：

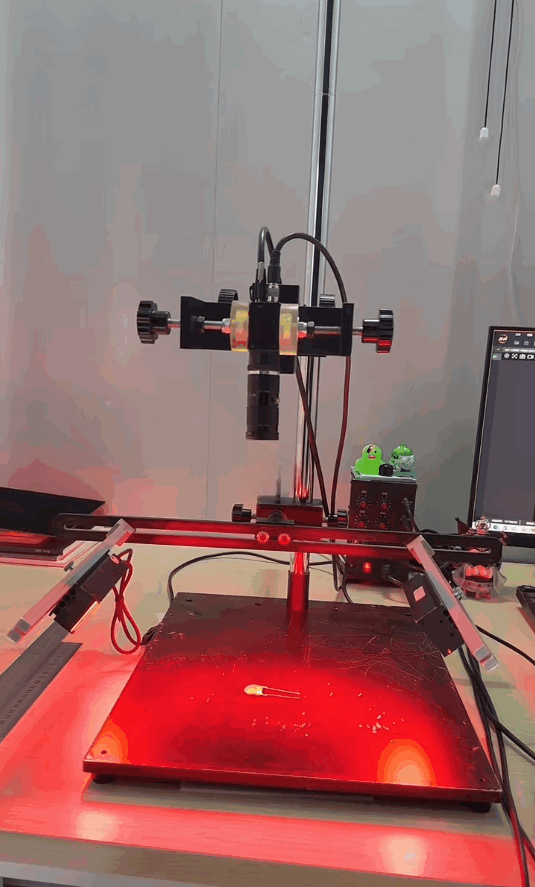

上面是对于产品黑色字体的打光测试现场，我们实现了两根红色的条光，利用三原色同色打白的原理将产品的背景打白，也就是说我们使用红色光源打在红色产品上，使得红色产品在相机中呈现白色的状态。

这样可以凸显黑色字体的特征，再搭配光源的偏振片和镜头的偏振镜，将产品表面的反光消除，从而达到一个比较好的效果。

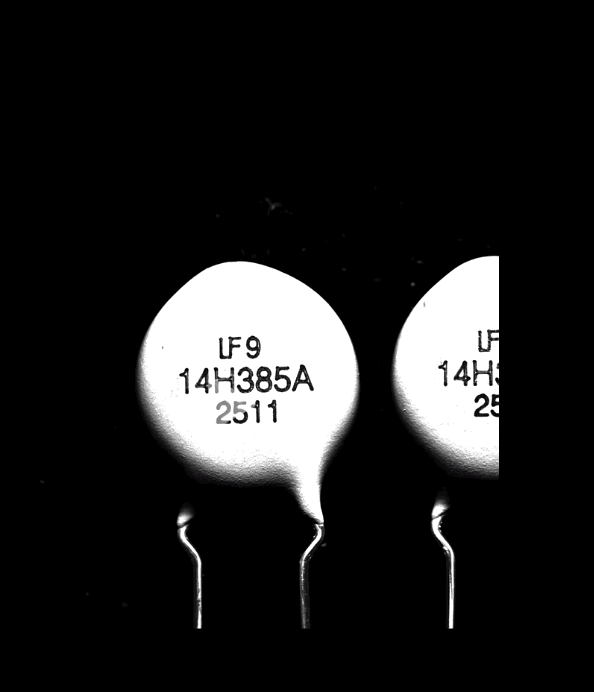

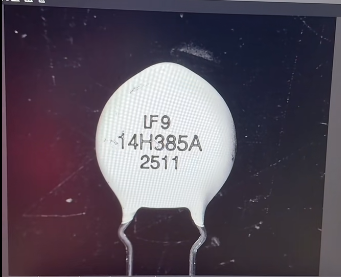

图像效果如下所示：

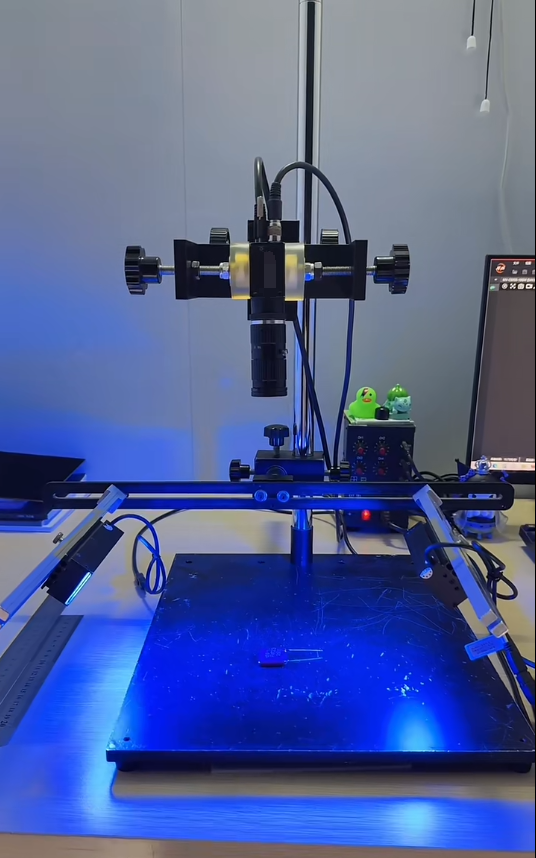

上面是对于产白色字体的打光测试现场，整体的架设和前面完全相同，我们将光源由红色光源切换为蓝色光源，再放入白色字体的产品，利用三原色异色打黑的原理将产品的背景打黑，也就是说我们使用蓝色光源打在红色产品上，使得红色产品在相机中呈现黑色的状态。

这样我们可以使得白色的字体可以在黑色的产品上清晰的显示出来。

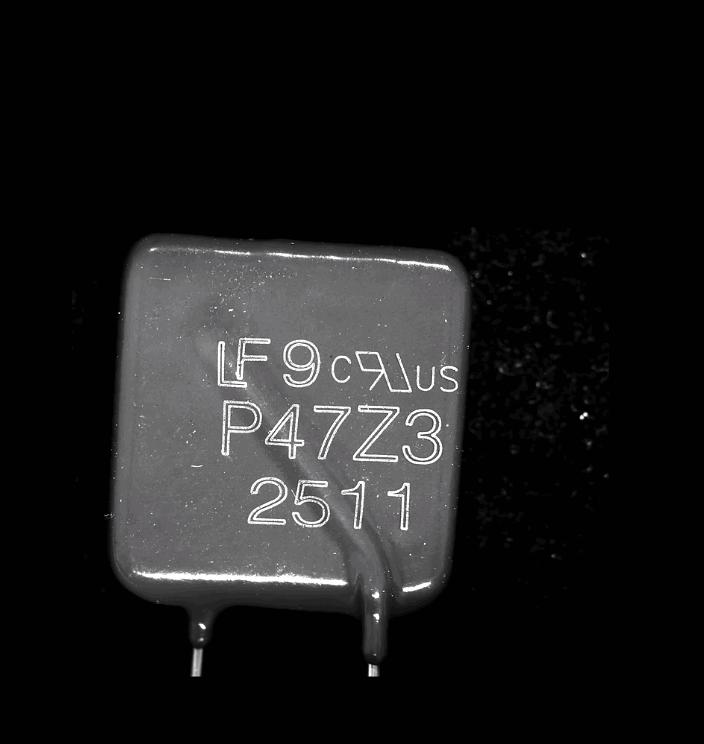

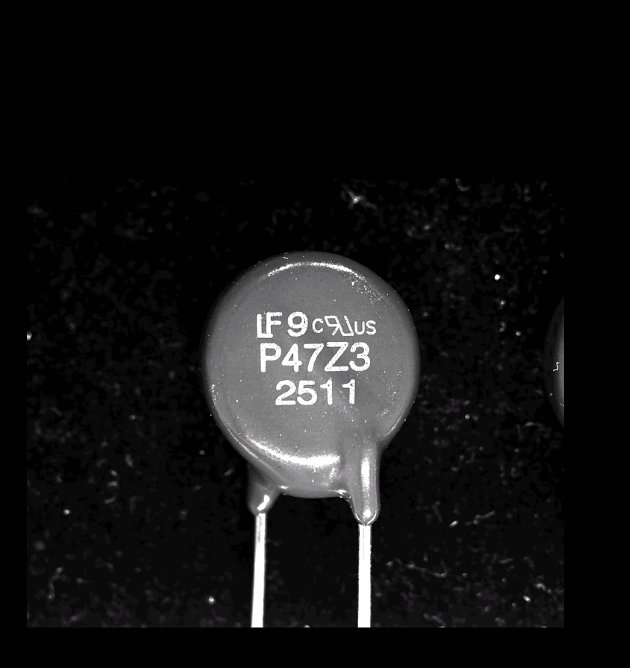

图像效果如下所示：

​视觉打光方案效果图

通过上面的效果图，我们可以发现基本已经消除了反光和不同颜色字体的清晰呈现，可以使得产品上的字符能够清晰稳定地显示出来。

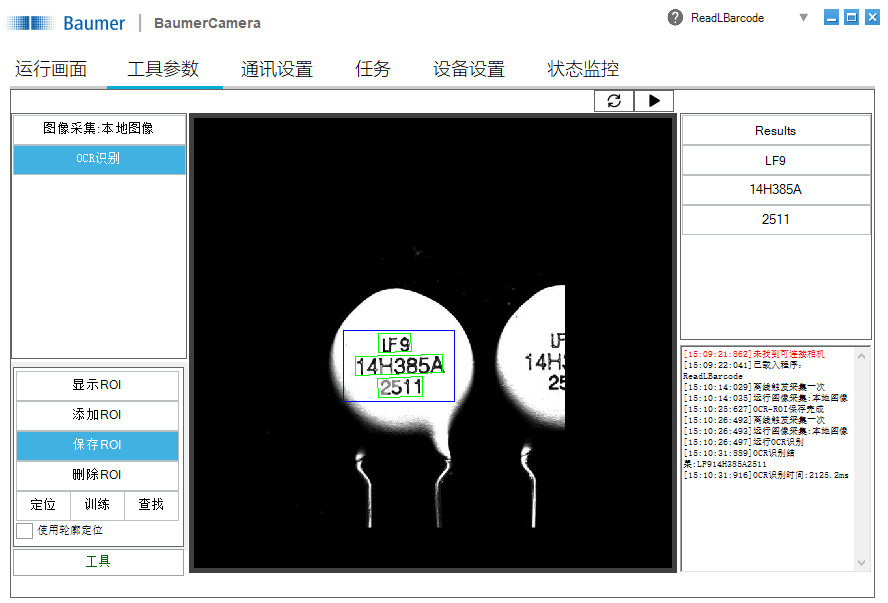

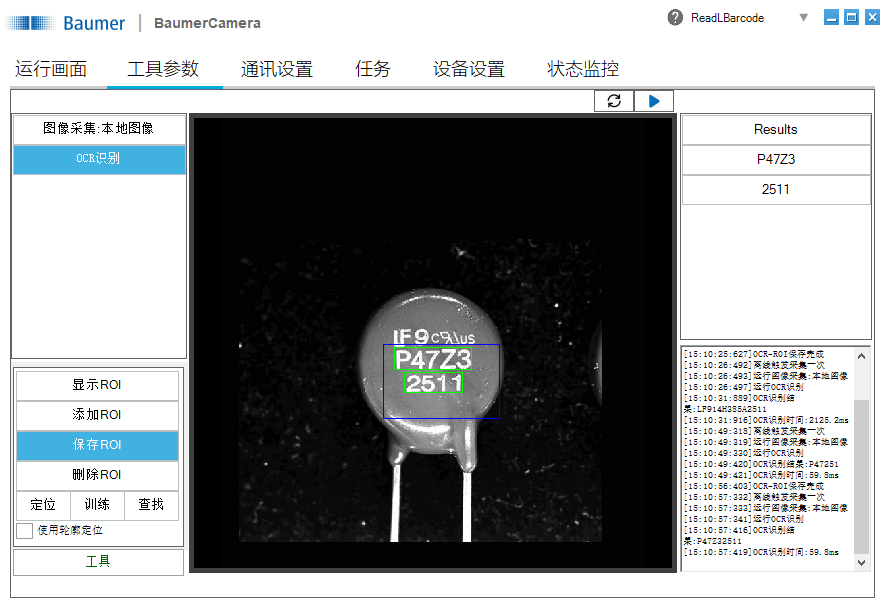

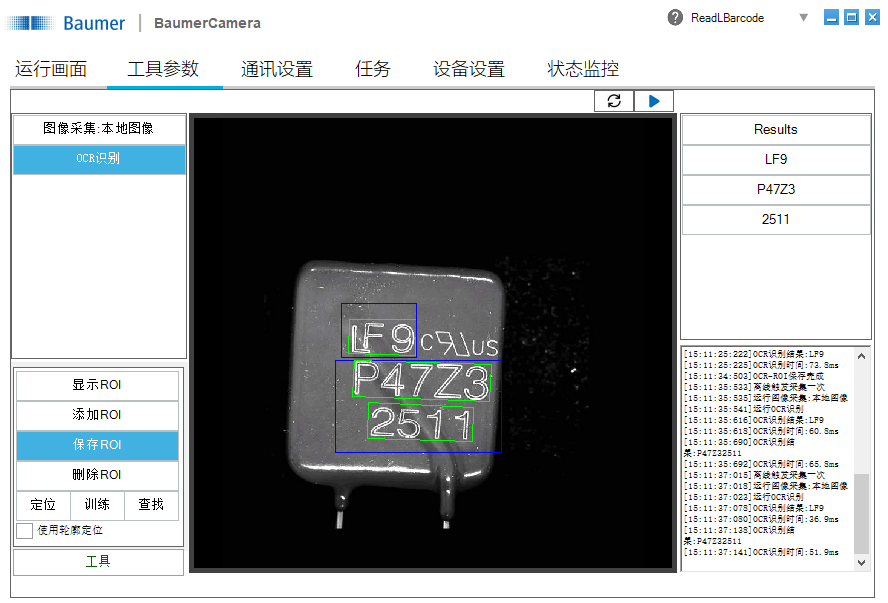

​视觉软件OCR识别测试

有色物体上不同颜色字符识别的核心难点分析

颜色干扰与混叠
背景色与字符色相近时（如红色背景上的橙色字符），光谱重叠导致边缘模糊，分割困难。
物体表面材质（如金属、透明塑料）产生镜面反射或漫反射，导致颜色失真（如高光区域颜色偏移）。

光照不均匀性
环境光（如自然光、人工光）的强度、色温变化会改变字符颜色的 RGB/HSV 值，影响阈值分割效果。
阴影或遮挡导致局部区域亮度异常，字符颜色与背景对比度降低。

字符颜色多样性与低对比度
同一物体上可能存在多种颜色字符（如红黄蓝混合字符），传统单一阈值分割无法兼顾。
低对比度场景（如深灰背景上的浅灰字符）中，颜色通道差异小，特征提取困难。

复杂背景与噪声干扰
背景纹理（如花纹、图案）与字符颜色相似，导致误检或漏检。
图像传感器噪声（如椒盐噪声、高斯噪声）进一步模糊字符边缘。

有色物体上不同颜色字符识别的解决思路与技术方向

1. 多光谱成像与颜色空间转换
技术方向：
采用多光谱相机（如 RGB + 近红外）获取更丰富的光谱信息，利用不同颜色在特定波段的反射差异增强对比度。
将图像从 RGB 颜色空间转换至HSV/HSL/CIELAB等亮度与色度分离的空间，独立处理色调（H）、饱和度（S）和亮度（V/L），减少光照对颜色的影响。
应用案例：
在 HSV 空间中，通过阈值分割提取特定色调范围的字符（如提取红色字符时，固定 H 值范围，放宽 S 和 V 阈值）。

2. 自适应光照补偿与图像增强
技术方向：
直方图均衡化：增强图像全局对比度，适用于光照不足或过曝场景。
同态滤波：分离图像的照度分量和反射分量，对照度分量进行归一化，消除光照不均影响。
生成对抗网络（GAN）：训练光照补偿模型，自动校正不同光照条件下的颜色偏差。
应用案例：
对低光照图像进行直方图均衡化后，字符与背景的颜色差异显著提升，便于后续分割。

3. 基于深度学习的端到端检测
技术方向：
卷积神经网络（CNN）：设计针对颜色特征的轻量化网络（如 YOLOv5/YOLOv8 变体），在特征提取层增加颜色通道注意力机制（如 CBAM），强化对特定颜色字符的敏感度。
实例分割模型（如 Mask R-CNN）：同时检测字符位置并分割颜色区域，适用于多色字符场景。
迁移学习：在公开数据集（如 ICDAR、CTW1500）基础上，微调模型以适应特定颜色分布的数据集。
关键优化：
数据增强：对训练图像进行颜色抖动（Color Jittering）、亮度 / 对比度调整，提升模型泛化能力。
损失函数设计：引入颜色分类损失（如交叉熵损失）与检测框回归损失联合优化，确保颜色识别与定位精度。

4. 传统算法与深度学习融合
技术方向：
颜色聚类预处理：使用 K-means 等算法对图像像素进行颜色聚类，将相似颜色合并，简化背景复杂度。
边缘检测与形态学操作：通过 Canny 边缘检测定位字符轮廓，结合膨胀 / 腐蚀操作修复断裂边缘，再输入深度学习模型进行特征匹配。
启发式规则过滤：根据先验知识（如字符宽高比、颜色分布范围）过滤非字符区域，减少误检。

应用场景：
对工业流水线上的彩色标签字符检测，先用传统算法快速分割颜色区域，再用轻量级 CNN 分类字符内容。

5. 硬件与光学系统优化
技术方向：
结构光照明：通过投射特定波长的结构光（如蓝光、红光），减少环境光干扰，增强字符与背景的光谱差异。
偏振成像：利用偏振片过滤镜面反射光，降低高光区域对颜色识别的影响（如金属表面字符检测）。
多光源多角度照明：采用环形光源、背光照明等组合，减少阴影并均匀照亮字符表面。
优势：
硬件级优化可从源头提升图像质量，降低后续算法处理难度，尤其适用于工业自动化等高实时性场景。

典型应用场景与技术选型

场景	核心难点	推荐技术组合
彩色包装字符检测	多色字符混叠、反光材质	多光谱成像 + Mask R-CNN + 偏振滤波
交通标志识别	光照变化、低对比度字符	HSV颜色分割 + 自适应直方图均衡化 + YOLOv8
医疗样本标签读取	微小字符、背景纹理复杂	结构光照明 + 超分辨率重建 + CNN分类
文物古籍文字提取	褪色字符、纸张颜色不均	近红外成像 + 同态滤波 + 注意力机制网络

未来发展趋势

1. 跨模态融合：结合光谱数据与图像数据，利用Transformer架构实现多模态特征交互，提升颜色鲁棒性。
2. 无监督/弱监督学习：针对标注成本高的彩色字符数据，开发自监督模型（如对比学习）自动挖掘颜色特征。
3. 轻量化与边缘计算：优化深度学习模型结构（如MobileNet、GhostNet），实现在嵌入式设备（如工业相机、手机）上的实时检测。

通过上述技术的协同应用，可有效解决有色物体上不同颜色字符的检测难题，提升复杂场景下的识别准确率与鲁棒性。
