嘉立创EDA成图:原理图绘制以及PCB封装导出为.efoo文件
原理图绘制:

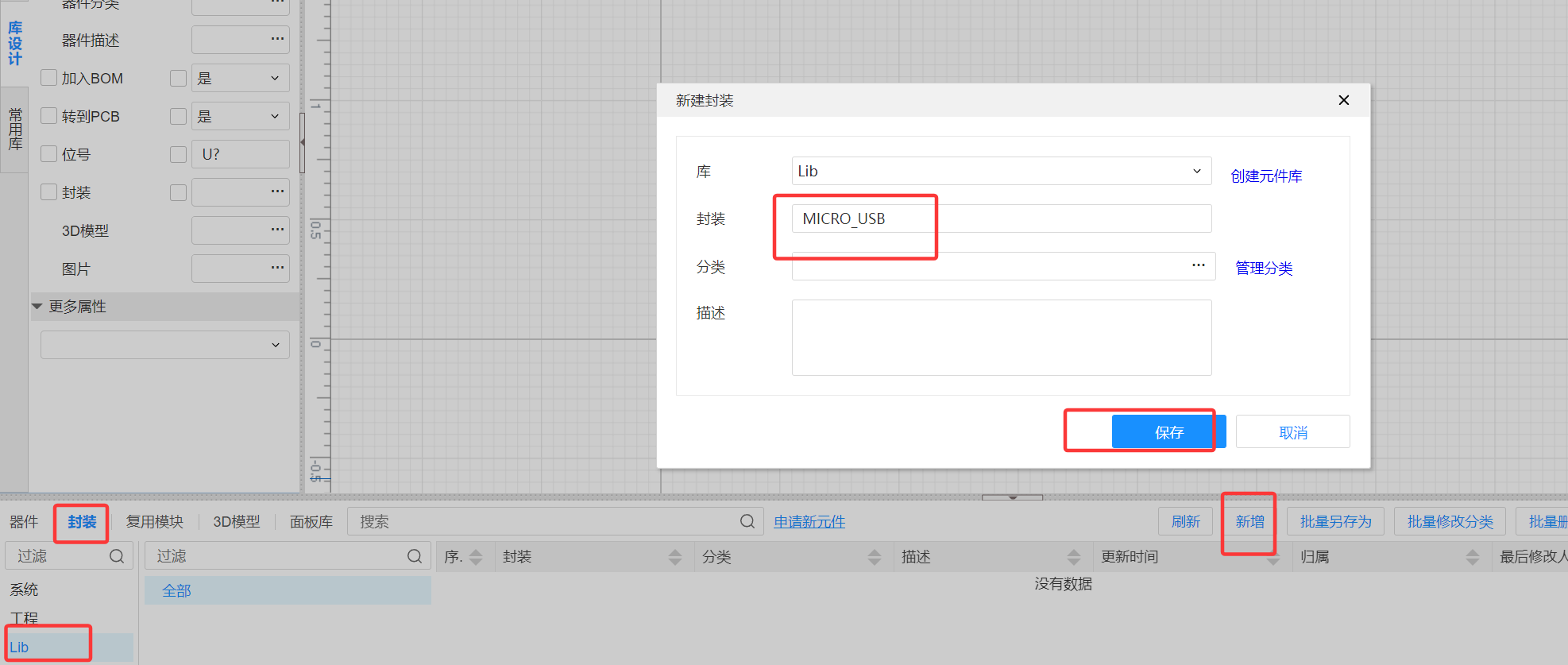

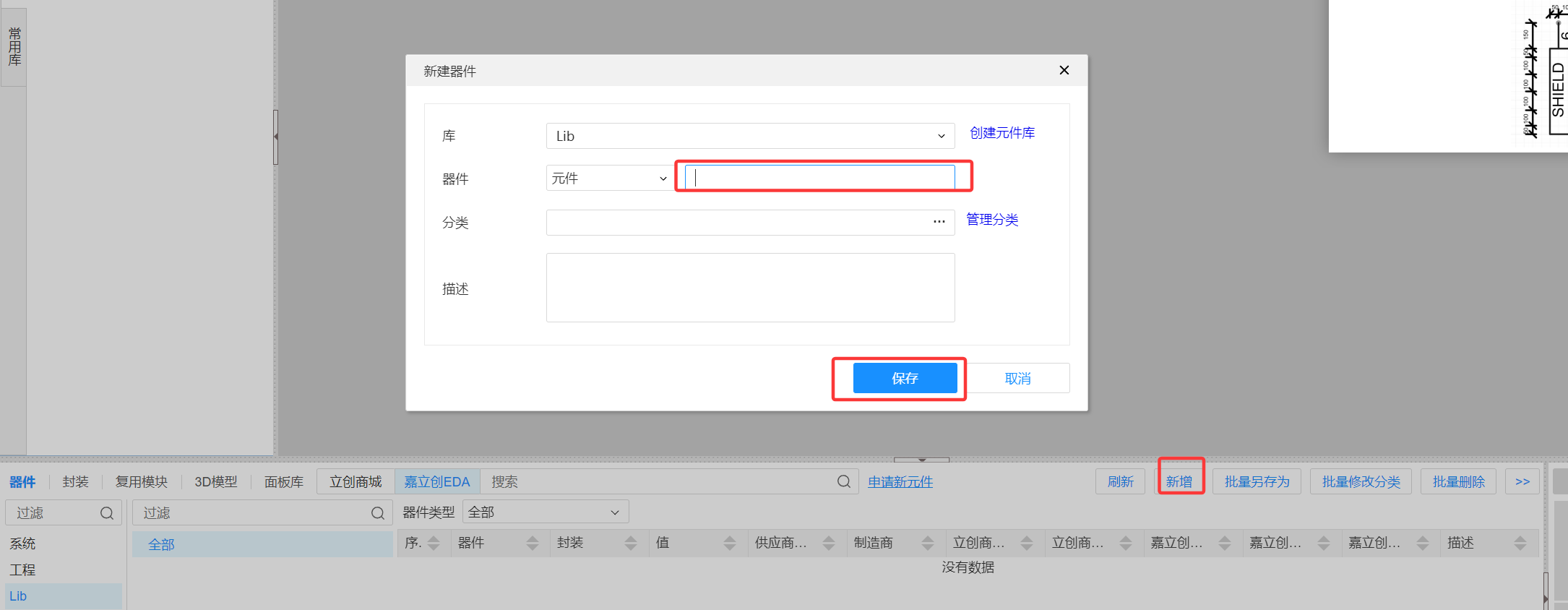

点击新增有如上的弹窗,输入器件名字就好,如果没有这个输入的重启一下嘉立创EDA就好了

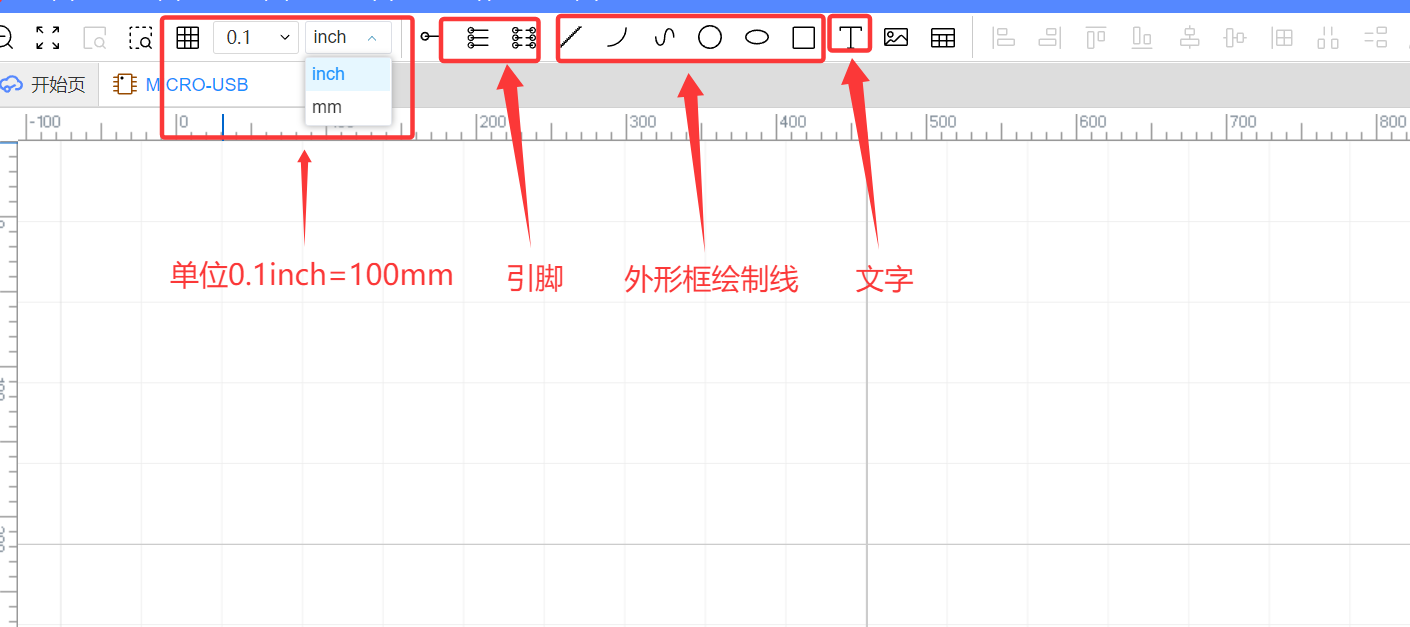

图片上的单位标错了,应该是0.1inch = 100 mil

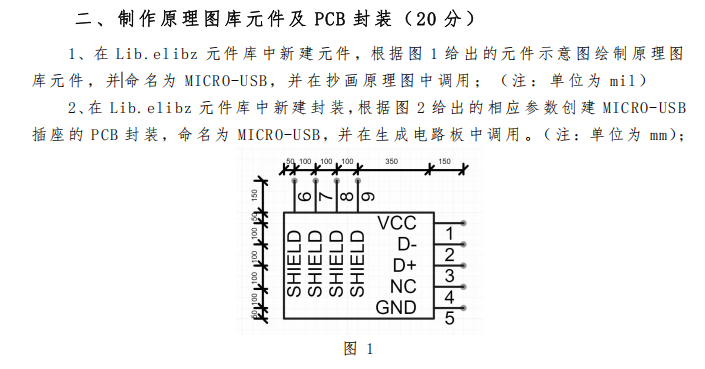

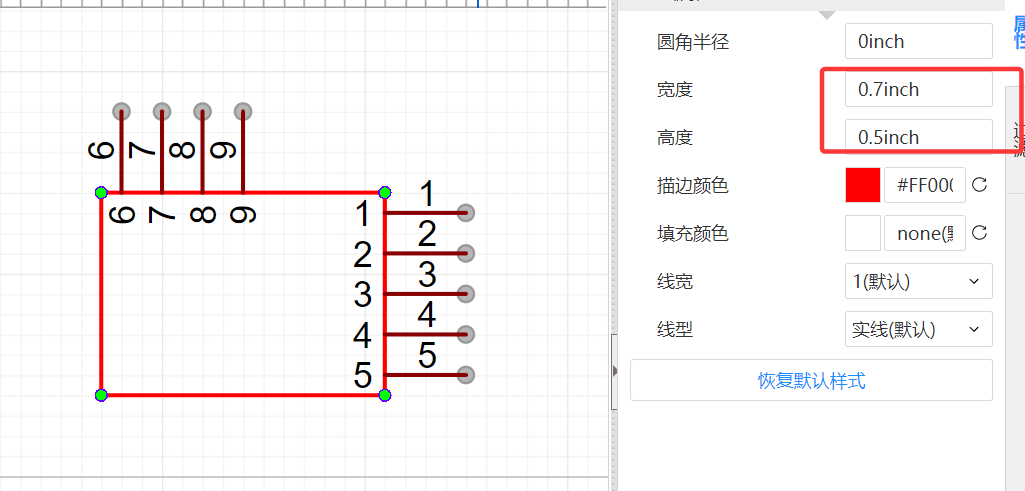

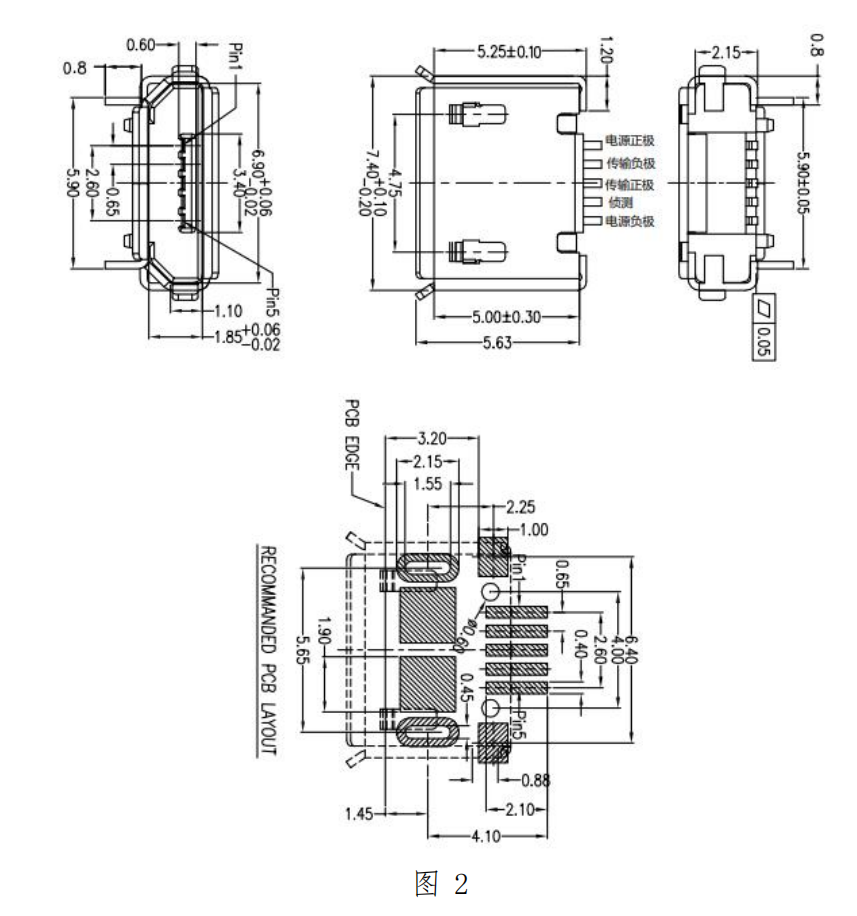

接下来就是按照原理图给出的绘制

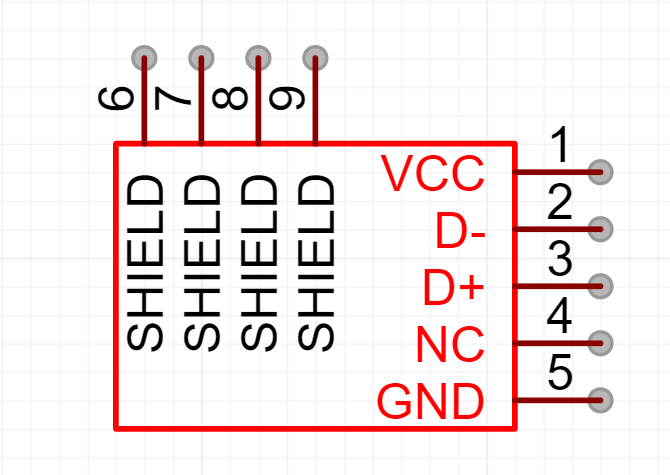

引脚有圆圈的放在外面 ,这个可以查看尺寸

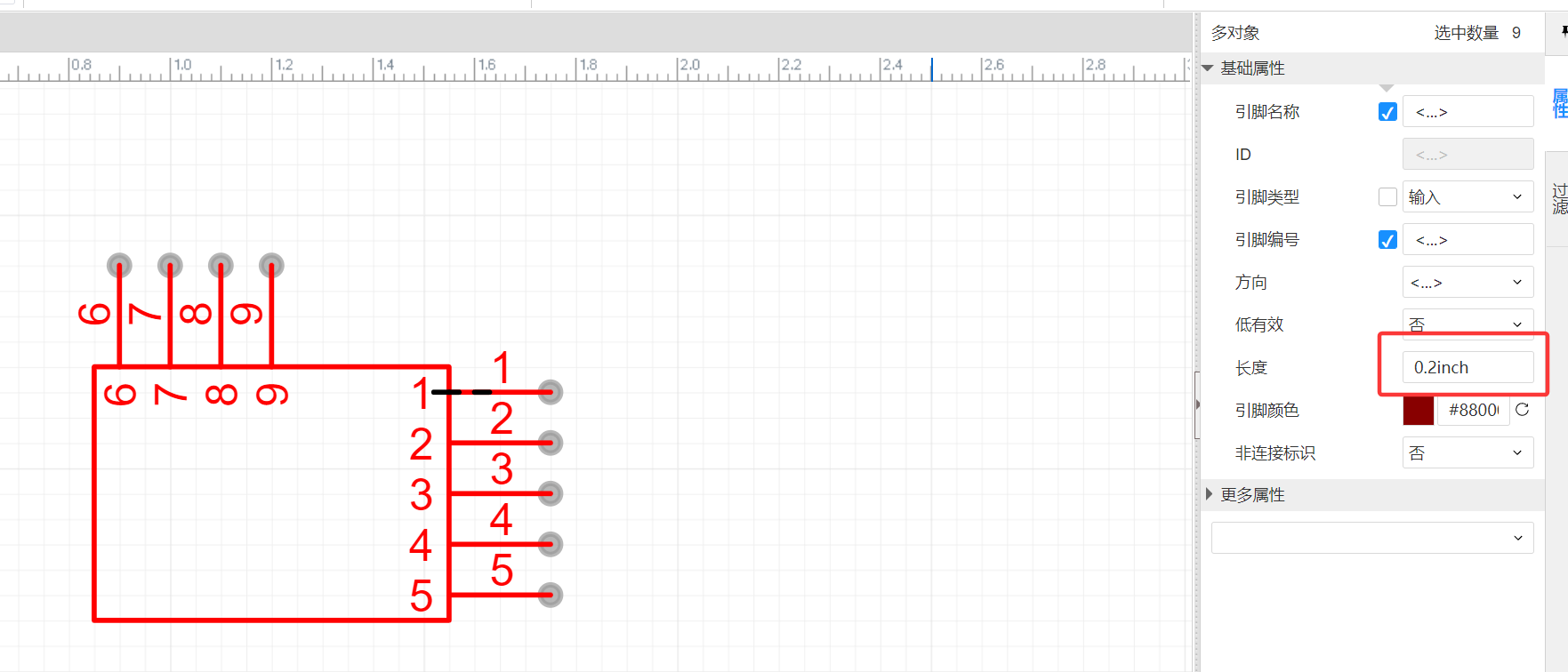

修改引脚长度为0.15inch
选中文字按上下左右键可以移动位置
PCB封装绘制:

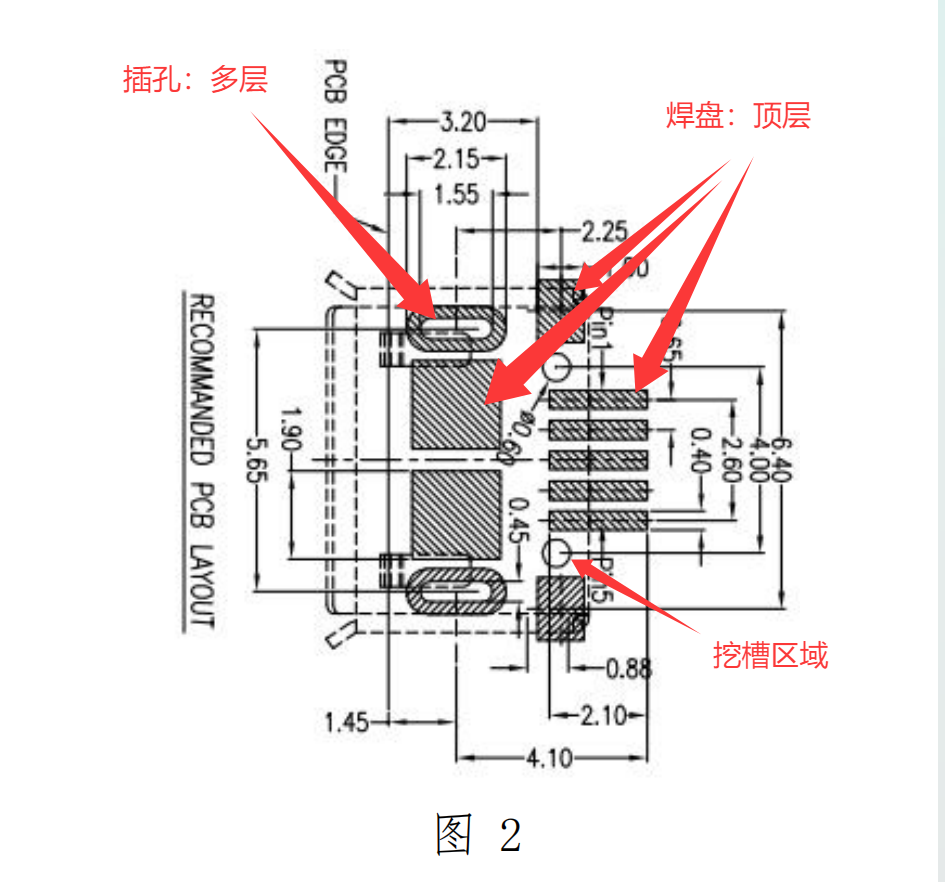

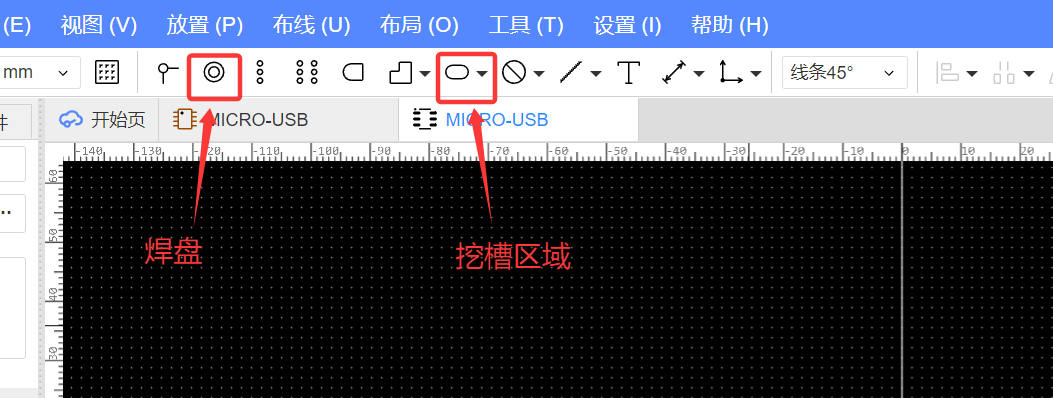

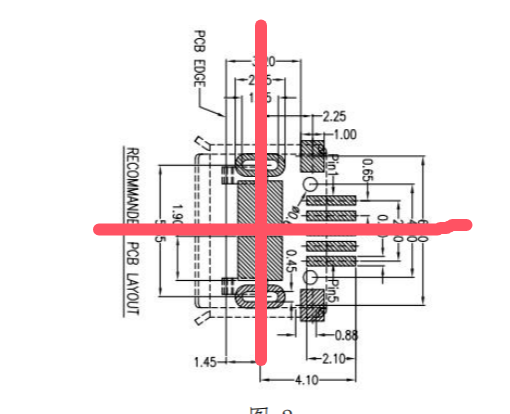

首先建立一个坐标轴,确定焊盘位置,在画其他

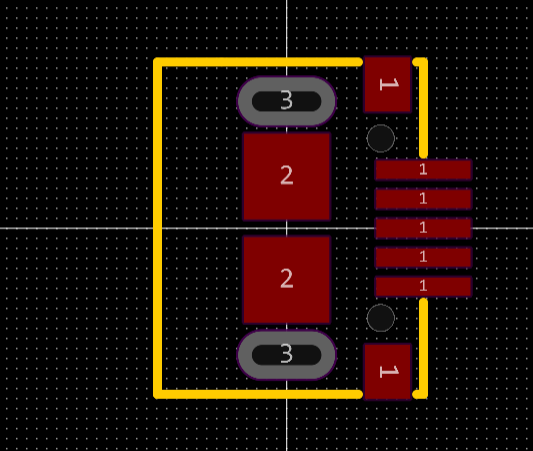

画完之后修改编号即可

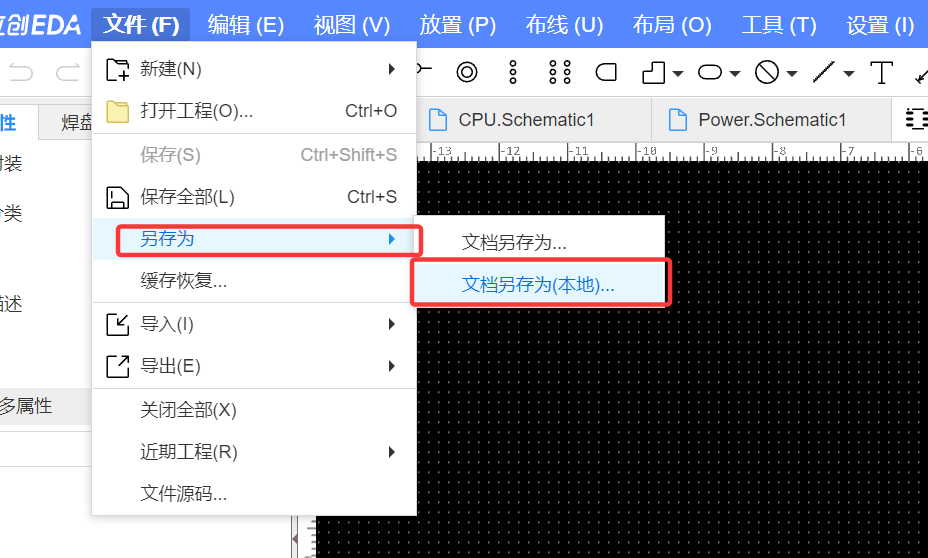

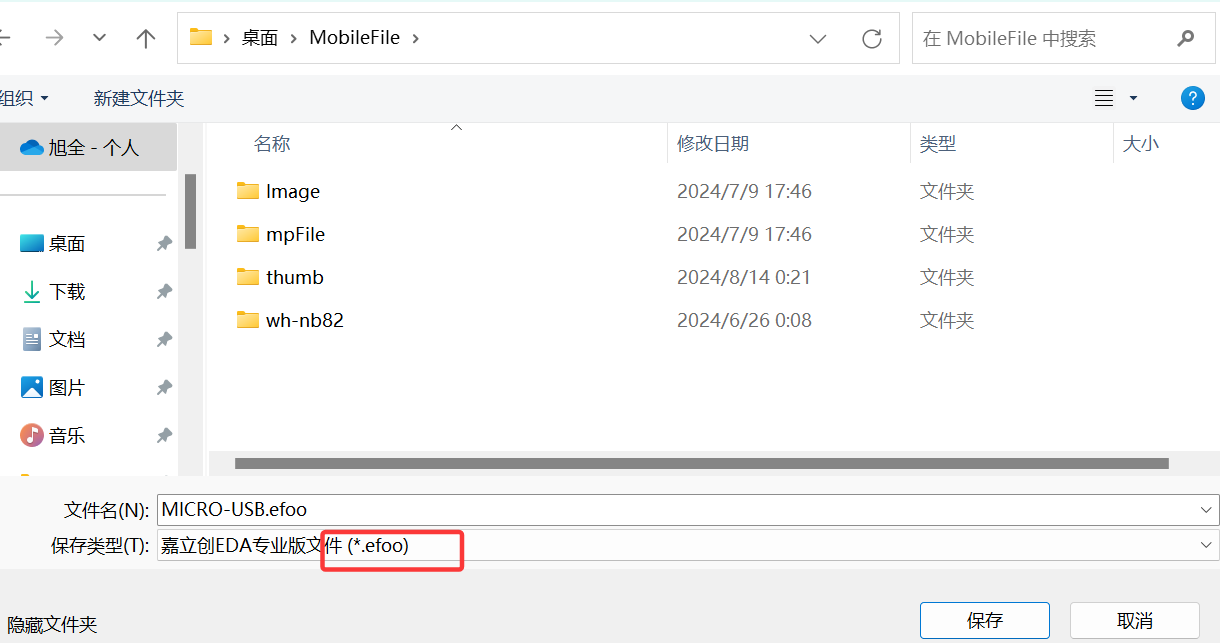

封装.efoo 导出方法
