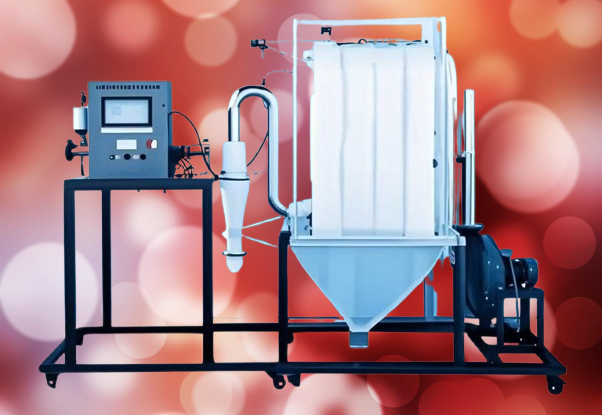

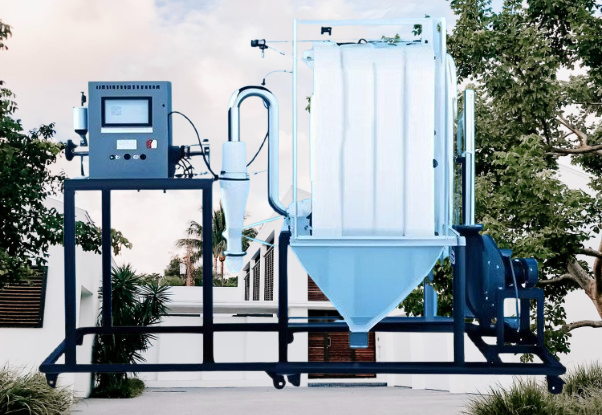

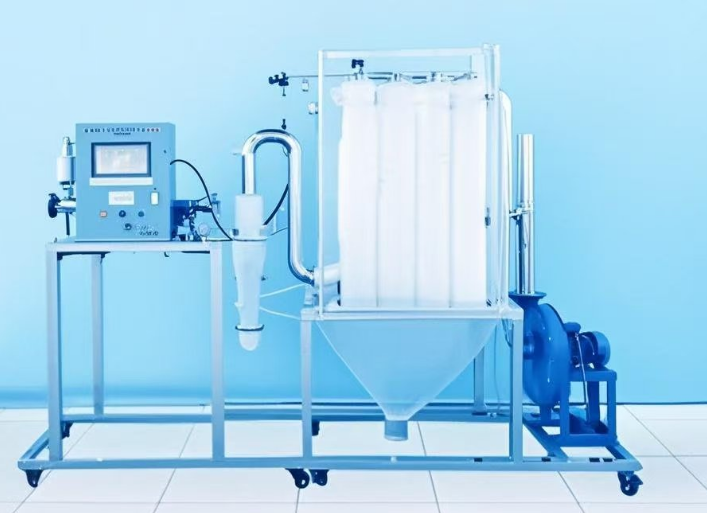

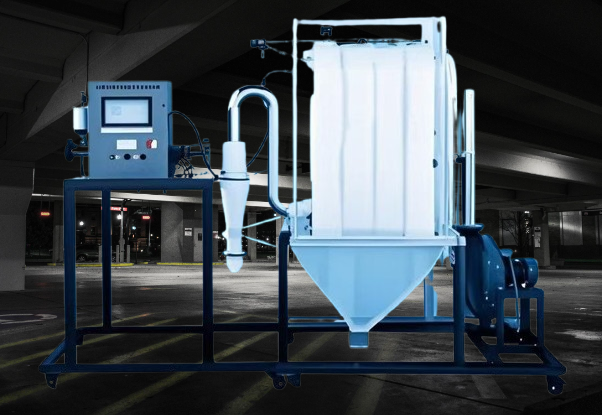

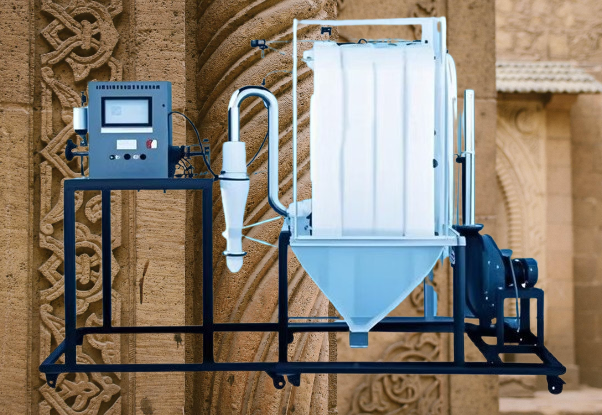

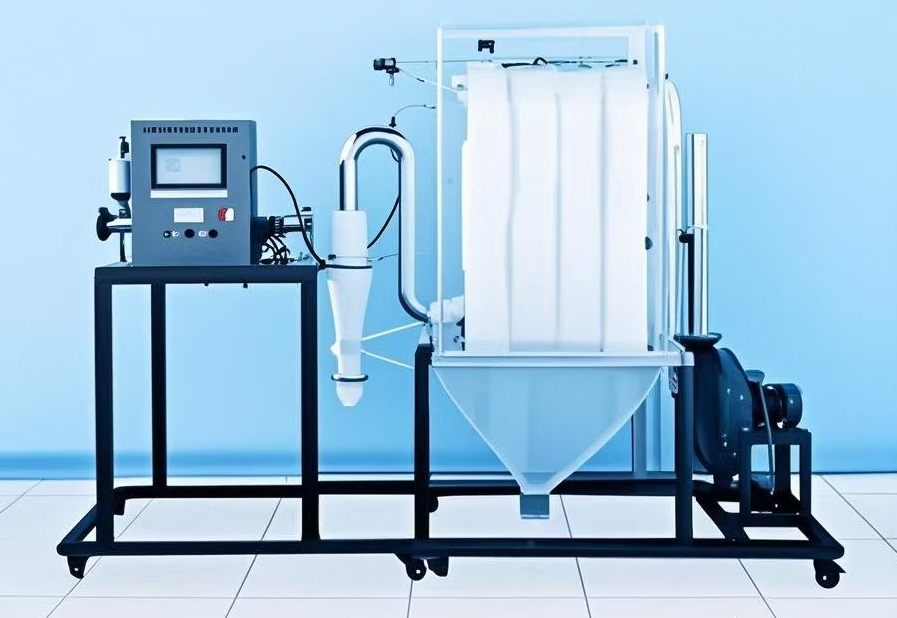

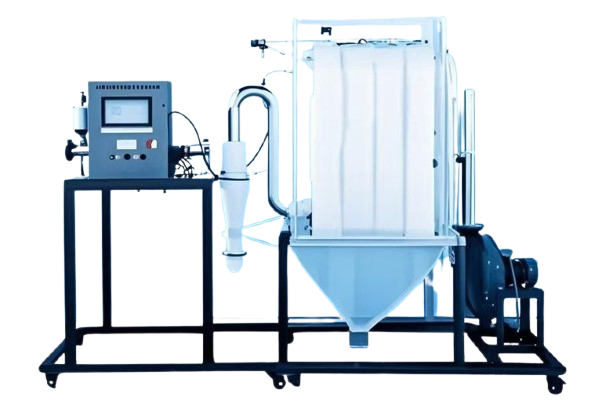

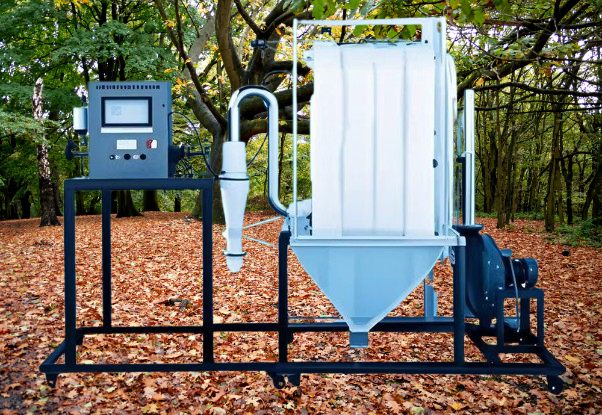

JGQ626Ⅲ数据采集旋风除尘与袋式除尘组合实验装置

JGQ626Ⅲ数据采集旋风除尘与袋式除尘组合实验装置
一.实验目的
1.学习旋风除尘器除尘原理，掌握烟尘性质、结构尺寸变化、运行状况对除尘器性能的影响。
2.掌握旋风除尘器入口流速、出口流速、压力损失和阻力系数的测定方法。
3.掌握旋风除尘器的分割粒径、分级效率和总效率的估算和测定方法。
4.掌握机械振打袋式除尘器滤尘机理、粉尘层和表面过滤机理、清灰机理的知识点与计算。
5.理解和认识过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系，根据粉尘及含尘气体的性质正确选择过滤风速。
6.掌握袋式除尘器的除尘效率和压力损失测定方法与计算。
7.了解机械振打进行清灰的方式和原理，合理设定振打周期、时间与频率。
8.掌握旋风、袋式除尘器在工程应用中的适用范围、设计依据、设计方法、公式计算。
二.技术指标
1.整套装置动力为负压式，设计气体流速：实验管道10.7_{18.5m/s，旋风入口14}24 m/s，过滤速度0.53~0.92 m/min，三者设计范围内气流速度成正比，速度可调。
2.装置允许含尘质量浓度<1mg/m3；配置六种粉尘。
3.旋风除尘器设计参数：
① 高径比4：1。
② 理想气流速度18~23 m/s。
③ 旋风除尘器的压力损失≤350Pa。
④ 旋风除尘器的总除尘效率≥75%。
⑤ 按照工程设计要求设计筒体、锥体、进气管、排气管、排尘口、旋流阻断器和卸灰室等部件尺寸，装置运行满足以上设计参数要求。
4.机械振打袋式除尘器的设计参数：
① 过滤方向为内滤式，离线清灰。
② 设计过滤风速0.53~0.92m/min，设计范围内速度可调；除尘效率＞99%。
③ 过滤风速0.6时，布袋除尘器的压力损失800～1200Pa。
④ 滤袋过滤面积＞5m^2；滤袋的阻力系数ξ_f 1.0×10^7（m-1）；灰斗壁斜度55°。
⑤ 振打时间1～2min、振打冲程30～50mm、振打频率20～30次/min。
⑥ 装置能实现全自动运行，根据布袋二次粉尘层情况自动清灰。
⑦ 按照工程设计要求设计过滤室、滤袋、隔风板、花板、振打机构、灰斗等部件参数及尺寸，装置运行满足以上设计参数要求，提供各部分的设计尺寸与计算过程、装置实验压力损失与过滤风速的关系图，验证是否符合。
5.工作电源：电压AC380V±10%、50Hz，三相五线制，功率≤1150w；安全保护：具有接地保护、漏电保护、过流保护。
6.线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸3030mm。
7.实验通风管路、弯头、卡盘、宝塔头：材质均为304不锈钢。
8.台面采用304不锈钢板，不锈钢框架实验台（3838mm不锈钢方管、脚轮均为万向带禁锢）。
9.装置外形尺寸：26306291920mm。
三.主要配置及参数
1.管道式粉尘浓度检测仪3套：插入式测量，测量范围0_{10mg/m³，可测0.1}200μm粒径粉尘；就地数字显示，485远传信号，陶瓷检测探头、耐高温、抗腐蚀、防粘附，DC24V供电，整体尺寸130mm150mm250mm。
2.在线风压、风量、风速检测系统1套：测量精度±1%，①L型皮托管1套：304不锈钢材质，系数0.999_{0.998；②压力传感器3套：远传显示，输出4}20MA。
3.在线温度、湿度检测系统1套：测量实验管道内温湿度，远传显示、温度量程0_{125℃、湿度量程0}100RH%、输出4~20MA。

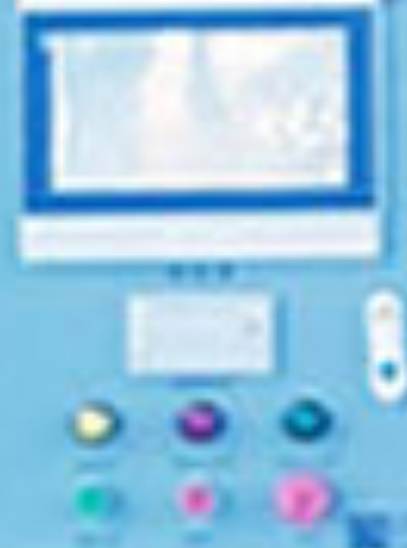

4.PLC，10英寸彩色触摸式液晶显示屏，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。
5.实时记录实时数据和曲线，历史数据和曲线查询、数据处理软件1套，装置全自动运行。

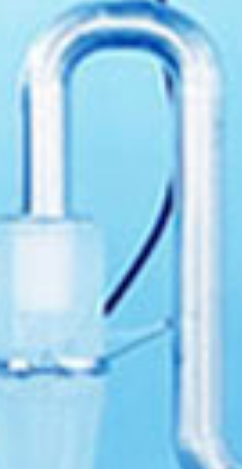

6.旋风除尘器1套：透明有机玻璃材质。

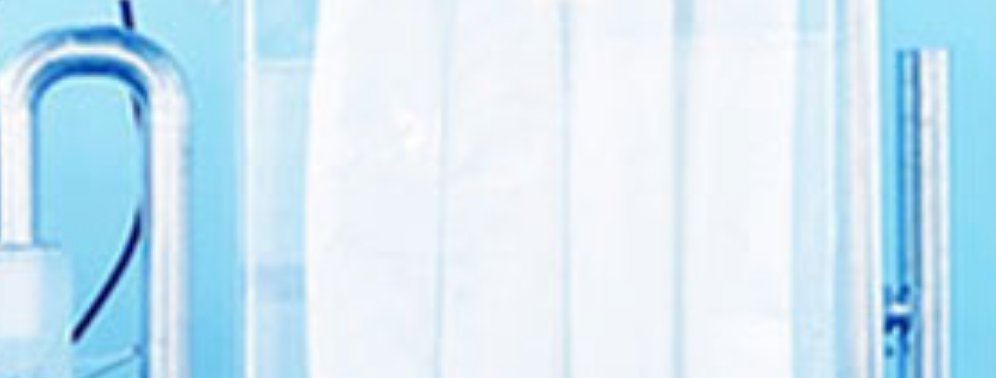

7.袋式除尘器1套：材质透明有机玻璃、壁厚10mm，包括过滤室、滤袋、隔风板、花板、横向振打机构、灰斗等。
8.滤袋：材质化纤缎纹或斜纹织物，厚0.3~0.7mm，数量12个。
9.横向振打装置1套。

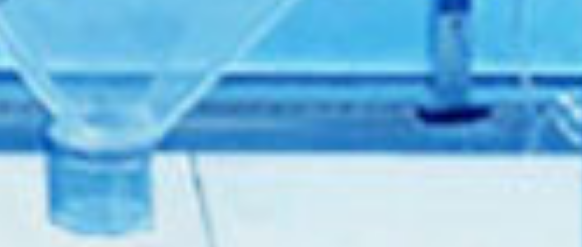

10.卸除灰尘装置2套：材质透明有机玻璃管、φ10080mm、卡盘连接，方便装卸。
11.粉尘分布器1套，含电机1台：304不锈钢、壁厚1.5mm、φ102110mm。
12.气尘混合装置1套：PP材质混合芯叶管道静态混合器。
13.浓度检测口3个、风压检测口4个、透明测压软管1批。

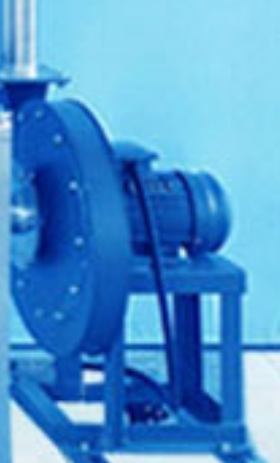

14.离心通风机1台：电压380V、功率0.75KW、频率50Hz、流量402-545m3/h、全压2223-2262Pa、转速2830r/min。
15.变频器1套：电压380V，功率750W，控制风机转矩调节风量大小。
16.六种粉尘各0.5Kg。
17.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；正泰电器：接触器、带灯自锁按钮开关、急停按钮开关、漏电保护空气开关等组成。
18.提供实验指导书作为验收标准，须详细说明实验目的、工程应用中的适用范围、设计依据、设计方法、公式计算等；提供6组工况测试数据（每组工况含22个数据）。
