STM32窗口看门狗(WWDG)深度解析：精准守护嵌入式系统的实时性
引言：嵌入式系统的守护者
在嵌入式系统开发中，程序的异常运行可能导致严重后果。STM32提供了两种看门狗机制：独立看门狗(IWDG)和窗口看门狗(WWDG)。本文将重点解析窗口看门狗(WWDG)的设计原理、应用场景和最佳实践，它是确保系统时序精确性的关键组件。
一、窗口看门狗的本质
1.1 核心定位
- •
精准时序监控：解决任务执行时效性问题
- •
窗口机制：防止过早或过晚操作关键资源
- •
软错误防护：检测逻辑错误而非硬件故障
1.2 硬件结构剖析
- •
7位递减计数器：最大值0x7F(127)，下限0x40(64)
- •
三重保护机制：
- 1.
超时复位（计数器≤0x3F）
- 2.
窗口违规复位（喂狗过早）
- 3.
中断预警（计数器=0x40）
- 1.
二、WWDG工作原理深度解析
2.1 时间窗口精密控制
无效区域 | 有效区域 | 危险区域(喂狗导致复位) | (安全喂狗区) | (即将复位) 0x7F ----------- 0x5F ----------- 0x40 ----------- 0x3F窗口上限(W) 安全操作区 复位临界点
2.2 超时时间计算公式
- •
PCLK1：APB1总线时钟频率(通常36MHz)
- •
WDGTB：预分频系数(0-3,对应分频值1/2/4/8)
- •
T[5:0]：计数器低6位值(0-63)
2.3 时间窗口计算示例
参数 | 值 | 超时时间(36MHz) |
|---|---|---|
WDGTB | 3 | 8分频 |
计数器初值 | 0x7F | 127 |
T[5:0] | 63 | 58.25ms |
窗口值(W) | 0x5F | 95 |
最早喂狗点 | - | 29.13ms |
最晚喂狗点 | - | 57.34ms |
三、WWDG开发实战
3.1 配置步骤详解
// 步骤1：初始化结构体
WWDG_HandleTypeDef hwwdg;
hwwdg.Instance = WWDG;
hwwdg.Init.Prescaler = WWDG_PRESCALER_8;
hwwdg.Init.Window = 0x5F;
hwwdg.Init.Counter = 0x7F;
hwwdg.Init.EWIMode = WWDG_EWI_ENABLE;// 步骤2：初始化WWDG
HAL_WWDG_Init(&hwwdg);// 步骤3：实现MSP初始化
void HAL_WWDG_MspInit(WWDG_HandleTypeDef* hwwdg) {__HAL_RCC_WWDG_CLK_ENABLE();HAL_NVIC_SetPriority(WWDG_IRQn, 0, 0);HAL_NVIC_EnableIRQ(WWDG_IRQn);
}// 步骤4：实现中断服务函数
void WWDG_IRQHandler(void) {HAL_WWDG_IRQHandler(&hwwdg);
}// 步骤5：实现提前唤醒回调
void HAL_WWDG_EarlyWakeupCallback(WWDG_HandleTypeDef* hwwdg) {// 必须在此喂狗！HAL_WWDG_Refresh(hwwdg);// 可添加故障处理逻辑
}3.2 喂狗策略设计

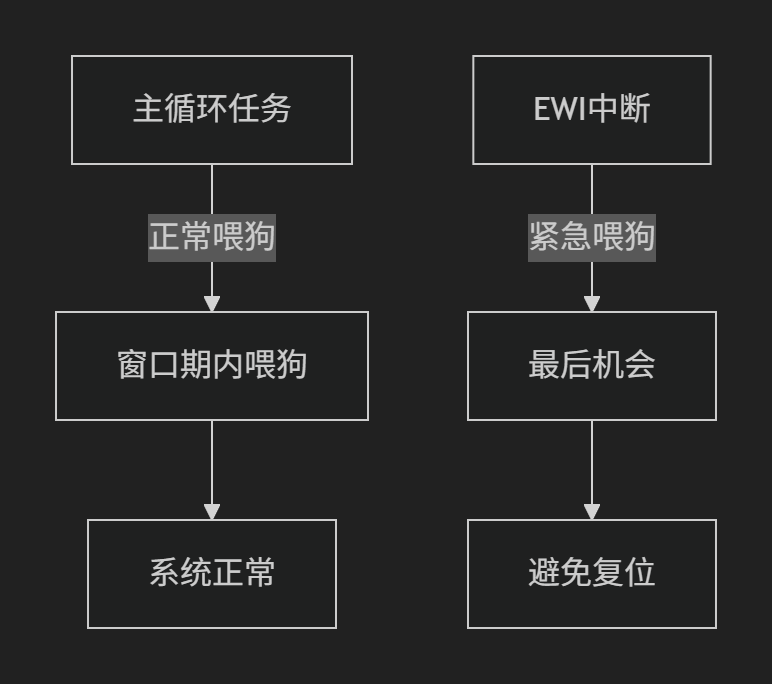

双重保护机制：
代码实现：
void critical_task(void) {// 第一阶段任务task_phase1();// 安全点喂狗if(is_in_window()) {HAL_WWDG_Refresh(&hwwdg);}// 第二阶段任务task_phase2();
}void HAL_WWDG_EarlyWakeupCallback(...) {HAL_WWDG_Refresh(hwwdg); // 保底喂狗log_error(); // 记录异常
}四、WWDG高级应用技巧
4.1 窗口时间动态调整
// 根据系统负载调整窗口
void adjust_wwdg_window(uint8_t load_level) {static const uint8_t window_table[] = {0x60, 0x58, 0x50};hwwdg.Init.Window = window_table[load_level];HAL_WWDG_Init(&hwwdg);
}4.2 系统状态诊断
void HAL_WWDG_EarlyWakeupCallback(...) {static uint8_t ewi_count = 0;HAL_WWDG_Refresh(hwwdg);if(ewi_count++ > MAX_EWI_COUNT) {emergency_reboot(); // 连续异常触发深度恢复}
}五、与IWDG的联合使用
5.1 双重看门狗架构
+---------------------+ | 应用程序任务 | +----------+----------+| +----------v----------+ | WWDG喂狗点 | <- 精确时序监控 +----------+----------+| +----------v----------+ | IWDG喂狗点 | <- 整体运行监控 +----------+----------+| +----------v----------+ | 硬件外设 | +---------------------+
5.2 配置示例
// IWDG配置（1秒超时）
IWDG_HandleTypeDef hiwdg;
hiwdg.Instance = IWDG;
hiwdg.Init.Prescaler = IWDG_PRESCALER_256;
hiwdg.Init.Reload = 4095; // 32.768s/8 ≈ 1s
HAL_IWDG_Init(&hiwdg);// WWDG配置（100ms窗口）
hwwdg.Init.Prescaler = WWDG_PRESCALER_8;
hwwdg.Init.Counter = 0x7F;
hwwdg.Init.Window = 0x70;
HAL_WWDG_Init(&hwwdg);六、常见问题及解决方案
6.1 喂狗冲突问题
现象：主循环喂狗导致EWI中断永不触发
解决方案：
// 在主循环中增加窗口判断
void main_loop() {while(1) {if(should_feed_wwdg() && is_in_window()) {HAL_WWDG_Refresh(&hwwdg);}// ... 其他任务}
}6.2 复位源识别
void check_reset_source(void) {if(__HAL_RCC_GET_FLAG(RCC_FLAG_WWDGRST)) {debug_print("WWDG复位！");__HAL_RCC_CLEAR_RESET_FLAGS();}// ... 其他复位源检查
}结语：精准守护的艺术
窗口看门狗是STM32提供给开发者的精密守护者。通过对其原理的深入理解和合理配置，可以构建出既安全又实时的嵌入式系统。建议在以下场景优先采用WWDG：
- 1.
实时控制系统（如无人机飞控）
- 2.
通信协议处理（如CAN总线调度）
- 3.
安全关键任务（如医疗设备控制）
- 4.
多任务协同系统
警示：在EWI中断中必须喂狗！这是防止复位的最后防线。
附录：计算工具
// WWDG超时时间计算器
float calc_wwdg_timeout(uint32_t pclk1, uint8_t prescaler, uint8_t counter) {uint8_t t_low6 = counter & 0x3F; // 取低6位float divider = 1 << (prescaler & 0x03); // 2^WDGTBreturn (4096.0f * divider * (t_low6 + 1)) / (pclk1 / 1000000.0f); // 返回微秒数
}
