MELF电阻的原理，特性和应用
- 技术原理与结构设计

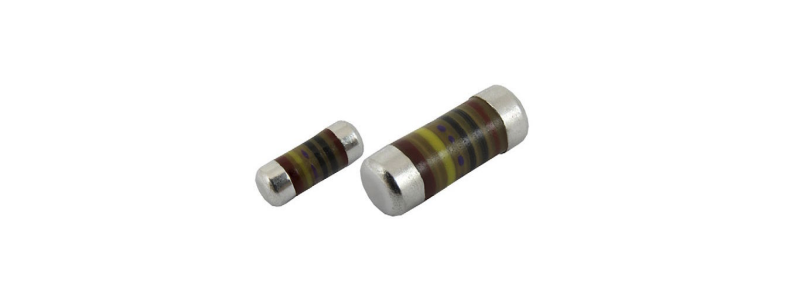

MELF电阻采用金属电极无引线（Metal Electrode Leadless Face）结构，核心由高纯度氧化铝陶瓷基体（Al₂O₃≥96%）构成，表面通过真空溅射工艺沉积镍铬（NiCr）或氮化钽（TaN）电阻膜层。其圆柱形设计通过激光刻蚀螺旋沟槽实现精确阻值调控，端帽采用镀锡铜合金焊接，接触电阻＜0.1mΩ。

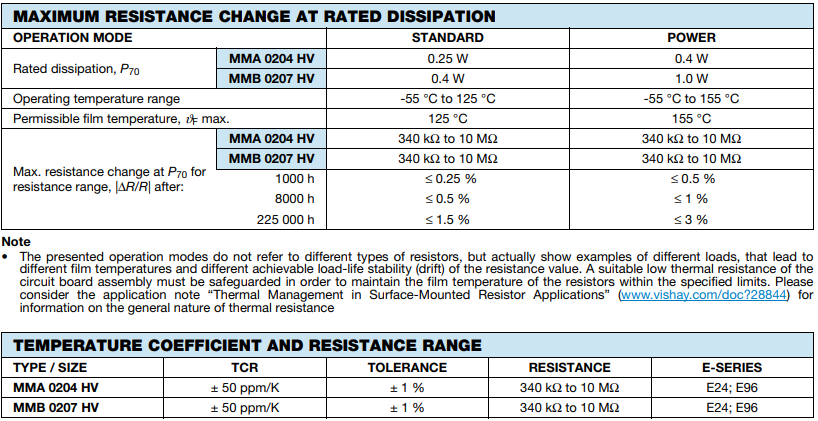

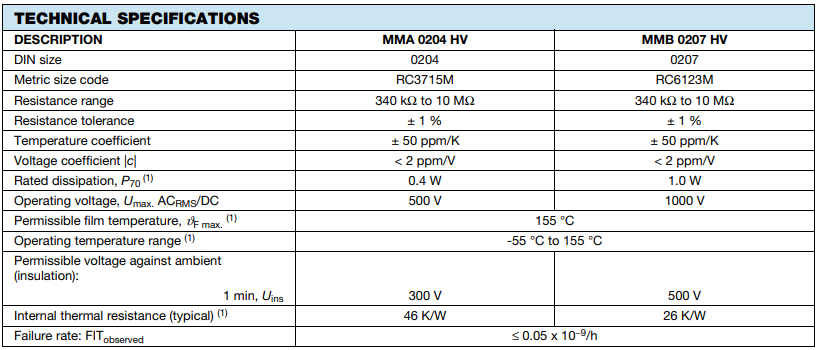

- 关键性能参数详解
电气特性：
阻值范围覆盖0.1Ω1GΩ（定制可达10GΩ），标准公差±0.1%±5%。
温度系数（TCR）分档：±5ppm/°C（超精密）、±25ppm/°C（军工级）、±100ppm/°C（工业级）。

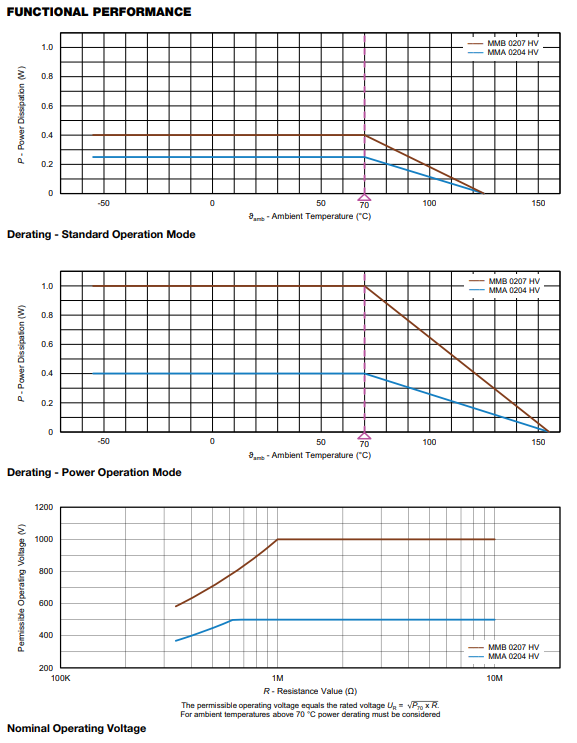

额定功率：0207L封装1W（70°C环境），降额曲线显示155°C时功率降至30%。
环境适应性：
工作温度：-55°C~+175°C（高温型可扩展至200°C）。
湿热测试：85°C/85%RH条件下1000小时阻值变化＜±1%。
3. 制造工艺流程
基体制备：氧化铝陶瓷棒切割→抛光至Ra＜0.2μm。
镀膜：磁控溅射沉积50~200nm电阻膜，厚度均匀性±3%。
激光修阻：YAG激光切割沟槽，实时闭环反馈控制精度±0.01%。
端接处理：银浆烧结端帽→电镀镍屏障层→外层镀锡防氧化。
测试分选：自动探针台完成100%阻值、耐压、TCR检测。
4. 应用场景分析

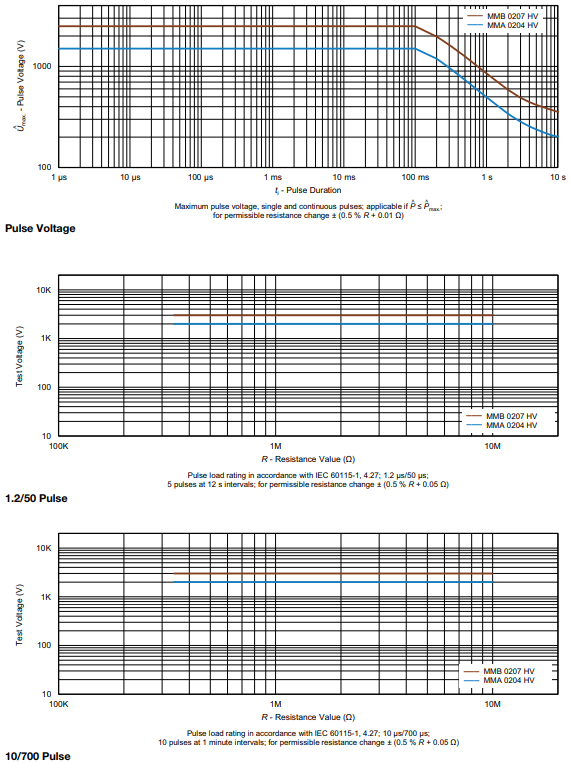

高脉冲负载场景应用
1.电机控制器吸收电路
在DC/DC转换器中，0207尺寸碳膜MELF电阻可将MOS管栅极电压振铃幅度降低60%，优于同参数贴片电阻（对比实验数据）。
某电动汽车厂商在H桥MOSFET驱动电路中采用金属膜MELF电阻，使PWM开关频率提升至50kHz，EMI噪声降低15dB。
2.工业变频器保护电路
三菱电机在AC驱动装置中部署MMB 0207系列电阻，通过其圆柱结构的三倍有效散热面积，将电阻薄膜温度控制在+125°C以下（环境温度+70°C时）。
高可靠性领域实践
1.汽车电子系统
博世ESP控制模块采用AEC-Q200认证的SMA-A系列电阻，在-55℃~155℃范围内保持±0.1%公差，满足10年生命周期需求。
特斯拉电池管理系统(BMS)采样电路使用0102尺寸MELF，其镍铬合金薄膜使TCR稳定在±10ppm/°C。
2.医疗设备信号链
西门子MRI设备射频接收通道采用±5ppm/℃超低TCR电阻，使信噪比(SNR)提升3dB，减少影像伪影。
高端消费电子创新
1.Hi-Fi音频设备
日本VentureCraft在SounDroid Vantam耳放中替换厚膜电阻为MMA 0204系列，频谱噪声降低40dB，实现DSD11.2MHz无损解析。
实测显示：圆柱结构使电场强度分布更均匀，电流噪声较片式电阻降低10dB V/Hz。
2.5G基站射频模块
华为Massive MIMO天线单元采用0204尺寸电阻，在6GHz频段下VSWR（电压驻波比）优化至1.2:1，较传统方案提升30%能效。
新兴领域探索
1.航天电子
嫦娥七号月球车热控系统使用镀金端子的MMU系列，通过+175℃高温验证，在月面极昼环境下连续工作2000小时无漂移。
2.量子计算低温环境
中科院超导量子芯片外围电路采用特制低温MELF，在4K环境下电阻波动＜0.01%，支持50μV级微弱信号处理。
