C51:用DS18B20传感器读取温度

工作原理：51单片机是通过DS18B20温度传感器，并且基于onewire协议来读取温度数据的

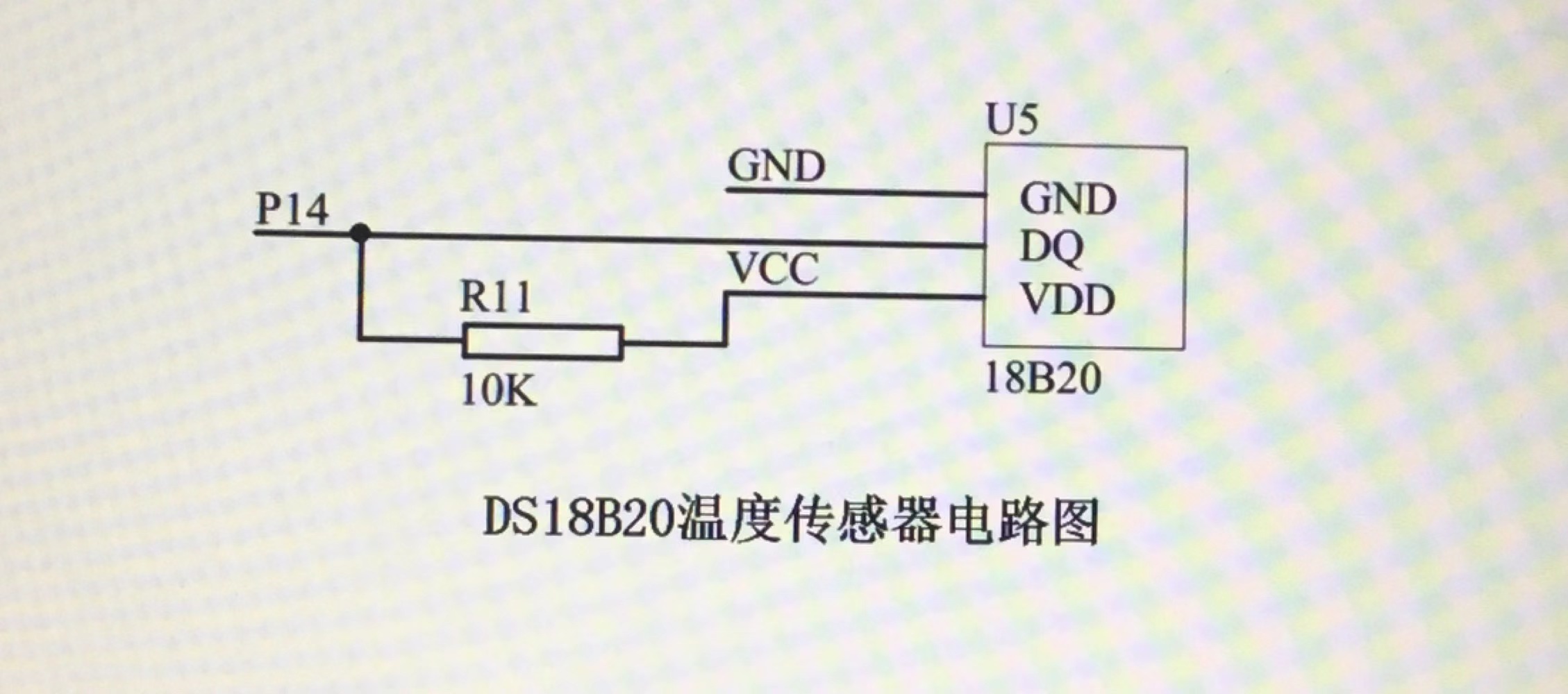

下面是onewire协议的原理图：

在onewire.c文件中，已经包含了init_DS18B20（DS18B20设备初始化）,Write_DS18B20（向DS18B20写一个字节）和,Read_DS18B20（从DS18B20读取一个字节）函数了，我们要做的就是根据这些函数，编写一个读取温度的函数。

程序流程：

1.初始化（init_DS18B20）——>跳过ROM(0xcc)——>转换温度（0x44)

2.初始化（init_DS18B20）——>跳过ROM(0xcc)——>读取暂存器(0xbe)——>调用两次Read_DS18B20（先读低位，再读高位）

注意：

官方提供的延时函数不太准确，需要扩大延时12倍，否则无法读到准确的温度

以下是修改过后的onewire.c源文件源码：

sbit DQ = P1^4;  //修改过后的延时函数
void Delay_OneWire(unsigned int t)
{t = t * 12;while(t--);

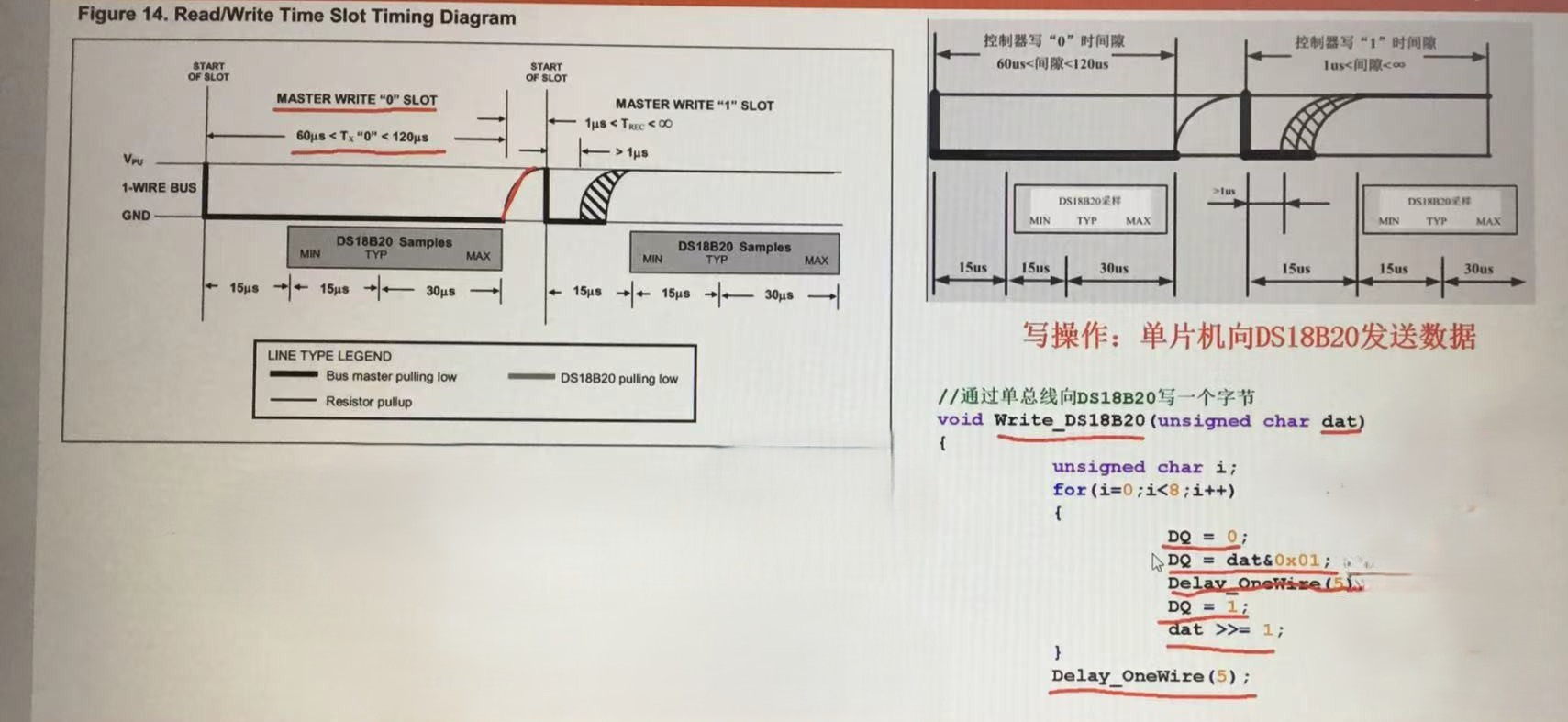

}void Write_DS18B20(unsigned char dat)
{unsigned char i;for(i=0;i<8;i++){DQ = 0;DQ = dat&0x01;Delay_OneWire(5);DQ = 1;dat >>= 1;}Delay_OneWire(5);
}unsigned char Read_DS18B20(void)
{unsigned char i;unsigned char dat;for(i=0;i<8;i++){DQ = 0;dat >>= 1;DQ = 1;if(DQ){dat |= 0x80;}	    Delay_OneWire(5);}return dat;

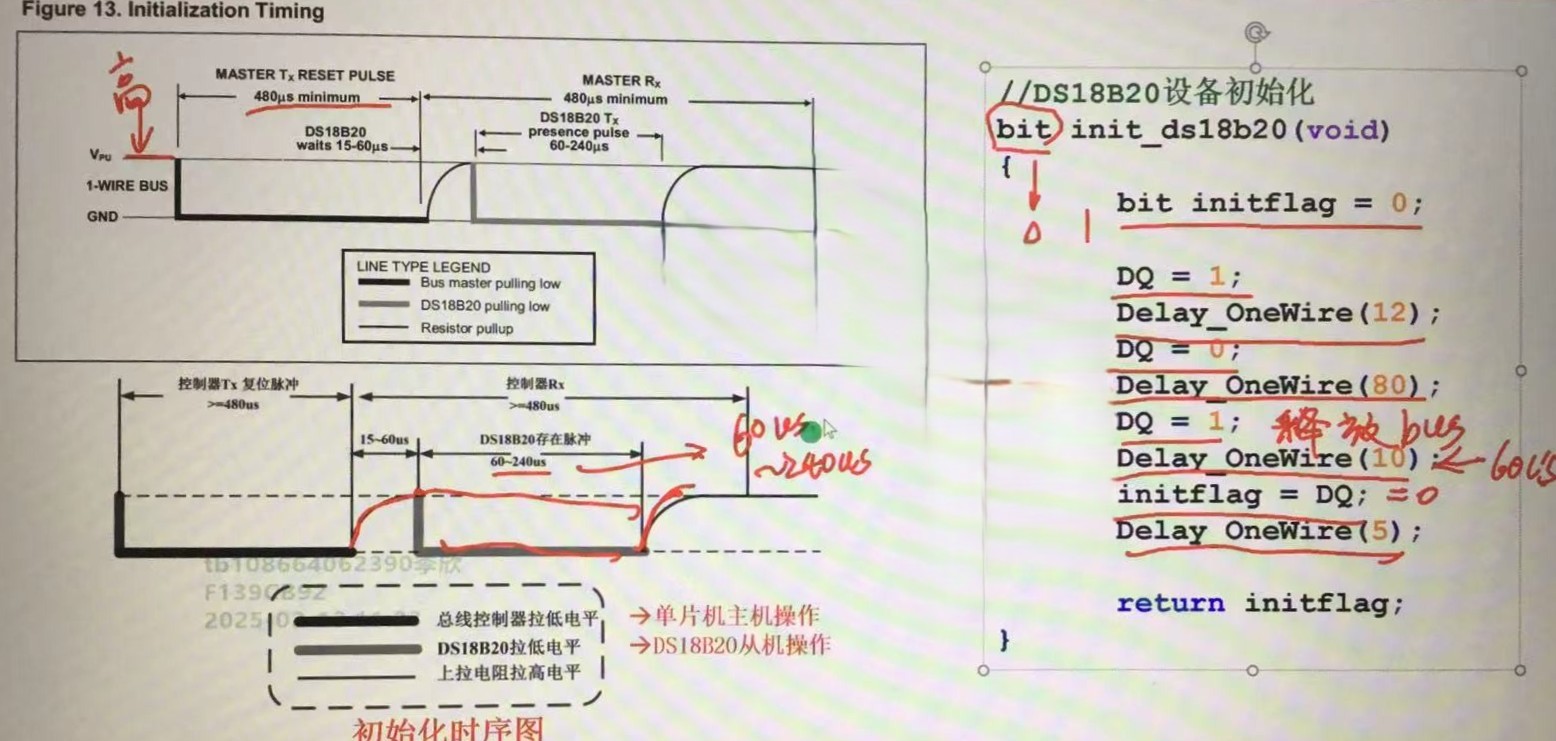

}bit init_ds18b20(void)
{bit initflag = 0;DQ = 1;Delay_OneWire(12);DQ = 0;Delay_OneWire(80);DQ = 1;Delay_OneWire(10); initflag = DQ;     Delay_OneWire(5);return initflag;
}

读取温度函数原型如下，注意：需要把Read_Temperature()函数放在onewire.c文件中

float Read_Temperature(void)
{float temp_return;unsigned char low,high; //用于储存温度值init_ds18b20();Write_DS18B20(0xcc); 		Write_DS18B20(0x44); 		//不加上Delay软件延时，防止阻塞程序。等待温度转换完成，直接去读取暂存器	init_ds18b20();Write_DS18B20(0xcc); 		Write_DS18B20(0xbe); 		low = Read_DS18B20();		//读取温度低8位数据high = Read_DS18B20();		//读取温度高8位数据temp_return = (high<<8|low)*0.0625;return temp_return;
}

 程序示例：

unsigned char temperature;
unsigned char cnt_temp;
void Read_DS18B20(void)
{if(cnt_temp>=100)  //每0.1s读取一次温度{cnt_temp=0;temperature=(unsigned char)Read_Temperature(); //这里使用强制类型转换，使读到的温度是整数}
}void Timer2_ISR(void) interrupt 12
{cnt_temp++;
}

这里可以根据读到的温度，进行各种操作，比如在数码管上显示温度等等。
