一、概述

    无论是新手还是大佬，基于STM32单片机的开发，使用STM32CubeMX都是可以极大提升开发效率的，并且其界面化的开发，也大大降低了新手对STM32单片机的开发门槛。
    本文主要讲述STM32芯片FreeRTOS内存池、消息队列、邮箱功能的配置及其相关知识。

二、软件说明

    STM32CubeMX是ST官方出的一款针对ST的MCU/MPU跨平台的图形化工具，支持在Linux、MacOS、Window系统下开发，其对接的底层接口是HAL库，另外习惯于寄存器开发的同学们，也可以使用LL库。STM32CubeMX除了集成MCU/MPU的硬件抽象层，另外还集成了像RTOS，文件系统，USB，网络，显示，嵌入式AI等中间件，这样开发者就能够很轻松的完成MCU/MPU的底层驱动的配置，留出更多精力开发上层功能逻辑，能够更进一步提高了嵌入式开发效率。
    演示版本 6.1.0

三、FreeRTOS功能简介

    嵌入式初学者一般使用的是裸机开发，而大多数所谓的进阶课程，就是使用操作系统开发。其实两者并不存在很大的差距，使用操作系统，更多是在裸机开发的基础上，限制在操作系统要求的框架下进行开发，同时需要留意操作系统的一些特性，以防止出现问题。具体操作系统开发与裸机开发的区别如下：

维度FreeRTOS（RTOS 开发）裸机开发（轮询 / 中断驱动）
任务管理多任务并行（抢占式 / 协作式），自动调度单线程轮询 + 中断处理，手动协调任务优先级
实时性高（可精确控制任务执行顺序和响应时间）依赖中断优先级和轮询顺序，复杂场景易卡顿
系统复杂度适合复杂逻辑（如多外设、通信协议、用户界面）适合简单逻辑（如单一传感器采集、LED 控制）
代码结构模块化（任务独立，通过 IPC 通信）线性代码 + 全局变量，耦合度高
资源占用需额外内存（栈空间、内核数据结构）资源占用极小（仅代码和必要数据）
开发成本学习成本较高（需理解 RTOS 概念）门槛低，适合快速实现简单功能
可维护性任务隔离性好，扩展新功能更方便功能扩展可能需修改全局逻辑，维护困难

    提到操作系统，第一反应也是大家最早接触的，应该就是Windows系统了（当然新生代可能第一接触的是苹果的IOS系统或华为的鸿蒙系统），但由于Windows的交互友好性，让大家很难感知到它的存在；而学习了嵌入式后，又知道了Linux这个天花板般的操作系统存在，虽然是个开源系统，但其体量也让大多数人忘而生畏，从而使操作系统蒙上一层神秘的面纱。而今天的主角FreeRTOS，作为小体量且开源的操作系统，正是敲开操作系统神秘大门的砖头，带着我们了解其中的奥妙。

    FreeRTOS 是一款开源实时操作系统（RTOS），专为嵌入式系统设计，尤其适用于资源受限的微控制器（MCU）。由 Richard Barry 开发并发布首个版本（V1.0），最初名为 FreeRTOS Kernel，旨在提供轻量级、可移植的多任务处理能力。早期版本以代码简洁、易于移植为特点，迅速在嵌入式社区流行。2012 年，成立 Real Time Engineers Ltd 公司，推动 FreeRTOS 商业化，推出付费技术支持和扩展组件（如文件系统、TCP/IP 栈）。逐步支持更多硬件平台（如 ARM Cortex-M、ESP32、RISC-V 等），并构建生态系统，包括中间件和工具链。2016 年，亚马逊（AWS）收购 FreeRTOS，将其纳入 IoT 战略，推出 AWS IoT Greengrass for FreeRTOS，强化物联网（IoT）连接能力（如 MQTT、OTA 升级）。最新版本（截至 2025 年）为 V202212.00，持续优化实时性能、安全性和云集成，并提供免费的认证服务（如功能安全认证 IEC 61508）。

    FreeRTOS 以实时性、轻量级、可配置性为核心，功能模块包括：

  1. 任务调度器
  • 抢占式调度：支持多任务按优先级运行，高优先级任务可中断低优先级任务，确保实时响应。
  • 协作式调度（可选）：任务主动释放控制权，适合对实时性要求不高的场景。
  • 支持 任务优先级（最多 32 级，可配置）和 时间片轮转（同优先级任务分时执行）。
  1. 任务间通信（IPC）
  • 队列（Queue）：任务 / 中断间传递数据，支持先进先出（FIFO）或优先级队列。
  • 信号量（Semaphore）：包括二进制信号量、计数信号量，用于资源同步与互斥（如 mutex 互斥信号量）。
  • 事件组（Event Group）：实现任务间多事件同步。
  1. 内存管理
  • 提供多种内存分配策略：
    – 静态分配：编译时分配固定内存，适合关键任务，避免内存碎片。
    – 动态分配：运行时动态申请内存（类似 C 语言 malloc），需注意碎片问题。
  • 支持用户自定义内存管理方案。
  1. 定时器与中断管理
  • 软件定时器：基于系统时钟的周期性或一次性定时器，支持回调函数。
  • 中断安全接口：允许在中断服务程序（ISR）中安全访问 RTOS 资源（如队列、信号量）。
  1. 可配置性与移植性
  • 通过头文件（FreeRTOSConfig.h）配置内核参数（如任务数量、栈大小、调度器行为），灵活适配不同硬件。
  • 提供标准接口，移植到新平台只需实现少量汇编代码（如上下文切换）。
  1. 生态与扩展组件
  • 中间件：集成文件系统（如 FATFS）、TCP/IP 栈（LwIP）、USB 协议栈、图形界面（GUI）等。
  • 物联网支持：通过 AWS IoT 组件实现设备与云端通信，支持 MQTT、TLS 加密、设备管理等。
  • 安全与认证：提供功能安全版本（如 FreeRTOS-Safety），通过 IEC 61508、ISO 26262 等认证，适合工业、汽车电子等场景。

    除了FreeRTOS，其他还有很多其他优秀的嵌入式操作系统，其中就包括很多人学校里会学到的uC/OS-II，FreeRTOS与其他常见的嵌入式操作系统对比如下：

维度FreeRTOSuC/OS-IIRTX（ARM）RIOT OS
许可证开源（GPLv2，修改需开源）/ 商业许可开源（需购买商业许可用于产品）商业许可（需授权）开源（BSD-2-Clause）
实时性抢占式调度，微秒级响应抢占式调度，支持优先级继承抢占式调度，支持 CMSIS-RTOS 标准抢占式 + 协作式，适合 IoT 低功耗
代码复杂度简洁，核心代码约 10k 行 C 语言模块化设计，代码量较大集成于 Keil 工具链，抽象层完善面向 IoT，轻量级（<10KB 内存）
生态系统丰富（AWS IoT、中间件、社区支持）成熟（工业、汽车领域案例多）与 ARM 工具链深度整合（Keil、IAR）专注 IoT，支持传感器网络和低功耗协议
资源占用极小（ROM: ~4KB，RAM: ~1KB）中等（ROM: ~10KB，RAM: ~2KB）中等（依赖组件数量）极轻量（适合 8/16 位 MCU）
典型应用IoT 设备、消费电子、工业控制医疗设备、航空航天、汽车电子嵌入式系统开发（ARM Cortex-M 系列）物联网边缘设备、传感器节点

    FreeRTOS 凭借轻量、开源、易移植的特性，成为嵌入式领域最流行的 RTOS 之一，尤其适合 IoT 和中小型实时系统。其与 AWS 的深度整合进一步强化了物联网能力，而功能安全认证版本则拓展了工业和汽车电子市场。相比裸机开发，它能显著提升复杂系统的设计效率和实时性，但需权衡资源占用和学习成本。对于开发者而言，若项目需要多任务调度、实时响应或未来扩展，FreeRTOS 是理想选择；若需求简单或资源受限，裸机开发仍具优势。

四、FreeRTOS配置及应用

4.1 FreeRTOS配置

FreeRTOS配置
    具体参考《【工具使用】STM32CubeMX-FreeRTOS操作系统-任务、延时、定时器篇》，这里就不再赘述了。

4.2 接口说明

    使用CubeMX生成的工程，会将FreeRTOS的接口再封装一层统一接口CMSIS-RTOS，这是 ARM 定义的一套 RTOS 抽象层标准，旨在通过统一接口屏蔽不同 RTOS 的差异。这里我们先来认识几个比较常用的接口。

4.2.1 内存池

1. 内存池定义宏 (osPoolDef)

#define osPoolDef(name, no, type) ...

    此宏用于定义一个内存池对象。
参数：
name：内存池名称（用于生成唯一标识符）
no：内存池中可分配的最大块数
type：每个内存块的数据类型（决定块大小）
宏展开后会创建一个osPoolDef_t类型的结构体，包含块数量、块大小等信息。例如：

osPoolDef(myPool, 10, uint32_t);  // 定义一个包含10个uint32_t大小块的内存池

2. 内存池访问宏 (osPool)

#define osPool(name) &os_pool_def_##name

    该宏用于获取内存池定义的指针，返回osPoolDef_t类型的结构体指针，后续可用于创建内存池。例如：

osPoolId poolId = osPoolCreate(osPool(myPool));  // 创建内存池

3. 创建内存池 (osPoolCreate)

osPoolId osPoolCreate (const osPoolDef_t *pool_def);

    创建并初始化一个内存池。参数pool_def是通过osPool宏获取的内存池定义指针。成功时返回内存池 ID（非 NULL），失败时返回 NULL。

4. 分配内存块 (osPoolAlloc)

void *osPoolAlloc (osPoolId pool_id);

    从指定内存池中分配一个内存块。参数pool_id是内存池 ID。成功时返回分配的内存块地址，失败（如内存池已满）时返回 NULL。分配的内存块内容是未初始化的。

5. 分配并清零内存块 (osPoolCAlloc)

void *osPoolCAlloc (osPoolId pool_id);

    功能与osPoolAlloc类似，但分配后会将内存块内容清零。这在需要干净内存的场景中很有用，例如初始化结构体或缓冲区。

6. 释放内存块 (osPoolFree)

osStatus osPoolFree (osPoolId pool_id, void *block);

    将之前分配的内存块归还给内存池。
参数：
pool_id：内存池 ID
block：要释放的内存块地址
返回osStatus类型的状态码，表示操作成功或失败。注意：必须释放由同一内存池分配的有效内存块，否则会导致错误。

4.2.2 消息队列

    消息队列是 RTOS 中实现 任务间异步通信 的核心机制，主要特点包括：
FIFO（先进先出）：消息按发送顺序存储和读取。
固定大小：每个消息通常为固定长度（如 uint32_t），适合传递简单数据或状态标志。
阻塞机制：发送 / 接收消息时可设置超时，无数据或队列满时自动阻塞。

1. 消息队列定义宏（osMessageQDef 和 osMessageQ）

#if defined (osObjectsExternal)  // 外部声明（如在头文件中）
#define osMessageQDef(name, queue_sz, type)   \
extern const osMessageQDef_t os_messageQ_def_##name
#else  // 本地定义#if (configSUPPORT_STATIC_ALLOCATION == 1)  // 静态内存分配#define osMessageQDef(name, queue_sz, type)   \const osMessageQDef_t os_messageQ_def_##name = { (queue_sz), sizeof(type), NULL, NULL }#define osMessageQStaticDef(name, queue_sz, type, buffer, control)   \const osMessageQDef_t os_messageQ_def_##name = { (queue_sz), sizeof(type), (buffer), (control) }#else  // 动态内存分配（默认）#define osMessageQDef(name, queue_sz, type)   \const osMessageQDef_t os_messageQ_def_##name = { (queue_sz), sizeof(type) }#endif
#endif#define osMessageQ(name)  \
&os_messageQ_def_##name  // 获取队列定义指针

    声明或定义消息队列对象的结构体（osMessageQDef_t）。
参数：
name：队列名称（用于生成唯一标识符，如 myQueue）。
queue_sz：队列最大消息数（如 10 表示最多存储 10 条消息）。
type：消息数据类型（仅用于调试，实际存储为 uint32_t）。
buffer/control（静态分配）：预分配的缓冲区和控制块地址，适用于内存受限场景。
示例：

// 定义一个最大存储 5 条消息、消息类型为 uint32_t 的队列
osMessageQDef(myQueue, 5, uint32_t);

2. 创建消息队列（osMessageCreate）

osMessageQId osMessageCreate(const osMessageQDef_t *queue_def, osThreadId thread_id);

    初始化消息队列，分配内存并设置队列参数。
参数：
queue_def：队列定义指针（通过 osMessageQ(name) 获取）。
thread_id：接收消息的目标线程 ID（可选，通常设为 NULL，由任意线程接收）。
返回值：
成功：队列 ID（非 NULL）。
失败：NULL（如内存不足或参数无效）。
示例：

osMessageQId queue_id = osMessageCreate(osMessageQ(myQueue), NULL);

3. 发送消息（osMessagePut）

osStatus osMessagePut(osMessageQId queue_id, uint32_t info, uint32_t millisec);

    向队列中发送一条消息（拷贝 info 的值到队列）。
参数：
queue_id：队列 ID（由 osMessageCreate 返回）。
info：消息内容（uint32_t 类型，如状态码、数值等）。
millisec：超时时间（毫秒）：
0：非阻塞发送，立即返回。
osWaitForever：无限等待直到队列有空间（需 RTOS 支持）。
返回值：
osOK：发送成功。
osErrorTimeout：超时未发送（队列满且等待超时）。
osErrorParameter：参数无效（如 queue_id 为 NULL）。
逻辑示例：

// 发送消息 0x1234 到队列，最多等待 100 毫秒
if (osMessagePut(queue_id, 0x1234, 100) == osOK) {// 消息发送成功
} else {// 处理发送失败（如队列满）
}

4. 接收消息（osMessageGet）

osEvent osMessageGet(osMessageQId queue_id, uint32_t millisec);

    从队列中接收一条消息，若无消息则阻塞等待。
参数：
queue_id：队列 ID。
millisec：超时时间（同上）。
返回值：
osEvent 结构体：

  • status：状态码（osEventMessage 表示成功接收，osEventTimeout 表示超时）。
  • value.v：消息内容（uint32_t 类型）。
特性消息队列邮箱（Mailbox）信号量
数据类型固定长度（uint32_t）指针（通常传递结构体地址）无数据（仅计数 / 互斥）
队列特性FIFO通常 FIFO无队列
典型用途传递简单状态、数值传递大块数据或复杂结构体资源计数、互斥访问
阻塞机制发送 / 接收均支持超时接收支持超时等待支持超时

4.2.3 邮箱

1. 邮件队列定义宏（osMailQDef 和 osMailQ）

#if defined (osObjectsExternal)  // 外部声明
#define osMailQDef(name, queue_sz, type) \
extern struct os_mailQ_cb *os_mailQ_cb_##name \
extern osMailQDef_t os_mailQ_def_##name
#else  // 本地定义
#define osMailQDef(name, queue_sz, type) \
struct os_mailQ_cb *os_mailQ_cb_##name; \
const osMailQDef_t os_mailQ_def_##name =  \
{ (queue_sz), sizeof(type), (&os_mailQ_cb_##name) }
#endif#define osMailQ(name)  \
&os_mailQ_def_##name  // 获取队列定义指针

    定义邮件队列的元数据（如队列大小、单个邮件数据类型）和内部控制块（os_mailQ_cb）。
参数：
name：队列名称（如 myMailQ）。
queue_sz：队列最大邮件数（即同时可存储的指针数量）。
type：邮件数据类型（如 struct MyData），用于计算内存块大小。
内部机制：每个邮件队列关联一个 内存池，用于分配 / 回收内存块（os_mailQ_cb 指向内存池控制块）。
示例：

// 定义一个最大存储 3 封邮件、邮件类型为 struct SensorData 的队列
typedef struct {int temp;float humi;
} SensorData;osMailQDef(sensorMailQ, 3, SensorData);

2. 创建邮件队列（osMailCreate）

osMailQId osMailCreate(const osMailQDef_t *queue_def, osThreadId thread_id);

    初始化邮件队列及其关联的内存池，分配所需内存。
参数：
queue_def：队列定义指针（通过 osMailQ(name) 获取）。
thread_id：目标线程 ID（可选，通常设为 NULL，允许任意线程接收）。
返回值：
成功：邮件队列 ID（非 NULL）。
失败：NULL（如内存不足或参数无效）。
示例：

osMailQId mail_id = osMailCreate(osMailQ(sensorMailQ), NULL);

3. 分配邮件内存块（osMailAlloc 和 osMailCAlloc）

void *osMailAlloc(osMailQId queue_id, uint32_t millisec);
void *osMailCAlloc(osMailQId queue_id, uint32_t millisec);

    从邮件队列关联的内存池中分配一个内存块，用于填充邮件数据。
参数：
queue_id：邮件队列 ID。
millisec：超时时间（毫秒），用于等待内存块可用（类似信号量等待）。
返回值：
成功：内存块指针（void*，可强制转换为目标类型）。
失败：NULL（如内存池无空闲块或超时）。
区别：
osMailAlloc：分配的内存块内容未初始化。
osMailCAlloc：分配后自动清零内存块（适用于结构体初始化）。
示例：

SensorData *mail_data = (SensorData*)osMailAlloc(mail_id, osWaitForever);
if (mail_data != NULL) {mail_data->temp = 25;mail_data->humi = 60.5f;
}

4. 发送邮件（osMailPut）

osStatus osMailPut(osMailQId queue_id, void *mail);

    将填充好数据的内存块放入邮件队列，供其他线程接收。
参数：
queue_id：邮件队列 ID。
mail：待发送的内存块指针（必须是通过 osMailAlloc/osMailCAlloc 分配的）。
返回值：
osOK：发送成功（内存块被加入队列）。
osError：失败（如队列满或指针无效）。
注意：发送后，内存块所有权转移至队列，发送方不再拥有该指针，需等待接收方处理并释放。

5. 接收邮件（osMailGet）

osEvent osMailGet(osMailQId queue_id, uint32_t millisec);

    从邮件队列中获取一封邮件（内存块指针）。
参数：
queue_id：邮件队列 ID。
millisec：超时时间（毫秒）。
返回值：
osEvent 结构体：
.status：状态码（osEventMail 表示成功接收，osEventTimeout 表示超时）。
.value.p：内存块指针（void*，需强制转换为目标类型）。
示例：

osEvent evt = osMailGet(mail_id, osWaitForever);
if (evt.status == osEventMail) {SensorData *received_data = (SensorData*)evt.value.p;process_data(received_data);  // 处理数据osMailFree(mail_id, received_data);  // 处理完成后释放内存块
}

6. 释放邮件内存块（osMailFree）

osStatus osMailFree(osMailQId queue_id, void *mail);

    将使用完毕的内存块归还给邮件队列的内存池，供后续重复使用。
参数：
queue_id：邮件队列 ID。
mail：待释放的内存块指针（必须是通过 osMailGet 获取的）。
返回值：
osOK：释放成功。
osError：失败（如指针不属于该队列或已释放）。

特性消息队列（Message Queue）邮件队列（Mail Queue）
数据类型固定长度值（uint32_t）指针（指向动态分配的内存块）
典型用途传递简单状态、数值（如命令码）传递复杂数据结构（如结构体、缓冲区）
内存管理内部存储值，无需手动分配内存结合内存池，需手动分配 / 释放内存块
数据大小限制受限于 uint32_t（4 字节）仅受内存池块大小限制（灵活）

4.3 应用配置

    首先需要配置ADC功能，用来计算单片机内部温度，具体配置及说明可以参考《【工具使用】STM32CubeMX-单ADC模式规则通道配置》。然后是配置FreeRTOS，全部都按默认配置即可，这里为了演示线程间的交互，需要再创建一个线程。

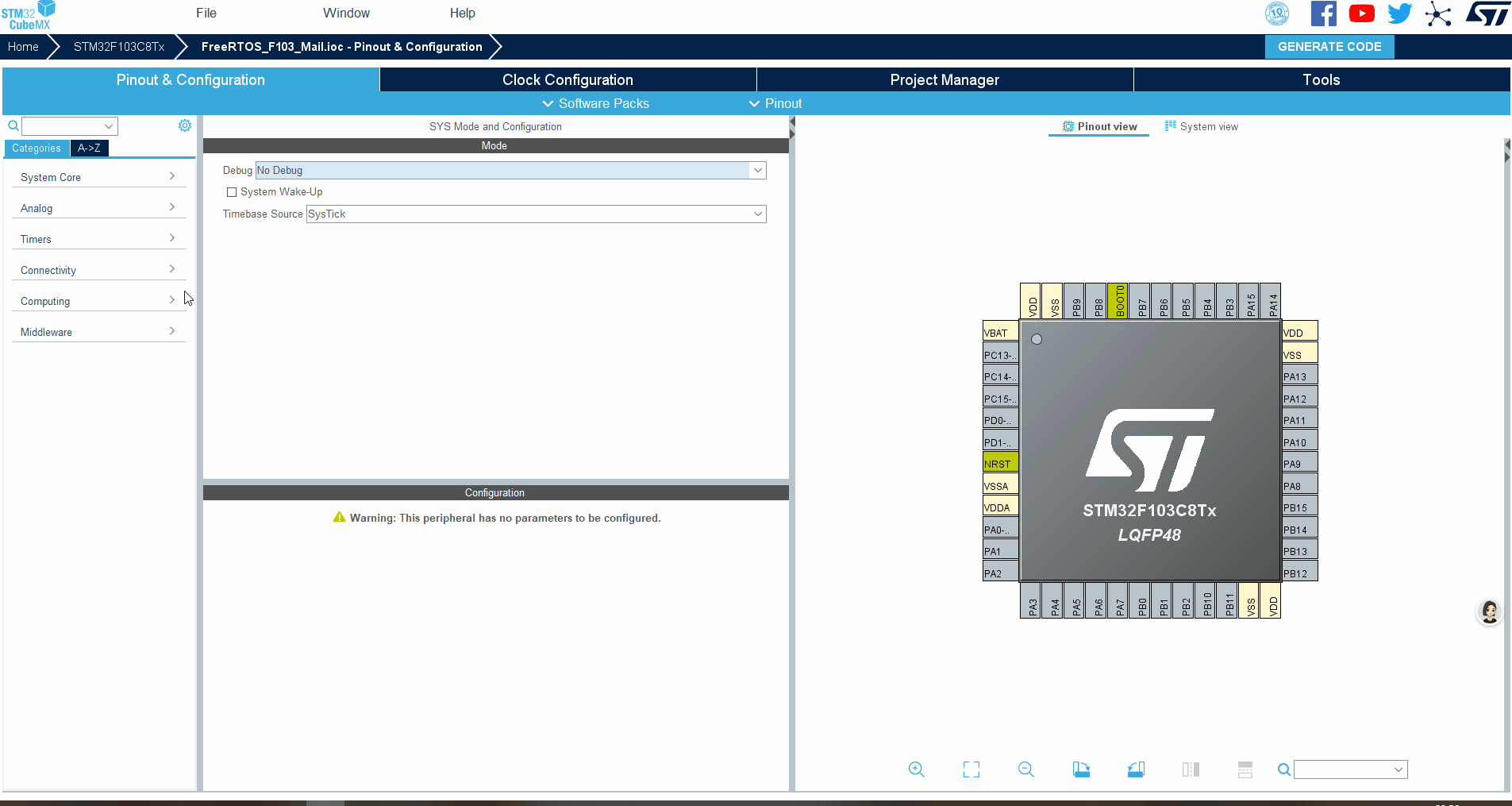

在这里插入图片描述

4.4 代码实现

4.4.1 邮箱+内存池

    在两个线程运行周期不对等的情况下，比如串口收发数据，收得快，发得慢，可以用消息队列或邮箱来做缓冲池，把待发送的数据先缓存下来。这里就用两个线程来模拟这种效果，一个是ADC采集的线程，用来采集并计算单片机内部温度，并通过邮箱发送至另一个线程，这里接收的线程是无限等待的，而采集的线程设定1s采集一次。刚好可以同时用上内存池和邮箱。

/* USER CODE BEGIN 4 */
/* 邮箱定义（用于ADC数据传递） */
typedef struct {uint32_t adc_raw;      // ADC原始值float temperature;     // 计算后的温度值(℃)uint32_t timestamp;    // 采样时间戳
} AdcData_t;osMailQDef(AdcMailQ, 5, AdcData_t);  // 邮箱队列：最多5条消息
osMailQId AdcMailQHandle;/* 内存池定义（用于循环存储） */
#define STORAGE_POOL_SIZE 10        // 内存池大小（存储10个数据点）
osPoolDef(StoragePool, STORAGE_POOL_SIZE, AdcData_t);  // 内存池定义
osPoolId StoragePoolHandle;/* 循环缓冲区控制结构 */
typedef struct {uint32_t head;                  // 写入位置uint32_t tail;                  // 读取位置uint32_t count;                 // 当前存储数量AdcData_t* buffer[STORAGE_POOL_SIZE];  // 指向内存块的指针数组
} CircularBuffer_t;CircularBuffer_t storageBuffer;     // 循环缓冲区实例/* USER CODE END 4 *//* USER CODE BEGIN Header_StartDefaultTask */
/*** @brief  Function implementing the defaultTask thread.* @param  argument: Not used* @retval None*/
uint32_t adc_value;
float temperature;/* USER CODE END Header_StartDefaultTask */
void StartDefaultTask(void const * argument)
{/* USER CODE BEGIN 5 *//* Infinite loop */for(;;){/* 1. 启动ADC转换 */HAL_ADC_Start(&hadc1);if (HAL_ADC_PollForConversion(&hadc1, 100) == HAL_OK){adc_value = HAL_ADC_GetValue(&hadc1);/* 2. 计算温度值 (STM32F103 温度计算公式) */// Vref=3.3V, ADC分辨率=12位, 温度传感器参数: 25℃时1.43V, 灵敏度4.3mV/℃temperature = (1.43f - (float)adc_value * 3.3f / 4096.0f) / 0.0043f + 25.0f;/* 3. 分配邮箱内存块并填充数据 */AdcData_t* mail = (AdcData_t*)osMailAlloc(AdcMailQHandle, osWaitForever);if (mail != NULL){mail->adc_raw = adc_value;mail->temperature = temperature;mail->timestamp = osKernelSysTick();/* 4. 发送到邮箱 */osMailPut(AdcMailQHandle, mail);}}osDelay(1000);  // 每秒采集一次}/* USER CODE END 5 */
}/* USER CODE BEGIN Header_StartTask02 */
/**
* @brief Function implementing the myTask02 thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_StartTask02 */
void StartTask02(void const * argument)
{/* USER CODE BEGIN StartTask02 */osEvent evt;/* 创建邮箱 */AdcMailQHandle = osMailCreate(osMailQ(AdcMailQ), NULL);/* 创建内存池 */StoragePoolHandle = osPoolCreate(osPool(StoragePool));/* Infinite loop */for(;;){/* 1. 从邮箱获取数据（阻塞等待） */evt = osMailGet(AdcMailQHandle, osWaitForever);if (evt.status == osEventMail){AdcData_t* received_data = (AdcData_t*)evt.value.p;/* 2. 从内存池分配空间存储数据 */AdcData_t* storage_slot = (AdcData_t*)osPoolAlloc(StoragePoolHandle);if (storage_slot != NULL){/* 3. 复制数据到内存池 */*storage_slot = *received_data;/* 写入新数据（覆盖最旧数据，如果已满） */storageBuffer.buffer[storageBuffer.head] = storage_slot;storageBuffer.head = (storageBuffer.head + 1) % STORAGE_POOL_SIZE;/* 如果缓冲区已满，移动tail指针（丢弃最旧数据） */if (storageBuffer.count >= STORAGE_POOL_SIZE){storageBuffer.tail = (storageBuffer.tail + 1) % STORAGE_POOL_SIZE;}else{storageBuffer.count++;}}/* 5. 释放邮箱内存块 */osMailFree(AdcMailQHandle, received_data);}}/* USER CODE END StartTask02 */
}

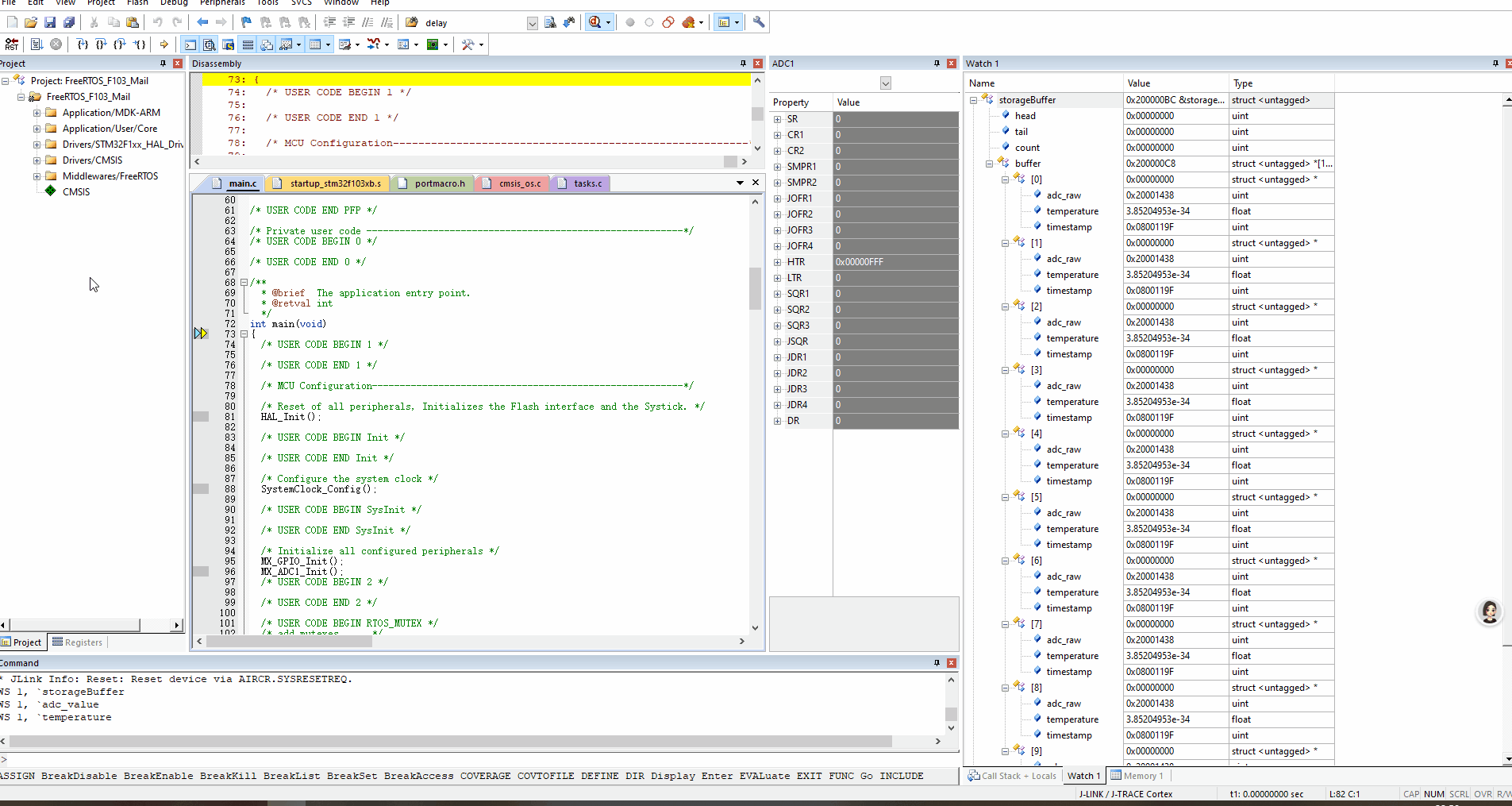

在这里插入图片描述

4.4.2 消息队列+内存池

    功能跟邮箱一样，只是消息队列没办法一次性传输大量数量，所以这里在一个线程中申请内存池，并通过消息队列传递内存池的首地址，另一个线程接收到此地址后，将数据从内存池中拷贝出来，然后将申请的内存释放掉，完成数据的传递。

/* USER CODE BEGIN 4 */
#define TEMP_POOL_BLOCK_NUM   10  // 内存池块数量
#define MSG_QUEUE_LEN         5   // 消息队列长度// 温度数据结构体
typedef struct {uint32_t adc_raw;      // ADC 原始值float    temperature;  // 计算后的温度值 (℃)uint32_t timestamp;    // 采样时间戳 (系统滴答数)
} TempData_t;// 循环缓冲区控制结构体
typedef struct {uint32_t  head;        // 写入索引uint32_t  tail;        // 读取索引uint32_t  count;       // 当前存储数据数量TempData_t buffer[TEMP_POOL_BLOCK_NUM]; // 实际存储温度的缓存池
} CircularBuffer_t;// FreeRTOS 句柄
osMessageQDef(MsgQueue, MSG_QUEUE_LEN, uint32_t);  // 邮箱队列：最多5条消息
osMessageQId MsgQueueHandle;      // 消息队列句柄osPoolDef(TempPool, TEMP_POOL_BLOCK_NUM, TempData_t);  // 内存池定义
osPoolId     TempPoolHandle;      // 内存池句柄// 循环缓冲区实例
CircularBuffer_t circular_buf = {0};/* USER CODE END 4 *//* USER CODE BEGIN Header_StartDefaultTask */
/*** @brief  Function implementing the defaultTask thread.* @param  argument: Not used* @retval None*/
/* USER CODE END Header_StartDefaultTask */
void StartDefaultTask(void const * argument)
{/* USER CODE BEGIN 5 */// 内存池句柄（CubeMX 自动生成，名称需与配置一致）TempPoolHandle = osPoolCreate(osPool(TempPool));// 消息队列句柄（CubeMX 自动生成，名称需与配置一致）MsgQueueHandle = osMessageCreate(osMessageQ(MsgQueue), NULL);uint32_t adc_raw = 0;float    temperature = 0.0f;/* Infinite loop */for(;;){// 1. 启动 ADC 转换HAL_ADC_Start(&hadc1);if (HAL_ADC_PollForConversion(&hadc1, 100) == HAL_OK){adc_raw = HAL_ADC_GetValue(&hadc1);// Vref=3.3V, ADC分辨率=12位, 温度传感器参数: 25℃时1.43V, 灵敏度4.3mV/℃temperature = (1.43f - (float)adc_raw * 3.3f / 4096.0f) / 0.0043f + 25.0f;// 3. 从内存池申请内存块TempData_t* data_block = (TempData_t*)osPoolAlloc(TempPoolHandle);if (data_block != NULL){// 4. 填充温度数据到内存块data_block->adc_raw     = adc_raw;data_block->temperature = temperature;data_block->timestamp   = osKernelSysTick();// 5. 发送内存块指针到消息队列osStatus status = osMessagePut(MsgQueueHandle, (uint32_t)data_block, osWaitForever);if (status != osOK){// 发送失败，释放内存块osPoolFree(TempPoolHandle, data_block);// 可在此处添加错误处理逻辑}}}// 1 秒采集一次osDelay(1000);}/* USER CODE END 5 */
}/* USER CODE BEGIN Header_StartTask02 */
/**
* @brief Function implementing the myTask02 thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_StartTask02 */
void StartTask02(void const * argument)
{/* USER CODE BEGIN StartTask02 */osEvent event;/* Infinite loop */for(;;){// 1. 从消息队列接收数据（阻塞等待）event = osMessageGet(MsgQueueHandle, osWaitForever);if (event.status == osEventMessage){// 2. 提取内存块指针TempData_t* data_block = (TempData_t*)event.value.v;// 写入新数据circular_buf.buffer[circular_buf.head].adc_raw = data_block->adc_raw;circular_buf.buffer[circular_buf.head].temperature = data_block->temperature;circular_buf.buffer[circular_buf.head].timestamp = data_block->timestamp;circular_buf.head = (circular_buf.head + 1) % TEMP_POOL_BLOCK_NUM;// 如果缓冲区已满，移动 tail 指针（覆盖最旧数据）if (circular_buf.count >= TEMP_POOL_BLOCK_NUM){circular_buf.tail = (circular_buf.tail + 1) % TEMP_POOL_BLOCK_NUM;}else{circular_buf.count++;}// 把数据拷出来后就可以释放掉内存osPoolFree(TempPoolHandle, data_block);}// 任务延时（可根据需求调整）osDelay(100);}/* USER CODE END StartTask02 */
}

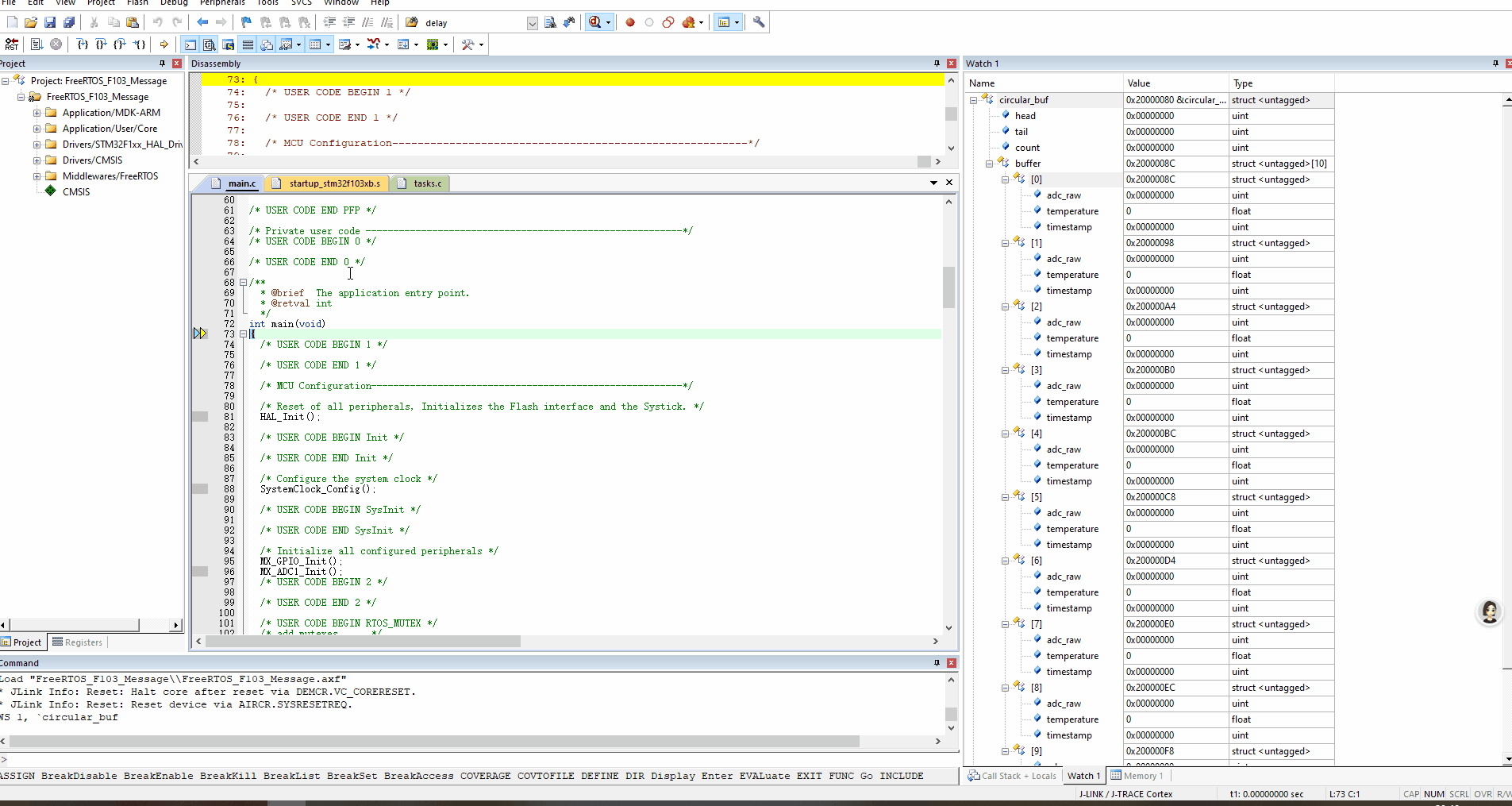

在这里插入图片描述

五、注意事项

1、邮箱与消息队列最大区别在于邮箱可以承载更多的数据，而消息队列只能传递一个32位的数据，所以一般邮箱可用在通信领域，比如需要传递一个串口数据，或以太网数据报文；而消息队列则适用于各种生产者-消费者架构的事件模型中，比如用户通过话费充值充了多少次，后面运营商就要给你的手机卡号增加多少次话费，两个动作是异步进行的，但次数是需要保持一致的。
2、内存池申请完，在使用过后需要释放掉，两者需要成对出现，防止内存泄漏。

六、相关链接

对于刚入门的小伙伴可以先看下STM32CubeMX的基础使用及Keil的基础使用。
【工具使用】STM32CubeMX-基础使用篇
【工具使用】Keil5软件使用-基础使用篇
【工具使用】STM32CubeMX-FreeRTOS操作系统-任务、延时、定时器篇
【工具使用】STM32CubeMX-单ADC模式规则通道配置

http://www.xdnf.cn/news/14473.html

相关文章：

  • 时间序列分析
  • Django中使用流式响应，自己也能实现ChatGPT的效果
  • CGAL 快速构建三维凸包
  • 20年架构师视角：SpringAI如何重塑Java技术栈？
  • 进程和线程区别、管道和套接字、共享变量、TCP三次握手,是否可以少一次握手、子进程和主进程区别和API——Nodejs
  • 206. 反转链表
  • ArkUI-X框架LogInterface使用指南
  • C++题解(36) 2025年顺德区中小学生程序设计展示活动（初中组C++）换位（二）
  • BeckHoff ＜---＞ Mitsubishi RH-20FR(三菱）水平关节机械手通过网桥（EL6692)通讯
  • C++队列的那些事儿
  • db2主从同步 逻辑复制 APPLY_THROTTLE参数
  • LangGraph AI 系统测试与高可用保障体系
  • SwiftHub 项目分析
  • Linux之Python定制篇——新版Ubuntu24.04安装
  • to avoid naming wrong index webpage for one website
  • DrissionPage如何通过截图的方式获取图片
  • 水果商城管理系统笔记
  • 零基础上手Conda：安装、创建环境、管理依赖的完整指南
  • 计算机硬件——主板
  • 架构设计的核心原则与基础理论
  • 什么是java jdk？
  • Eclise中Lombck配置
  • DC8靶机渗透
  • 数据赋能（259）——数据赋能业务——数据驱动业务转型
  • DAY 54 Inception网络及其思考
  • 进程上下文与中断上下文详解
  • Spring AI的ChatClient和ChatModel接口
  • YOLOv3 正负样本划分详解
  • OpenIPC-aviateur上位机程序编译环境配置
  • 【AI大模型】Elasticsearch9 + 通义大模型实现语义检索操作详解
