DeviceNet转PROFINET转换方案：基于S7-1500主站控制欧姆龙CJ2M从站设备

一、项目背景

  某大型医药企业为扩大生产规模、提高生产效率，对其固体制剂生产线进行升级改造。原生产线部分设备采用Devicenet协议，如欧姆龙的一些现场传感器、执行器，通过Devicenet与欧姆龙CJ2M系列PLC主站进行通讯，实现基本的设备控制。但随着企业信息化管理需求提升，计划引入具有强大数据处理与网络通信能力的西门子S7-1500系列PLC作为新的核心控制系统，该系列PLC支持ROFINET协议。这就需要解决ROFINET协议主站与Devicenet协议主站设备间的通信问题，确保新老设备能协同工作，构建统一、高效的自动化生产线。

二、方案设计

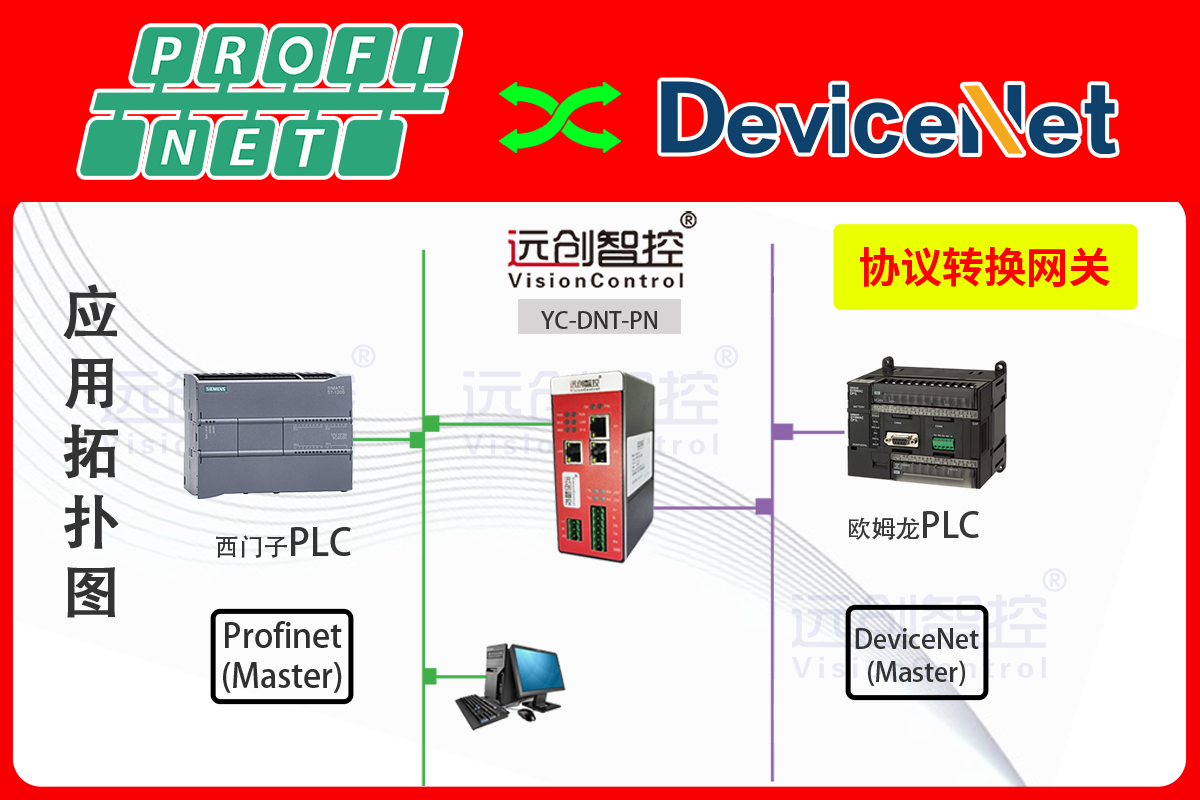

经技术团队深入调研与评估，决定选用远创智控ROFINET转Devicenet协议转换网关。该网关可在ROFINET网络中作为从站，连接到西门子S7-1500系列PLC的ROFINET接口；同时在Devicenet网络中作为主站，与原有的欧姆龙Devicenet设备相连。如此，便能实现两个不同协议网络间的数据交互与设备控制。

三、实施过程

1.网关硬件连接

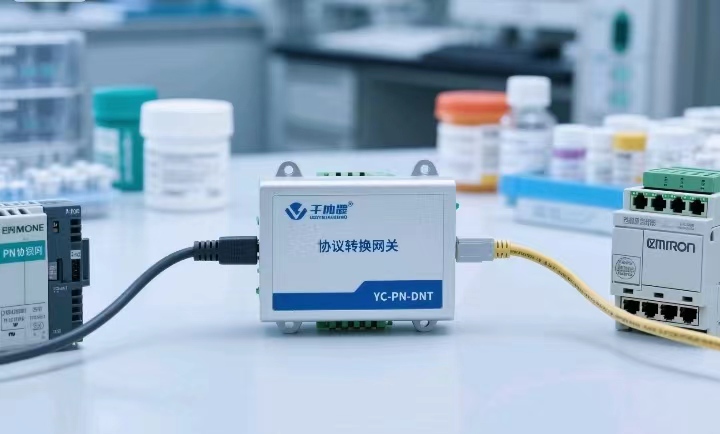

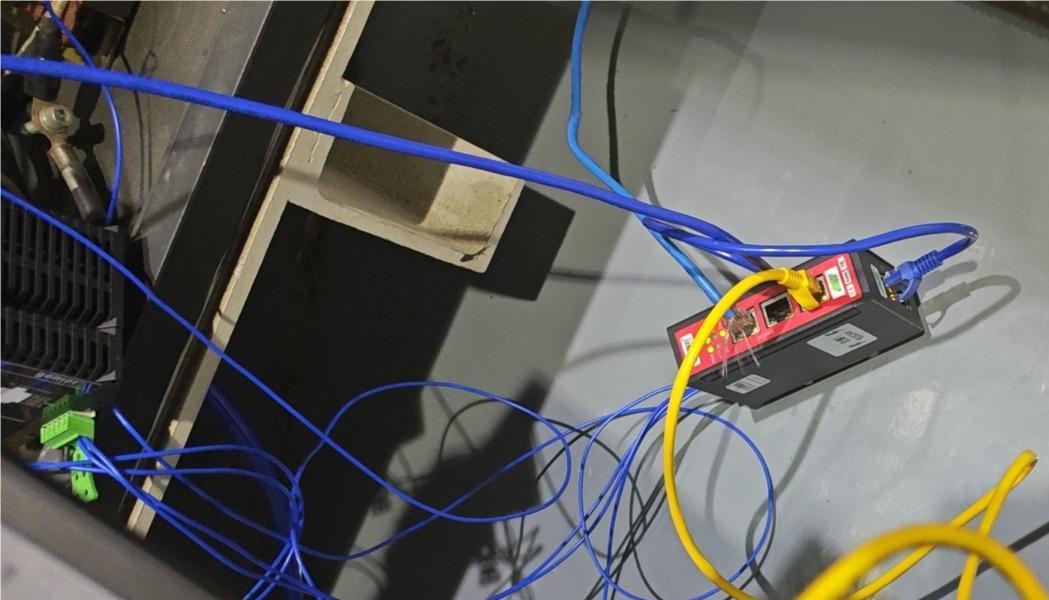

1.将远创智控YC-PN-DNT网关模块的ROFINET接口通过网线连接至西门子S7-1500PLC的ROFINET端口。网关的ROFINET接口支持100BASE-TX，具备MDI/MDIX自检测功能，可方便地与PLC建立网络连接。

2.在Devicenet网络一侧，使用专用的5芯屏蔽电缆，将网关的Devicenet接口与欧姆龙CJ2M系列PLC以及现场的Devicenet从站设备（如传感器、执行器）相连。确保连接牢固，遵循Devicenet网络的布线规范，保障数据传输稳定。

2.网关配置

1.ROFINET侧配置：借助西门子TIAPortal软件，对S7-1500PLC进行硬件组态。在硬件目录中添加ROFINET转Devicenet网关设备，设置其在ROFINET网络中的IP地址、设备名称等参数，确保与PLC所在网络环境相匹配。同时，根据实际生产需求，配置PLC与网关之间的数据映射关系，明确哪些数据需从网关读取，哪些控制指令要通过网关下发至Devicenet设备。

2.Devicenet侧配置：利用远创智控提供的专用网关配置工具，对网关的Devicenet主站功能进行设置。配置Devicenet网络的波特率（支持125k、250k、500k等推荐波特率，本项目根据网络规模与传输距离选择250k波特率），为每个接入的Devicenet从站设备分配唯一的节点地址（0-63）。依据从站设备的数据格式与通信需求，设置网关与从站之间的数据交换区，确定生产数据（从从站读取的数据）和消费数据（下发至从站的控制数据）的长度与内容。

3.设备调试与优化

1.完成硬件连接与配置后，对整个系统进行调试。首先检查各设备间的物理连接是否正常，网络指示灯是否亮起。通过PLC的诊断功能与网关配置工具的状态监测，查看YC-PN-DNT网关网络的连接状态，确保无通信故障。

2.进行数据读写测试，在PLC中编写简单的测试程序，向Devicenet设备发送控制指令，如控制某执行器动作，并读取传感器反馈的数据。观察数据传输的准确性与实时性，若出现数据延迟或错误，检查网络布线、波特率设置、数据映射关系等是否正确，逐步排查并解决问题。

3.根据实际生产工艺要求，对数据传输周期进行优化。通过调整网关与PLC的配置参数，在保障数据完整性的前提下，尽可能缩短数据传输时间，提高系统响应速度，满足医药生产对设备控制实时性的严格要求。

四、应用效果

1. 系统集成与兼容性：成功实现了ROFINET协议主站的西门子S7-1500PLC与Devicenet协议主站的欧姆龙CJ2M系列PLC及相关设备的无缝集成。不同品牌、不同协议的设备在统一的控制系统下协同工作，系统兼容性良好，未出现因协议转换导致的设备通信故障或不匹配问题。

2. 生产效率提升：通过高效的数据交互，设备间的协同作业更加顺畅。例如，在药品包装环节，PLC能快速获取传感器反馈的药品数量、包装状态等信息，并及时下达控制指令给执行器，实现精准包装。生产线的整体运行速度提高了30%，单位时间内的药品产量显著增加。

3. 数据准确性与稳定性：在长时间的生产运行中，ROFINET转Devicenet网关保证了数据传输的准确性与稳定性。数据丢包率低于0.1%，有效避免了因数据错误导致的生产次品或设备故障。同时，稳定的通信保障了生产过程的连续性，减少了因通信中断造成的生产线停机时间，提高了生产效率与设备利用率。

4. 可扩展性与维护性：网关的引入为生产线的未来扩展提供了便利。若后续需要添加新的ROFINET或Devicenet设备，只需在相应网络中接入，并对网关和PLC进行简单配置即可，无需大规模更改系统架构。在设备维护方面，网关的故障诊断功能可快速定位通信故障点，降低了维护难度与成本，缩短了设备维护时间，保障了生产线的稳定运行。

五、总结

在医药行业自动化生产升级改造中，远创智控的ROFINET转Devicenet协议转换网关表现出色。通过该网关，成功克服了不同通信协议带来的障碍，实现了主流PLC设备间的高效通信与协同工作。不仅提升了生产效率、保障了产品质量，还为系统的可扩展性与维护性奠定了良好基础，为医药企业在激烈的市场竞争中提供了有力支持，也为其他行业类似的自动化升级项目提供了宝贵的参考经验。

《具体内容配置过程及其他相关咨询请与武工留言交流》
