晨控CK-FR102ANS与欧姆龙NX系列PLC配置EtherNet/IP通讯配置操作手册

晨控CK-FR102ANS与欧姆龙NX系列PLC配置EtherNet/IP通讯配置操作手册

晨控CK-FR102ANS系列作为晨控智能工业级别RFID读写器,支持大部分工业通讯接口如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。

本期主题：围绕CK-FR102ANS产品的EtherNet/IP通讯协议与欧姆龙PLC进行通讯配置说明。

0、准备阶段

lRFID读卡器配置软件：RFID_TOOL

l编程软件：Sysmac Studio

lRFID控制器：CK-FR102ANS-E01

lRFID读写天线：CK-FA012-2M

lPLC：欧姆龙NX系列PLC

l通讯协议：Ethernet/IP

l连接方式：以太网

配置设置：
1、配置IP

打开配置软件，搜索设备后，

点击齿轮，修改IP

确定保存

通讯设置：

1、新建变量

l打开欧姆龙程序，在全局变量中新建两个246的数组

l分别将网络公开设置为输入和输出，作为读卡器的输入输出

2、进入EIP配置

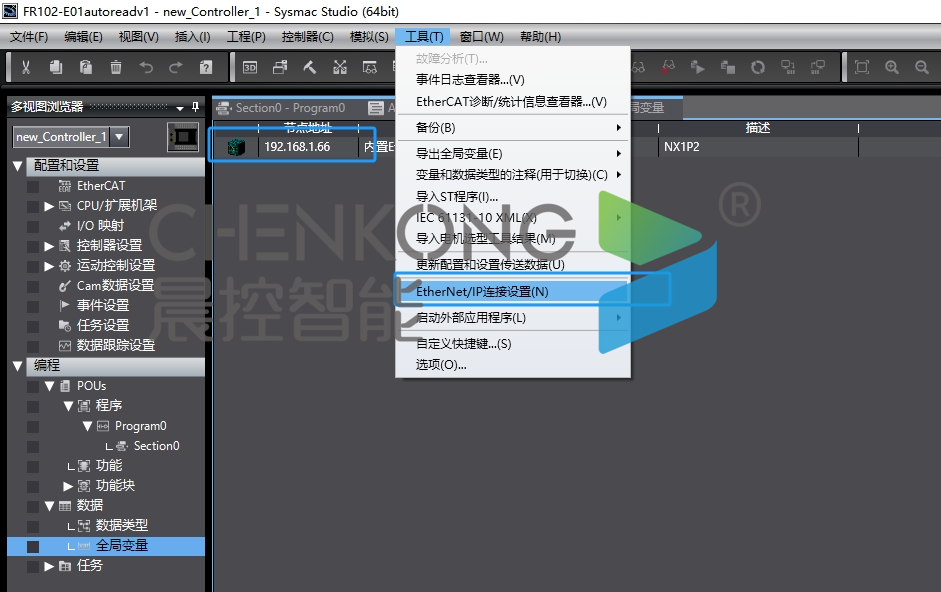

l在上方工具，点击EtherNet/IP连接设置

l双击需要连接的plc设置

3、建立标签组

l在标签组右上角点击全部注册

l选择刚刚新建的两个数组变量，点击注册

4、添加ESD文件

l右键工具箱空白处

l点击显示EDS库，在库中添加设备eds文件

5、添加连接

l点击工具箱加号“+”。

l输入节点地址（案例以读卡器设备ip为192.168.1.102）

l型号名称：选择刚刚添加的eds文件。

l修订版：1

l点击添加

l右键加入的设备，点击添加连接

l填写输入输出，大小字节填写为246，选择刚刚添加的标签组

6、下载配置

l点击在线，连接PLC

l点击下方的传送到控制器，将配置下载至PLC中，即可连接完成
