计算机组成与体系结构：固态硬盘（Solid State Drives）
目录
💽 什么是 SSD？
2.5英寸 SSD
内部结构
Charge Trap Flash Memory（CTF）
M.2 SSD
使用 M.2 接口
使用 NVMe 协议
使用 PCIe 总线
无电源线设计
价格较高
💽 什么是 SSD？

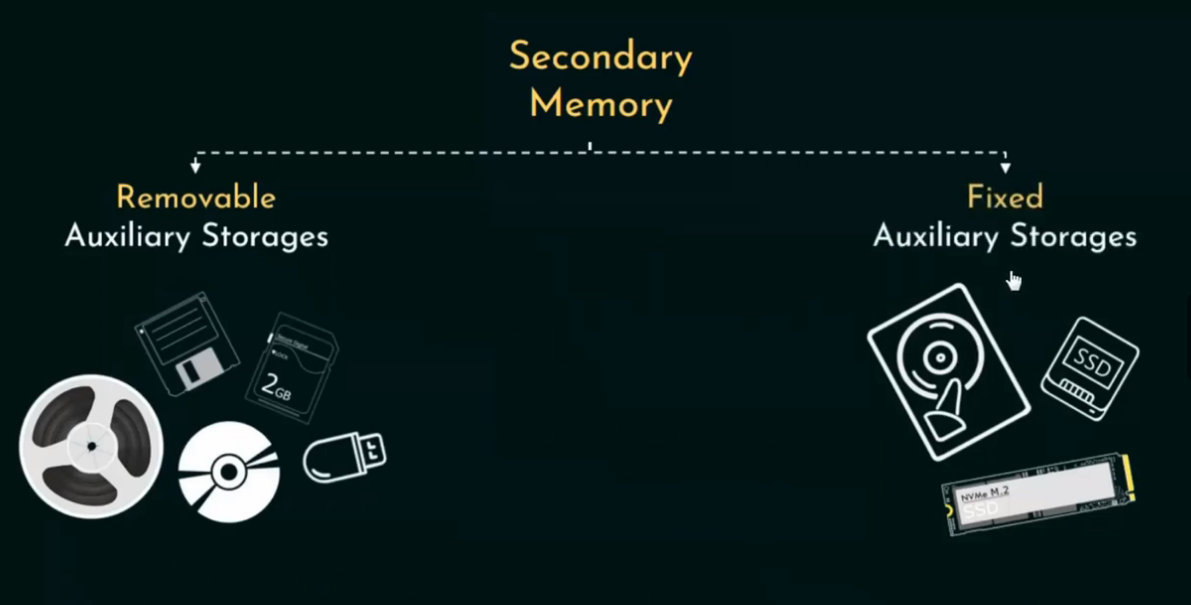

SSD（固态硬盘）是一种使用闪存芯片（Flash Memory）作为存储介质的非易失性存储设备，没有机械转动部件，数据读写更快、更可靠。它和HDD（硬盘驱动器）一样，属于 Secondary Memory（二级存储） 中的 固定辅存（Fixed Auxiliary Storage） 类型。
2.5英寸 SSD
2.5英寸 SSD 是一种形状和传统笔记本硬盘一样大小的固态硬盘，使用闪存芯片代替机械旋转盘片来存储数据。

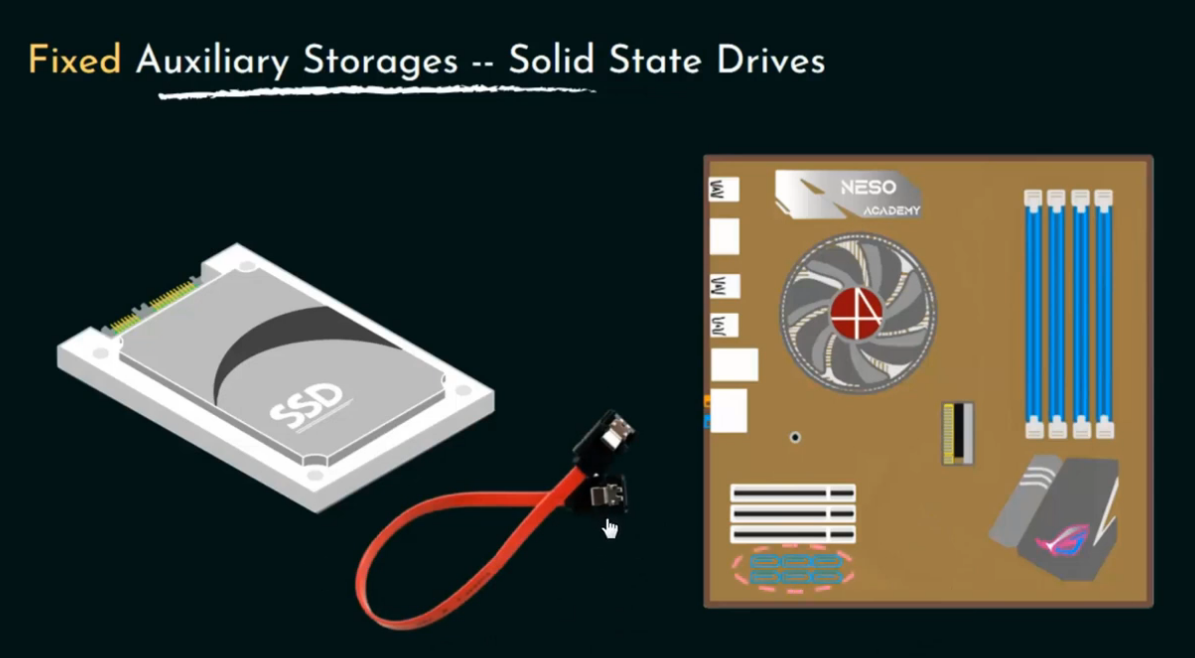

它主要通过 SATA 3.0 接口 与主板连接，最大理论带宽为 6Gbps（约600MB/s）。

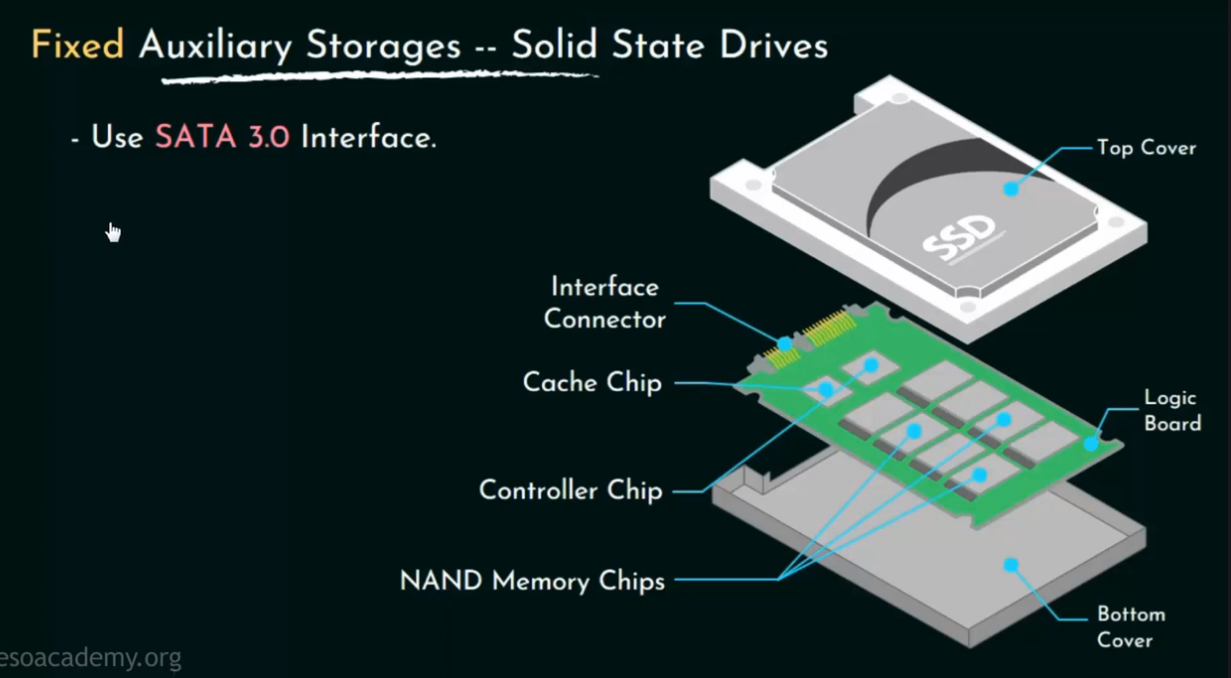

内部结构
一个典型的 2.5英寸 SSD 内部主要包括以下几个核心部分：
| 模块 | 作用 |
|---|---|
| 控制器（Controller） | 类似于大脑，管理数据读写、错误校验、磨损均衡等 |
| 🧊 NAND Flash 闪存芯片 | 存储数据的核心介质，分为SLC/MLC/TLC/QLC |
| DRAM 缓存 | 临时存储数据和索引信息，提高速度（部分低端SSD无DRAM） |
| PCB 电路板 | 安装上述部件并实现电信号连接 |
| 电容或电源管理芯片 | 保证断电时写入完成，保护数据安全 |

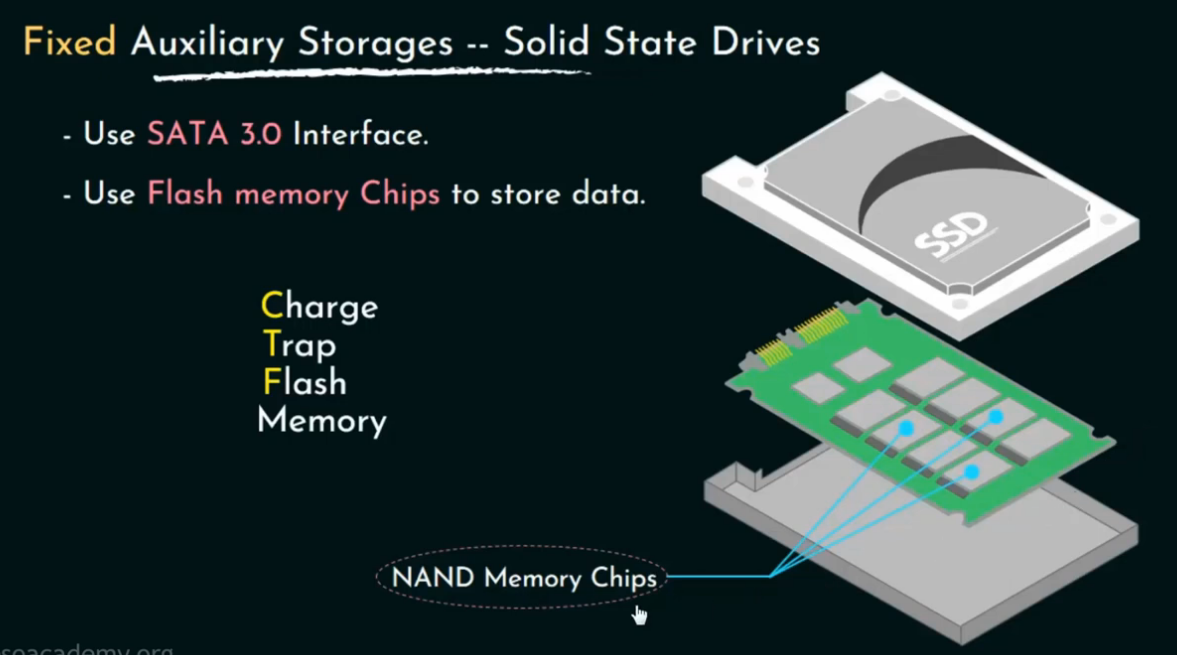

Charge Trap Flash Memory（CTF）
现代 SSD 使用的一种主流 NAND 类型是 Charge Trap Flash（电荷捕获闪存），它是传统 Floating Gate Flash 的改进型。
🔋 CTF 的工作原理
-
电荷陷阱：CTF 使用硅氮化物材料来“捕捉”电子，相比传统的浮栅结构，更稳定、寿命更长。
-
单元结构更小：可制造更小的工艺节点，提高密度。
-
抗干扰能力强：邻近单元之间的电干扰更小，提高可靠性。
-
当前主流 NAND 制造商（如 Samsung、Micron）都采用 Charge Trap Flash 技术，特别是在 TLC（3-bit）和 QLC（4-bit） NAND 上应用广泛。

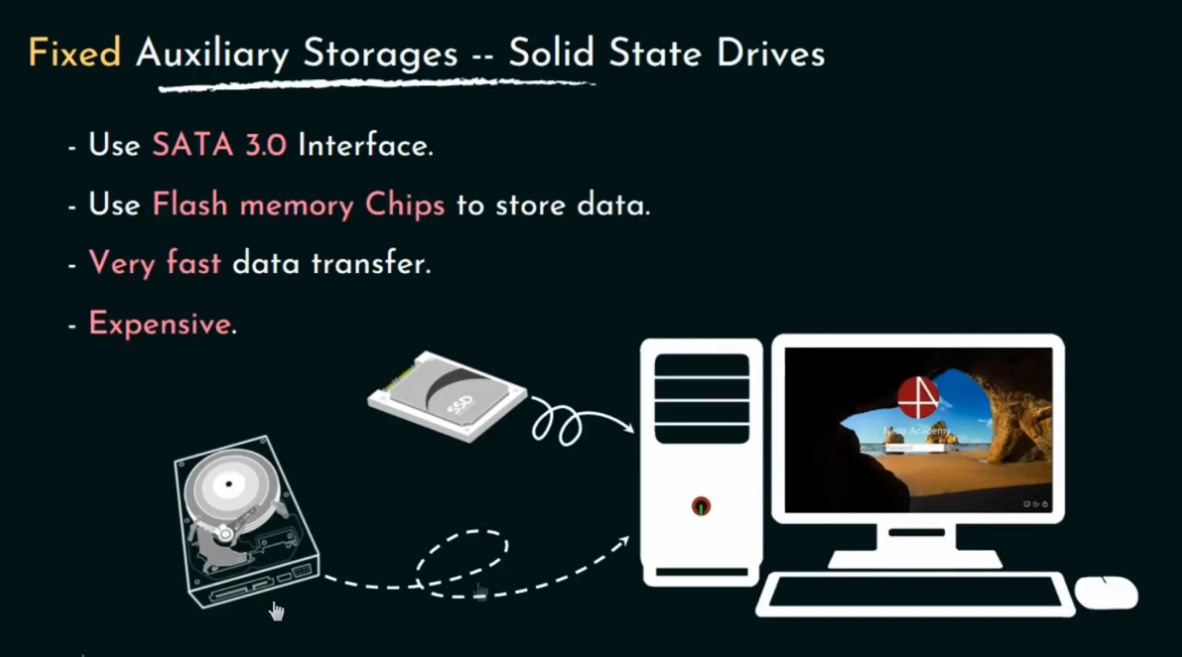

| 特性 | 说明 |
|---|---|
| 使用 SATA 3.0 接口 | 最大带宽 6Gbps，兼容性好，可用于大多数主板和笔记本 |
| 使用 Flash memory Chips 存储数据 | 比机械硬盘快数十倍，无旋转部件，更稳定 |
| 数据传输速度快 | 虽不如NVMe，但比传统HDD快约5~10倍 |
| 价格相对较贵 | 尤其是大容量 SSD，成本高于 HDD，但近年已有所下降 |

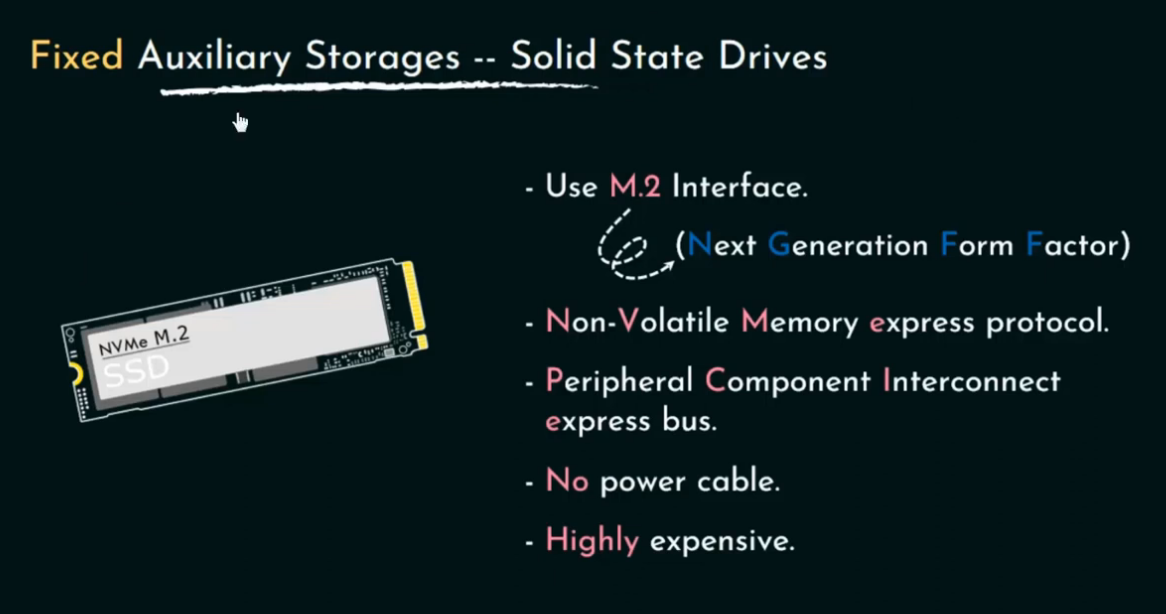

M.2 SSD
M.2 SSD 是一种使用 M.2 接口标准（Next Generation Form Factor, NGFF）的小型高性能固态硬盘。它直接插在主板上的一个专用插槽里，不需要传统的数据线和电源线。
M.2 不只是形状规格，它支持多种传输协议（SATA、PCIe）与通信标准（如 NVMe），具有高度扩展性与性能优势。
使用 M.2 接口
（Next Generation Form Factor）
-
M.2 是一种硬件接口标准，它的设计目标是：体积小、速度快、安装方便。
-
原名叫 “Next Generation Form Factor（下一代外形规格）”，简称 NGFF。
-
它不像老式硬盘那样需要电线，它是直接插在主板上的。
🧩 比喻：你可以想象它就像“U盘插进电脑主板”，非常紧凑，不需要额外的线。
使用 NVMe 协议
（Non-Volatile Memory Express）
-
NVMe 是一种专门为 SSD 设计的“沟通方式”或“通信规则”。
-
它让 M.2 SSD 能更高效地和电脑交流，传输数据非常快，远超传统的硬盘协议（如 SATA）。
如果说数据像车流，SATA 就像老旧的单行小巷，而 NVMe 就像新建的八车道高速公路，快得多。
使用 PCIe 总线
（Peripheral Component Interconnect Express）
-
PCIe 是一种超高速的数据传输“通道”或“公路”。
-
M.2 SSD 通过 PCIe 接口传输数据，比普通硬盘快几倍甚至几十倍。
-
PCIe Gen3：最高可达 3,500MB/s
-
PCIe Gen4：最高可达 7,000MB/s
-
PCIe Gen5：甚至接近 14,000MB/s
-
🚀 举个例子：传统机械硬盘拷贝一部电影需要几十秒，M.2 SSD 只要几秒甚至瞬间完成。

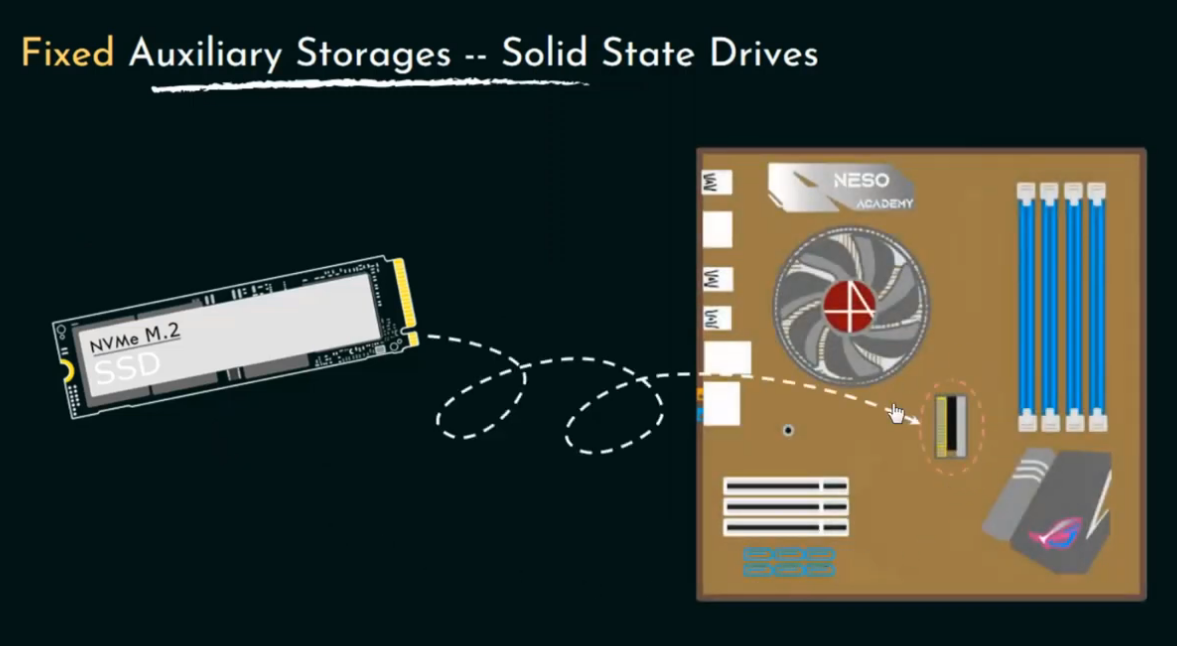

无电源线设计
-
M.2 SSD 直接插在主板的 M.2 插槽上，通过插槽供电
-
不再需要像 2.5英寸 SSD 那样使用 SATA 电源线
-
使设备更加整洁、节省空间，特别适用于超薄笔记本、迷你主机（Mini PC）等
价格较高
-
M.2 NVMe SSD 由于使用更先进的协议和控制器，价格高于传统SATA SSD
-
高速版本（PCIe Gen4/Gen5）价格甚至是同容量 SATA SSD 的 2~3倍
-
企业级 M.2 SSD（如使用 TLC/QLC NAND + DRAM 缓存）更是价格昂贵
