MD650一对多透传场景联动

一个气体探测控制器的485口下面接了两个气体探测仪表。控制器再通过另一485口上传给物联网模块。前两个模块连接的报警控制器485上传的数据。

第3个模块，只用本体DO1控制报警器电源开关。上面两个模块采集的数据超过一定数值，就让第三个模块触发报警

物联网模块1的IMEI:864601068721414。

数据上传配置：

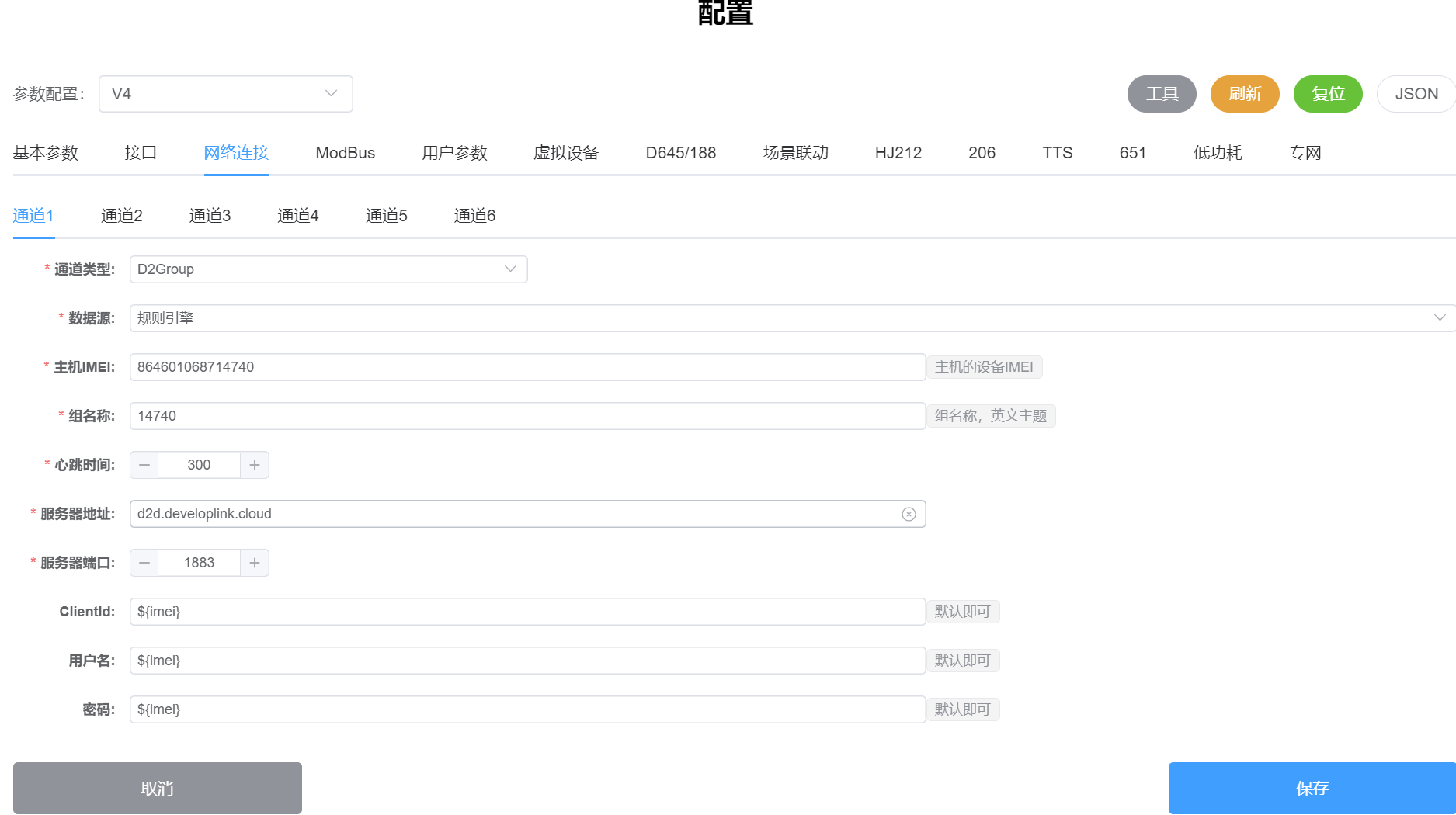

透传配置

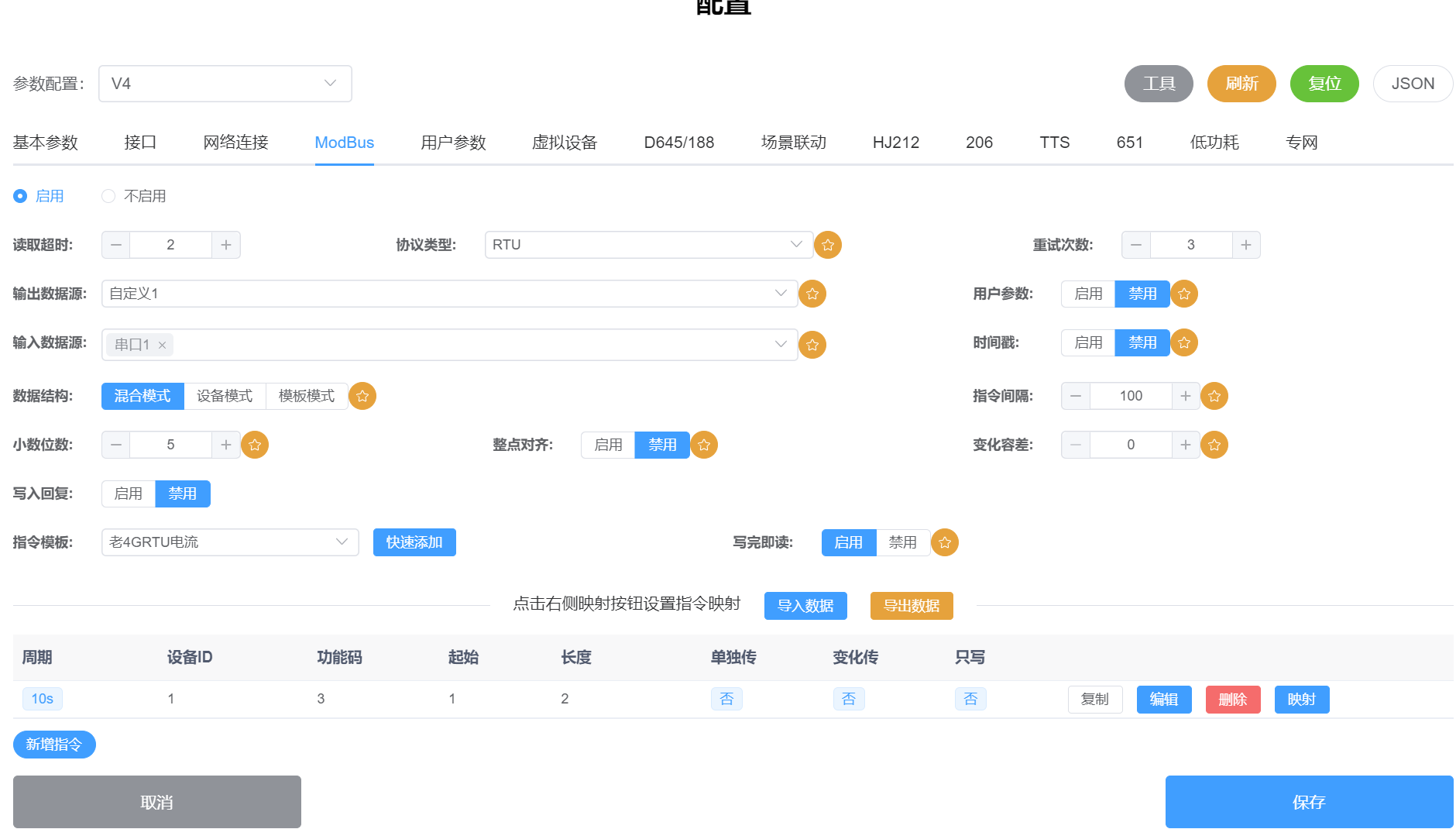

 modbus数据采集配置(和仪表协议有关):

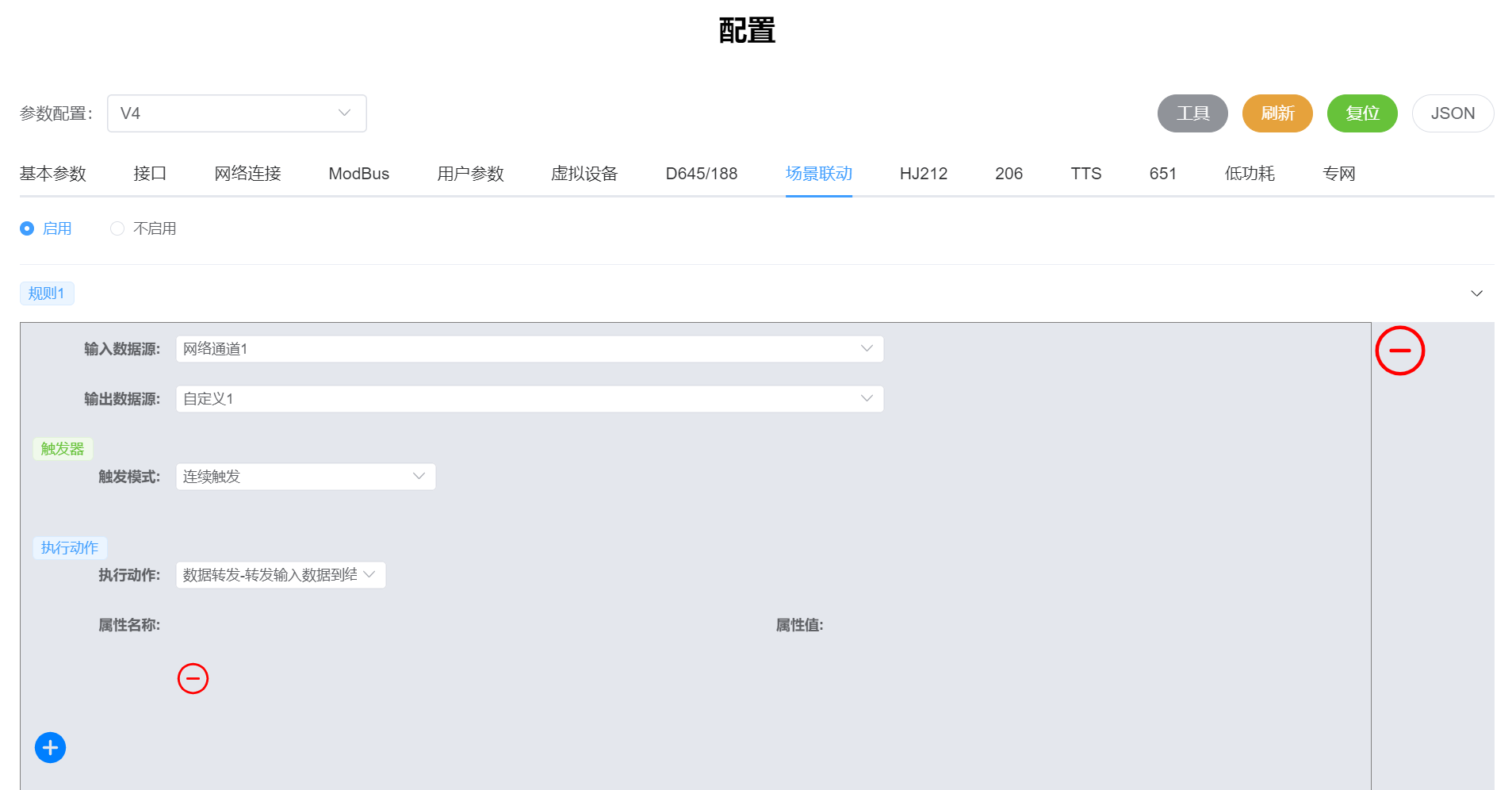

 场景联动配置:

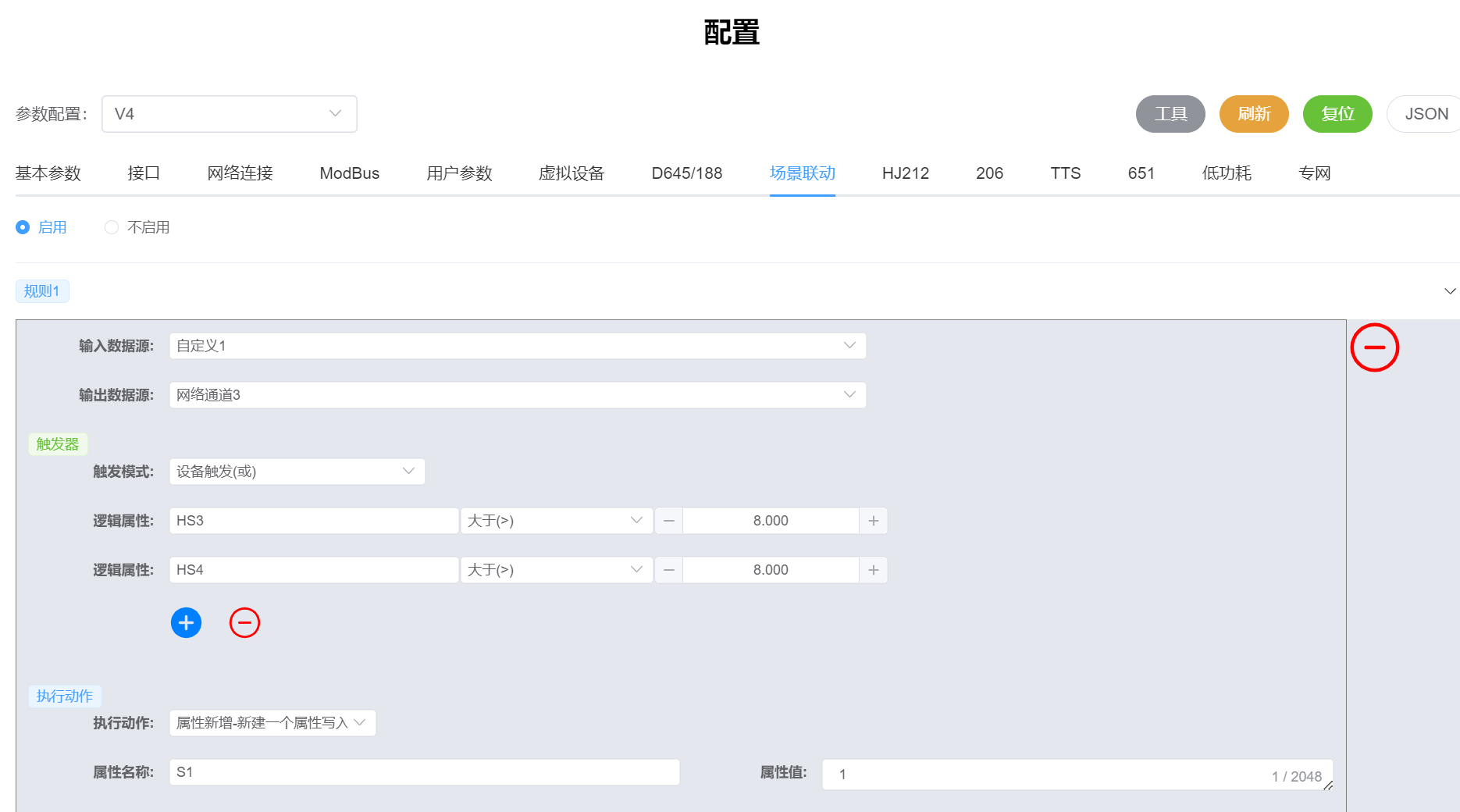

输出数据源为透传的网络通道，任一采集数据HS3或HS4大于8，S1值写1.

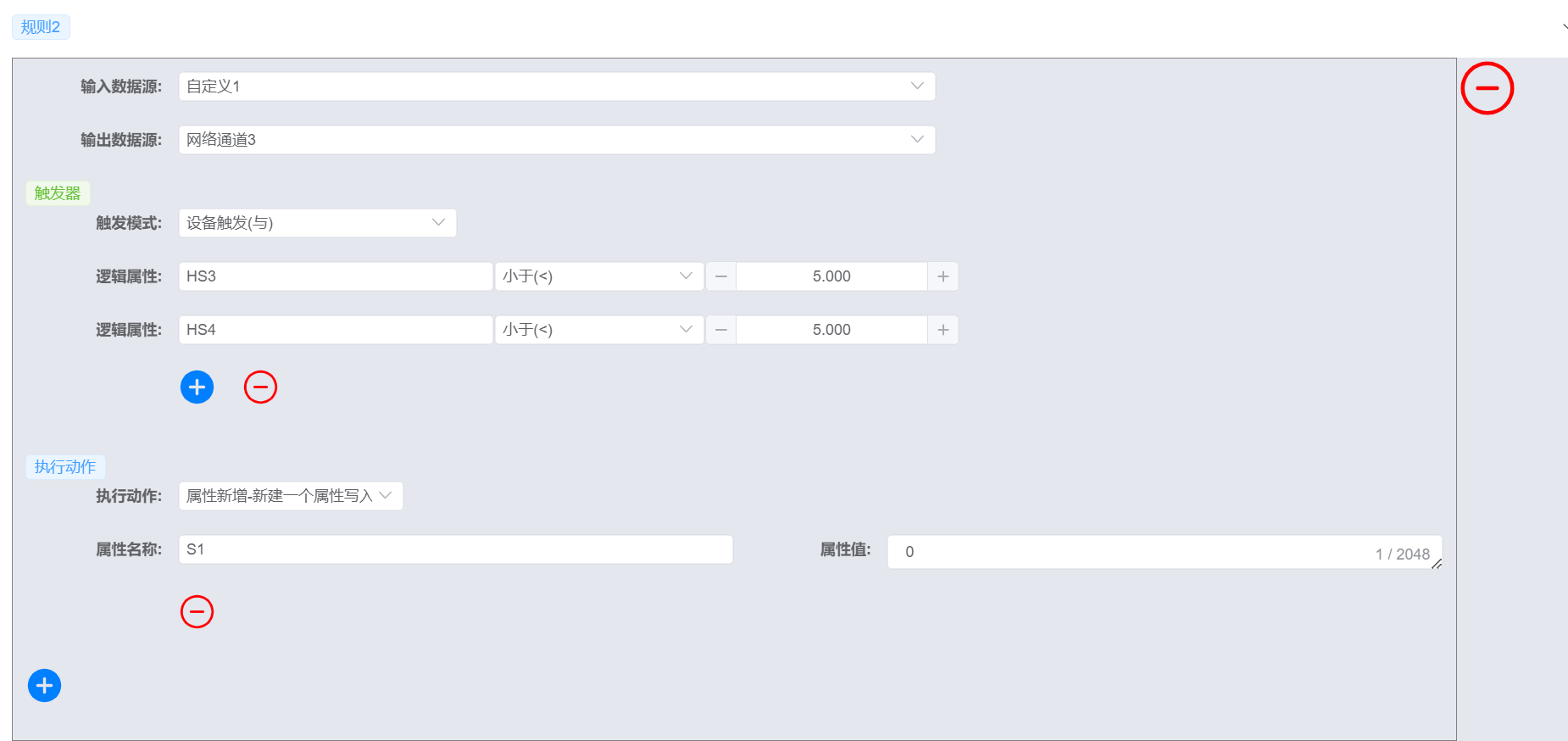

采集数据 HS3和HS4都小于5，S1值写0。

 物联网模块2的IMEI:864601068727718。

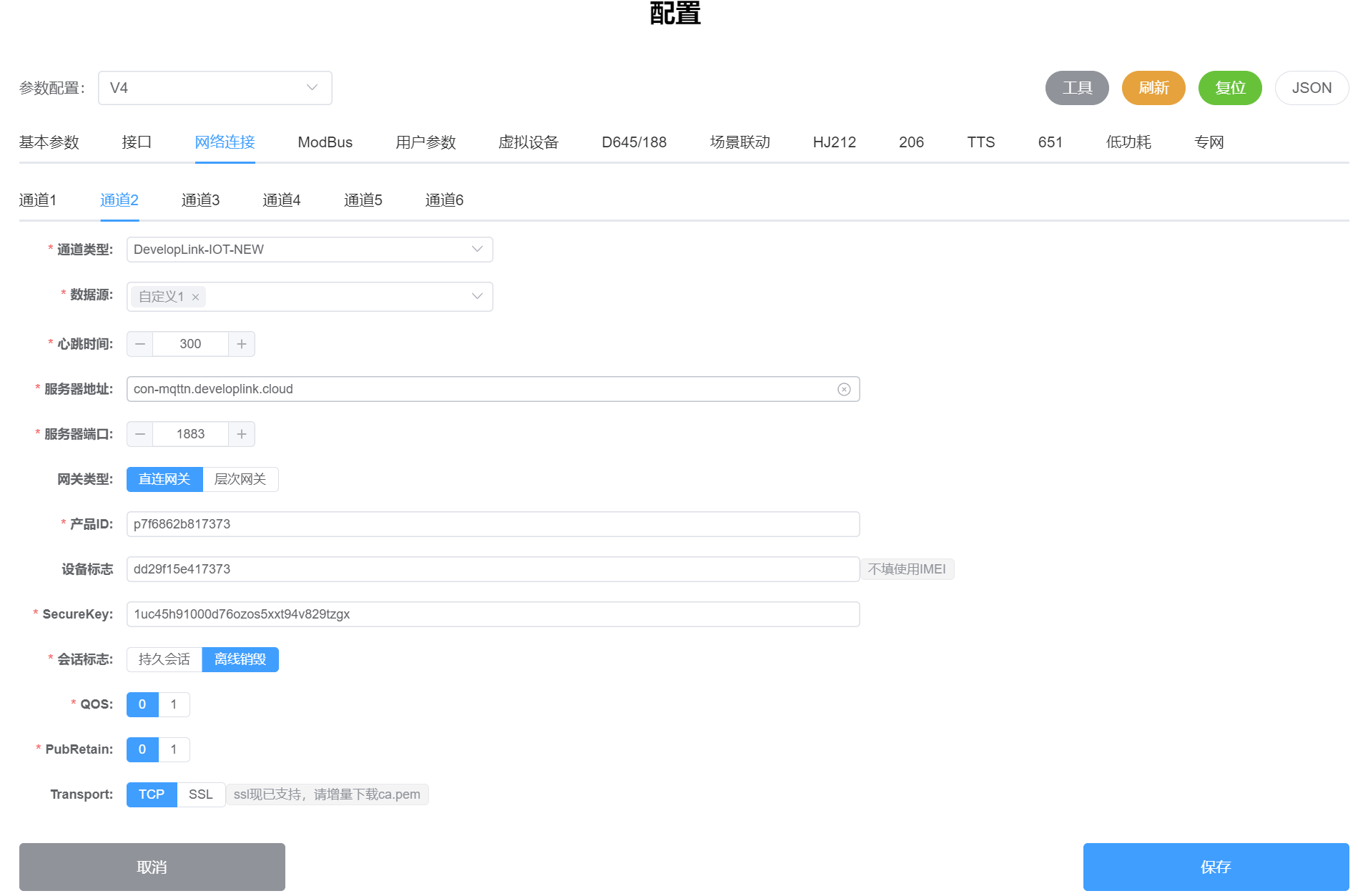

数据上传配置：

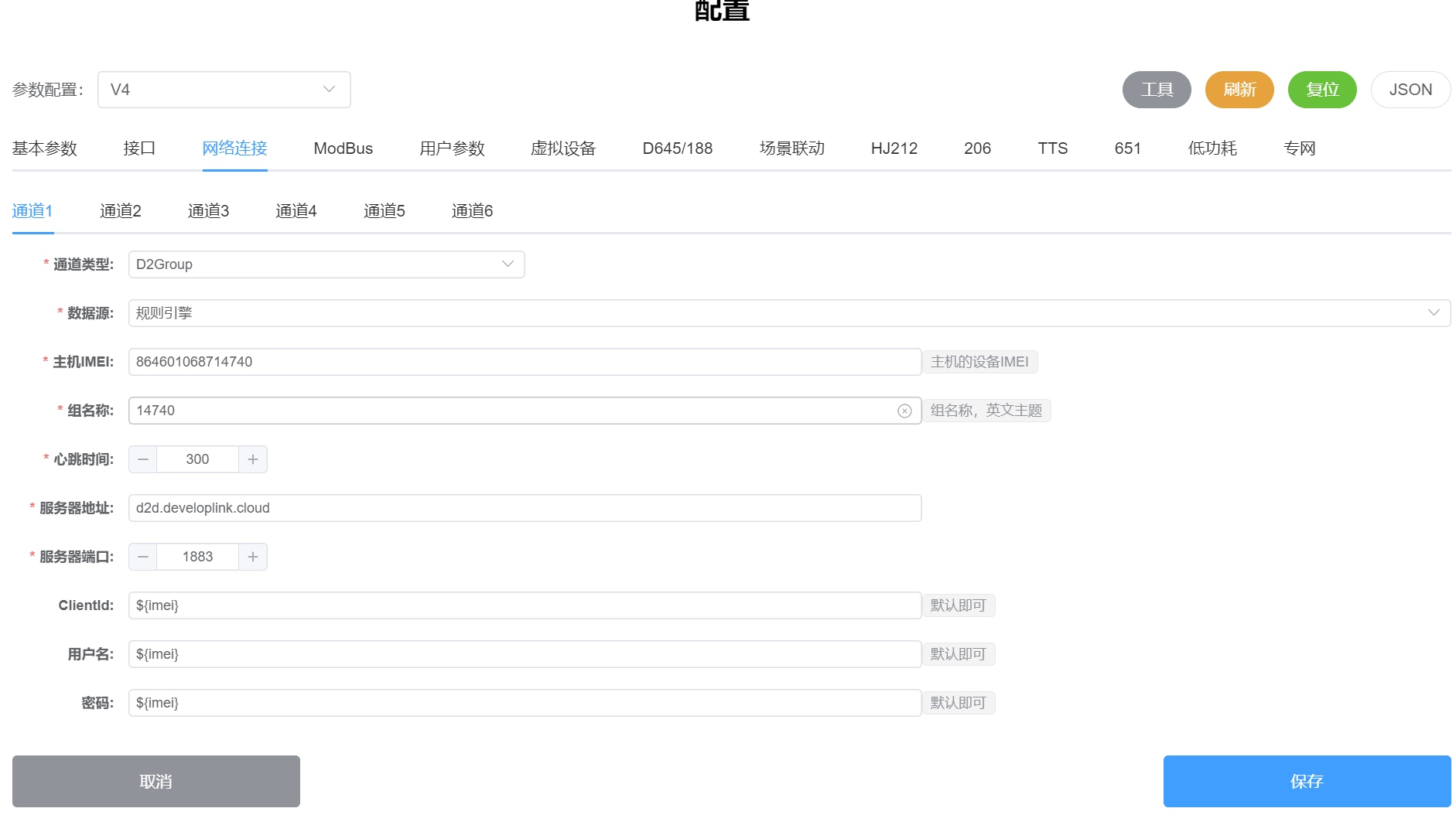

透传配置：

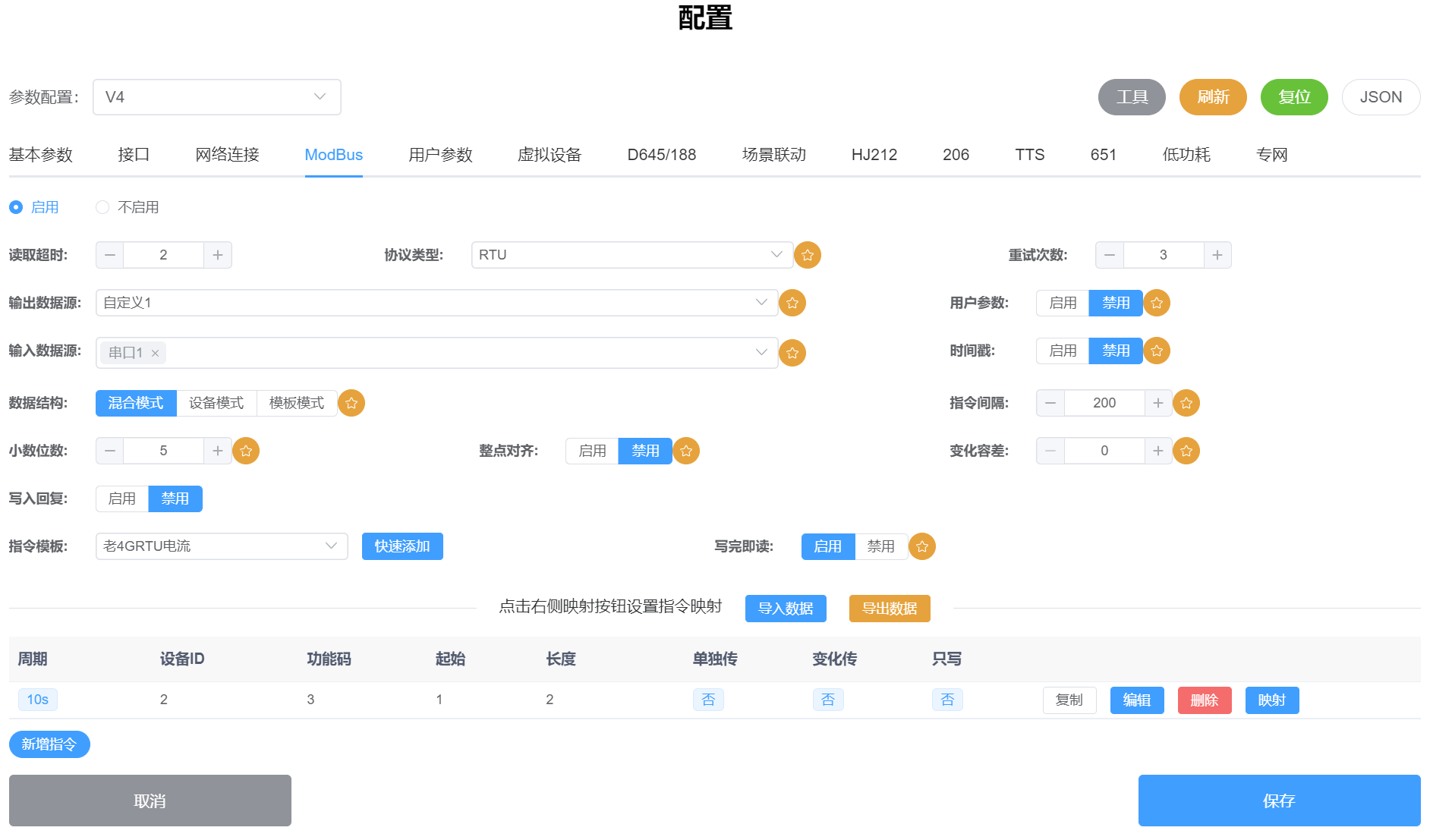

modbus数据采集配置

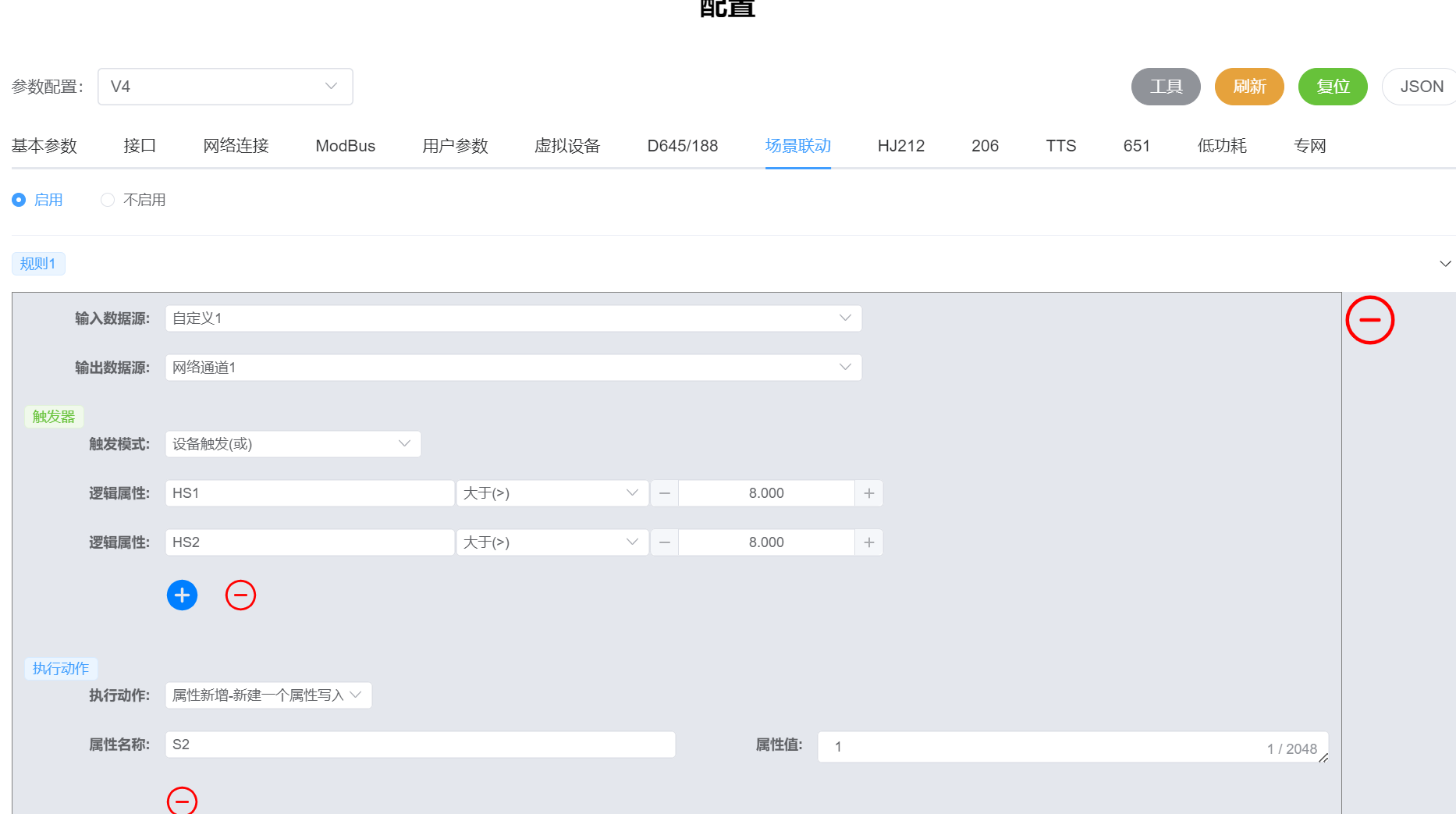

场景联动：

输出数据源同样为透传的网络通道，任一采集数据HS1或HS1大于8，S2值写1.

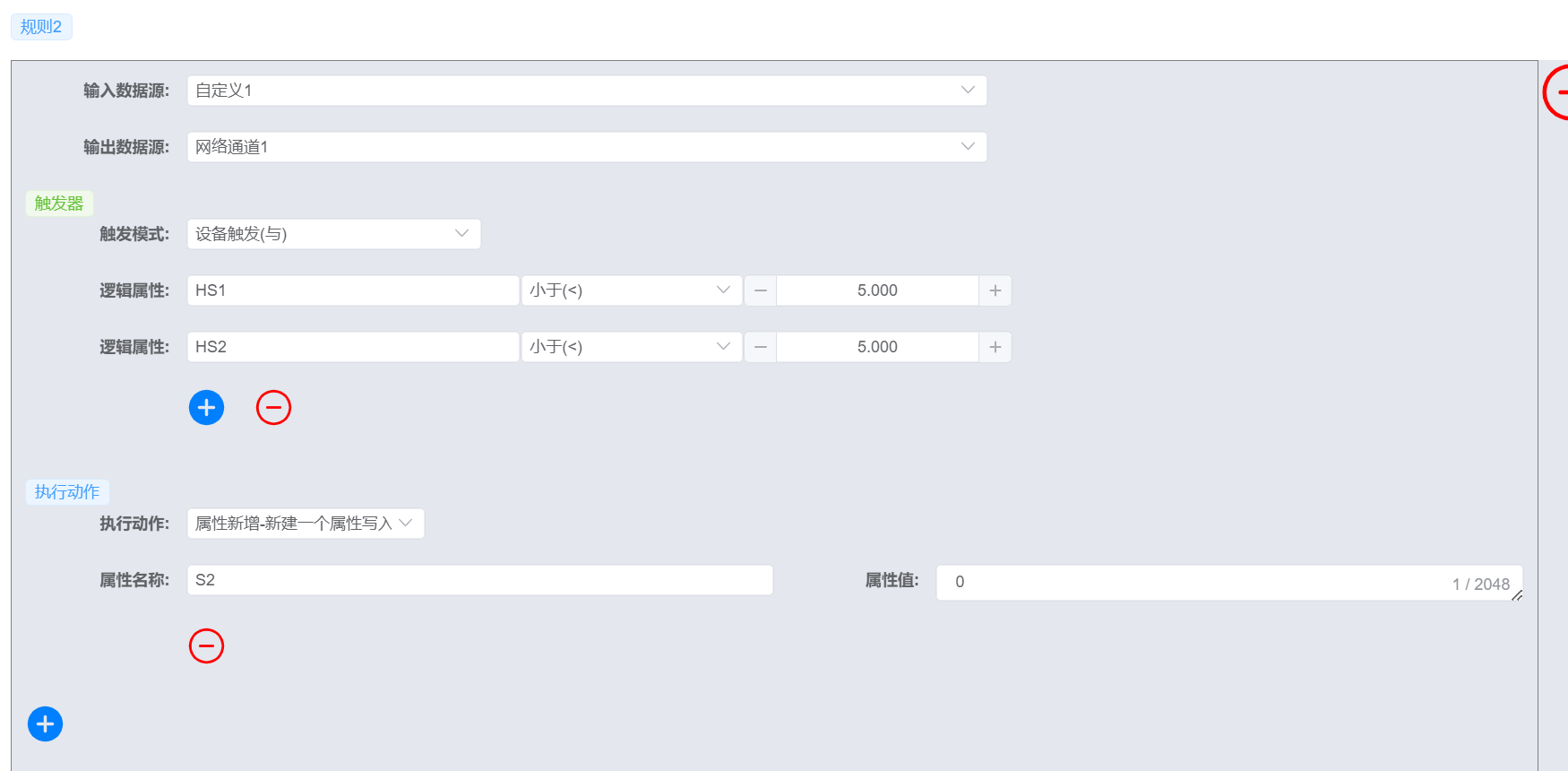

 采集数据 HS1和HS1都小于5，S2值写0。

 物联网模块3的IMEI:864601068714740。

数据上传配置：

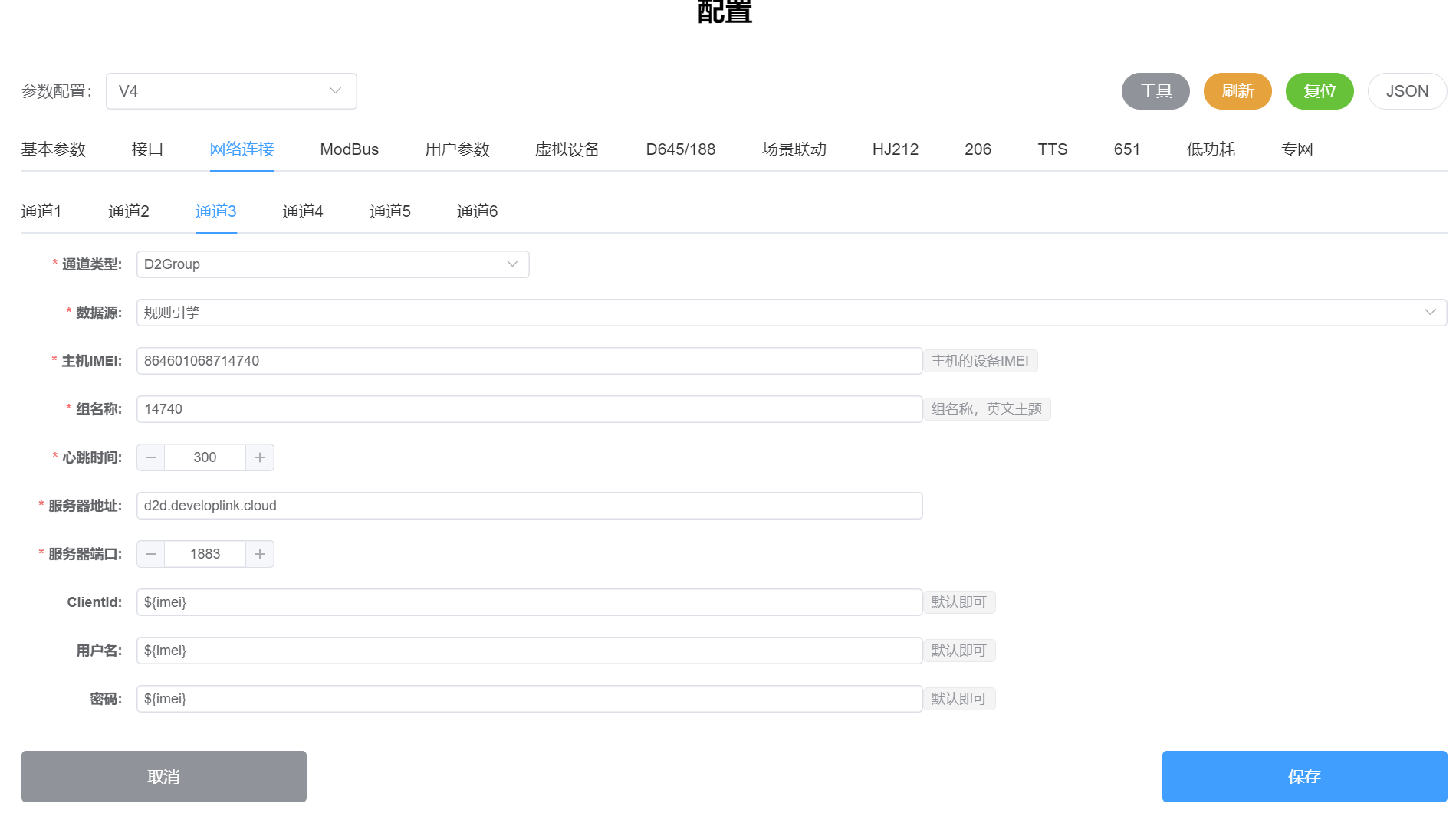

透传配置（3个模块同样配置）：

 ;

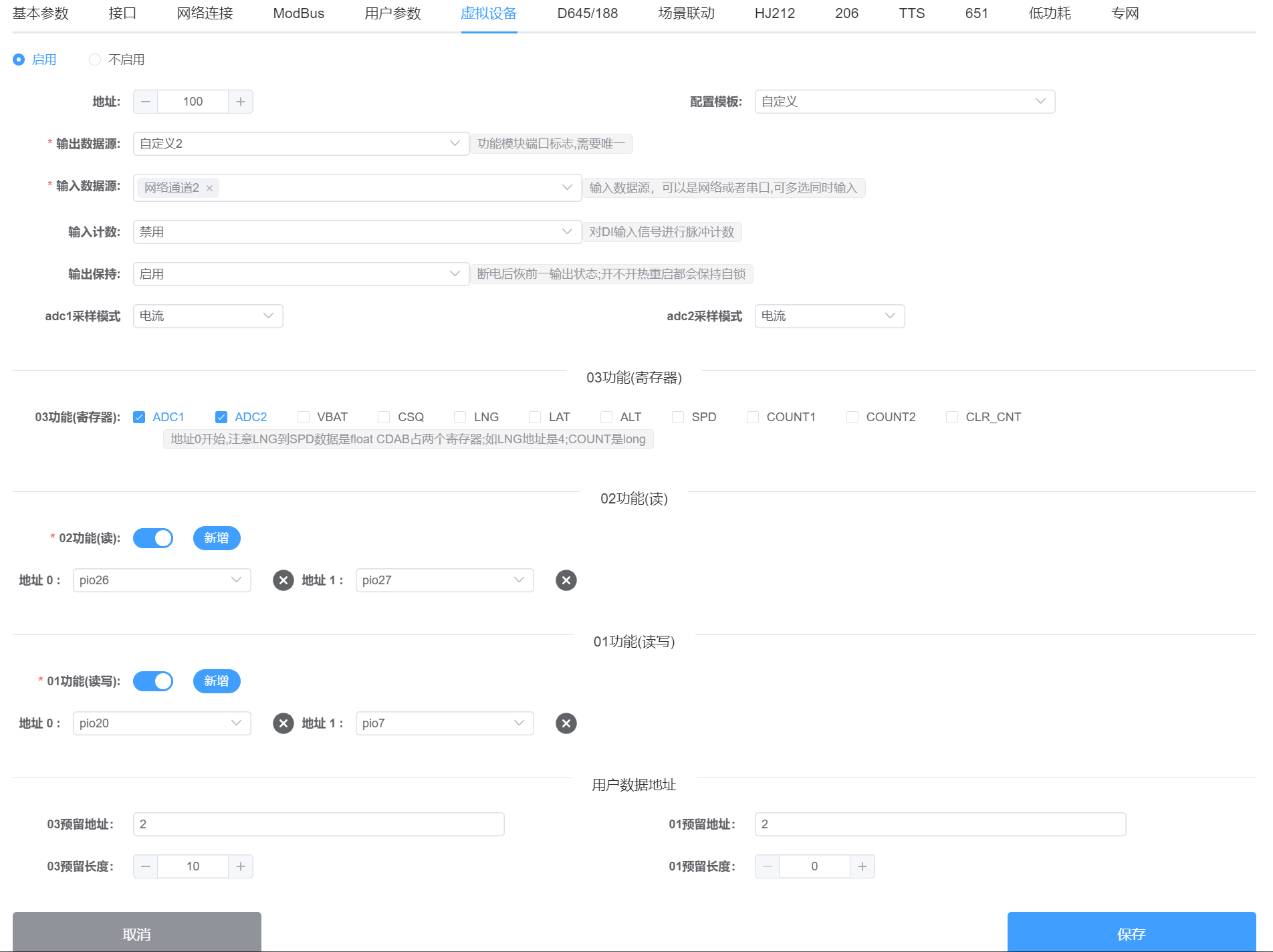

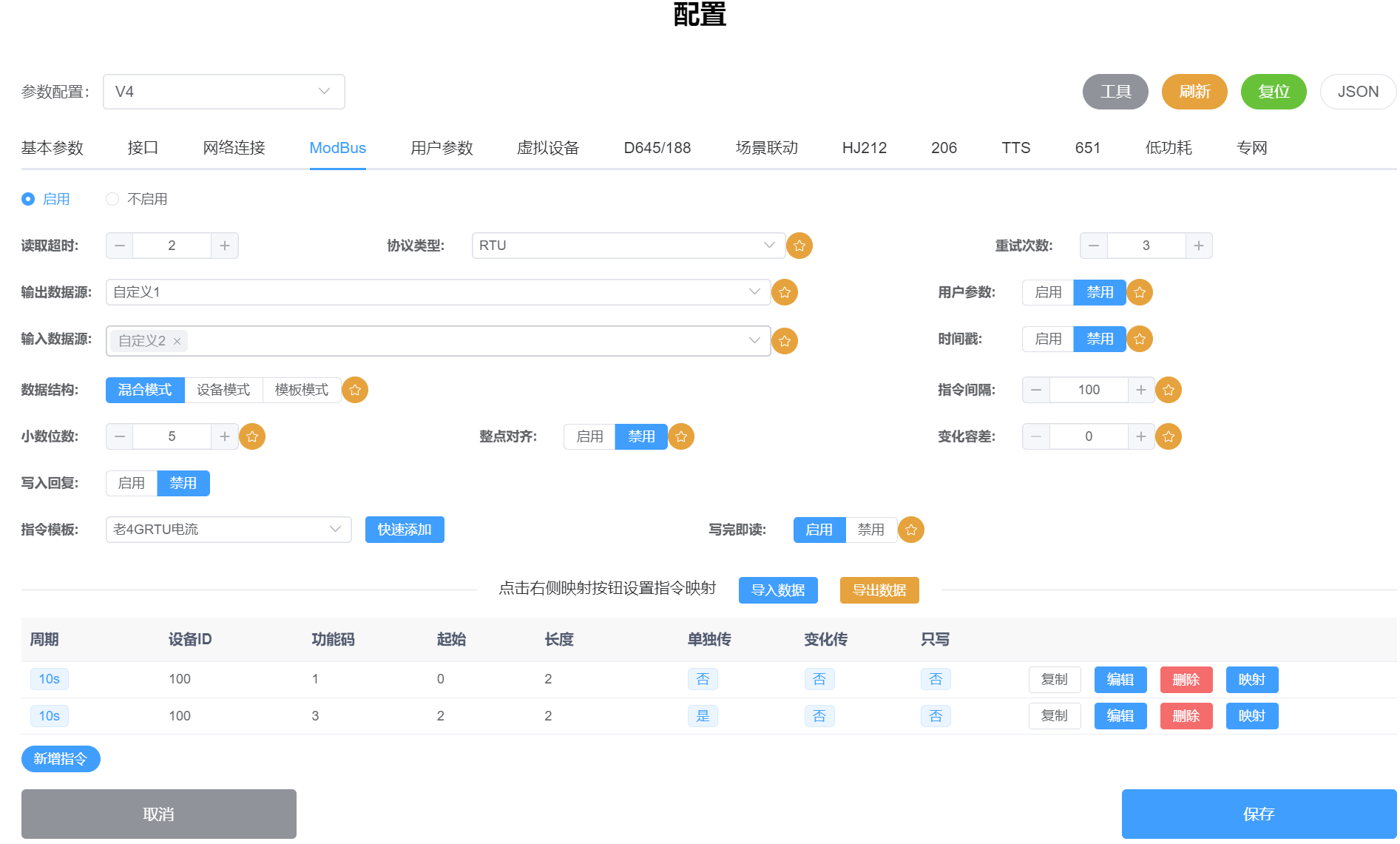

 modbus数据采集虚拟设备配置:

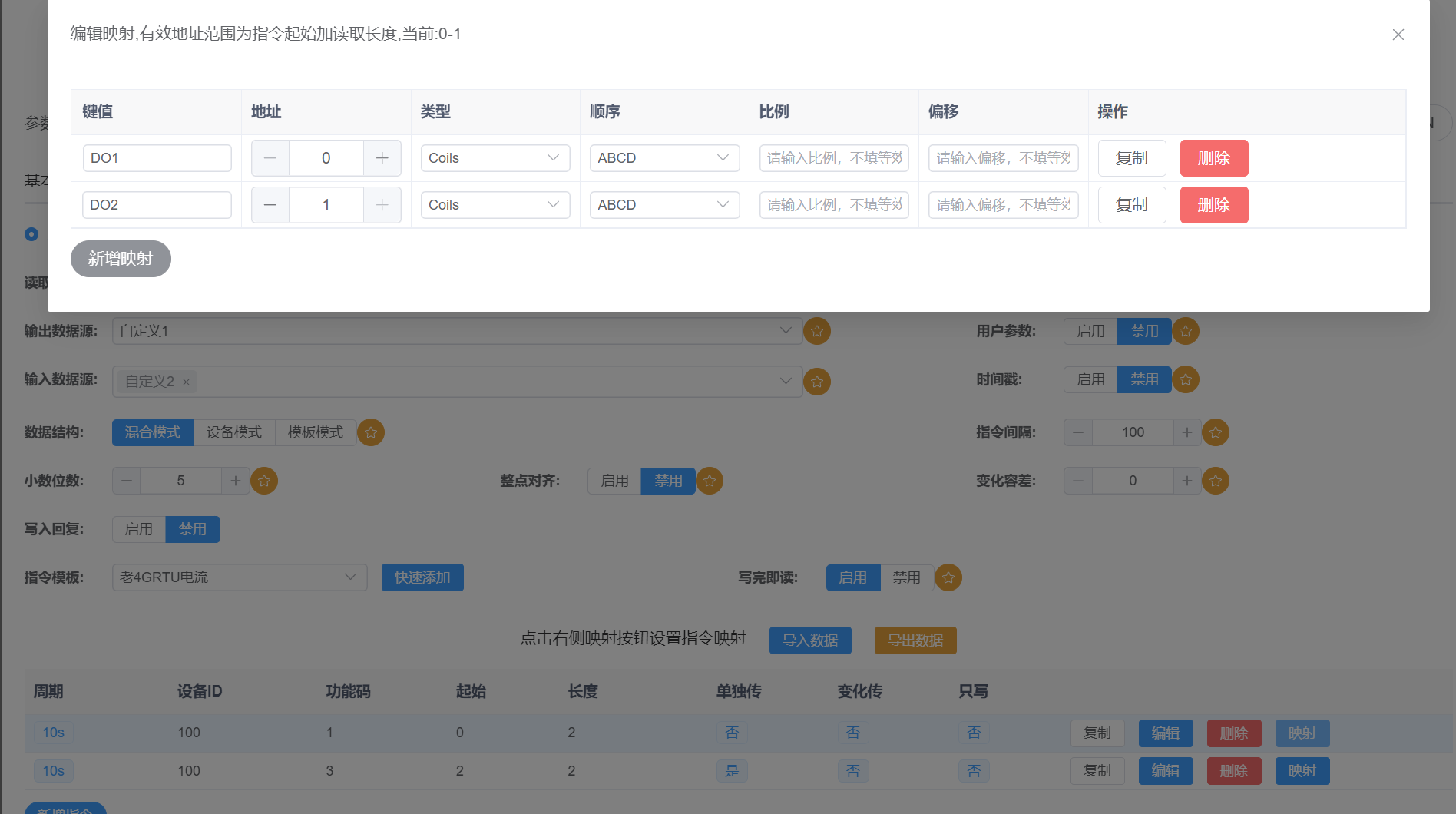

本体DO1和和DO2映射:

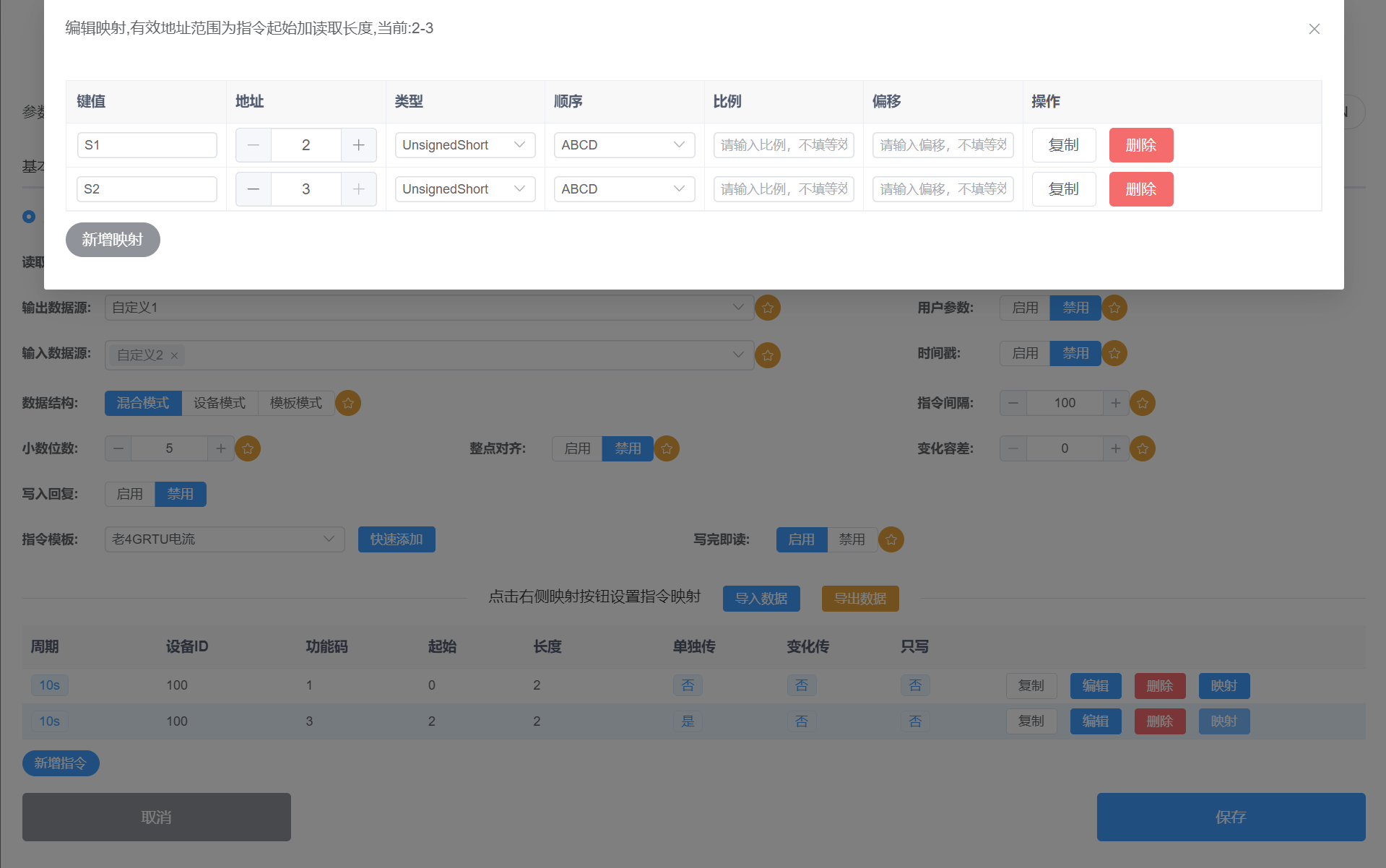

透传数据分别映射S1和S2：

 虚拟串口设备

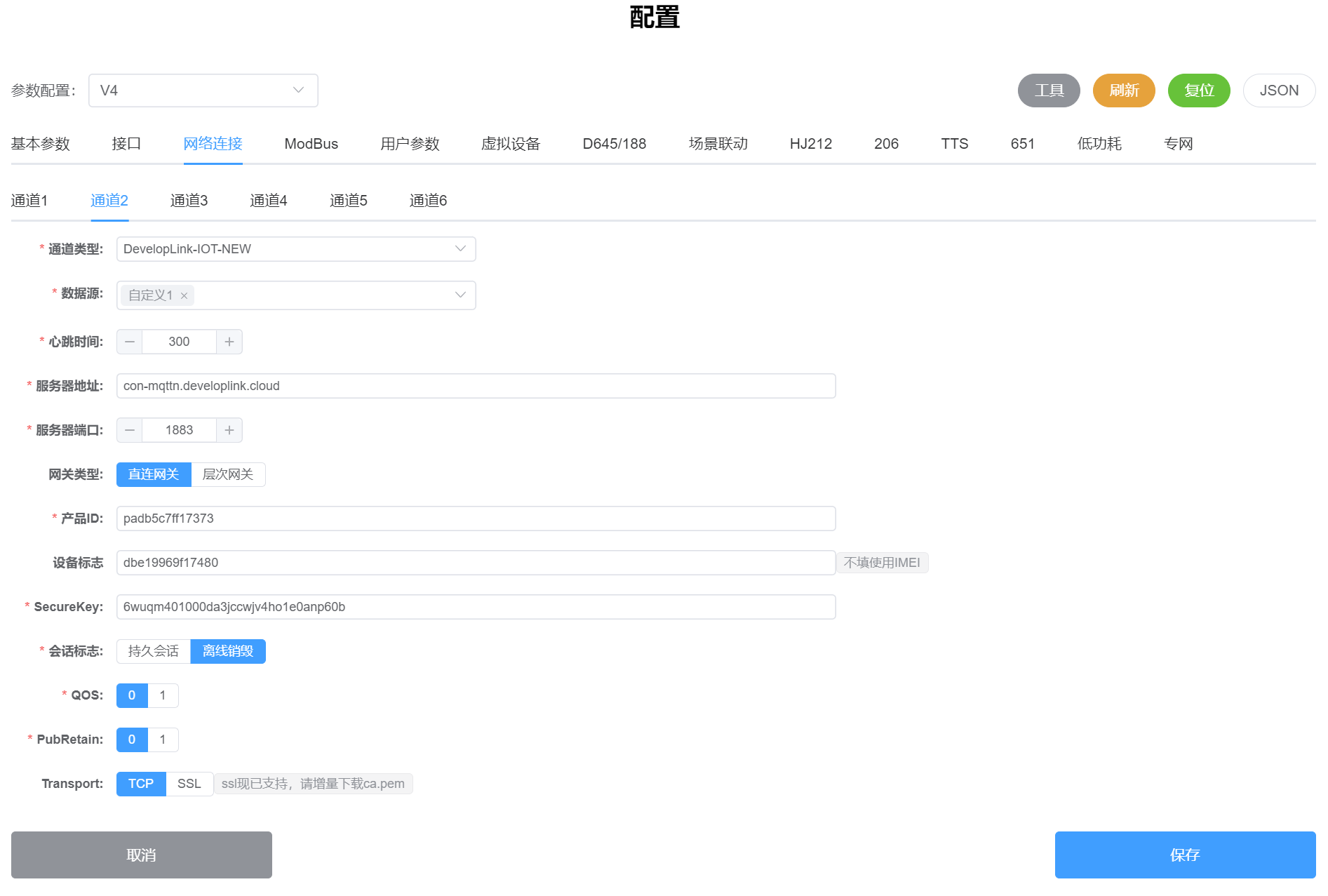

数据来源网络通道2：

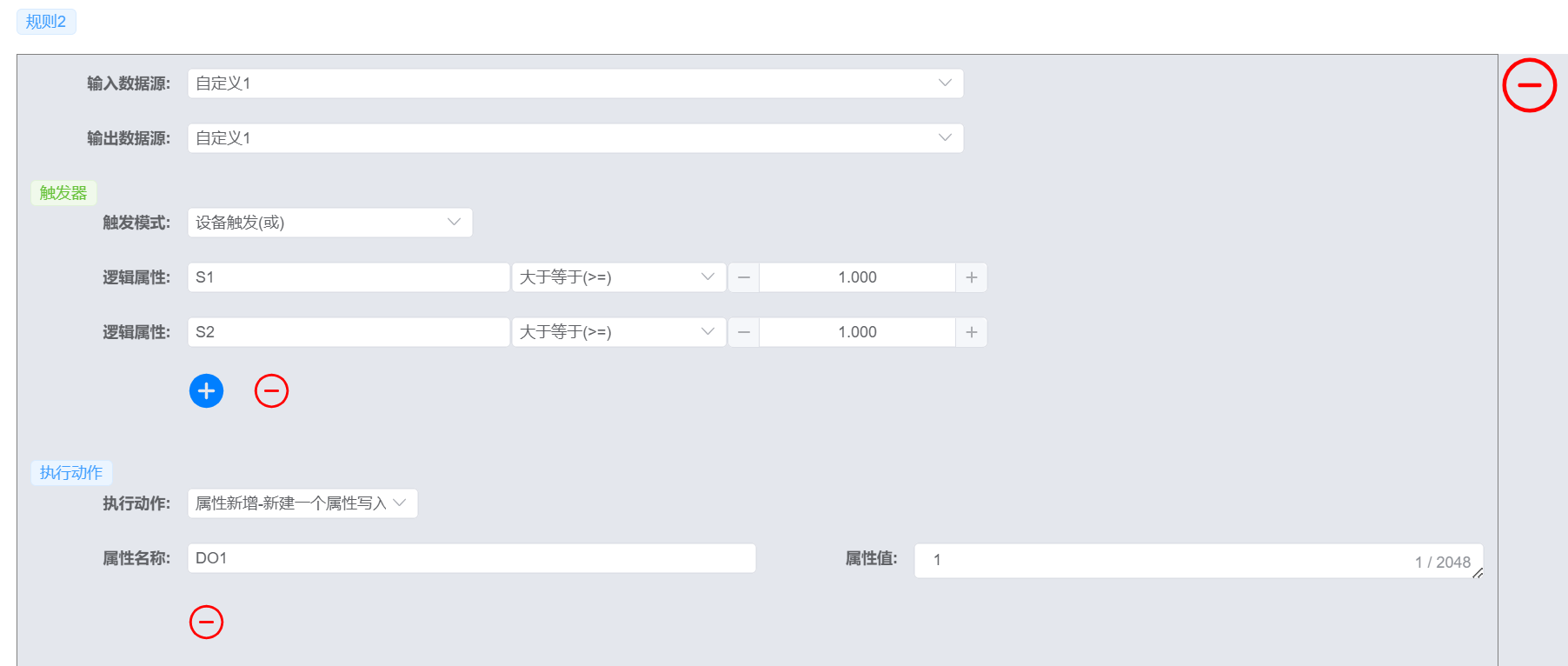

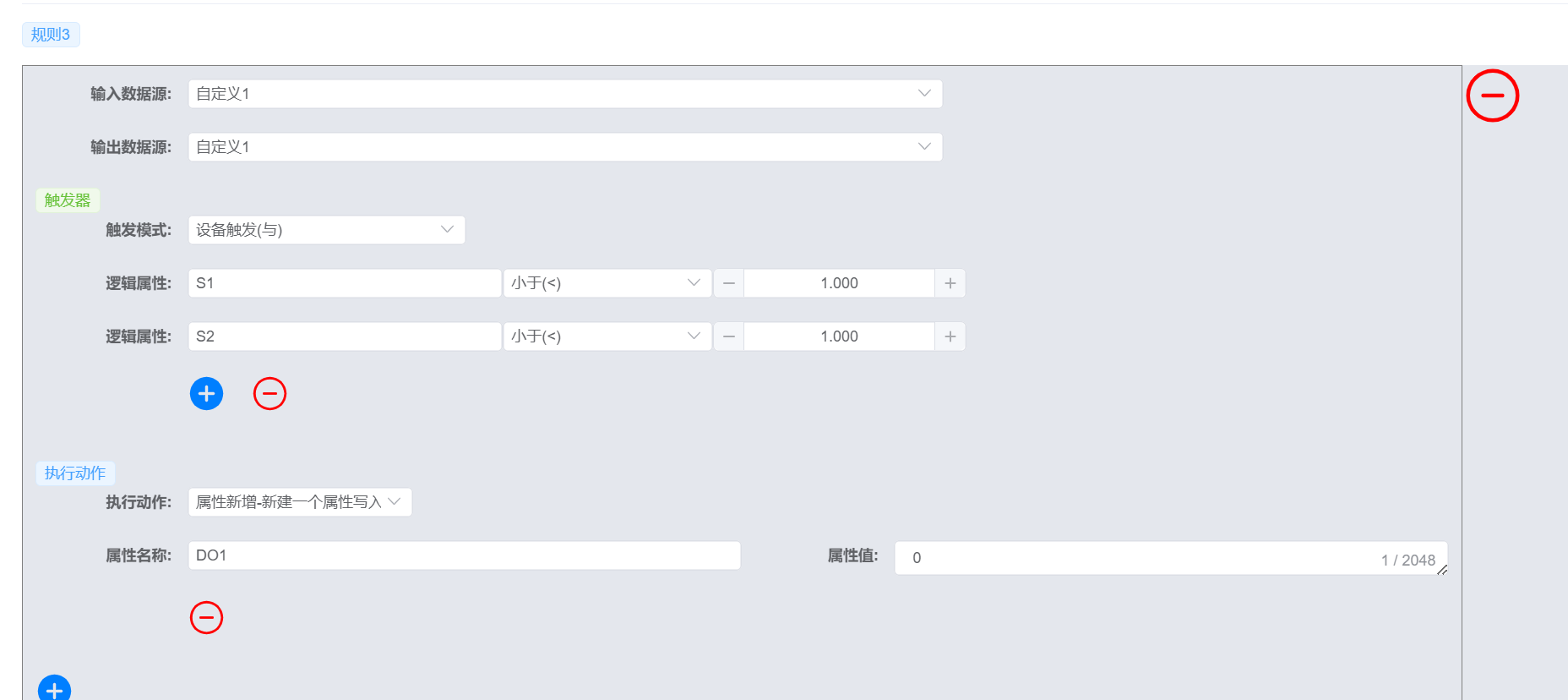

场景联动：

输入的数据源为透传的网络通道，输出为自定义1。 下面输入和输出都为自定义1，任一采集数据HS1或HS1大于8，S2值写1.
