ADSY1100系统级模块（SOM）4 Tx/4 Rx, 0.1 GHz to 20 GHz

Analog Devices公司推出了全新的ADSY1100系统级模块（SOM），这是一款集成了射频调谐器、数字化器和处理器的高性能平台，专为满足现代雷达、电子战和宽带通信系统的需求而设计。

🌐 产品概述

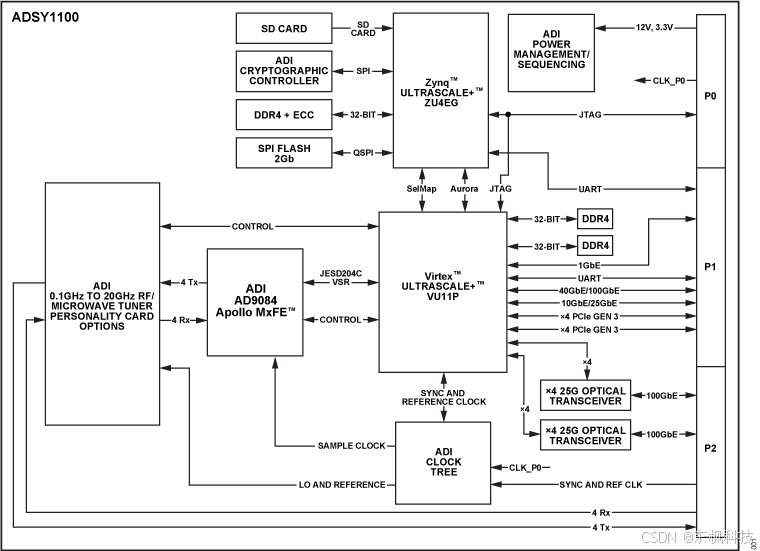

ADSY1100采用3U VPX SOSA™标准格式，集成了ADI的Apollo MxFE™ AD9084芯片，提供4个发送（Tx）和4个接收（Rx）通道，支持高达28 GSPS的DAC采样率和20 GSPS的ADC采样率。
该模块包含一个数字化器基板卡和可更换的射频调谐器个性化卡，支持0.1 GHz至20 GHz的频率调谐范围，适用于各种应用场景。

⚙️ 主要特性

• 高性能数据转换：集成4个高达28 GSPS的DAC和4个高达20 GSPS的ADC，满足高带宽应用需求。

• 可更换射频调谐器：支持多种射频调谐器个性化卡，覆盖0.1 GHz至20 GHz频率范围，适应不同应用需求。

• 强大的数字信号处理能力：内置Apollo MxFE™的数字信号处理功能，包括数字下变频（DDC）、数字上变频（DUC）、快速傅里叶变换（FFT）分析器、快速频率跳变等，减轻FPGA负担。

• 多种数据卸载接口：支持1 Gb、10 Gb、40 Gb和2x100 Gb以太网，以及PCIe Gen 3 x8接口，满足高速数据传输需求。

• 丰富的内存资源：配备8 GB DDR4数据内存、4 GB DDR4处理内存和270 Mb Ultra RAM，支持大容量数据处理。

• 高集成度设计：在1英寸厚度的3U VPX模块中集成调谐器、数字化器和处理器，简化系统设计，节省空间。

🛠️ 应用领域

• 电子测试与测量系统：满足高精度、高带宽的测试需求。

• 雷达与通信系统：支持多通道、高速数据处理，提升系统性能。

• 电子战系统：提供快速频率跳变和低延迟回环功能，增强系统响应能力。

• 相控阵系统：支持多通道同步，适用于复杂的相控阵应用。

• 宽带通信系统：满足高速、大容量的数据传输需求。

ADSY1100的推出，标志着Analog Devices在高性能射频系统领域的又一重大突破，为用户提供了一个集成度高、性能卓越的解决方案，助力各类高端应用实现更高的性能和更快的部署。
